[AI CS4-CS6] Обвести контур

[Gadalka]

Т. е. черный - это все таки запечатанные области?

Берём самоклейку, типа рафлатака, закатываем полностью и потом режем. Запечатанная область?
Берём цветной оракал и режем. Запечатанная область?
Берём белый оракал и режем (для наклейки на цветную подложку). Запечатанная область?
Берём защитную плёнку для пескоструйки...



[carry]

Может там 2 пленки - белая и черная - из черной слова и общий контур режутся, а из белой - "внутренности" ножниц и руки. А основа может вообще быть прозрачной, или вся эта красотень наклеивается еще на что-нибудь потом.



[Linxy]

Ванговать всегда весело, не спорю. Только я не вижу разницы между этими иллюстрациями для режущего плоттера, т.к. для него важны только контуры, а они по сути одинаковые на двух изображениях в стартовом посте. Поэтому либо это не простая плоттерная резка, либо это нужно для чего-то более любопытного.
При помощи трассировки и негатива мы можем наблюдать вот такую картинку.


Что же касается изначального вопроса, то на него сложновато ответить не видя ваш исходный файл в иллюстраторе. Может у вас там пути не закрыты или всё сделано с помощью обводок, или и то, и другое. Я больше склоняюсь к варианту с обводками, но это уже даже не вангование.



[Gadalka]

Может там 2 пленки - белая и черная

Тогда бы отдали (с комментарием: делайте так!) два файла -- для белой и для чёрной.

В любом случае -- ждём комментариев от ТС



[konstantin0404]

Всем здравствуйте!

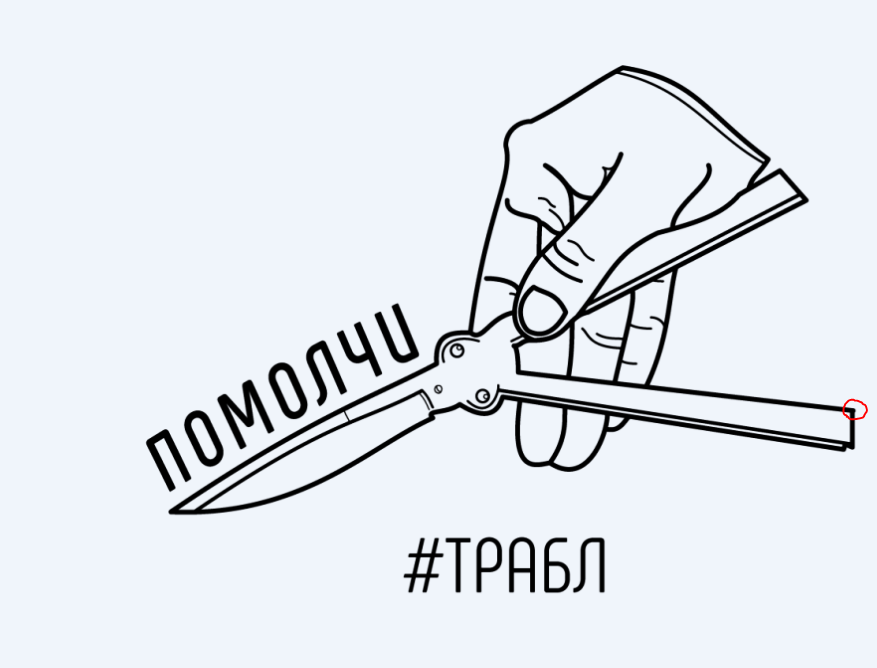

Это изображение, как верно подметили — для плоттерной резки с последующим размещением на майке, толстовке и т.д.
Как я понял, то эта красную линию (как говорили выше) — контур резки, да. Но вот как ее сделать? Я думаю, что возможно это в кореле делали или все же иллюстратор?



[konstantin0404]

И мне сказали, мол впредь приноси в таком варианте (с красной линией), как я сделал, но на вопрос как сделать такую - ничего не ответили.



[_MBK_]

Я не понимаю, вы (теоретически) рисовали этот рисунок в иллюстраторе и у вас знаний не хватает,чтобы ткнуть объекту в обводку? Или я все равно недопонимаю вопроса?



[konstantin0404]

Я совсем недавно начал рисовать в иллюстраторе, т.к. рисовал постоянно от руки и вот решил перенести это в электронный вид, а с иллюстратором работаю примерно 3-4 месяца.



[_MBK_]

Применение обводок в Illustrator



[konstantin0404]

Я уже читал эту статью. Но суть моего вопроса была в том, как объект (ну вот как на фото линия) обвести красной линией, ну тоесть где плоттер резать будет? Возможно, что в это в кореле как-то делается, просто что мне не сказали.



[Linxy]

Я всё ещё ставлю на то, что у ТС всё нарисовано с помощью обводок (некоторые детали иллюстрации намекают на это) и для передачи файла на съедение плоттеру нужно эти обводки перевести в заливки с помощью Expand.



[Linxy]

Но суть моего вопроса была в том, как объект (ну вот как на фото линия) обвести красной линией, ну тоесть где плоттер резать будет?

Бинго.

Я всё ещё ставлю на то, что у ТС всё нарисовано с помощью обводок



[konstantin0404]

Я всё ещё ставлю на то, что у ТС всё нарисовано с помощью обводок (некоторые детали иллюстрации намекают на это) и для передачи файла на съедение плоттеру нужно эти обводки перевести в заливки с помощью Expand.
Посмотреть вложение 90833

Да, всё нарисовано через обводки



[Linxy]

1. Дано объект обводкой:

2. Меню «Объект» — пункт «Разобрать».

3. Получаем объект заливкой:

4. Обводим уже его:



[Linxy]

Вообще я предполагаю, что обводить необязательно. Таким образом Вам просто хотели дополнительно указать, как должны выглядеть контуры Вашего изображения.
@konstantin0404, нажмите в Иллюстраторе меню «Просмотр» — «Контуры» (Ctrl + Y) и Вы увидите как будет выглядеть ваш файл для режущего принтера и по каким линиям он будет резать. Возможно так Вам станет понятнее, что именно неправильно в Вашем исходном файле.



[konstantin0404]

Вообще я предполагаю, что обводить не обязательно. Таким образом Вам просто хотели дополнительно указать, как должны выглядеть контуры Вашего изображения.
@konstantin0404, нажмите в Иллюстраторе меню «Просмотр» — «Контуры» (Ctrl + Y) и Вы увидите как будет выглядеть ваш файл для режущего принтера и по каким линиям он будет резать. Возможно так Вам станет понятнее, что именно неправильно в Вашем исходном файле.

А, значит плоттер режет по тем линиям, которые остается при нажатии CTRL+Y?



[_MBK_]

А, значит плоттер режет по тем линиям, которые остается при нажатии CTRL+Y?

Теоретически - да.



[Linxy]

Теоретически - да.

Почему теоретически?



[andrejK]

Теоретически - да.

и практически да



[konstantin0404]

Получается я должен сделать так, чтобы ничего не пересекалось и т.д. для правильной резки?
