Построить TVI спектрофотометром

[SaveFileAs]

Добрый вечер.
Есть i1 Pro. Есть iProfiler. ProfileMaker тоже есть.
Отпечатаны шкалы для построения компенсационных кривых.
Измерять денситометром долго.
Как при помощи вышеперечисленного построить TVI?
Спасибо.



[mihas]

Пишете референс под шкалу, которую хотите померить. Как референс сделать смотрите по любому образцу, что уже прилагаются к PM, самое простое в текстово-табличном формате CGATS прямо в экселе можно, формат CxF не так удобен для подобных манипуляций.
Измеряете. Мне удобнее всего мерить в Measure Tool от Gretag. Сохраняете в виде спектров (не экспорт в Lab а именно прямо спектры).
Тащите файл промера в R U D T P . P P . R U • Спектральный калькулятор на JavaScript
Он вам нарисует TVI, dot gain, колористику и все еще представит в виде текстовых табличек, можете их тащить куда угодно в эксель и рисовать по ним и считать что угодно.
Если есть допвопросы - задавайте, я по несколько раз в неделю все это меряю и считаю.



[SaveFileAs]

Благодарю.

Если есть допвопросы - задавайте, я по несколько раз в неделю все это меряю и считаю.

Завтра приду на работу и вопросы появятся.



[mihas]

Можете за образец взять примерно вот эту шкалу (там и референс текстовый и сам файл для печати посмотрите) http://rudtp.pp.ru/forum/download/file.php?id=636 шкала слева
Шкала хороша тем, что содержит все необходимое для контроля TVI, для калибровки по TVI и для представления всего цветового охвата.
То есть на ней достаточно полутонов, есть белая точка (обязательна в подобных вычислениях, всегда должна быть в референсе), есть краски и бинары и есть глубокий черный для вычисления объема охвата. То есть достаточно универсально для всеобъемлющего анализа.
Если уже напечатана некая шкала - стройте референс сами под нее. Во всех случаях мерить куда удобнее для дальнейшей работы с данными не просто тыкая прибором, а тыкая в описанные референсом патчи, что вот мол тут мы померим 50% голубой краски а не абы что.



[SaveFileAs]

Можете за образец взять примерно вот эту шкалу (там и референс текстовый и сам файл для печати посмотрите) http://rudtp.pp.ru/forum/download/file.php?id=636 шкала слева

Да. Почти такую и отпечатали. Только без бинаров и градации чуть иначе: 0, 2, 4, 6, 8, 10, 15, 20, 30, 40, 50, 60, 70, 80, 85, 90, 95, 100. Я так понимаю, что редактировать надо 64_CMYK_grad.txt?



[mihas]

Да точно! Можете прямо ее взять и редактировать, я так и делаю. Удобнее всего прямо в Эксель этот файл втаскивать.
Без бинаров TVI увидите легко. Не увидите треппинг и объем охвата. Но ваша задача TVI.



[SaveFileAs]

Измеряете. Мне удобнее всего мерить в Measure Tool от Gretag.

А iProfiler сгодится?



[mihas]

Сгодится. Мне не нравится большая сложность при измерении в нем - но это просто мое вкусовое пристрастие.



[mihas]

Для полноты картины дам уж сразу тут и формулы для тех, кто сам любит все считать.
Для более близкого схождения результатов TVI с более традиционным dot gain для голубой краски используйте поправку z factor - берем не X а X-(0.55*Z).



[SaveFileAs]

А как усреднить результаты? Чтобы строить TVI не по одному листу, а отобрав из тиража с каким-то интервалом листов двадцать. Посторить двадцать кривых и усреднить или усреднить двадцать промеров и построить по усредненному результату кривую?

И каким софтом воспользоваться?



[mihas]

Как в профайлере усреднить не помню и кто-нибудь подскажет сейчас. А в MT - прямо есть кнопочка Average - тащите в это окошко все свои замеры по одному референсу и усредняете.



[mihas]

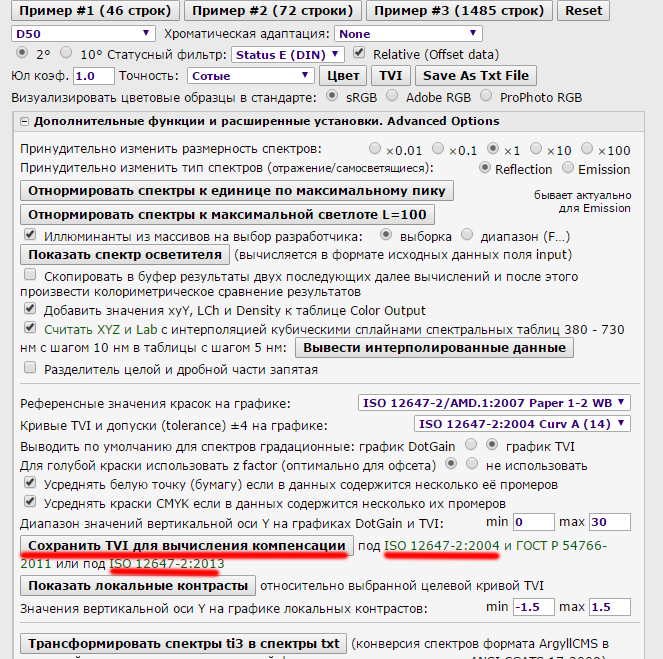

Если пойдете дальше построения кривой и будете компенсировать - вот прямо удобная кнопочка сохранить в нужном виде и ссылки куда тащить данные далее. Подчеркнуто красным.



[SaveFileAs]

Сохраняете в виде спектров (не экспорт в Lab а именно прямо спектры).

Не могу найти как сохранить спектры. Вижу только кнопу Export Lab...



[Dresden]

Если меряете I1Profiler эталонную мишень, то на последнем этапе есть кнопка сохранить с выбором форматов. Выбирайте совместимый с ProfileMaker.



[colorprint]

А как усреднить результаты? Чтобы строить TVI не по одному листу, а отобрав из тиража с каким-то интервалом листов двадцать. Посторить двадцать кривых и усреднить или усреднить двадцать промеров и построить по усредненному результату кривую?
И каким софтом воспользоваться?

Как в профайлере усреднить не помню и кто-нибудь подскажет сейчас.

В i1Profiler для усреднения заходим Pfofiling > Measurement > Выбираем из бокового меню Measurement Data с shift-ом все промерянные тест-карты (одинаковые по патчам), которые нужно усреднить и перетаскиваем на значок внизу Measurement.
Благодарить нужно sasa, за эту нетривиальную подсказку.



[mihas]

Не могу найти как сохранить спектры. Вижу только кнопу Export Lab...

Ответ звучит как ваш ник - в меню File Save As.



[SaveFileAs]

Что-то странные результаты получаются.
Откуда "подскок" в светах я знаю - это печатники шкалы с двух сторон листа отпечатали. И при промерах оборот просвечивает. А вот насчет остального я сомневаюсь.



[Dresden]

Есть предположение, что используется какая-то компенсационная кривая (точнее Михаил напишет).
О правилах замеров (из ГОСТ Р ИСО 12647-1 --2009):

Измерения выполняют в соответствии с ИСО 13655, т.е., используя геометрию 45/0 или 0/45 спектроколориметра с применением матовой чёрной подложки, соответствующей ИСО 5-4, или матовой непрозрачной белой основы, цветовые координаты которой удовлетворяют условию L*› 92 и С* ‹ 3



[SaveFileAs]

У меня в качестве подложки складной планшет из набора. Такой вот. Я его переворачивал, чтоб на черной подложке измерять. Но с той стороны нет полозьев для линейки. Зато подскок в светах чуть сглаживается.



[Sergant155]

формы то сейчас выводите линейные? ctp? промерить формы есть чем?
