[CDR 2017-2021] автоматизация удаления пересекающихся точек

[-Moh-]

Пришлось осваивать Корел для "препресса".

А кто ещё подскажет "полезняшки" под Корел?
Интересует автоматизация удаления пересекающихся точек в первую очередь.
Лазеры-фрезеры сильно затыкаются.
С дубликатам путей, пересечений - справляюсь) Ecut творит чудеса)))))
Спасибо)



[_MBK_]

пересекающихся точек

Это как?



[-Moh-]

Это как?

Это когда одна точка стоит ровно над другой (у двух точек пути одинаковые коорднаты)
И лазер (фрезер) - жгет (режет) одну точку два раза - получается неаккуратненько



[_MBK_]

Так на такое встроенная фича есть, она даже не только одинаковые, но и рядомстоящие узлы убирает.



[-Moh-]

Так на такое встроенная фича есть, она даже не только одинаковые, но и рядомстоящие узлы убирает.

Я ж честно признался - Корел только-только осваивать серьёзно начал, по производственной необходимости)
Поэтому многого просто не знаю)



[DukereD]

Я ж честно признался - Корел только-только осваивать серьёзно начал, по производственной необходимости)
Поэтому многого просто не знаю)

правильно.. корел не знаю надо с заднего прохода подойти вместо того чтобы правильно сформулировать вопрос ))))



[-Moh-]

Так на такое встроенная фича есть, она даже не только одинаковые, но и рядомстоящие узлы убирает.

Если Вы про функцию Reduce Nodes - то да, она работает, но немного не так, как хотелось бы)
Поэтому приходится ручками)



[Valentin]

Если Вы про функцию Reduce Nodes - то да, она работает, но немного не так, как хотелось бы)
Поэтому приходится ручками)

А в самой программе управления резаком аналогичной функции Reduce нет?

Просто тут знатные «Кореловоды» сам CorelDraw знают хорошо, только резак лазерный видели максимум на выставке.
А там как в старом анекдоте, есть нюансы. .
Я сам первые пол года «ручками» много правил. Оказалось что в самой программе есть инструмент оптимизации, убирающий «ручками» практически львиную часть подготовки. А ещё оптимизация реза перемещениям головки в зависимости от сюжета.
Ножи из Illustrator можно пересохранить в eps версии не выше древней 9 кажется. И в файле двойные контура «рассыпаются» - визуально видно где проблема и надо править.



[Valentin]

Это как?

Недавно что то проскакивало в Илоюстраторе. Если время будет - пример покажу. Лазер делает в неисправленном файле двойной проход. И в дорогущей штанцформе нож просто на тигеле вывалится через пару сотен ударов.



[Gad]

Не по теме:

Если время будет - пример покажу

Пересекающиеся точки? Покажи... Заценим
Бежит по сумасшедшему дому псих и орет:
- Я вас всех тут проинтегрирую, я вас продифференцирую! Все в ужасе разбегаются.
А один стоит и не боится. Псих подбегает.
- Ты что, не слышал!? Я тебя проинтегрирую и продифференцирую!
- Ну и что. А я - экспонента.



[_MBK_]

Недавно что то проскакивало в Илоюстраторе. Если время будет - пример покажу. Лазер делает в неисправленном файле двойной проход. И в дорогущей штанцформе нож просто на тигеле вывалится через пару сотен ударов.

Мы сейчас не про иллюстратор говорим. В иллюстраторе, во первых тоже встроенное упрощение пути есть, и, вроде, vectorfirstaid помогал.
Хотя, задний двойной проход лазера, насколько я понимаю, это проблема совсем другого рода.



[Valentin]

Ты что, не слышал!? Я тебя проинтегрирую и продифференцирую!

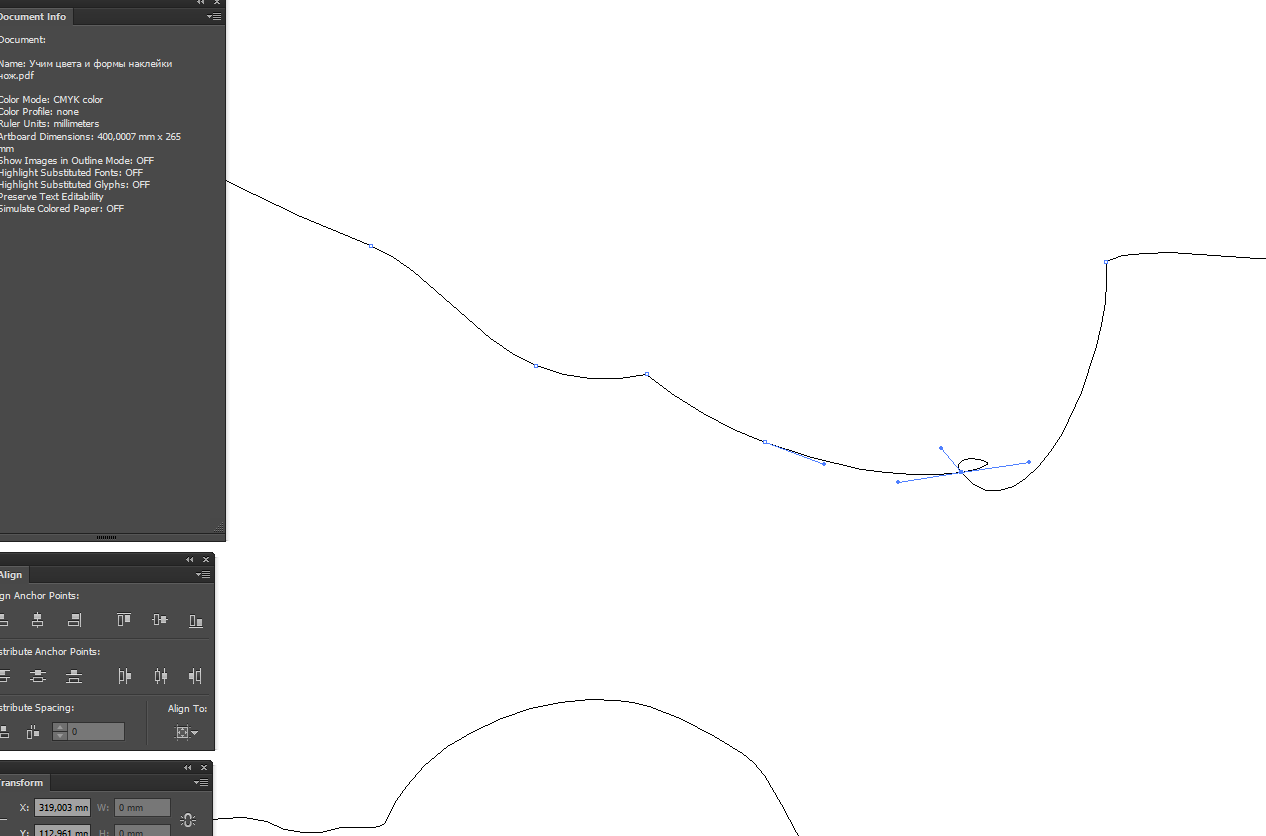

Подскажи мил человек как вот это "пришедшее от заказчика" в Illustrator проинтегрировать и дифференцировать быстро.
Когда на развороте вот такого штук 25.
В Корел тоже попадается, но реже значительно.
Ножи, подсечка, самоклейка 80 г., тигель.

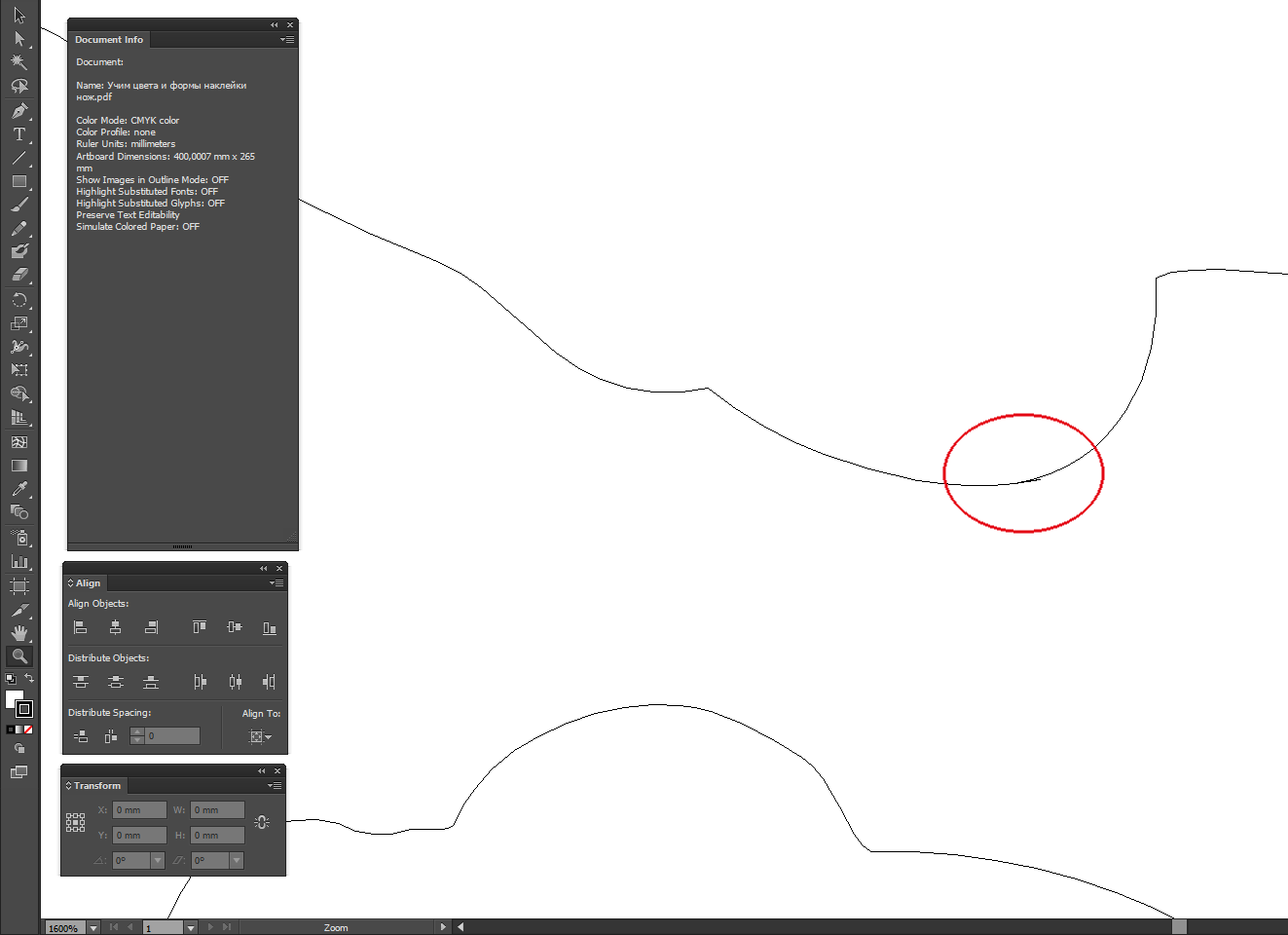

Файл заказчика

Ctr+Y

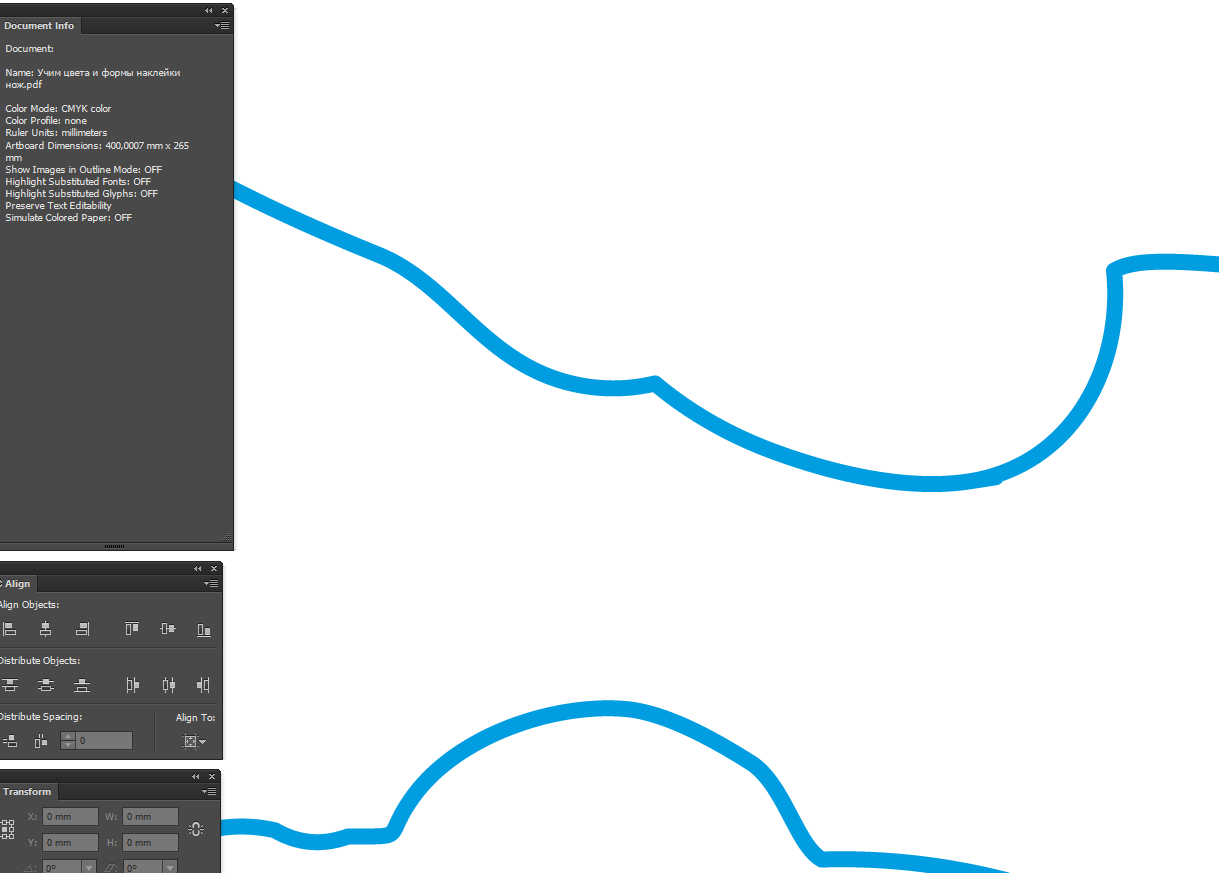

Подергаем за узелки

Если есть понимание физики процесса и метод как это побороть за "не дорого" - милости просим.
Всегда готов поучиться.
P.S. Попытка похвастаться ESKO и прочим дорогим хорошим инструментом - сразу "дайте денех"!!!



[_MBK_]

А, вот ты о чем. Так это тоже не совсем то, двойной проход обычно дает замкнутый контур вместо незамкнутого пути, такое часто бывает, в твоем же случае будут просто выжженные коротенькие участки, не особо (как я понимаю) влияющие на надежность крепления. И да, в иллюстраторе это тоже лечится аститутовским плагином



[Gad]

метод как это побороть за "не дорого"

Дай файлик для примера



[Valentin]

Дай файлик для примера

Два варианта.
Оригинал CS6
Ну и он же в Сorel 2020



[Gad]

Подскажи мил человек как вот это "пришедшее от заказчика" в Illustrator проинтегрировать и дифференцировать быстро.

RemovetRedundantPoints.jsx

Сглаживает контур, удаляя лишние узлы в зависимости от выставленных настроек. С трудом отыскался в интернете, потому будет здесь. Возможно не будет работать в CC

forum.rudtp.ru



[_MBK_]

Даже проще чем я думал



[Chiga]

Всегда делал Pathfinder->Unite, при необходимости Simplify.
Отрезает петли, замыкает контур - остается удалить мусор.



[-Moh-]

А в самой программе управления резаком аналогичной функции Reduce нет?

Это "больной" вопрос
А если вкратце - то чем не подходит Reduce:
Задача сделать ещё один контур, меньший существующего а 0,5 и 0,7 мм.
Всё просто - но при создании этого контура, понятное дело, образуется множество "паразитных" точек по сравнению с "чистым" оригиналом.
И вот если использовать Reduce - то в некоторых местах может нарушиться параллельность линий, что не есть хорошо технологически.

Если использовать для "чистки" исходного объекта - то да, со своей задачей справляется прекрасно.



[-Moh-]

RemovetRedundantPoints.jsx

Сглаживает контур, удаляя лишние узлы в зависимости от выставленных настроек. С трудом отыскался в интернете, потому будет здесь. Возможно не будет работать в CC

forum.rudtp.ru

А вот за это Спасибо!
Именно то, про что я спрашивал и искал)
И даже лучше, что для Иллюстратора)
