[AI CC-CC2022] Большое количество опорных точек на разобраном кольце.

[seregasss435]

Колеги добрый день

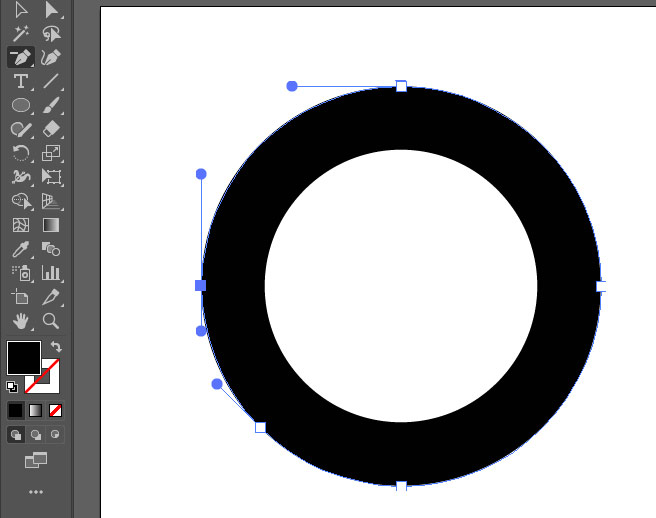

При создание кольца (инструмент Элипс+Shift >> Обводка 100 pt >> Разобрать) образуеться количество опорных точек более чем 4, бывает 8 а бывает и больше того.
В чем причина такого количества точек, когда для создания круга достаточно 4 опорных точек и как сделать так что-бы это количество было всегда не более 4?



[_MBK_]

Все достаточно просто: алгоритм смещения, которым строится внешний контур, требует дополнительных опорных точек для аппроксимации.



[_MBK_]

как сделать так что-бы это количество было всегда не более 4?

Для элипса все просто - строить внешний контур путем рисования элипса большего размера.
Для контура произвольной формы придется постигать чертовски сложный матан.



[densen]

как сделать так что-бы это количество было всегда не более 4?

Рисовать окружности не больше 115 мм в диаметре.



[_MBK_]

Рисовать окружности не больше 115 мм в диаметре.

Или так. А потом увеличивать.
Но надежнее все таки не пользоваться контуром



[NatalieRedFox_333]

стереть лишние и не заморачиваться.... делов то на 3 рубля ))))



[seregasss435]

стереть лишние и не заморачиваться.... делов то на 3 рубля ))))

Корректно ли будет через упростить?
Как еще можно стереть, чтобы не было искажения контура после удаления точек?



[NatalieRedFox_333]

тут есть - Creative plugins for Adobe Illustrator
там инструмент - просто по контуру провести и все уберет )))



[seregasss435]

тут есть - Creative plugins for Adobe Illustrator

а бесплатные решения?



[NatalieRedFox_333]

а бесплатные решения?

возможно и бесплатные есть....надо поискать ))))



[MrDesigner]

Корректно ли будет через упростить?

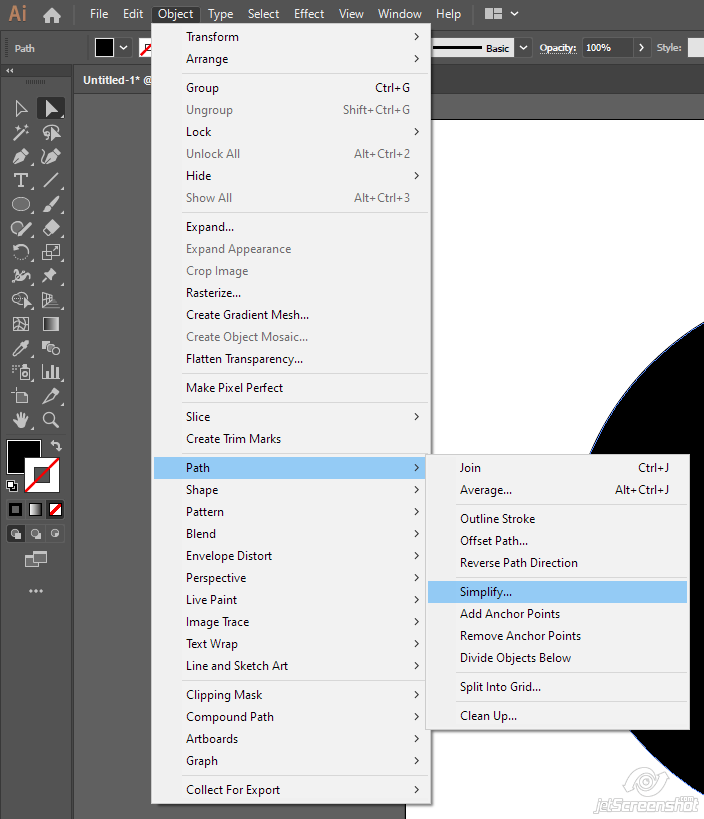

Мы про этот пункт меню говорим?

Корректно. Правда, смотря что вы хотите в итоге получить.

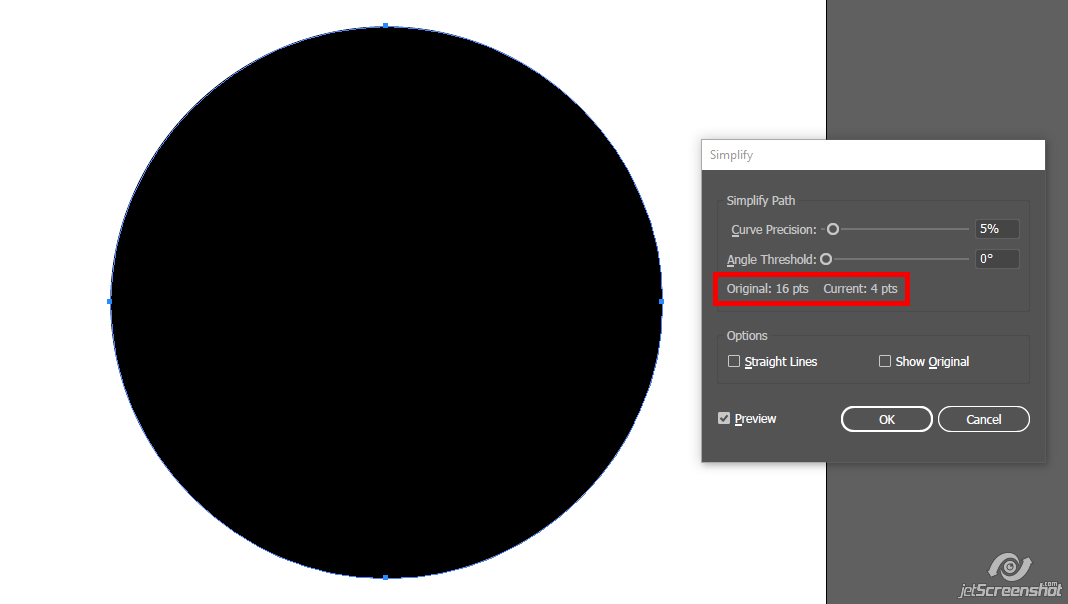

На скриншоте ниже (это разобранная обводка круга до состояния отдельного "недырявого" объекта) - упрощением убиваем лишние точки с 16 до 4.



[mnemonix]

Не по теме:

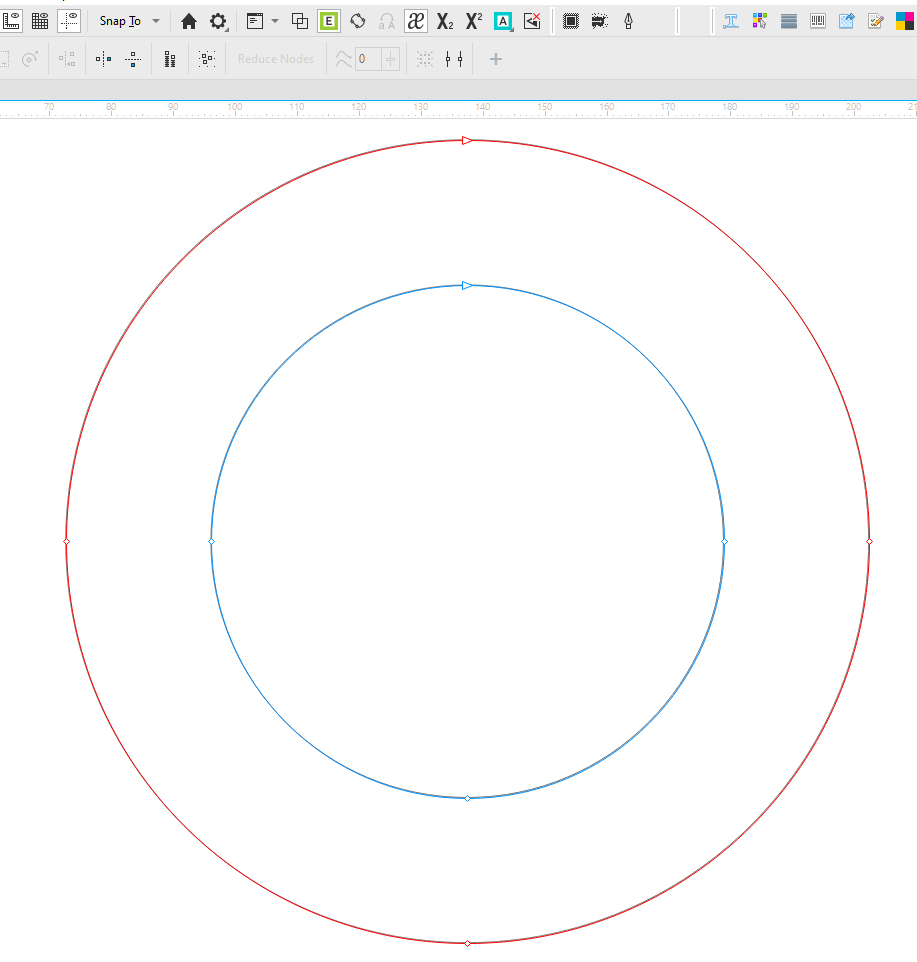

Накину на вентилятор, это CorelDraw



[MrDesigner]

Не по теме:
CorelDraw

Не по теме:

это неспортивно. ))



[mnemonix]

неспортивно

Не по теме:
Ну так же встроенными методами сделал) Ну и не допинг, всё в рамках правил МОК и WADA)))



[ITIT]

Для случая

Колеги добрый день
При создание кольца (инструмент Элипс+Shift >> Обводка 100 pt >> Разобрать) образуеться количество опорных точек более чем 4, бывает 8 а бывает и больше того.
В чем причина такого количества точек, когда для создания круга достаточно 4 опорных точек и как сделать так что-бы это количество было всегда не более 4?

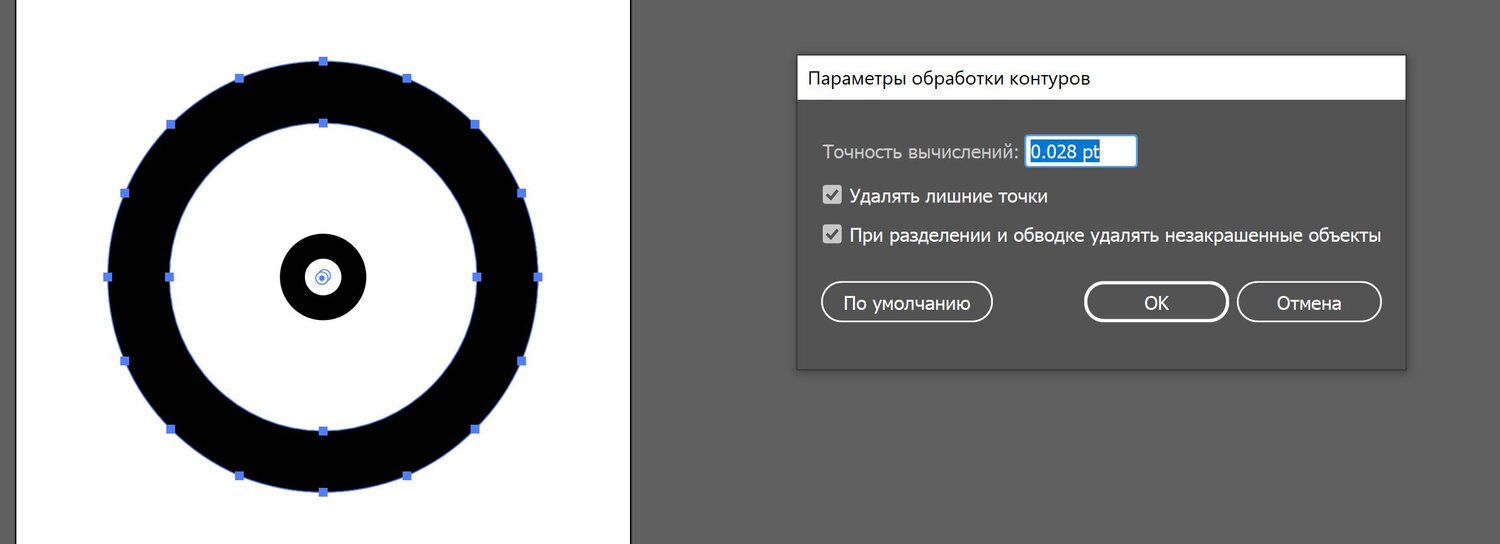

Посмотреть вложение 150307

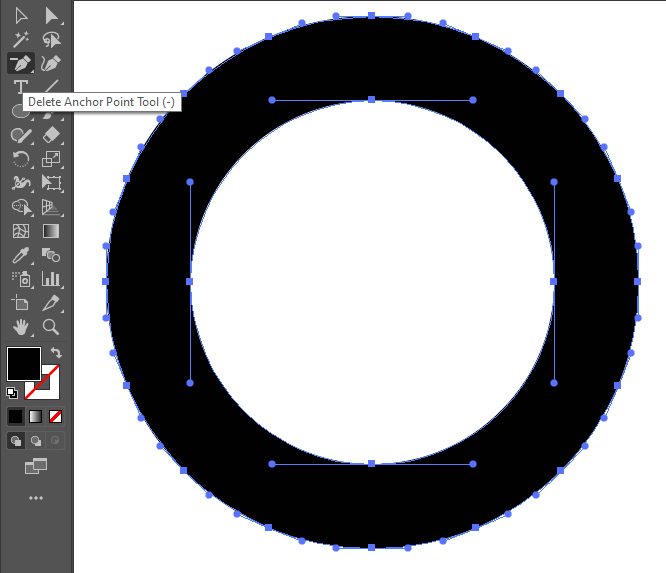

Активируйте инструмент Delete Anchor Point Tool (-) и с нажатым Shift удалите лишние точки.



[seregasss435]

Для случая
Активируйте инструмент Delete Anchor Point Tool (-) и с нажатым Shift удалите лишние точки.

Но в этом случае контур меняется
или я что делаю не так ?



[ITIT]

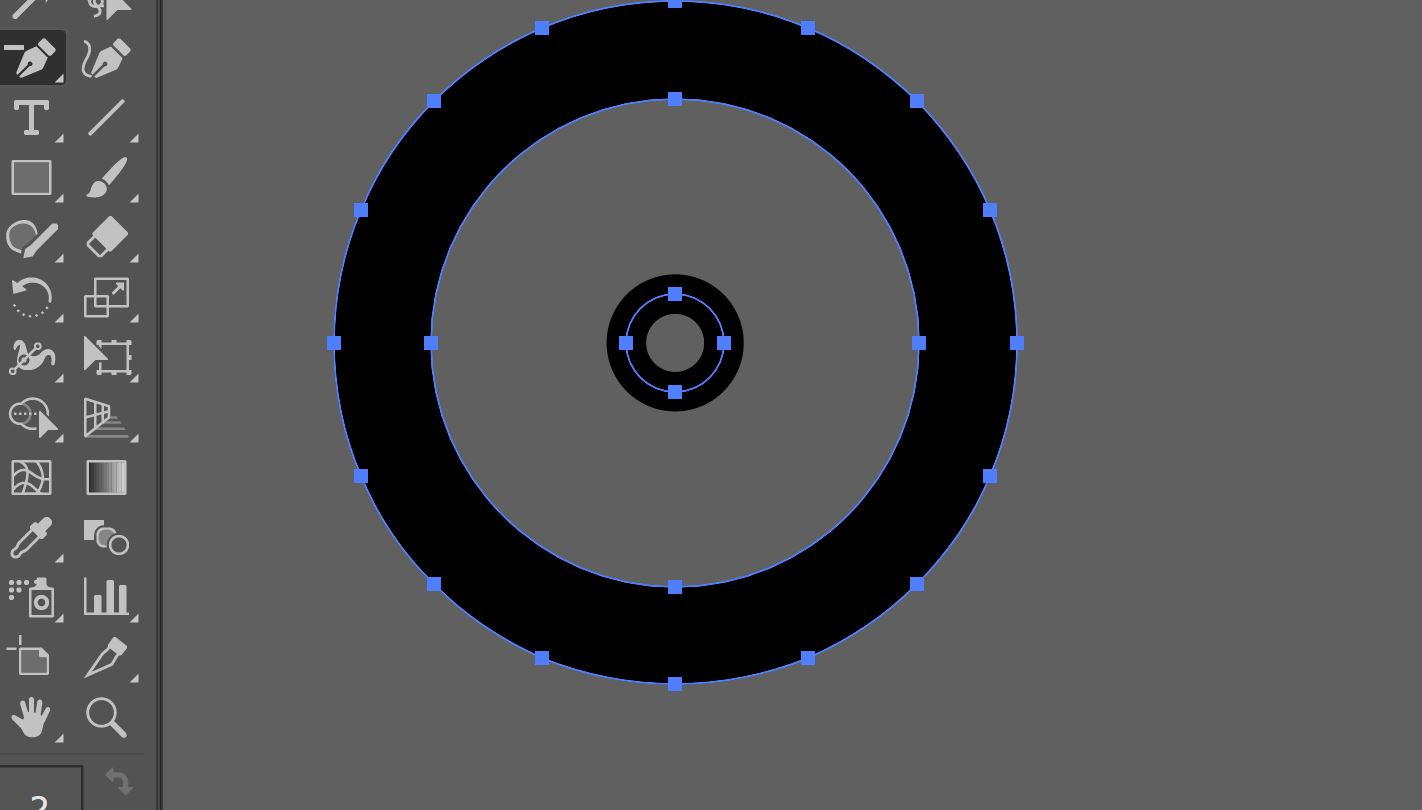

Проверил в Adobe Illustrator 2020,2021,2022 удаление точек по наружному контуру его не
меняет.



[seregasss435]

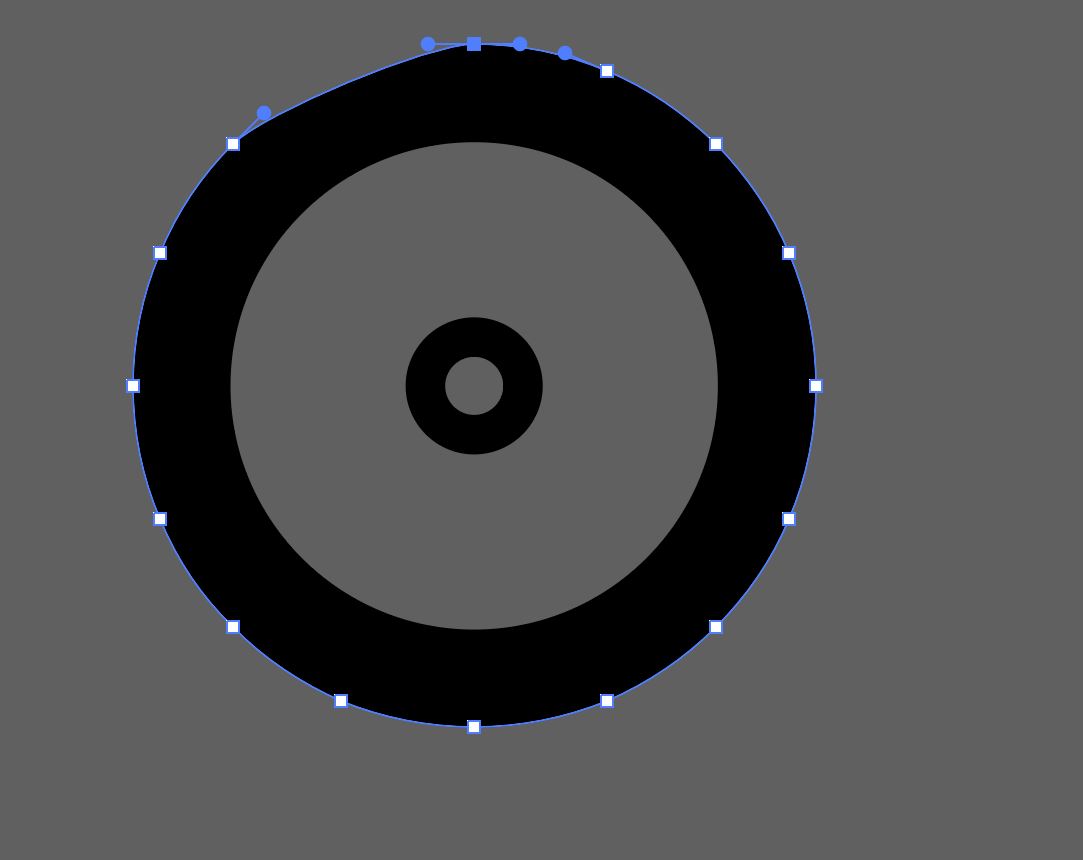

До и после



[ITIT]

Adobe Illustrator 2022



[КоньЕстДетей]

До и после

А вы точно это не pen tool делаете, а именно delete anchor point (-) с зажатым shift?
