[CDR 2017-2021] Часть вектора

[ilya37rus]

Подскажите пожалуйста, можно ли вырезать часть вектора для дальнейшего его редактирования?



[Jeine]

Можно.



[ilya37rus]

Вопрос подразумевал по возможности расширенный ответ...



[magneto]

Вопрос подразумевал по возможности расширенный ответ...

Тут нет телепатов. Хотите развёрнутого ответа - задавайте развёрнутые вопросы. Ничто не подразумевается.



[ilya37rus]

есть чертеж в векторе, резал потом на лазере, лист сдвинулся, часть чертежа не попала на лист , хочу эту выделить из чертежа и вырезать отдельно



[George]

Да, скорее всего, вопрошающие хотят более чётких подробностей. Например, в виде файла-источника. А не историй про лазер хотят.



[andrejK]

имхо. в данном случае не надо ничего резать)))

чертёж в power clip засунуть - и вперёд



[ilya37rus]

один вектор как то отличается от другого в плане действий?



[ilya37rus]

Как такие умники достали, если хочешь языком помолоть иди на одноклассники, пощник ..



[dastin]

Как такие умники достали

что ж поделать - помолоть языком хочется - а вопрошающий умник не говорит всего, а ведь правильно заданный вопрос = половина ответа. Можно ли вырезать часть вектора? Можно - ответили вам. Если бы вы спросили - Как получить часть кривой? или Как разделить кривую на сегменты? то и результат был бы другой. Поверклип вам уже подсказали. Правда есть сомнения - как плоттер к такому отнесётся. Любая кривая состоит из участков ограниченных точками (узлами). Редактируя узлы можно кривую сделать незамкнутой, добавить узлы, удалить узлы, изменить тип узла, удалить фрагменты и прочая, прочая, прочая. Редактор узлов вот он - и узлы тоже видны

есть ещё инструмент НОЖ - им можно просто обрезать кривую в нужных местах - как сервелат - тут и тут



[ilya37rus]

Спасибо Всем



[MrDesigner]

чертёж в power clip засунуть - и вперёд

Весьма спорно. Программа резки (драйвер) лазера может запросто игнорировать Powerclip. Во всяком случае, я на нашем аппарате с таким пару раз сталкивался. Посему, стараемся избегать маскировки объектов Powerclip'ом.

Впрочем, раз ответ ТС устраивает...



[andrejK]

игнорировать Powerclip

и павер клип пропал



[_MBK_]

А что никто не говорит про Intersect (в переводе надмозга Пересечение)?
Для данной задачи самое то на мой взгляд



[_MBK_]

Посмотреть вложение 112527

и павер клип пропал

Выливаем из чайника воду и сводим задачу к предыдущей



[andrejK]

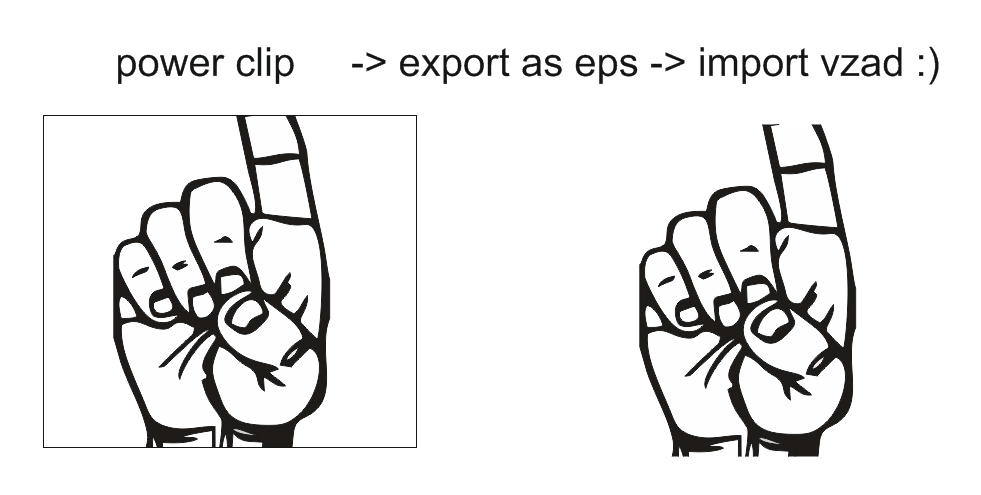

simple is best

я на нашем аппарате с таким пару раз сталкивался.

чтоб не сталкивался



[_MBK_]

simple is best

По моему, множишь сущности именно ты



[andrejK]

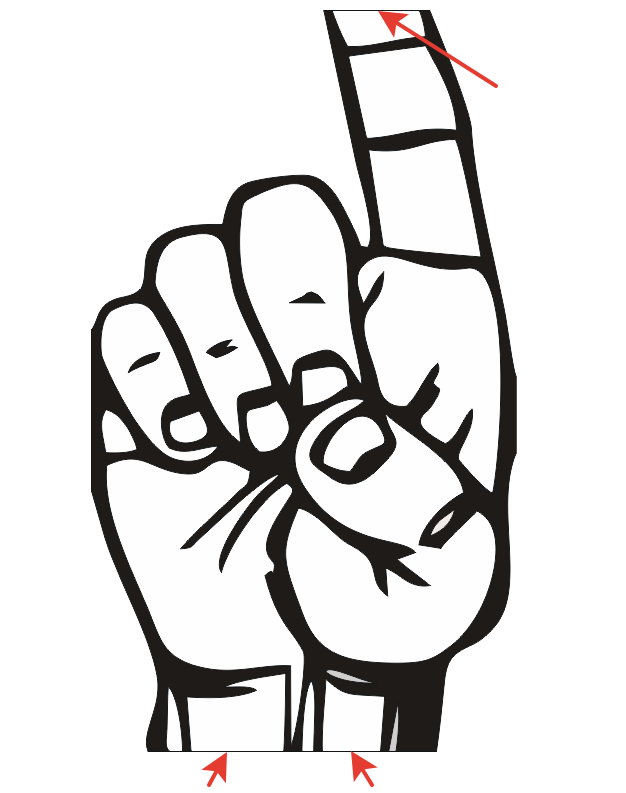

нет ты) вот те твой интерсект)))

паразитные линии. где они на паверклипе?



[andrejK]

а ещё в синих труселях(((



[_MBK_]

Так у тебя небось черная подложка под всем?
