[AI CC-CC2023] Добавление размера у объекта с контуром в Иллюстраторе

[Jeine]

Дано: векторный объект с заливкой. В данном случае размер объекта 100х100 мм.
Назначен внешний контур 1 мм. Для зануд: обводка снаружи линии.

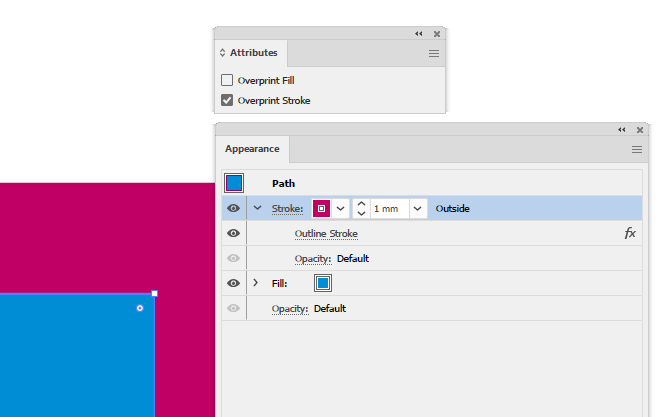

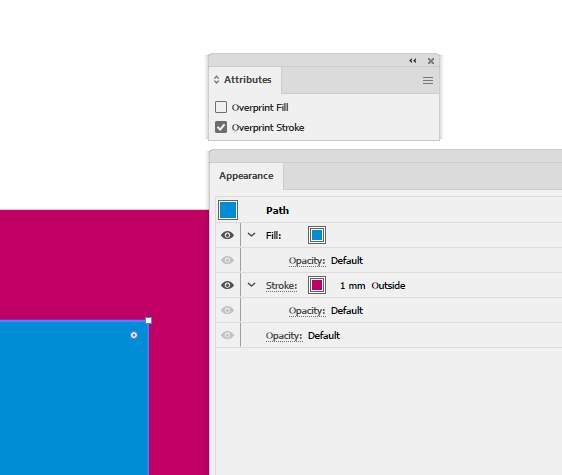

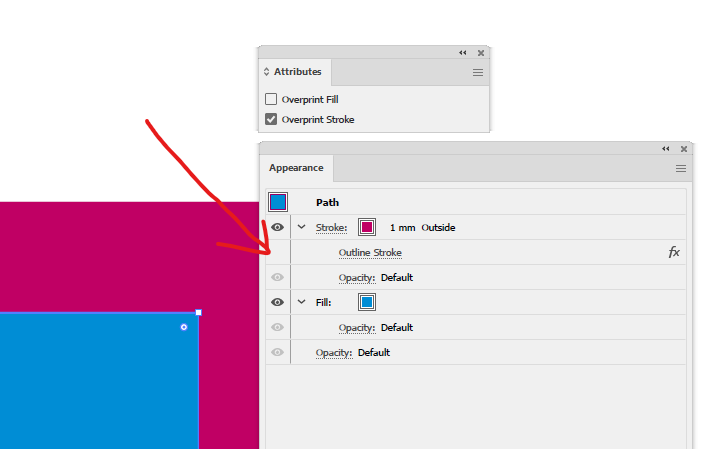

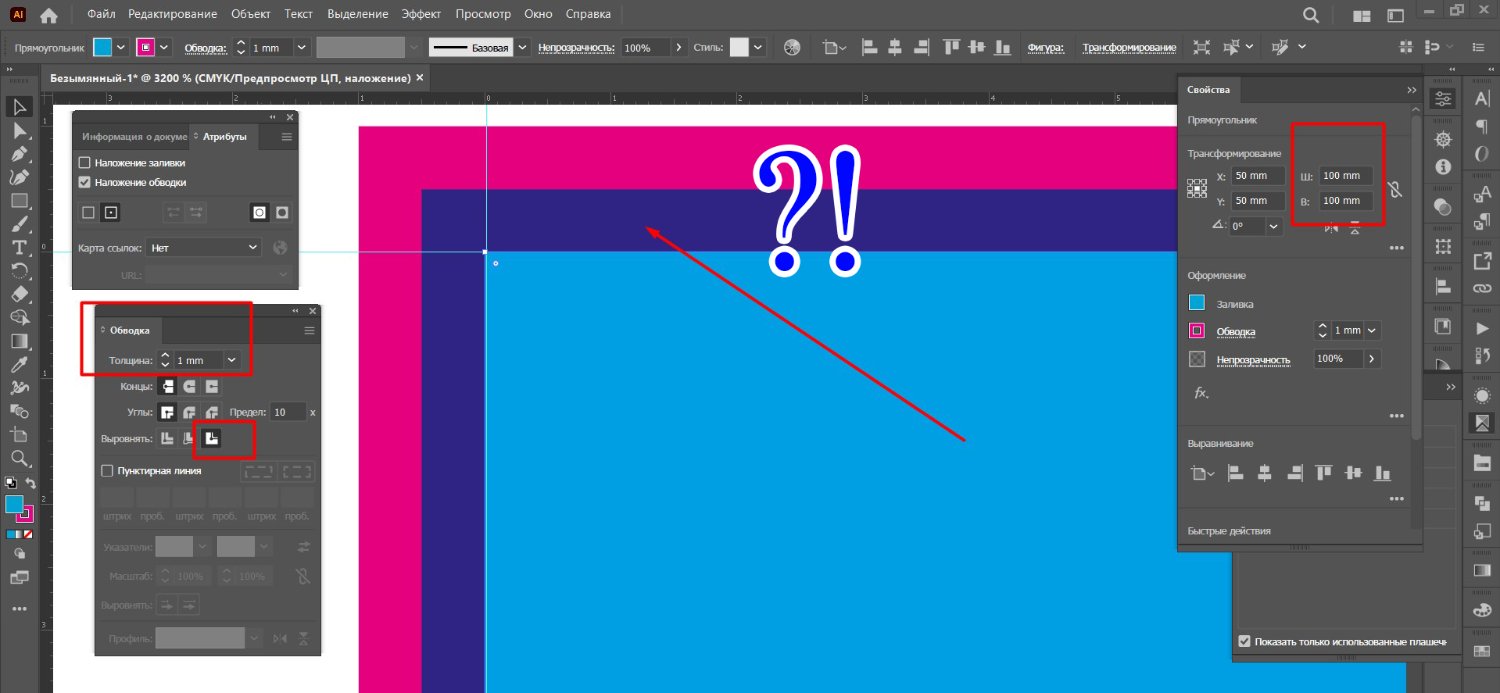

Назначаем контуру оверпринт, и внезапно иллюстратор придумывает себе дополнительную площадь у объекта размером в половину контура.

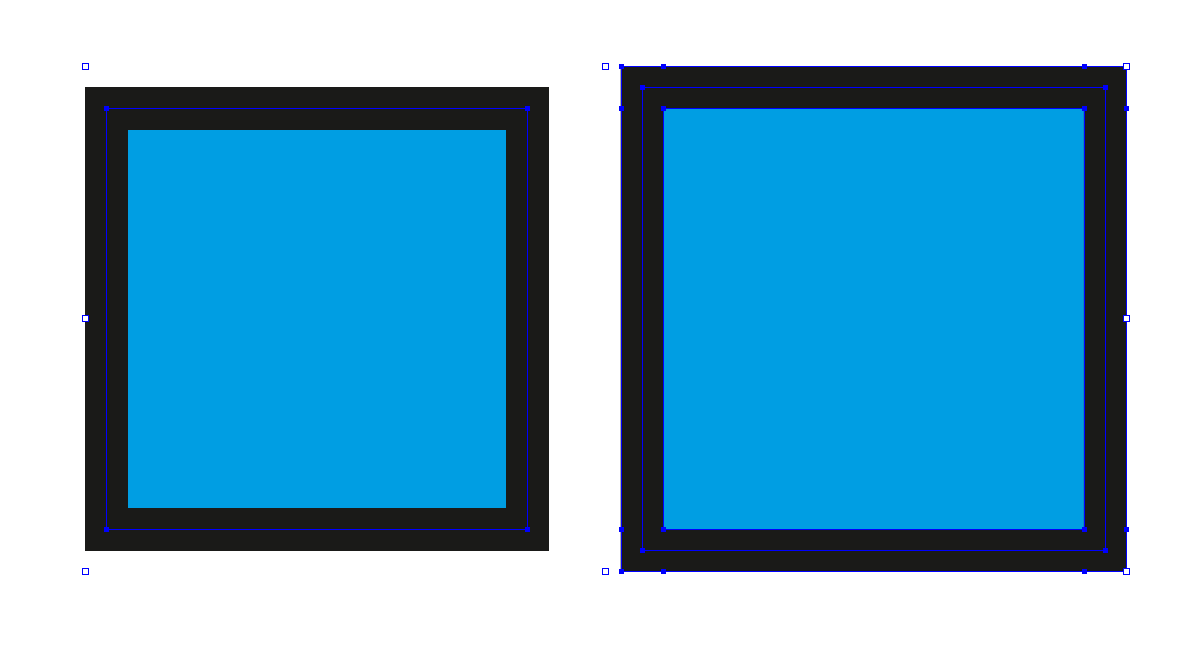

Если разобрать объект, (любой из вариантов, хоть с оверпринтом, хоть без), то появится два объекта, но тот объект, который был 100х100, становится вдруг 101х101.
Вопрос: что это, почему это, и как избежать выдуманных объектов и выдуманных размеров?

Для ленивых можно не рисовать самому, а скачать прикреплённый архив.



[Любимцев]

Назначаем контуру оверпринт, и внезапно иллюстратор придумывает себе дополнительную

так вроде, вот он и ответ.
Без овера же нет такой проблемы?



[Любимцев]

Без овера же нет такой проблемы

есть )
А вот если обводка по центру, то и с овер после экспанд остается 100
(если внутрь — то 99)



[Jeine]

Пожалуй, вынужден добавить несколько условий:

1. Оверпринт на обводке нужно сохранить.
2. Обводку нужно оставить внешней.
3. От странного добавления размеров нужно избавиться.
4. Нужно остаться в пределах Иллюстратора.



[Jeine]

5. Тезис про

Если разобрать объект

приведён просто для показательности деструктивности. Меня интересует только правильный размер обводки, без выдуманных треппингов сам-на-себя.



[Любимцев]

без выдуманных треппингов сам-на-себя.

противоречит пп. 1, 2
