Задача расположить миры на рельсах. И собственно, сделать так чтобы сколько сепараций, столько и мир соответствующего цвета появилось на рельсе. По тех. документации как то не получается понять как это проделать.
Esko PackEdge, SmartMark. Как добавить миры на рельс, чтобы они раскладывались на сепарации.
- Автор темы Akro
- Дата начала

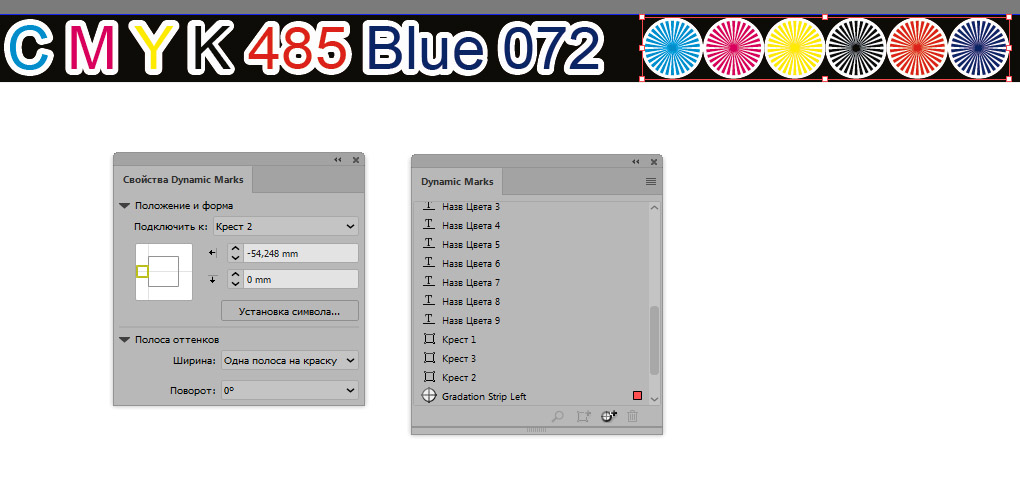

Делал такие Dinamik Marks в Desk Pack, там просто значок миры загоняешь в символы
Рельсы Dinamic Marks Для Esko если пригодится
Рельсы Dinamic Marks Для Esko если пригодится
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436
Думаю вот тут искомое. Имей ввиду - фон метки - второй цвет всегда.
https://forum.rudtp.ru/resources/metki-dlja-flekso.2216/download?version=2387
https://forum.rudtp.ru/resources/metki-dlja-flekso.2216/download?version=2387
Спасибо, но немножко не то.
У вас там вручную заданы все краски как я понял. Т.е. если у меня шесть красок значит я рисую шесть этих кружков со всем причитающимся. А задача состоит в том что бы эти кружки или миры или вообще что угодно рисовались сами в зависимости от кол-ва красок используемых в работе
Единственный способ, который у меня сработал это черно- белый tiff файл с помощью смарт марки вставлять и там указывать, чтобы он его разложил с определеным растоянием по сепарациям.
Потом с помощью смарт марки gradation strip подложить под это дело белые прямоугольники, указав в настройка смарт марки чтоб плотность нулевая и один комплект.
Все это вроде бы работает, но как смущает, что миру приходится вставлять растровым изображением, (с вектором не проходит дело) хоть и сделал у неге разрешение 2400 dpi
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436
Так и есть. Это смаарт марка. Вставьте ее в любой макет именно маркой и все увидите.
Миры я сознательно выкусил из файла. Но тамм механизм формирования такой же.
Последнее редактирование:
Спасибо, но попутно возник новый вопрос.
Почему то при загрузке смарт марок packadge не пускает меня дальше каталога dat где лежат смарт марки, хотя уровнем выше есть каталог DynamicMarks. А если перекинуть содержимое этого каталога (и вашу рельсу тоже) туда где лежат марки, то все равно ничего не могу с ними сделать, потому что пэкедж, кроме grs файлов ничего не видит. И воообще мануал почему то не знает такого словосочетания как DynamicMarks
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436

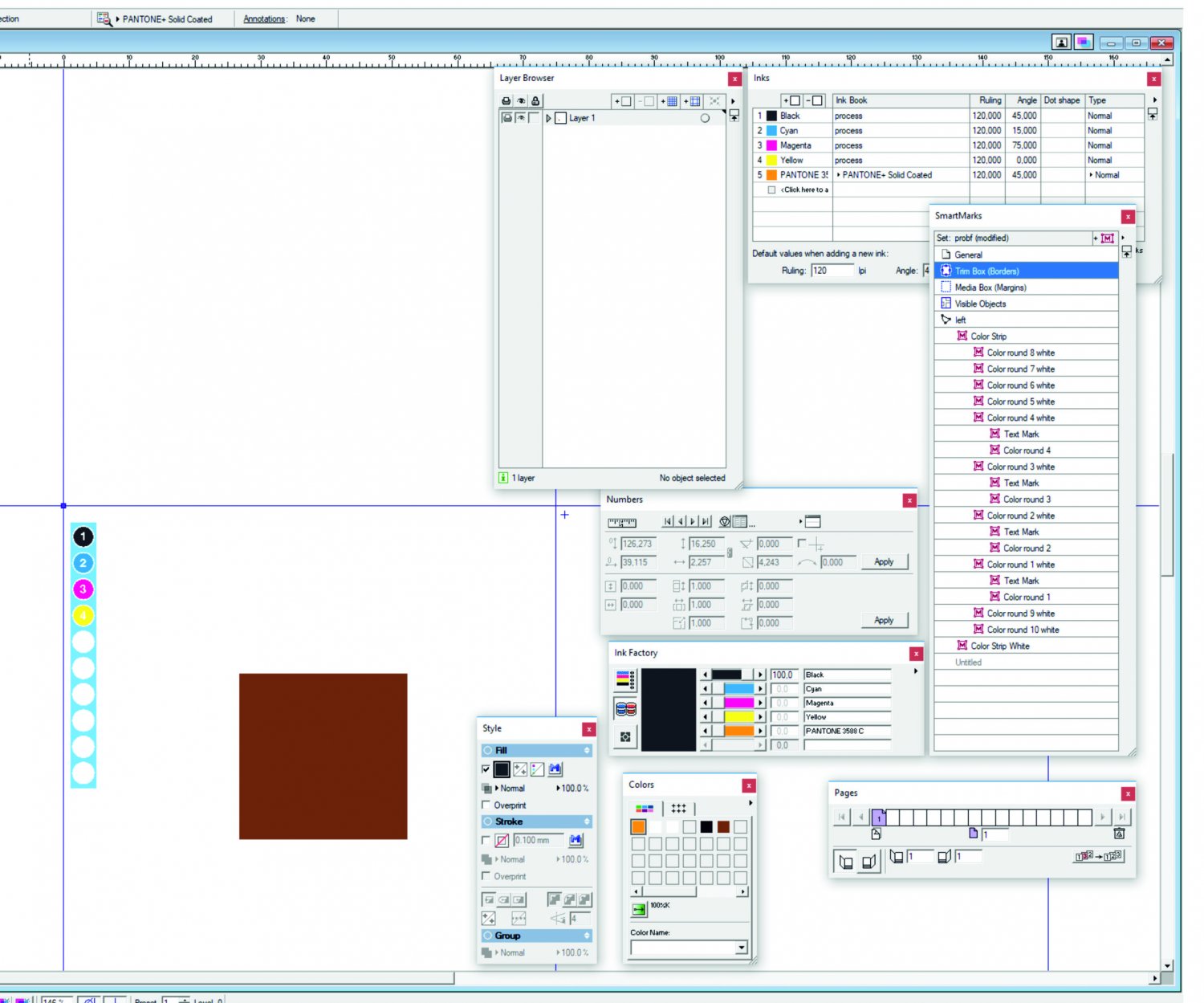

Я вставил в макет
Выглядит как на скриншоте.
Мне непонятно одно, а как это работает?
Вот открываю я верхнюю смарт марку Color Strip (я так понимаю это ваше название) и вижу что это всего лишь прямоугольник голубого цвета с жестко заданными размерами.
Потом открываю напирмер color round4 white и вижу что это белая окружность с однозначно заданным расположением относительно голубого прямоугольника. Внутри этой голубой окружности другая окружность с прямо заданым цветом сепарации (желтым, ну или 4-м по номеру). Внутри этой окружности тексовая марка которая прописывает номер сепарации, цветом того же номера.
Ну т.е. может я чего то недогоняю, но получается что если я хочу задать пятый пантон, то мне придется вручную создавать color round 5_white и т.д. Ну и с мирами также. Сплошная ручная работа.
Вложения
Автомейшн есть. Только что означает пристегнут пэкэдж к нему или нет? Собственно папку dat автомейшена я тоже не нашел.
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436
Если есть автомейшен то пекедж будет брать смартмарки с автомейшена. Заходите по сети на сервак - там будет расшарена папка bg_data_marks там будет папка dat - туда бросайте мою марку. В пекедже в смартмарках будет стрелочка, жмете - выпадет меню, выберете лоад сет - подгрузите то что я выслал. В результате применения марки - с левой стороны появится объект с количеством цветом равному кол-ву цветов в вашем макете.
Разобрался что значит пристегнут
Я к нему пристегнут, вот только все равно из пэкэджа я метки могу брать только с dat находящемя на локальной машине, дальше не пускает пэкэдже
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436

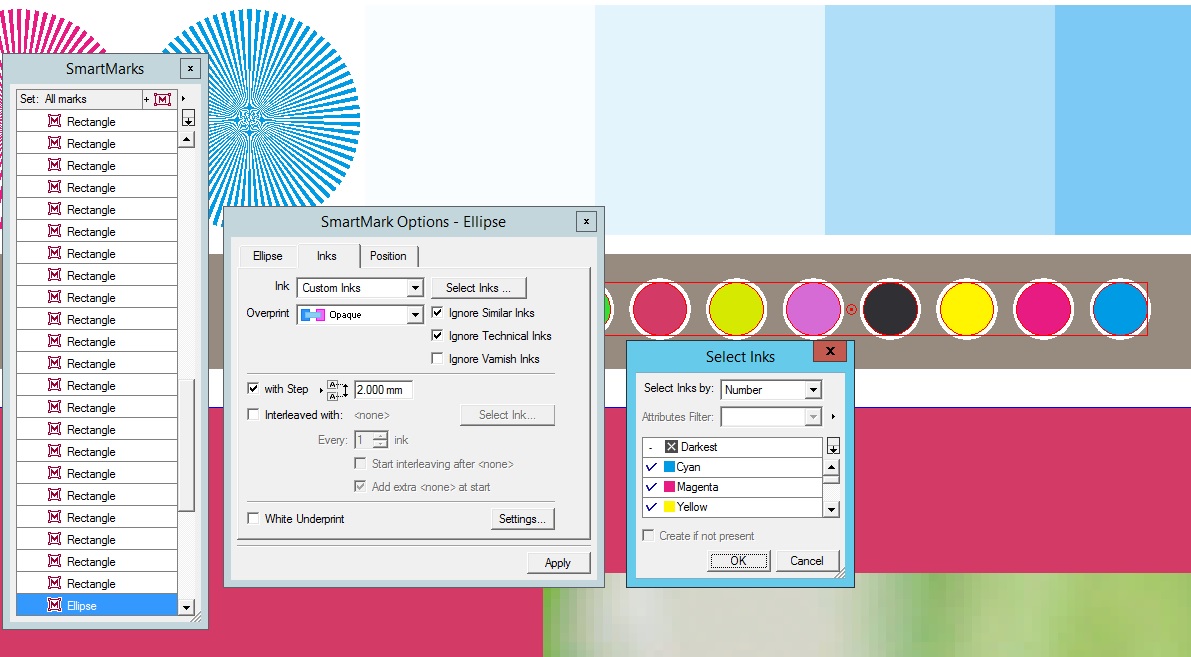

Создайте макет с максимально возможным количеством красок для вашей печатной машины. Создайте ОДНУ метку, либо возьмите готовый векторный файл в качестве метки. Задайте расположение на листе. Задайте метке параметры цвета - Custom Ink - Select Ink by - Number -1. Скопируйте. Задайте копии Number 2.
Повторять до полного морального удовлетворения.
Не забыть сохранить Mark Set
Последнее редактирование:
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436
Не по теме:
дпэа я уже готовое решение выложил, а воз и ныне там... блин, если бы мне во время самостоятельного изучения софта таким образом помогали - я был бы самым счастливым на свете
Ваше решение проверить пока не могу. Не разобрался почему меня пэкэдж с локального компьютера из своей папки dat никуда не выпускает. Просто напросто какую бы папку я не выбрал в load marks он тут же скидывает обратно на свою собственную папку dat.
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436
Спасибо коненчо. Таким то образом я могу нарисовать метки.Создайте макет с максимально возможным количеством красок для вашей печатной машины. Создайте ОДНУ метку, либо возьмите готовый векторный файл в качестве метки. Задайте расположение на листе. Задайте метке параметры цвета - Custom Ink - Select Ink by - Number -1. Скопируйте. Задайте копии Number 2.
Повторять до полного морального удовлетворения.
Не забыть сохранить Mark Set
Я пытался сделать так чтобы мне просто было достаточно загрузить метку и все, больше с ней никакой ручной работы, там уже автоматически сколько надо цветов и для каждого цвета есть все что полагается (типа миры и прочего)
dimonchikk
15 лет на форуме
- Сообщения
- 1 172
- Реакции
- 436
Вам об этом и написали. Сделать шаблон и загружать его когда нужно. Но, судя по всему, вам так и придется работать как привыкли
./Так туда я положил. метку открыл. Результат описал. Все работает, только ваша марка все таки не автоматически рисует необходимое кол-во сепараций, в нее надо вмешиваться руками
