Флексопечать. Растрирование в светах

[took]

Всем привет! Помогите советом пожалуйста. С флексой сталкиваюсь нечасто. Отправили на вывод макет, с участком в котором в черном мелкие точки (размером с пиксель) и процентовка до 15%. На формах и печати получили ощутимый растр. Репроцентр, уверяет что с файлом ничего не делали и даёт битовую карту что мол так и должно было быть с ваших файлов.

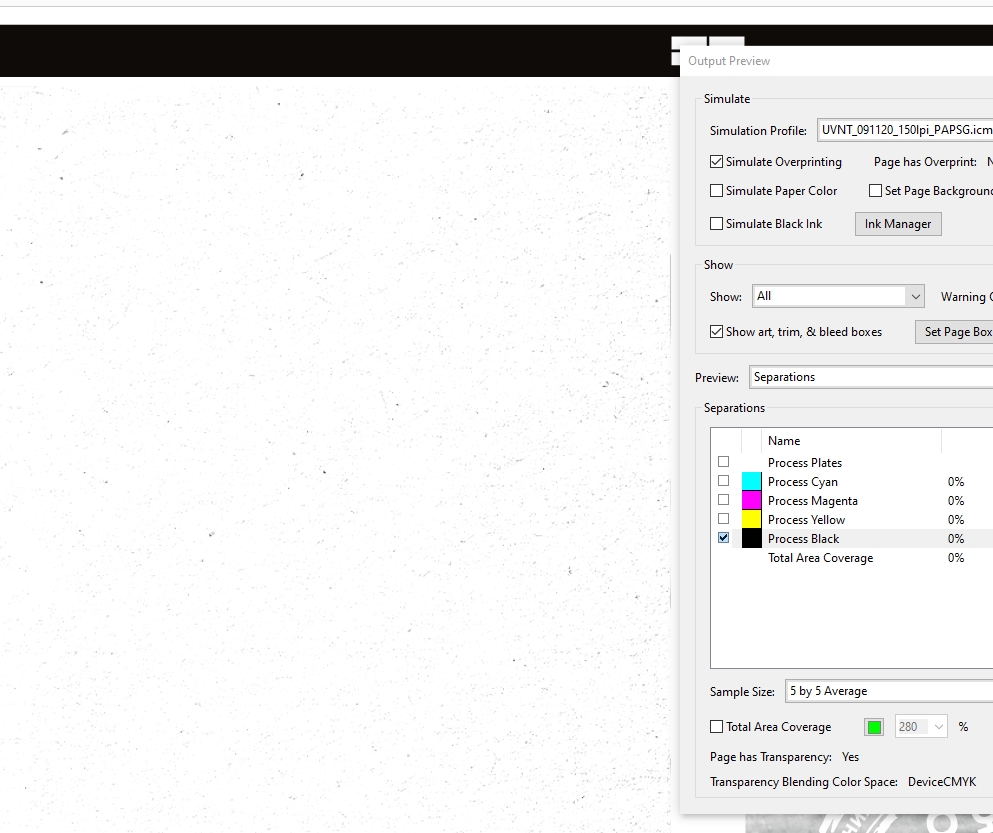

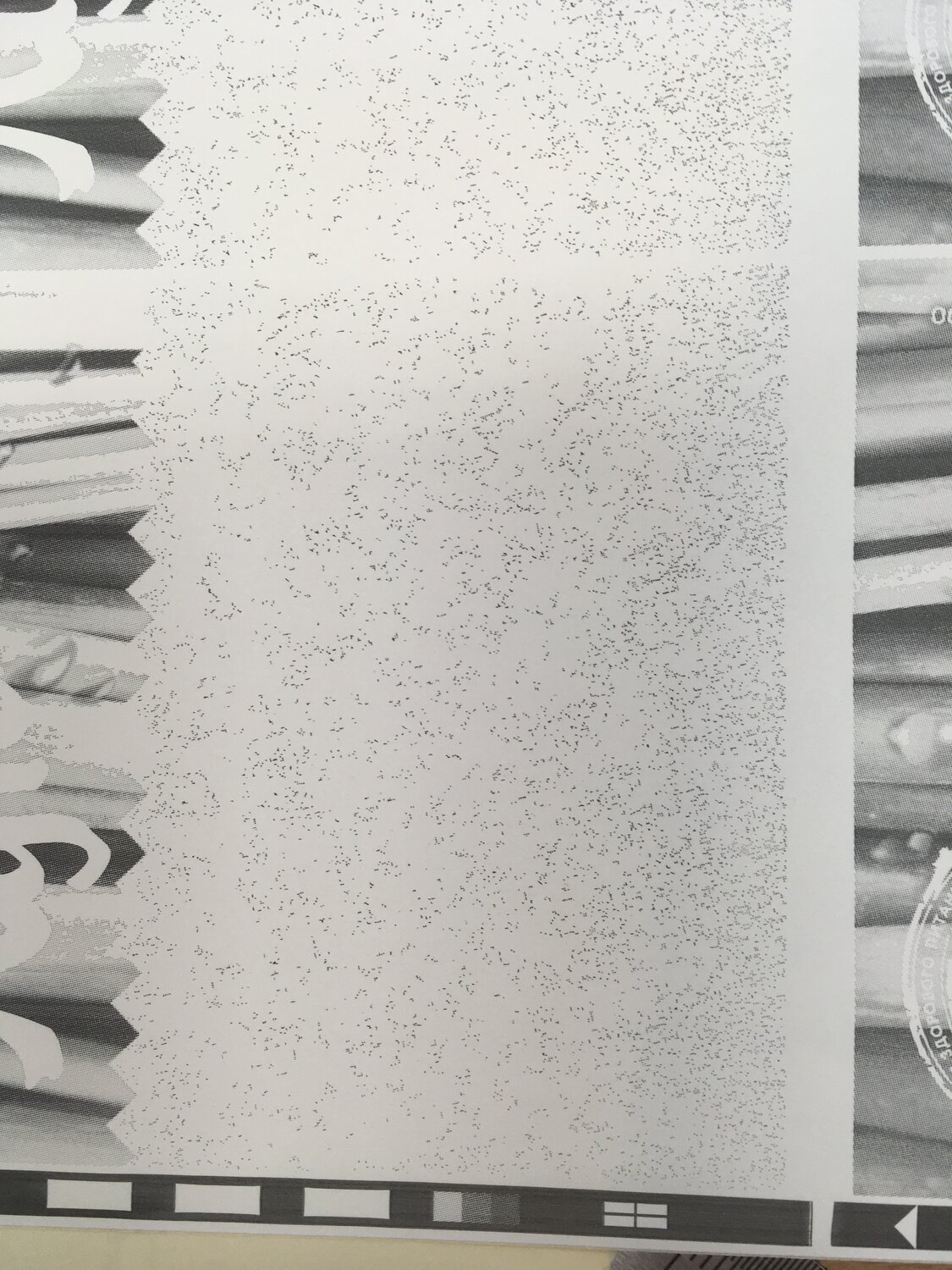

Прилагаю, output preview из пдф, с симуляцией профайла с которым было поделено и всегда выводим в этом же репроцентре и всё ок, битовую карту с len файла из репроцентра и фотку оттиска.
Почему так могло произойти?



[dosp]

Надо спрашивать у типографии какой минимальный растр у них воспроизводится нормально.
Потому что мелкие одиноко стоящие печатные элементы ныряют в анилоск, вычерпывают из ячейки всю краску и делают "плюх".
Если нужен именно такой "узор" как у вас нарисован - затягивайте все минимально воспроизводимым растром в режиме Darken или Multiply.



[RPavel]

Отправили на вывод макет, с участком в котором в черном мелкие точки (размером с пиксель) и процентовка до 15%. На формах и печати получили ощутимый растр.

Мне интересно стало, а что вы ОЖИДАЛИ получить?



[Chiga]

Прилагаю, output preview из пдф, с симуляцией профайла с которым было поделено и всегда выводим в этом же репроцентре и всё ок, битовую карту с len файла из репроцентра и фотку оттиска.

Светлые тона руками убирали? Грубо выглядит.
Исходник бы посмотреть, по скриншоту непонятно.
Этикетку узнал, печатаем такое.



[took]

Светлые тона руками убирали? Грубо выглядит.
Исходник бы посмотреть, по скриншоту непонятно.
Этикетку узнал, печатаем такое.

вот исходник фона AI_Image.psd



[took]

Мне интересно стало, а что вы ОЖИДАЛИ получить?

Такое ощущение что даже на рипованом черном файле точка визуально не так густо выглядит как при печати. Очень похоже на то что говорит dosp



[dosp]

вот исходник фона AI_Image.psd

В этом случае, я бы вообще от черного избавлялся в фоне. Но и остальные сепарации надо дотягивать до минимального процента.



[Chiga]

В этом случае, я бы вообще от черного избавлялся в фоне. Но и остальные сепарации надо дотягивать до минимального процента.

Уж лучше от циана.

Такое ощущение что даже на рипованом черном файле точка визуально не так густо выглядит как при печати. Очень похоже на то что говорит dosp

У Вас типичная ошибка. Не любой репроцентр и не на любом полимере сможет изготовить такую форму. Если форма получится нормальная, то как говорил dosp - точка может нырять в ячейку анилокса, если форма не получится - будете печатать боковой поверхностью точек.



[dosp]

Уж лучше от циана

Не видя остального сложно сказать, но можно и от циана.



[took]

У Вас типичная ошибка. Не любой репроцентр и не на любом полимере сможет изготовить такую форму.

Всем спасибо за отклики. А сама ошибка в отдельно стоящих точках? Т.е. бОльшие по размеру кластеры выглядели бы нет так грязно, я правильно понимаю? А про боковую поверхность точек, расскажите пожалуйста подробнее?



[Chiga]

А сама ошибка в отдельно стоящих точках?

Да, в мелких, отдельно стоящих точках.

Т.е. бОльшие по размеру кластеры выглядели бы нет так грязно, я правильно понимаю?

Совершенно верно. бОльшие по размеру точки не дают смыть/оторвать более мелкие соседние, и не дают мелким проваливаться в анилокс (есть такие гибридные растры).

А про боковую поверхность точек, расскажите пожалуйста подробнее?

На некоторых полимерах получаются мелкие точки с недостаточным основанием (типа столбики), они болтаются/загибаются и печатают, грубо говоря, кляксами.



[Dmitriy]

Всем спасибо за отклики. А сама ошибка в отдельно стоящих точках? Т.е. бОльшие по размеру кластеры выглядели бы нет так грязно, я правильно понимаю? А про боковую поверхность точек, расскажите пожалуйста подробнее?

Я бы в вашем случае затягивал все в черный. Светлые точки даже в случае аккуратной УФ печати выходят на оттиске в 4-6% (в зависимости от полимера), то есть у вас на оттиске точки либо 4-6%, либо их уже смыло. И разница на открытых участках где такие точки есть и где их нету бросается в глаза.

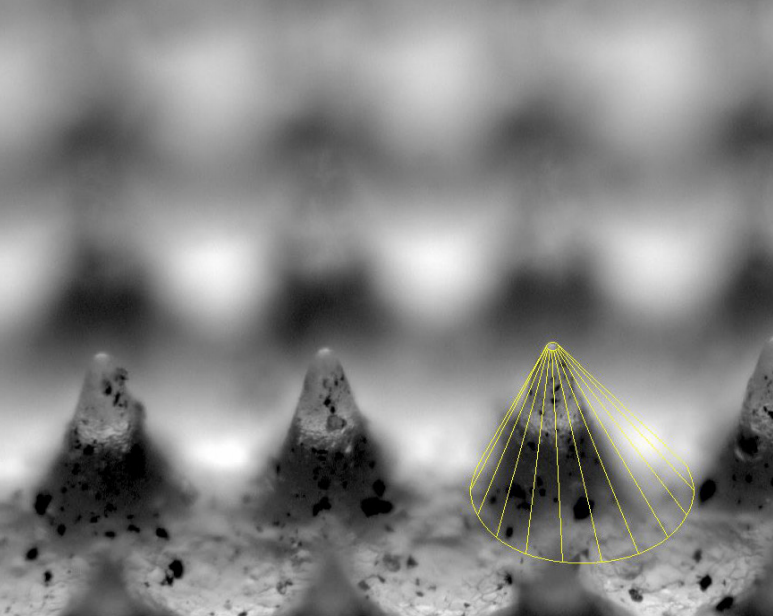

Мелкая точка на форме выглядит вот так:

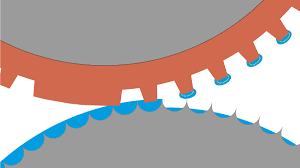

и при контакте с анилоксом из-за того что ее вершина очень маленькая она может провалиться в ячейку:

Если их смыло, то это хорошо с одной стороны. Гораздо хуже если ее оставило и она сначала просто начала проваливаться в ячейку и оставлять на оттиске более жирные точки. А потом начала деформироваться и оставлять на оттиске кляксы. В случае спиртовой печати все это выглядит намного грубее, там еще и краска на такой точке может сохнуть.
Поговорите со своим репроцентром. На РИПе можно настроить и минимально выводимую точку и удаление отдельностоящих точек.
