Herkules Pro - error 3704

[magneto]

С аппаратом творится странное. Всё что мог - перетряхнул. Нашёл в процессе несколько неисправностей и устранил. Ошибка не уходит.
Принимаю бесплатные советы, даже глупые.
Может кому что дельное в голову придёт?
ЗЫ может у кого таблетки с кроссплаты завалялись в хозяйстве? Обсуждается приобретение. DS1993l-F5, DS1994l-F5.



[magneto]

И так, спустя 10 дней положительного результата достичь не удалось.
Аппарат пытается заправить плёнку, практически заправляет, включает вакуум и выпадает в ошибку.
Хелп кто чем может!
ЗЫ тесты проходит на ура (в результате устранения пойманных ими неисправностей). Всеми моторчиками крутит, все кнопочки чувствует, все энкодеры работают, электромагниты магнитят etc.



[dj-alex]

ну давай бредить логически...
если доходит до вакуума и падает, значит проблема в нем или его количестве. как вариант - кз вакуумного мотора или цепи управления.
про ультразвуковой увлажнитель воздуха в помещении на воде из-под крана не говорить?



[magneto]

ну давай бредить логически...
если доходит до вакуума и падает, значит проблема в нем или его количестве. как вариант - кз вакуумного мотора или цепи управления.
про ультразвуковой увлажнитель воздуха в помещении на воде из-под крана не говорить?

Вакуумнасос сосёт исправно (до этого не сосал и работало, кстати) был пойман сгоревший термистор, ограничивающий ток запуска и полудохлое SSR. Вакуумный переключатель работает как часики (тоже был почищен, т.к. малость подклинивал). Влажности в помещении хватает и без увлажнителей.
Такое ощущение, что какой-то параметр в мозгах сглючил.
Чтобы два раза не вставать - на вельветовых роликах были найдены треснувшие шестерёнки и заменены на исправные - не помогло.
ЗЫ неисправность возникла "плавно" но быстро - в течение пары дней загружалось через раз, через два, через три. К моменту моего прихода загрузиться удалось только раз.



[pcdoria]

Проблема возникла в системе направляющих материалов;
Ошибка направляющей кромки материала: заданное значение для направляющей кромки материала отрицательное;
;
Неисправны аппаратные средства регистратора. Запишите номер ошибки и сообщите об этом в отдел обслуживания;
Результирующая ошибка: Неверное измерение ширины материала или параметров;
Guide_set_pos (отрицательное значение);

Может энкодер грязный?



[magneto]

Может энкодер грязный?

Энкодеры уже все меняны - ошибка не уходит.



[Dima.4]

А тесты различные через терминал погонять? Там же и юстировки различные сделать.



[magneto]

Гонял.
Что конкретно юстировать. Ток диода ведь не надо при этом трогать, или задержку между SOL и включением рисования, полагаю.



[Dima.4]

Ну я иногда делаю тест на юстировку тока диода датчика измерения ширины.
Инструкция для этого теста есть?



[magneto]

Ну я иногда делаю тест на юстировку тока диода датчика измерения ширины.

Подающий узел при этом снимаете, или прямо сквозь "ёршик" плёнку подсовываете?

Инструкция для этого теста есть?

Инструкция которая в SM? Есть.



[Dima.4]

Я не про этот узел. Я про тот, который на выходе с червяком.



[magneto]

Я не про этот узел. Я про тот, который на выходе с червяком.

Он за ровнение отвечает и с другой ошибкой дурачится, ещё при загрузке дискеты. С этим датчиком всё норм, тест проходит.



[Dima.4]

А я бы все-таки запустил R86 и R82



[magneto]

А я бы все-таки запустил R86 и R82

Так уже обзапускались. Но по совету старших товарищей © - сегодня ещё раз запущу.



[Dima.4]

fm4doc же есть?



[magneto]

fm4doc же есть?

Есть.



[magneto]

А я бы все-таки запустил R86 и R82

Докладаю.
82-й отлично шелестит ноликами и единичками в 4-м разряде с обоих оптронов.
86-й дрыгает моторчиком и ёрзает оптроном, находя нужные положения при токах от 70 до b0 (в более широком диапазоне не вижу смысла).
ЗЫ ошибка не девается.



[magneto]

Вот тут старшие мальчишки утверждают, что ошибка 3704 о не правильном измерении ширины плёнки датчиком на каретке, ну тем, который 82-м тестом настраивается. Но зачем тогда аппарат на весь барабан плёнку затягивает и делает вид, что всё хорошо до прохода плёнки через задний энкодер? Измерение ширины же происходит перед заправкой, когда каретка ездит с одного края в другой, в остальное время датчик даже не опрашивается (синхроимпульсы на регистр, в который состояние датчика пишется и отправляется в корзину по шлейфу, не приходят). Логично было бы выпасть в ошибку сразу после измерения ширины.



[Dima.4]

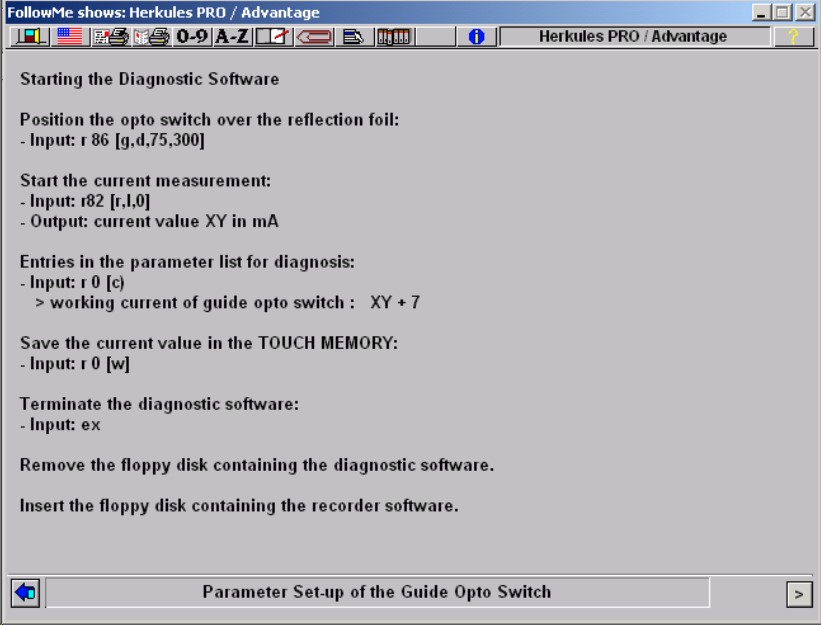

Вы вот это делали?



[Dima.4]

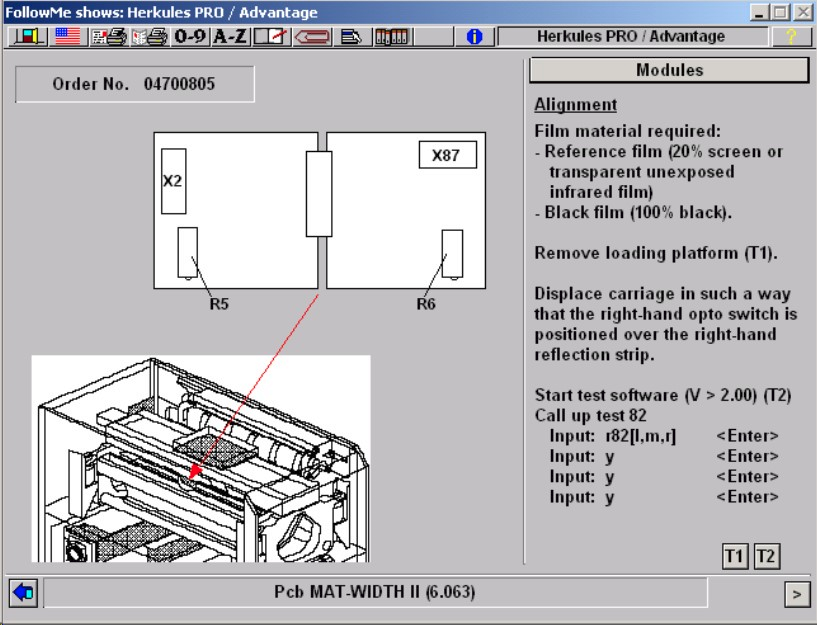

Ну и до кучи вот это (как раз про измерение ширины)
