[CDR X5-X8] Исчезающие фрагменты EPS

  • Автор темы Автор темы Fanity
  • Дата начала Дата начала
  • Теги Теги
    cdr; ai
F

Fanity

Участник
Топикстартер
Сообщения
23
Реакции
4
Приветствую. У меня вопрос, есть EPS файл, который при его открытии и изменении в Корел Х5 странно себя ведет, а именно - пропадают фрагменты изображения при изменении масштаба и при экспорте в jpg этих участков уже нет.

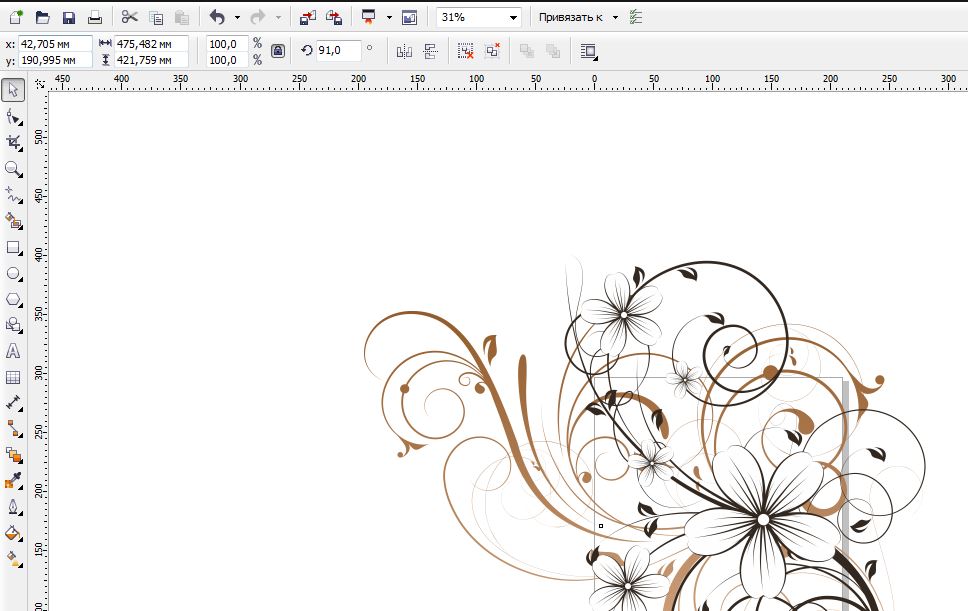

Обычный вид EPS при открытии его в Кореле и повороте на 91 градус. Масштаб, как видите 31%

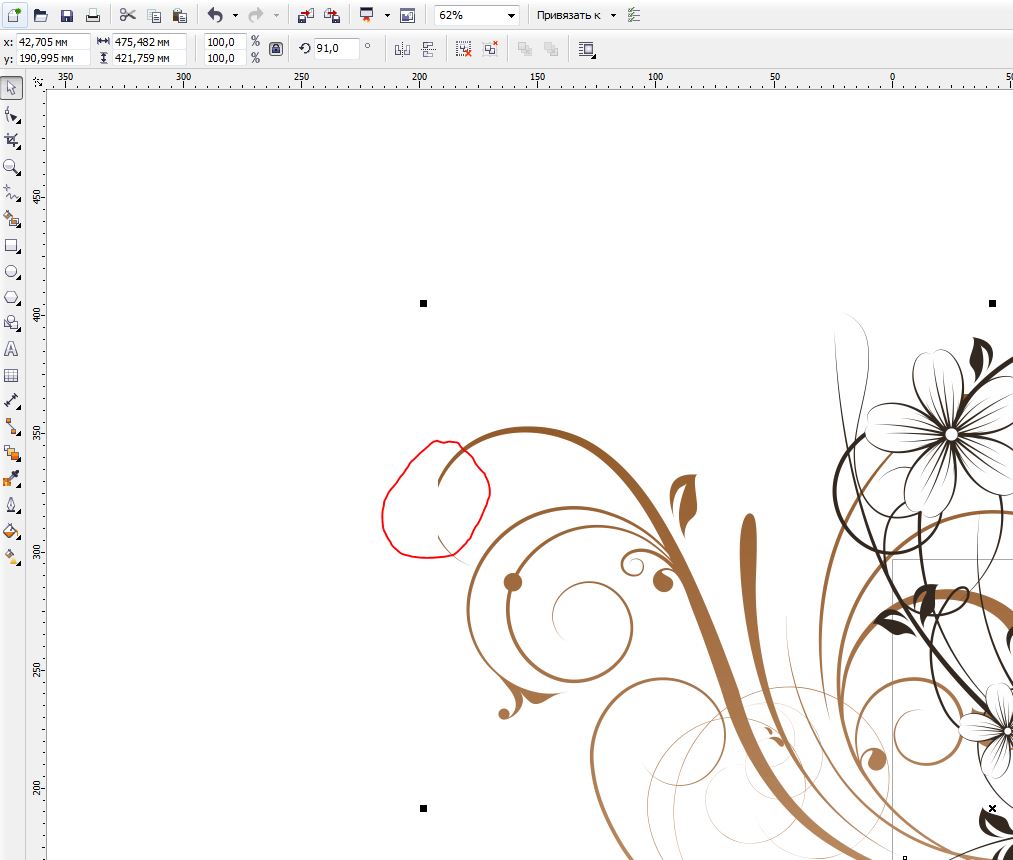

Изменяем масштаб отображения

Красным выделен фрагмент который "пропал"

Может быть кто-то сталкивался. Вопрос в следующем, это у меня Корел чудит или же этот EPS сделан кривовато? В иллюстраторе таких проблем не наблюдается


Вложения

Скорее всего, баг конкретной вашей версии корела

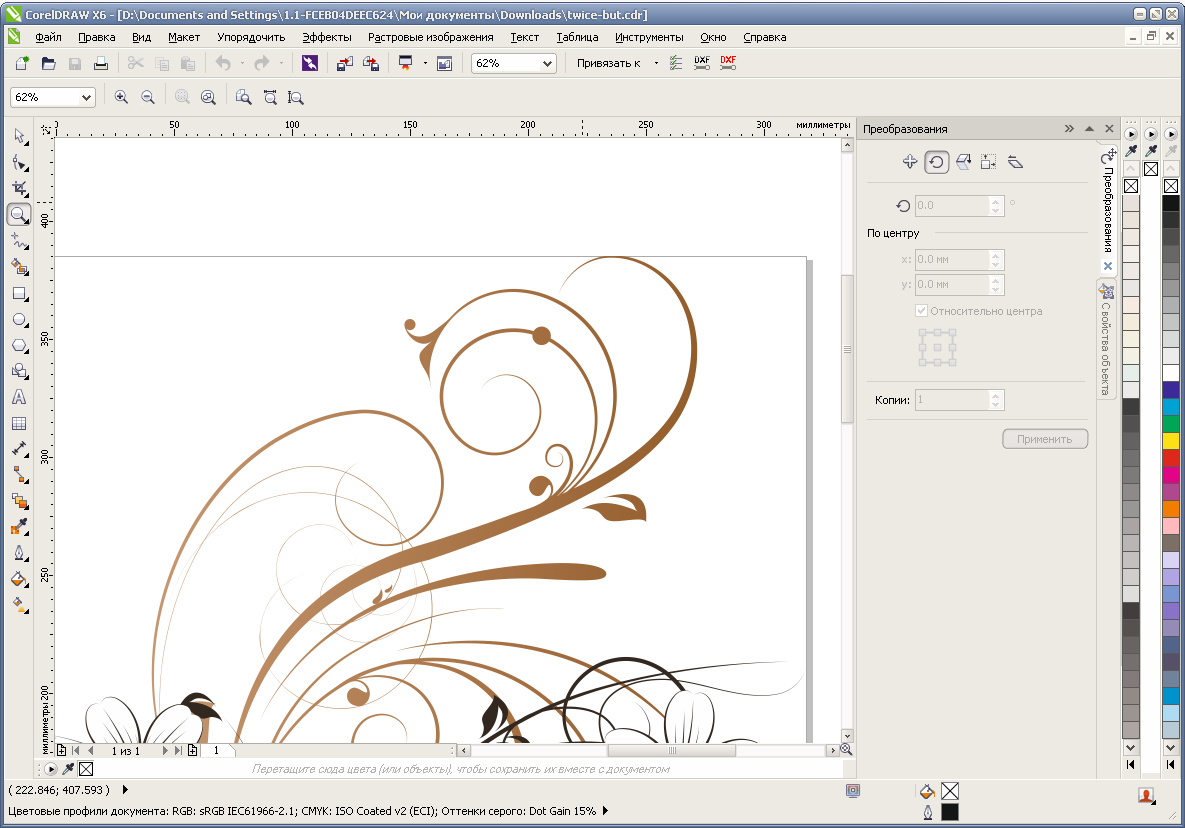

У меня открывается нормально, при масштабировании ничего не пропадает, в jpg тоже экспортируется

Если это, конечно, то самое изображение, у меня оно, как видите, повернуто на 90 градусов относительно вашего

  • Спасибо
Реакции: Fanity

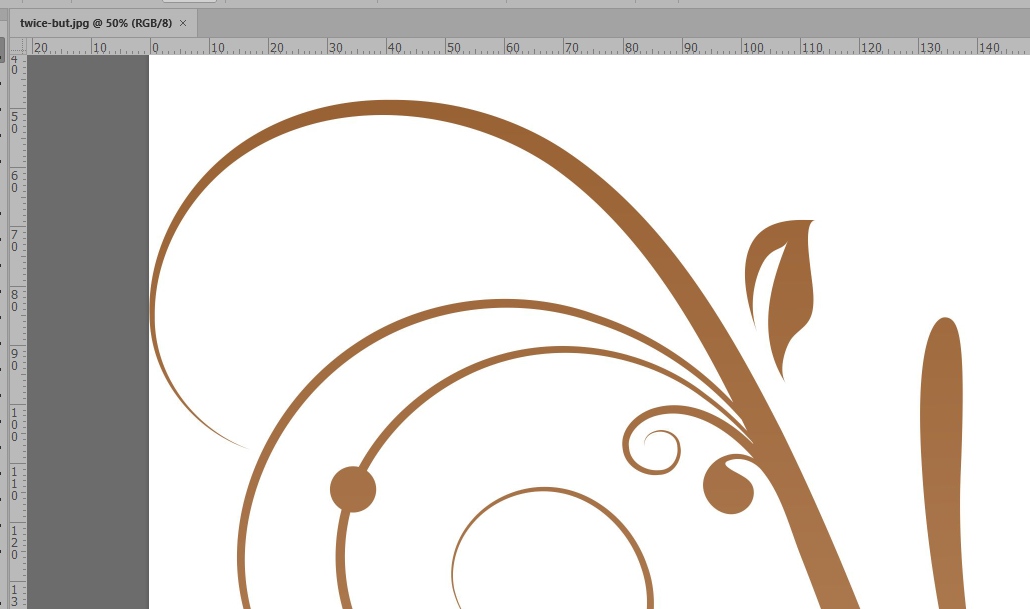

CorelDRAW 2020: открыл, повернул на 91 градус, экспортировал в jpg — все на месте.

  • Спасибо
Реакции: Fanity
Судя по характеру повреждений на вашем скриншоте, вангую, что в вашей версии движка импорта/экспорта EPS проблемы с интерпретацией EPS кропбокса - обрезан узкий фрагмент изображения с самого края
Как именно вы импортируете/экспортируете данное изображение?

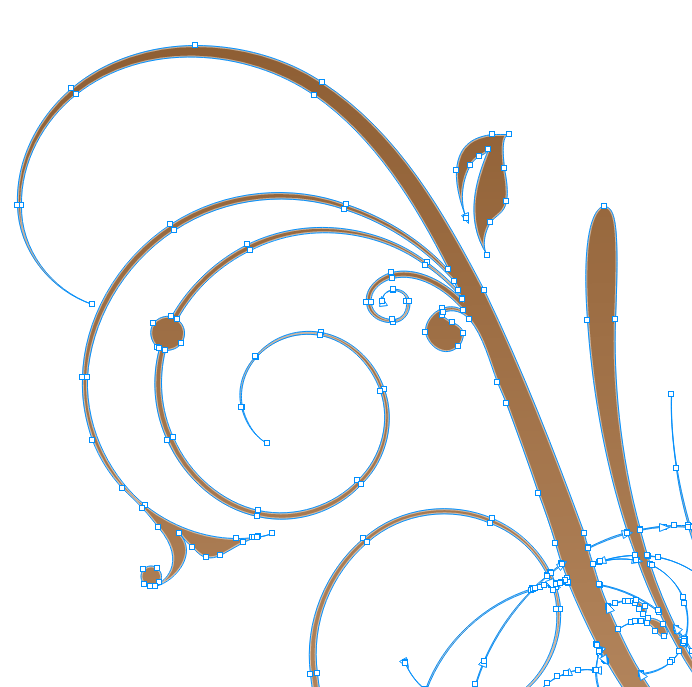

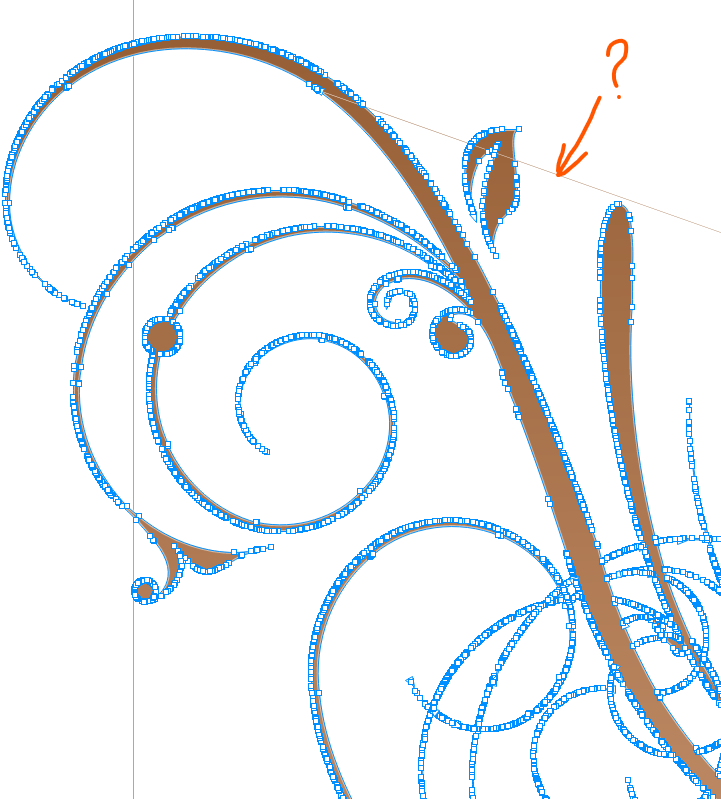

ТС, попробуйте не открывать в Кореле, а импортировать. У меня, например, при открытии появилась паразитная линия и куча точек (рис. слева), а при импотре все красиво (рис. справа). CorelDraw 2020.

Последнее редактирование:
lmn1 сказал(а):
ТС, попробуйте не открывать в Кореле, а импортировать. У меня, например, при открытии появилась паразитная линия и куча точек (рис. слева), а при импотре все красиво (рис. справа).
Посмотреть вложение 141786Посмотреть вложение 141787
Нажмите, чтобы раскрыть...
Я именно открывал, никаких паразитных точек и линий не было и нету

Вдобавок, при открытии, в отличие от импорта, сохраняется оригинальный бокс
В общем, я уже говорил - похоже на то, что старшие версии корелов постепенно утрачивают технологии работы с PostScript

Fanity сказал(а):
Корел Х5 странно себя ведет
Нажмите, чтобы раскрыть...
Тьфу сразу не прочел, вот и разгадка! 'dans))'
Выкиньте его и забудьте как страшный сон
Более-менее нормальная поддержка EPS/PDF начинается с X6, ранние корелы его адекватно импортировать не умеют вообще

  • Спасибо
Реакции: NNN5 и Fanity
там ещё очень тонкие - порядка 0,1 мм - элементы. Причём это кривые без контура - одна заливка. Возможно, они при растрировании становятся почти прозрачными.

dastin сказал(а):
Возможно, они при растрировании становятся почти прозрачными.
Нажмите, чтобы раскрыть...
Ты на стартовый скриншот глянь - там явно край обрезан
Вдобавок X5 с недоделаным движком импорта

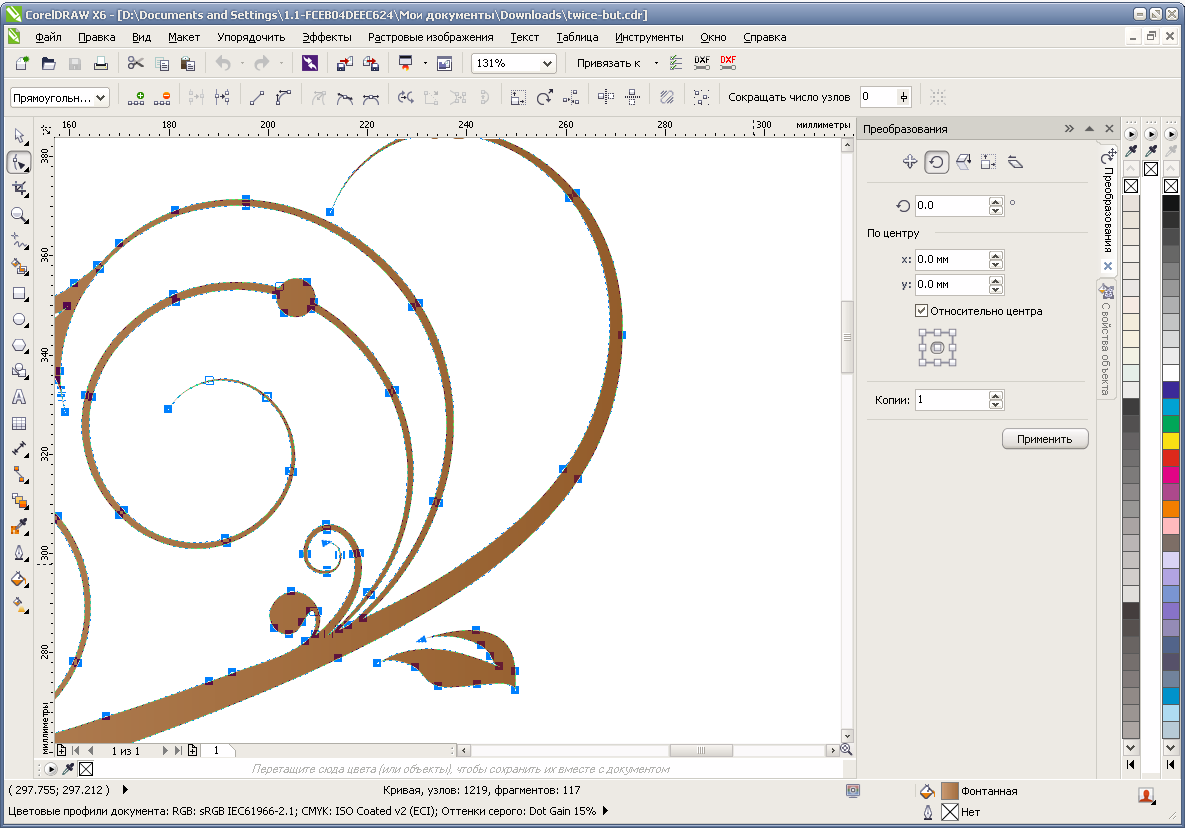

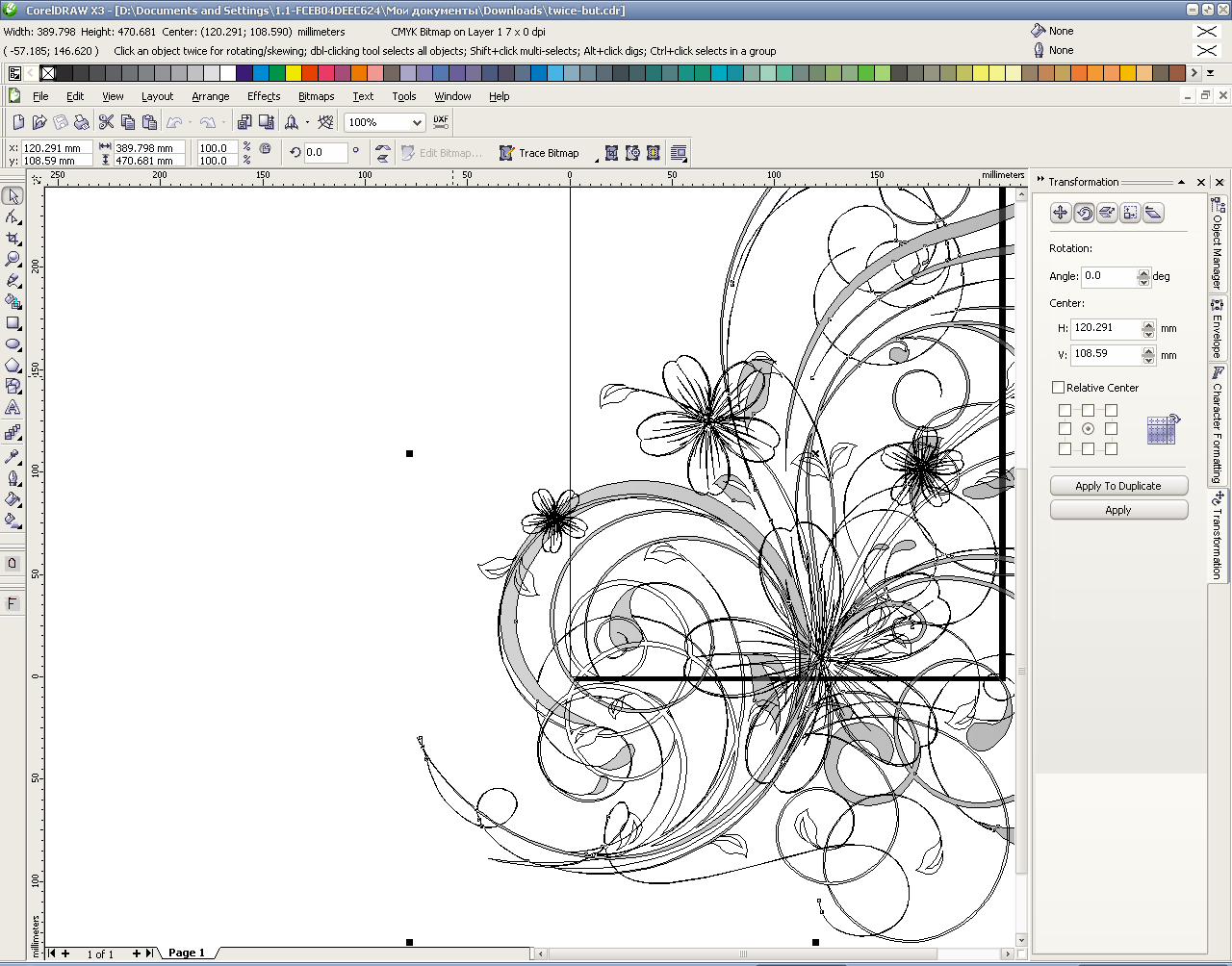

Вон смотри в X3 открывается вообще без бокса, причем, часть объектов - растр в клипе 'shok2'

Хм. Продолжил эксперименты. Оказалось, что паразитная кривая и лишние точки появляются, если в окне Открытие документа выбрать "все форматы файлов". А если выбрать только "Ai - Adobe Illustrator (ai, eps, pdf)", файл открывается красиво.

Напомню еще про старинный плагин ai-clipboard от Оберон. Иногда хорошо помогает при скачках из Корела в Иллюстратор и обратно. Работает в CorelDraw 2020.

Понятно, значит во всем виноват собранный еще в эпоху динозавров Х5, спасибо всем за помощь. Пока новым Корел обзаведусь буду пользоваться костылями (конкретно с данным орнаментом прокатило) открывая его в АИ, сохраняя через него в ПДФ и тогда в моем старом Кореле можно будет вращать без проблем. Решение сомнительно удобно, понимаю, но какое есть.

Fanity сказал(а):
сохраняя через него в ПДФ и тогда в моем старом Кореле можно будет вращать без проблем
Нажмите, чтобы раскрыть...
PDF кстати X5 еще хуже понимает
Вообще говоря, если через Illustrator, настоятельно советую макрос AIclipboard - через него даже в X3 из иллюстратора контент перетаскивается весьма корректно

  • Спасибо
Реакции: Fanity
AIclipboard - надстройка сохраняющая Clipboard в временный файл и импортирующая его. И, наоборот, экспортирующая в файл и засовывающая его в Clipboard (зависит от направления). Т.е. без импорта-экспорта не обходится.
В свежих корелах можно вставлять скопированное из CorelDRAW в Illustrator, но не наоборот. Т.е. полфункционала макроса встроили в программу.

lev сказал(а):
Т.е. без импорта-экспорта не обходится.
Нажмите, чтобы раскрыть...
Да но там экспортируются-импортируются "хорошие" форматы, которые и старыми корелами нормально кушаются
Собственно для старых версий этот костыль и сделан, начиная с X6 он потерял актуальность

lev сказал(а):
В свежих корелах можно вставлять скопированное из CorelDRAW в Illustrator, но не наоборот. Т.е. полфункционала макроса встроили в программу.
Нажмите, чтобы раскрыть...

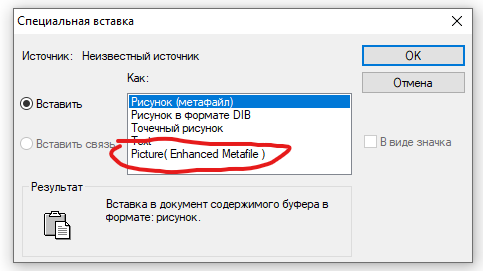

Наоборот тоже можно, через Paste Special — Picture (Enhaced Mode):

Только получается лотерея — какие-то объекты нормально вставляются, какие-то бьются, с текстом точно беда. И цвет в RGB становится.

WMF/EMF - хтоническое зло , его использование оправдано только в случае вставки баркода

Там версии разные

  • Спасибо
Реакции: Fanity
Кажется, где-то здесь я брал AIclipboard, модернизированный для свежих версий CorelDraw. И он работает в СD 2020.
