Есть тривиальная задачка на каждый день измерить длину векторного контура плоттера для предварительного расчёта стоимости заказа. Всё производство в ПДФ поэтому очень хотелось бы обойтись без стороннего софта вроде корела и его "чудодейственных" макросов. В идеале если это будет экшен Enfocus PitStop Pro или префлайт самого акробата с возможностью применения для выделенного объекта, страницы и всего документа. Кто решает подобные задачки в своей работе откликнитесь пожалуйста. Заранее благодарен за помощь
[PP 2017-2023] Как измерить длину контура для плоттера в Adobe Acrobat или Enfocus PitStop?
- Автор темы Iov
- Дата начала
Да. Точней прямо питстопом простые геометрические фигуры(круг, прямоугольник) или готовый крой. Или например заказчик приносит крой какой-нибудь коробки и нужно пока менеджер мило беседует с клиентом просчитать периметр одного изделия, прикинуть возможные варианты на разные размеры бумаги.
Инспектор питстоповский показывает и количество точек, и цвет, и толщину контура, но периметр не считает. В экшенах тоже ничего не могу найти. Но ведь в кореле как то в макросе это реализовано. Должен же быть подобный инструментарий в Adobe Acrobat DC, пускай даже в виде плагина или макроса
AM Labs Solutions
ESKO | Enfocus | Tilia Labs | ColorLogic | Callas
- Сообщения
- 398
- Реакции
- 211
Начиная с 2019 версии PitStop умеет вычислять как отдельную, так общую длину путей (Path и Subpath) и не вычисляет clipping path (clipping subpath).
Что вы хотите вычислять ?
Что вы хотите вычислять ?
У нас есть примерные расчёты затрат времени, а значит цены которую мы можем предложить клиенту, исходя из длины пути ножа плоттера на одно изделие. Требуется определить общую длину путей как на одно изделие, чтобы понять сложность макета, так и общую длину путей плоттера всей верстки на одном бумажном листе. Подскажите пожалуйста каким инструментом можно вычислить clipping subpath?
AM Labs Solutions
ESKO | Enfocus | Tilia Labs | ColorLogic | Callas
- Сообщения
- 398
- Реакции
- 211
Я писал выше, что PitStop УМЕЕТ вычислять как отдельную, так общую длину путей (Path и Subpath) и
НЕ УМЕЕТ вычислять clipping path (clipping subpath).
AM Labs Solutions
ESKO | Enfocus | Tilia Labs | ColorLogic | Callas
- Сообщения
- 398
- Реакции
- 211

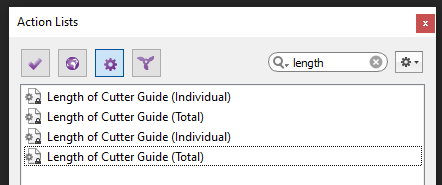

Этот экшн сработает при наличии Cut, Die и прочих настраиваемых лайнов. ТС же рисует их сам, что скорее всего Path. Далее необходимо его (Path и Subpath-ы) выделить и применить последний экшн из списка внутри - Check line Art by length для выделенного объекта.
- Сообщения
- 635
- Реакции
- 253
так можно всё перекрасить в нужный спот или в настройках экшена добавить тот что в документе есть.
на мой взгляд для проблемы ТС самый доступный способ.
Эти лайны на самом деле можно просто убрать из списка обрабатываемых, а взамен насоздавать своих спотов хоть по каждой операции плоттера(резке, надсечке, биговке, перфорации). Это даёт ещё более гибкий инструмент для расчёта длины пути ножа плоттера как по отдельно взятым операциям так и по всем вместе взятым.

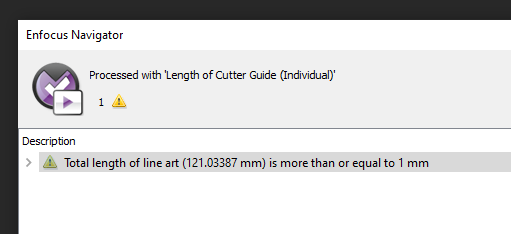

Всем огромное спасибо за ответы. Теперь у меня в наборе экшенов и уже в работе один для суммарного расчёта всех путей плоттера и ещё один дубликат для вычислений отдельно взятых операций. И кстати о точности измерений: если кореловский макрос "периметр" считал до сотых долей, то Enfocus PitStop выдаёт ровно туже цифру только с округление до десяти тысячных. Получается ещё точнее)
AM Labs Solutions
ESKO | Enfocus | Tilia Labs | ColorLogic | Callas
- Сообщения
- 398
- Реакции
- 211
Ещё бы научить этот экшен налету миллиметры в сантиметры конвертить не меняя общие настройки. Менеджер просит расчёты в см выдавать, а я привык в акробате в миллиметрах работать. Ну да ладно запятую на один знак и сам передвину))
