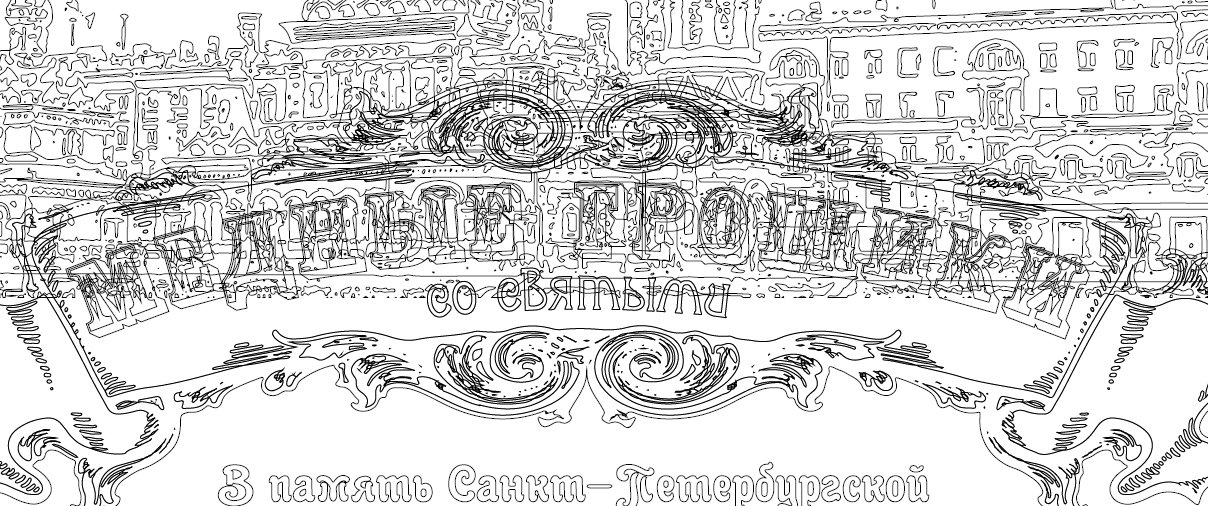

После трассировки фото множество объектов было сгруппировано и объеденино. Но программа для гравировки лазером требует чтобы всё было одним объектом, на примере видно, что получилось. Как только не пробовал объединять, не делается один объект. Прошу помощи!
[AI CC-CC2022] Как сделать один объект из множества после трассировки
- Автор темы Олег67
- Дата начала
lexter77
12 лет на форуме
- Сообщения
- 844
- Реакции
- 362
Ну как — руками. Делать после трассировки Expand и убирать все лишнее, хоть стандартными способами работы с векторными объектами: объединение, вычитание и т.д.
Очень помогут плагины для оптимизации векторных изображений вроде VectorFirstAid.
А у вас под "медными грошиками" здание, которого там быть не должно.
Ну и параметры трассировки нужно подбирать, возможно разбивать картинку и трассировать разные части отдельно (например, участки с мелкими объектами).

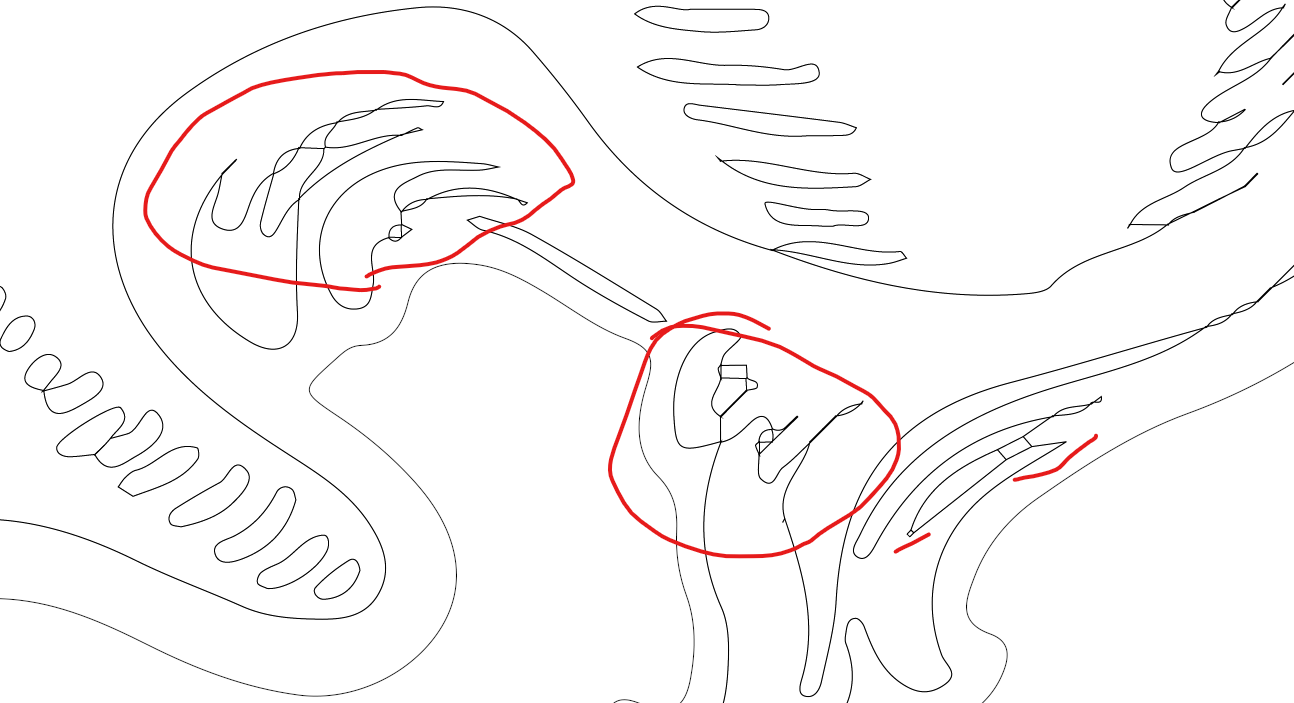

У вас сейчас черт те что местами:
Вот программа и ругается.
Очень помогут плагины для оптимизации векторных изображений вроде VectorFirstAid.
А у вас под "медными грошиками" здание, которого там быть не должно.
Ну и параметры трассировки нужно подбирать, возможно разбивать картинку и трассировать разные части отдельно (например, участки с мелкими объектами).
У вас сейчас черт те что местами:
Вот программа и ругается.
lexter77
12 лет на форуме
- Сообщения
- 844
- Реакции
- 362
В первую очередь определиться что именно вы хотите автоматизировать. Так, чтобы после трассировки нажать одну кнопку и все стало как надо — не получится. Поэтому ищите плагины под конкретные задачи: объединить объекты по определенным признакам, выровнять перекрученные кривые и т.д.
Спасибо! Вот здесь и ищу эти плагины, если кто-то сталкивался с подобными задачами. Автоматизировать хочу, чтобы нажать 10 кнопочек или хотя бы 100, но вручную на миллион объектов- не выход
Gadalka
R.I.P.
- Сообщения
- 2 530
- Реакции
- 869
Начните с подготовки фото для трассировки. Например, переведите в битмап.
- Сообщения
- 33 702
- Реакции
- 11 004
Ваша проблема, на самом деле - это целый комплекс проблем, связанных с неидеальностью трассировки. Каждая подпроблема из этой совокупности требует своего решения для каждого конкретного случая.
Для начала, просто попробуйте сформулировать по пунктам, что именно не устраивает плоттер в результате автотрассировки, и, скорее всего, бОльшую часть проблем вы сможете решить сами. Решение оставшихся легко найдете простым поиском по форуму.
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438
В растр не попробовал и трейсить заново, но спасибо за помощь! А экшен помог, повозился конечно, но производство приняло файл. огромное спасибо!

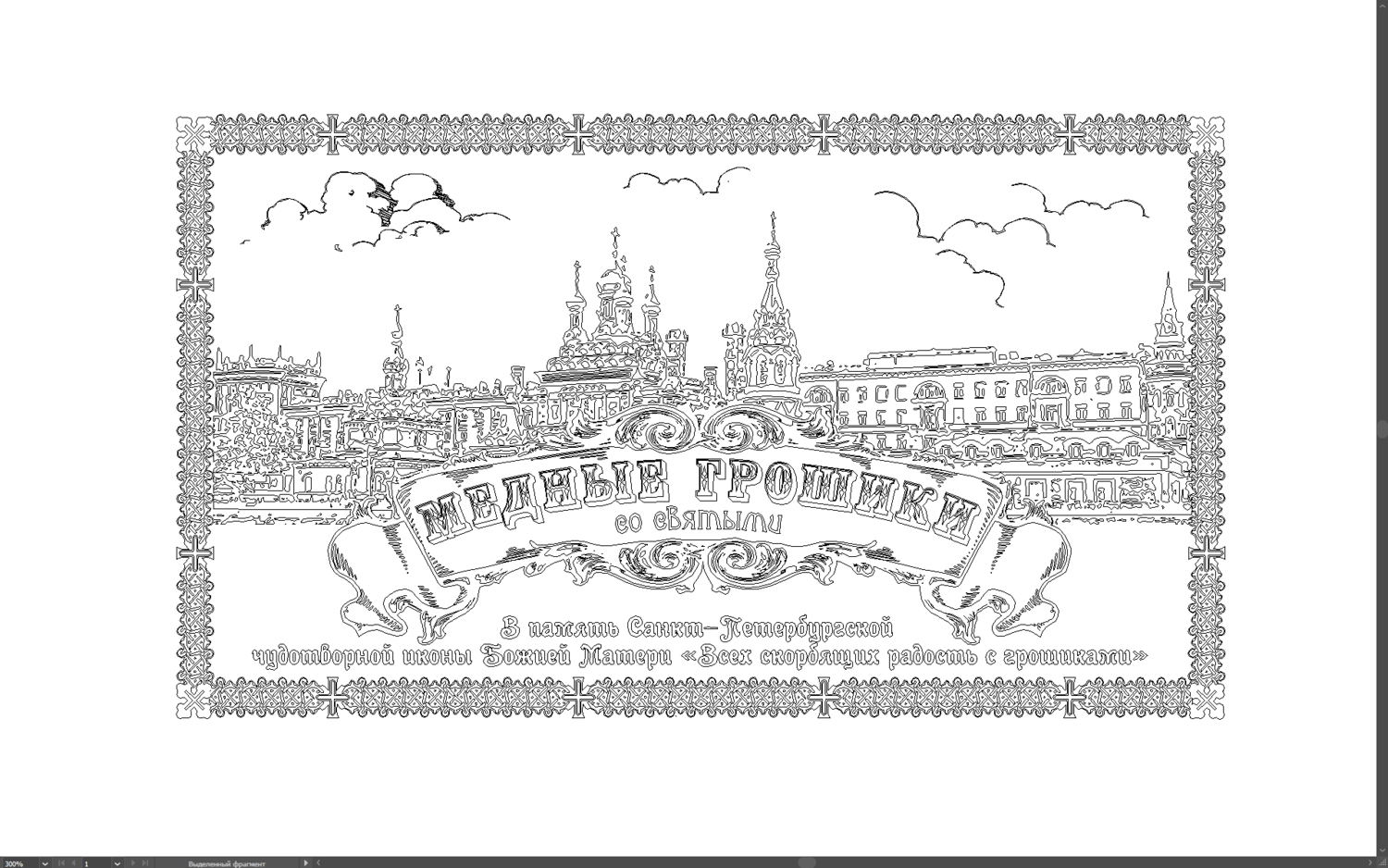

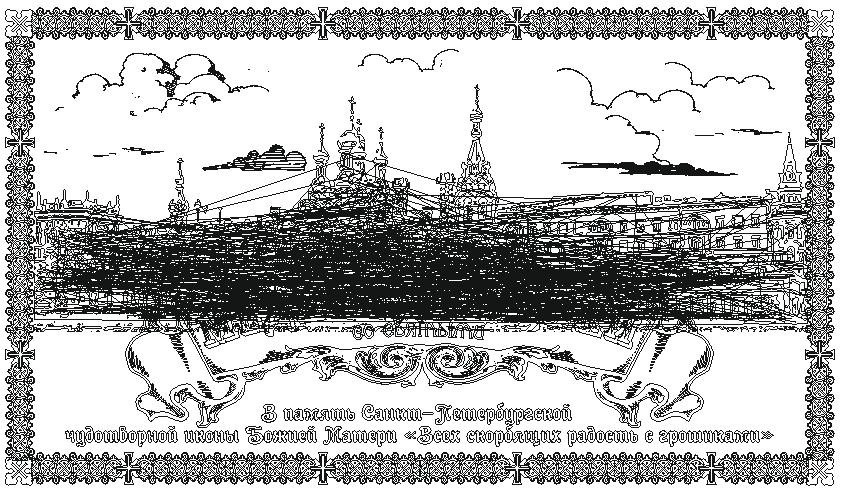

Чтобы понять, как у вас получилось - нужен режим контура... Спасибо за участие!
Спасибо! Согласен, какую программу реально используете для трассировки, кроме штатной для таких сложных объектов?
- Сообщения
- 33 702
- Реакции
- 11 004
У штатной программы (иллюстратора) великое множество настраиваемых параметров, играясь с которыми можно получить более-менее нормальные результаты для определенных случаев, хотя это требует серькзных навыков. Гораздо проще настраивать трассировку в кореле, однако и возможности сильнее ограничены. Ну если уж для совсем тонких ценителей - взять какой нибудь VectorMagic, который, если верить легендам, творит чудеса. Лично я не доверяю трассировщикам вообще, отрисовываю по возможности, руками. В самом крайнем случае использую фотошоповский selection to path, что в вашем случае, как я понимаю (векторизация монохромного изображения под плоттер) тоже один из лучших вариантов.

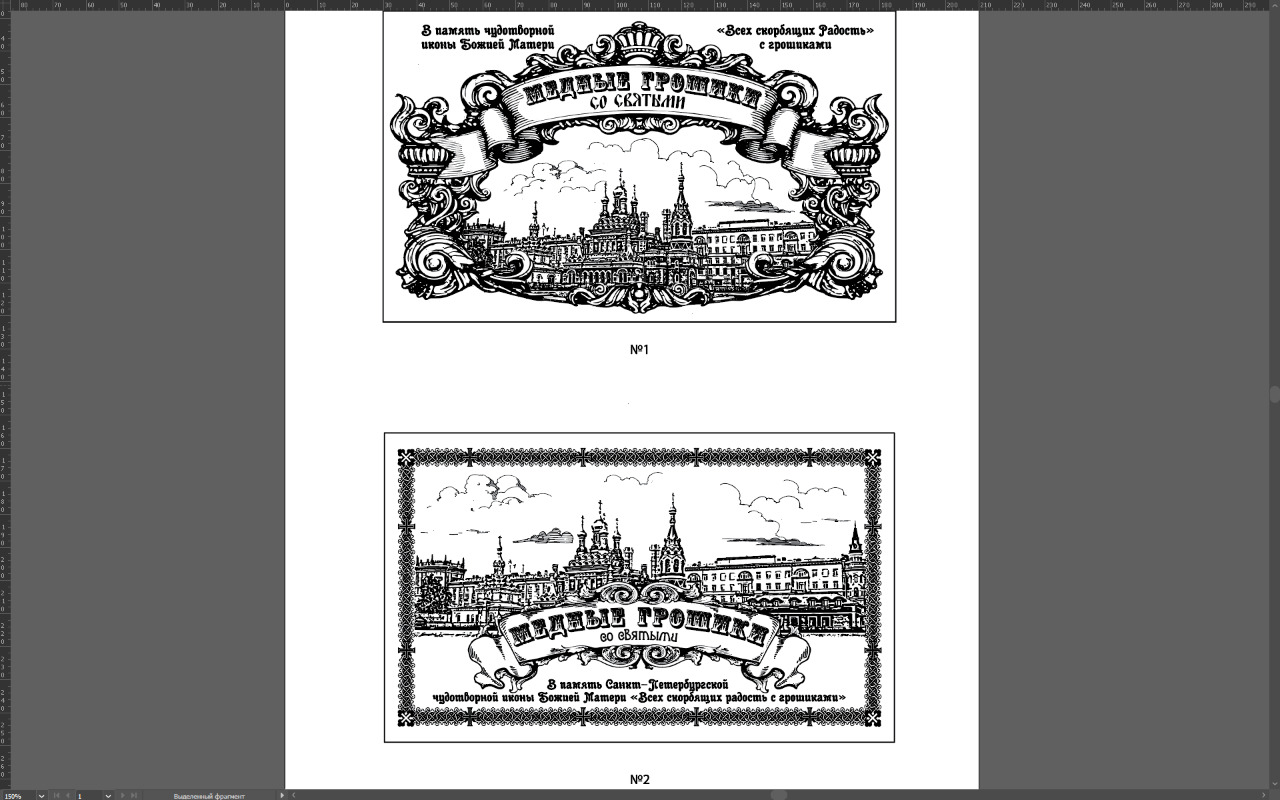

Спасибо! Здесь задача была сделать макет для гравировки лазером деревянных коробочек. Я игрался сильно и долго со штатной программой (иллюстратора и корела) и отдал предпочтение иллюстратору) Надо попробовать VectorMagic и фотошоповский selection to path. Спасибо ещё раз всем, друзья!
