Как сделать трепинг в PDF Toolbox на растровое изображение?

[Черная тигра]

Есть макет, растровый фон а поверх пантон.
Нужно, чтобы выворотка на растрововм фон была меньше чем пантон.
У меня на оборот обводка получается по пантону, а выворотка растровая не уменьшается.

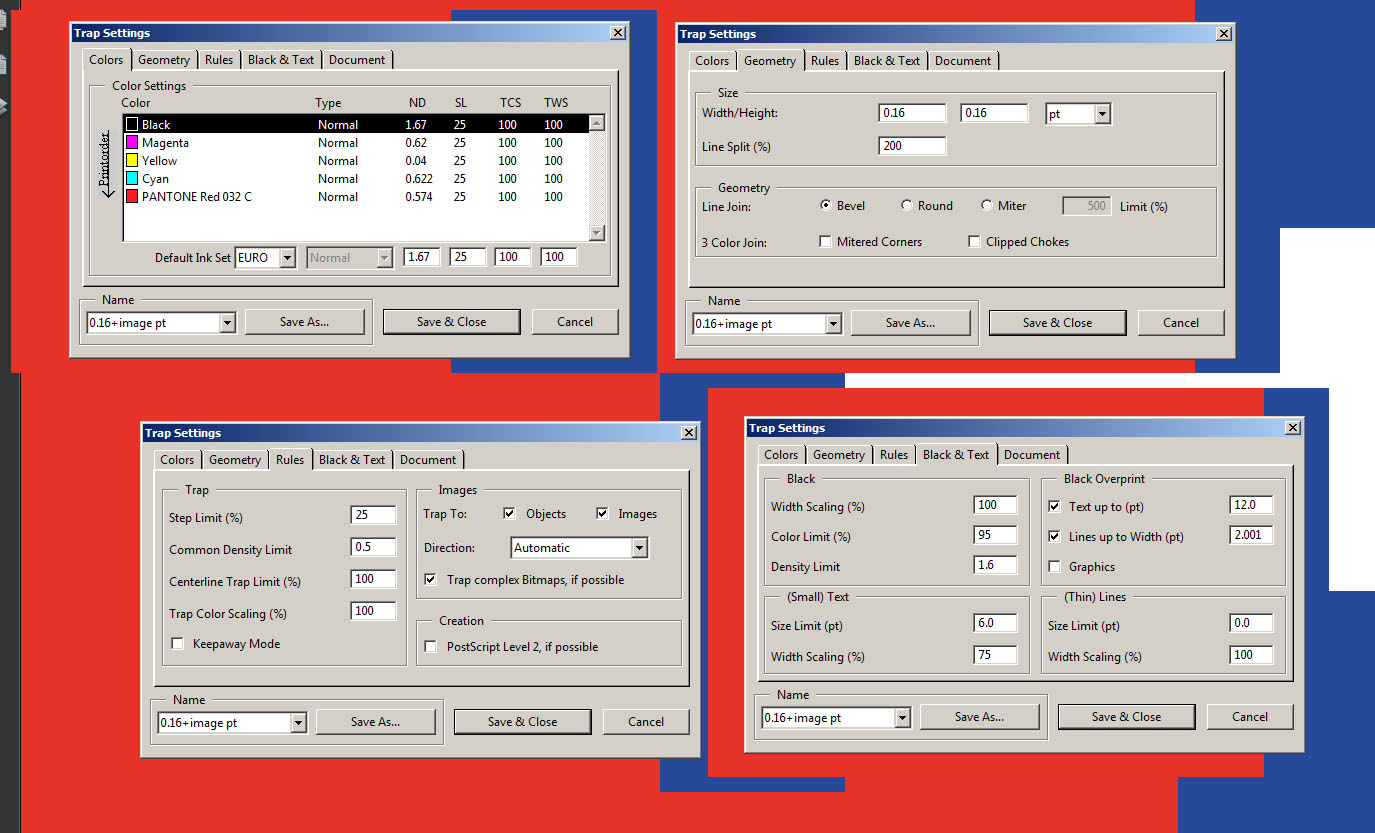

Прилагаю настройки треппинга.
Помогите, что надо нажать, чтобы получилось



[~RA~]

Не по теме:
Странный подход у вашего работодателя. Столько денег в софт и ни копейки в людей.



[Gadalka]

Надпись Images видите? Поиграйтесь в том районе.

И ещё: Вы уверены, что краски на печатной машине стоят именно в таком порядке?



[Черная тигра]

Надпись Images видите? Поиграйтесь в том районе.

И ещё: Вы уверены, что краски на печатной машине стоят именно в таком порядке?

Пантон последний....
Все выбирала, около Images, ничего не получается.
Треппинг на растре получается, когда понижаю цифры в Density limit, но это по моему не то



[Gadalka]

Пантон последний....

Я про то, что повыше немного.

Треппинг на растре получается, когда понижаю цифры в Density limit, но это по моему не то

Тогда поднимите у пантона циферки в ND (повыше, чем в Density limit)

(Если честно, лень объяснять, что каждый пункт настройки значит, если порыться на форуме -- найти можно)
Ну и Heidelberg Prinect PDF Toolbox 4.x User Guide RUS



[romyk]

Что-то мне подсказывает, что окно Direction во вкладке Rules, сделано не просто так



[Черная тигра]

Может в

Что-то мне подсказывает, что окно Direction во вкладке Rules, сделано не просто так

не вижу там окна Direction



[Gadalka]

не вижу там окна Direction



[Черная тигра]

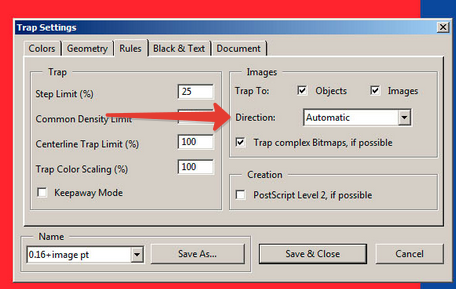

Посмотреть вложение 106688

аа извинюсь....но оно всё равно не работает



[Gadalka]

аа извинюсь....но оно всё равно не работает

Значит считает, что пантон светлее, чем картинка. Увеличьте ND у пантона, направление поменяется.



[romyk]

Не знаю, у кого как, но у меня настройка Into Image однозначно треппингует на изображения, не обращая внимания на все остальное.
