[AI CC-CC2022] как скруглить только острые углы?

[Удалённый пользователь 10719]

Есть задача: в файле для плоттерной резки слишком острые углы. Их просят скруглить. Только острые, другие оставить как есть. Подозреваю уже есть скрипт или встроенное простое решение. Пробую Offset Path, но получается смещение в + или - и не только острые углы, но и остальные.
Подскажите быстрый способ, плиз!



[_MBK_]

Скажем, 85 градусов это слишком острый или не слишком?



[Fog_patch]

Скажем, 85 градусов это слишком острый или не слишком?

Очевидно не слишком. Слишком острый, это 1-20, кмк.



[Удалённый пользователь 10719]

Но по сути, есть в иллюстраторе такой способ решения вышеописанной проблемы?



[Fog_patch]

@pepperoni, Не знаю, не встречал. Могу написать скрипт, но только за деньги.



[_MBK_]

Я тоже могу, но за более большие деньги, ибо художника обидеть легко



[Удалённый пользователь 10719]

@pepperoni, Не знаю, не встречал. Могу написать скрипт, но только за деньги.

спасибо, я попытаюсь пока штатными средствами. Помню, что уже делал когда-то, но не помню как.



[Удалённый пользователь 10719]

вношу поправку: острые углы меньше 15 градусов.
или, если такое возможно, настраивать остроту изменяемого угла.



[Fog_patch]

Если не скруглением, а отрубанием, то вполне можно через miter limit. Сначала уменьшаем кривую через offset path наполовину от толщины обводки, настраиваем лимит, убиваем обводку, объединяем.



[Удалённый пользователь 10719]

Effect>Stylize>Round Corners...
сделал так.
но скруглилось всё.



[Fog_patch]

@pepperoni, Попробуйте offset path использовать, как я сказал. Вроде получается. Именно через обводку (в настройках оффсетпаса лимит не трогать)



[Удалённый пользователь 10719]

@pepperoni, Попробуйте offset path использовать, как я сказал. Вроде получается. Именно через обводку (в настройках оффсетпаса лимит не трогать)

сначала уменьшил офсетом, со скруглением, потом тем же офсетом увеличил обратно. скругление осталось.



[Удалённый пользователь 10719]

кстати, live corners помогают, если выделить вручную вершины



[Fog_patch]

@pepperoni, Ммм... не понял... Делаем толстую обводку (кстати, именно толщиной обводки можно контролировать степень обрезки угла! см. нижнюю фигуру), например 10 пунктов, вызываем OffsetPath, забиваем -5 pt (можно вписать pt, даже если там миллиметры), потом expand > pathfinder > unite



[_MBK_]

Делаем толстую обводку (кстати, именно толщиной обводки можно контролировать степень обрезки угла! см. нижнюю фигуру), например 10 пунктов, вызываем OffsetPath, забиваем -5 pt (можно вписать pt, даже если там миллиметры), потом expand > pathfinder > unite

Это порочный путь, ибо основывается он на баге



[Удалённый пользователь 10719]

@pepperoni, Ммм... не понял... Делаем толстую обводку (кстати, именно толщиной обводки можно контролировать степень обрезки угла! см. нижнюю фигуру), например 10 пунктов, вызываем OffsetPath, забиваем -5 pt (можно вписать pt, даже если там миллиметры), потом expand > pathfinder > unite

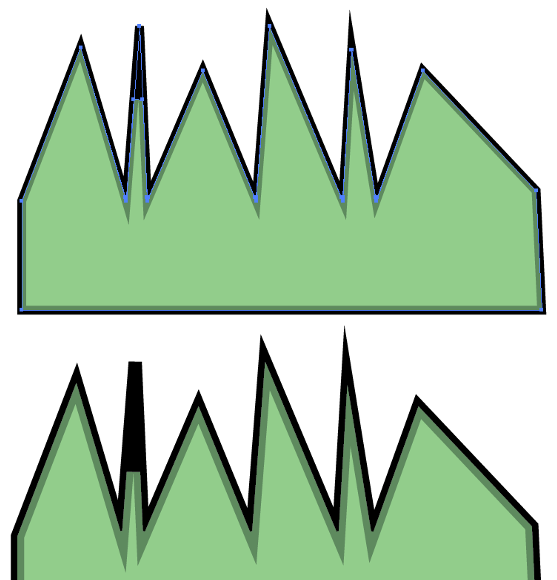

Посмотреть вложение 85589

в OffsetPath есть скругление - когда первый раз внутрь применяю, скругления нет. потом меняю минус на плюс - скругление и происходит.



[Fog_patch]

Это порочный путь, ибо основывается он на баге

На каком баге?



[_MBK_]

На каком баге?

Ты считаешь это фичей?



[Fog_patch]

@_MBK_, Что конкретно?



[Fog_patch]

в OffsetPath есть скругление

Да, только я не понял, как скруглить самый острый угол. А вот моим методом я его гарантированно отрубаю с заданной степенью отрубания. Даже градус угла могу настроить +-.
