[ID CS4-CS6] Как сверстать «бесконечную» открытку в ID?

Статус
Закрыто для дальнейших ответов.
rina_mak

rina_mak

Участник
Топикстартер
Сообщения
12
Реакции
0
Здравствуйте. Помогите решить задачу по верстке. Нужно подготовить к печати «бесконечную» открытку в ID. Такая открытка еще называется буклет-трансформер или never ending card. У меня на руках только образец. Размеры готового изделия 140 х 140 мм. Перерыла весь интернет - нашла только как делать подобный буклет/открытку вручную. Обычные буклеты верстаю без проблем. Но здесь - особый случай. Есть места склейки, отдельные элементы, биговка и др. Много вопросов возникает. Как подготовить такой макет к печати в ID? Уважаемые профессионалы, помогите, пожалуйста.

Должно получиться при правильной верстке:
IMG_1107_orig1_s.jpg IMG_1108_orig2_s.jpg IMG_1109_orig3_s.jpg IMG_1110_orig4_s.jpg
Буклет в разобранном виде по квадратам: лицо и оборот (2 полоски - 140 х 70мм, 2 полоски - 70 х 140мм):
brochure_1-1.jpg brochure_1-2.jpg brochure_1-3.jpg brochure_1-4.jpg

Верстайте разворотами, потом просто нужно будет хитрый спуск сделать.

~RA~ сказал(а):
Верстайте разворотами, потом просто нужно будет хитрый спуск сделать.
Нажмите, чтобы раскрыть...
Разворотами - как обложку верстают? Квадрат+квадрат? А как же рез посередине квадрата? Да и биговки здесь нет как обычно между разворотами... не понятно. Про хитрый спуск тоже поясните, пожалуйста.

Верстайте видимыми областями-картинками.

  • Спасибо
Реакции: Валера1966
rina_mak сказал(а):
Разворотами - как обложку верстают? Квадрат+квадрат? А как же рез посередине квадрата? Да и биговки здесь нет как обычно между разворотами... не понятно. Про хитрый спуск тоже поясните, пожалуйста.
Нажмите, чтобы раскрыть...
~RA~ сказал(а):
Верстайте видимыми областями-картинками.
Нажмите, чтобы раскрыть...
Загрузила два варианта. Здесь есть что-то похожее на то, о чем Вы говорите?
1)
2)

1

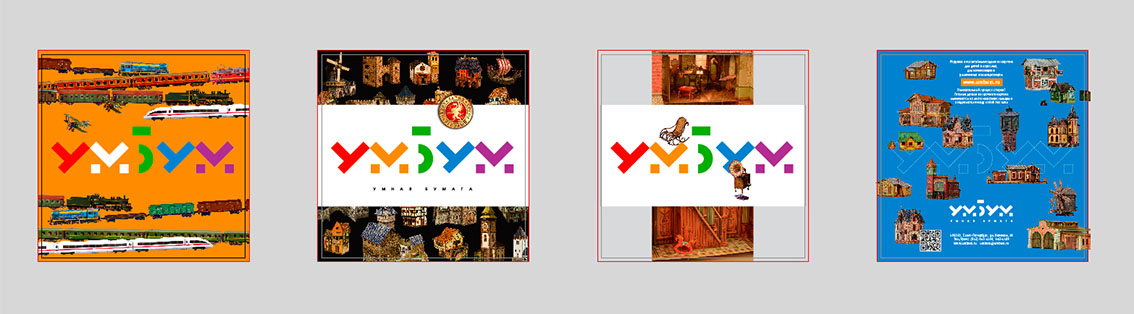

@rina_mak
посмотрите, авось сгодится ))

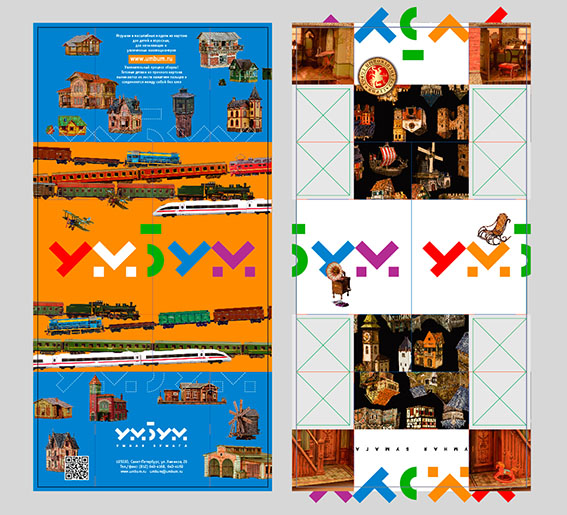

серые квадраты оставляем под клей




  • Спасибо
Реакции: garif
Оборотная сторона приведена справа (снизу). Ее придется сильно порезать, да. ))
В результате у меня в верстке всего две картинки -- лицо + оборот (как на нижней картинке).

Простите, я не стал разбираться в ваших вариантах.
Просто привел свой пример.

  • Спасибо
Реакции: rina_mak
Спасибо, хотя Ваш вариант больше похож на вторую схему, которую я выкладывала http://forum.rudtp.ru/attachments/hflexagon12-gif.84282/
С оранжевой и синей частью более-менее понятно, с оборотной стороной - ???

Области с клеем в макете как-то специально обозначаются?

Можете поставить перекрестья, как у меня. Или заштриховать.
Главное -- чтобы на них не было плотной запечатки краской, ведь они идут под клей.

@rina_mak, наверное на моих скриншотах недостаточно хорошо видно, как резать/крутить кусочки картинок на обороте.
Скрины побольше можете взять здесь.

  • Спасибо
Реакции: rina_mak
На сколько я могу судить по моему образцу, то клей - это двучторонний скотч, да еще поверх ламинацией пленкой. Так что плотность запечатки в моем случае не будет иметь значения.
Как у Вас одним листом 4+4 - удобно. С оборотной стороной придется голову поломать еще. У Вас на картинке мелковато, линии реза и биговки на таком необычном макете как-то обозначаются?

Evgen сказал(а):
Мы обозначаем красным биговку, синим -- рез.
Нажмите, чтобы раскрыть...
Достаточно направляющие покрасить или линиями? (извините, не сталкивалась раньше с клеем и с резами такого типа, только по контуру или фигурной вырубкой)

Я говорил про то, что на моих скринах красными линиями обозначены биговки, синими -- рез.
Не понимаю, для чего вам красить направляющие.

Еще уточнение - так же успешно можно сделать этот макет в AI?
