[CDR 2017-2022] Как в corel выпрямить кривую

[lesh0]

Здравствуйте!
Я работаю в наружней рекламе, делаем вывески.
Возникла задача.
Имеются буквы в кривых, с узлами, по которым происходит гибка на чпу.
Как "распрямить" букву в одну линию, но сохранить при этом расстояния между узлами?

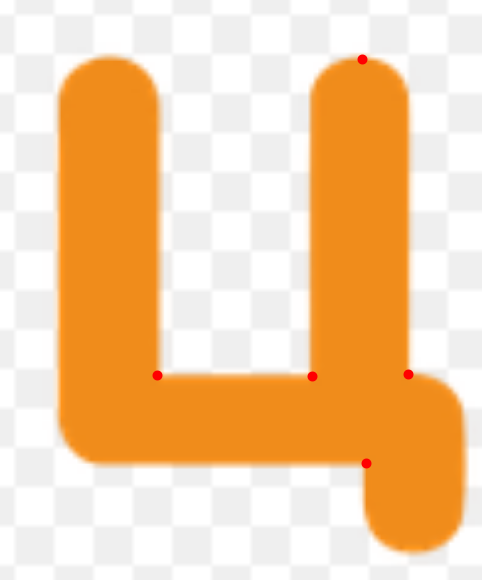

Допустим, это буква "ц"
Опишите пожалуйста порядок действий, очень надо...наш специалист дизайнер ниасислил эту задачу....



[mnemonix]

Так понял - надо сделать всё одной прямой и сохранить узлы при этом? Типа для гибки?



[~RA~]

Посмотреть длины участков между точками и нарисовать по-новой – минуты полторы. Точно нужна автоматизация?



[mnemonix]

Опять же шрифт-шрифту рознь: там на одной кривой 1 узел или 20 может быть.

нарисовать по-новой

Согласен, а на потоке употеют.



[~RA~]

Сам спросил, сам отвечу, ибо ответ на мой вопрос был в стартовом посте.

автоматизация

не

нужна

нужен

порядок действий



[mnemonix]

Неясно железо, под которое нужно решить вопрос. E-cut в руки или как? Опять же радиусы у букв оооочень разные, к тому же если они там присутствуют.



[_MBK_]

IMHO только макрос писать.
Благо, он несложный будет.



[mnemonix]

несложный будет

Выпрямить не проблема, проблема обратно загнуть с нужными параметрами.



[~RA~]

обратно загнуть

задачи не стоит.



[mnemonix]

происходит гибка на чпу

​

Вроде в вопросе обозначили или я всё неправильно перепутал))



[~RA~]

ТС пропал. Видимо ждёт, пока мы сами догадаемся, что ему нужно.



[_MBK_]

Выпрямить не проблема

Ну по любому без макроса никак. В кореле разве есть встроенные средства замера расстояния между двумя нодами?



[mnemonix]

пока мы сами догадаемся



[mnemonix]

есть встроенные средства замера расстояния между двумя нодами

Разорванными - да.



[Asvad]

Подозреваю неправильно сформулированную задачу от ТС.
Видимо хочет выпрямить кривую и измерить длину материала для объемных букв.
Теперь Corel делает это автоматом.
Лет 20 назад я еще в Corel 4 измерял длину кривой штатными средствами. Для рекламщиков.



[_MBK_]

Видимо хочет выпрямить кривую и измерить длину материала для объемных букв.

Ну ему нужна не только длина кривой, а еще и длины всех ее сегментов



[lesh0]

Здравствуйте все! Задача была обрисована, нужна прямая заготовка. Радиусы можно без проблем выгнуть вручную.
Нет, никто не будет перерисовывать каждую букву вручную, просто как обычно спихнут все на сборщиков.
А ему надо:
1. разогнуть согнутую на бортогибе букву, чтобы закатать ее цветной пленкой
2.закатать пленкой и профенить
2. согнуть обратно, приклеив к акрилу

Как правило, в месте надреза места сгиба алюминий ломается на 2-й попытке разгибания. И там приходится ставить уголок для склеивания.



[DukereD]

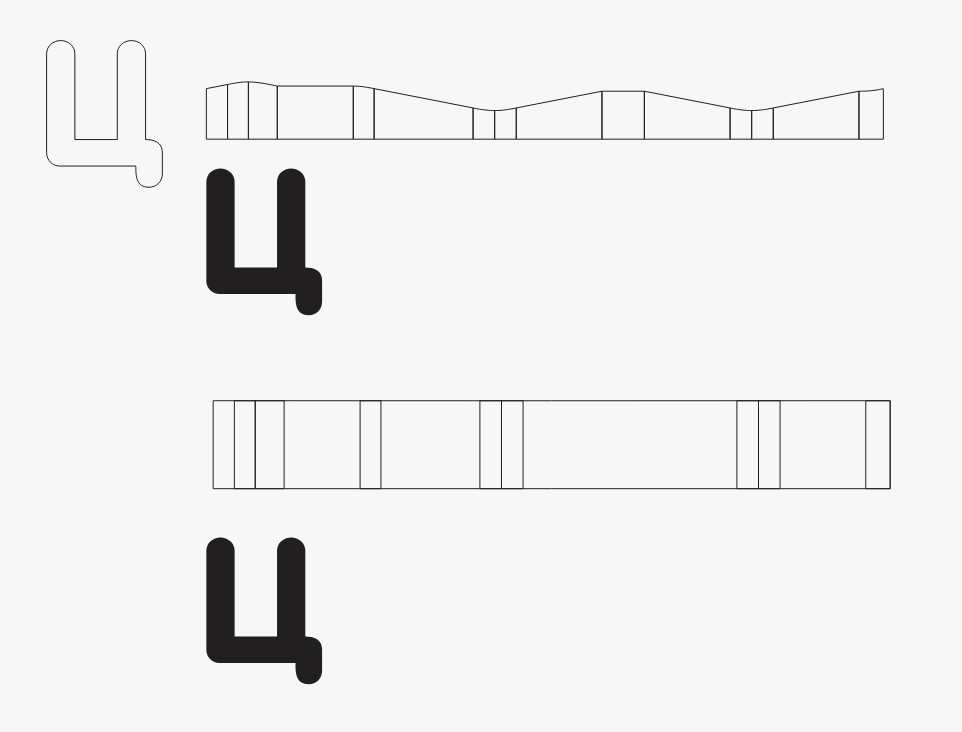

я так понял что нужно лишь построить периметр.
такое умеет мой макрос. в функции гибкий рез.

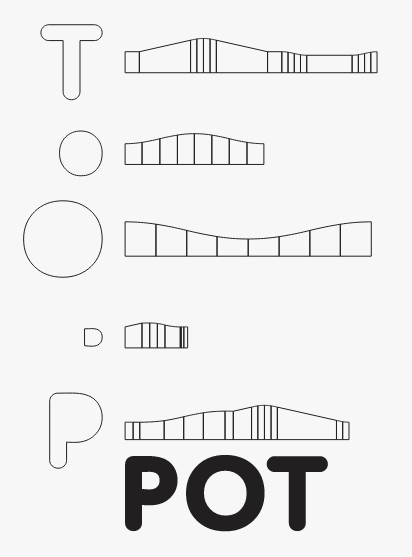

не так давно я еще добавил генератор наклонных периметров



[lesh0]

Видимо хочет выпрямить кривую и измерить длину материала для объемных букв.

нет



[dastin]

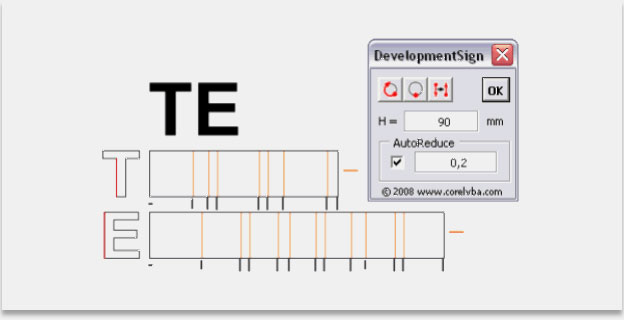

Макрос для построения развертки боковой поверхности объемной буквы с линиями сгиба.
дата: 2008 год
Будет очень полезен людям, работающим в рекламной сфере.

на родном сайте corelvba.com уже недоступен - но остался тут
