Как визуализировать цветовой охват измеренных данных?

Д

Дамилола

Участник
Топикстартер
Сообщения
4
Реакции
0
Приветствую. Возможно глупый вопрос, но такой возможности я чего-то не находил. Есть ли возможности посмотреть цветовой охват не профиля, а измеренных данных мишени без каких-либо профилей? Т.е. вывели мишень, измерили и посмотрели данные условно в PE Gamut View. В PE Gamut View принимает файлы только расширения .icc и .icm, а измеренные данные мишени сохраняются в формате .txt. Если есть, то подскажите как. Спасибо.

Возьмите ColorAnt от ColorLogic и смотрите. Он как раз в пробном режиме всё это покажет.

  • Спасибо
Реакции: minos и Дамилола

Вложения

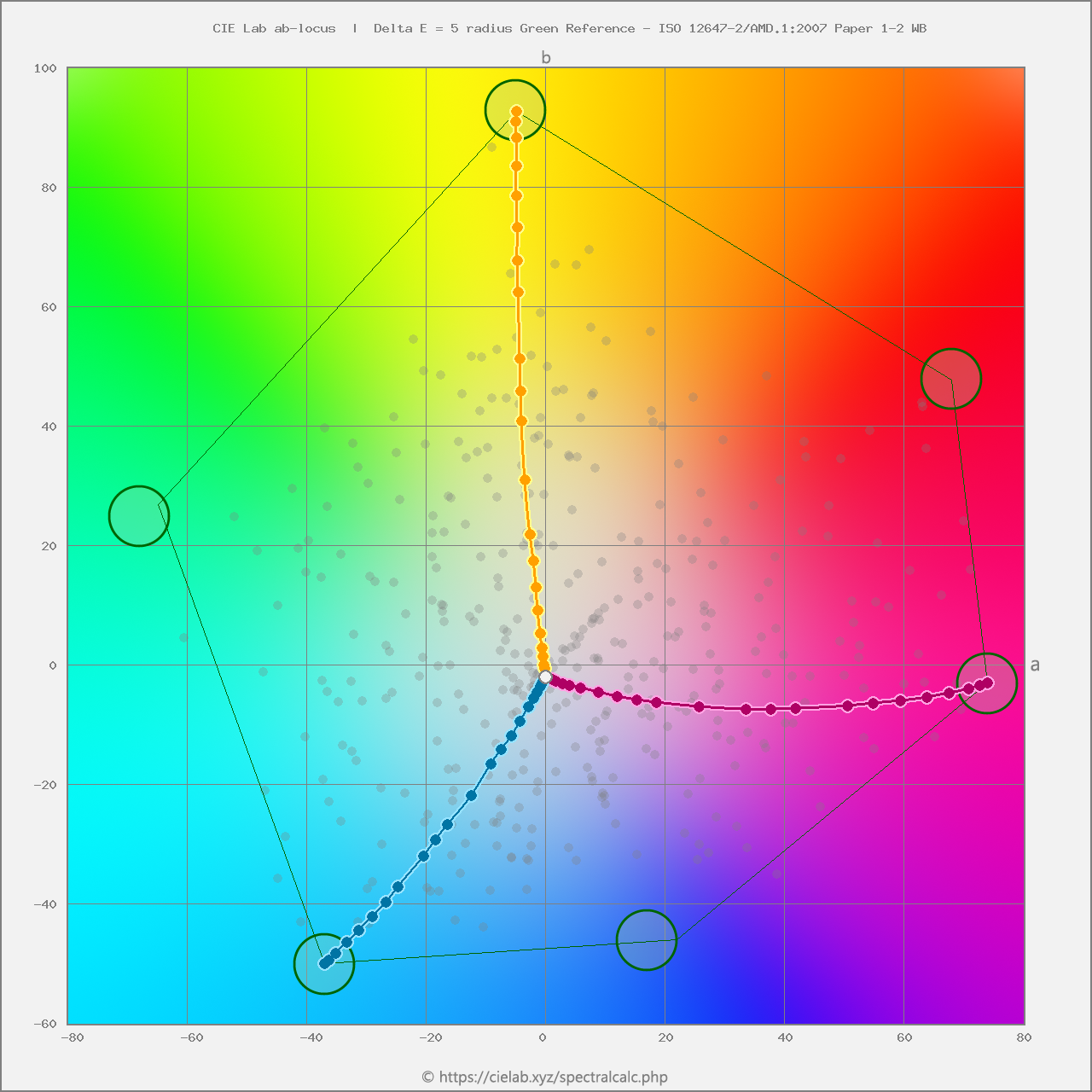

  • Spectralcalc_PNG_image_2022_03_20_18_34_36_PM.png
    829.8 КБ · Просм.: 193

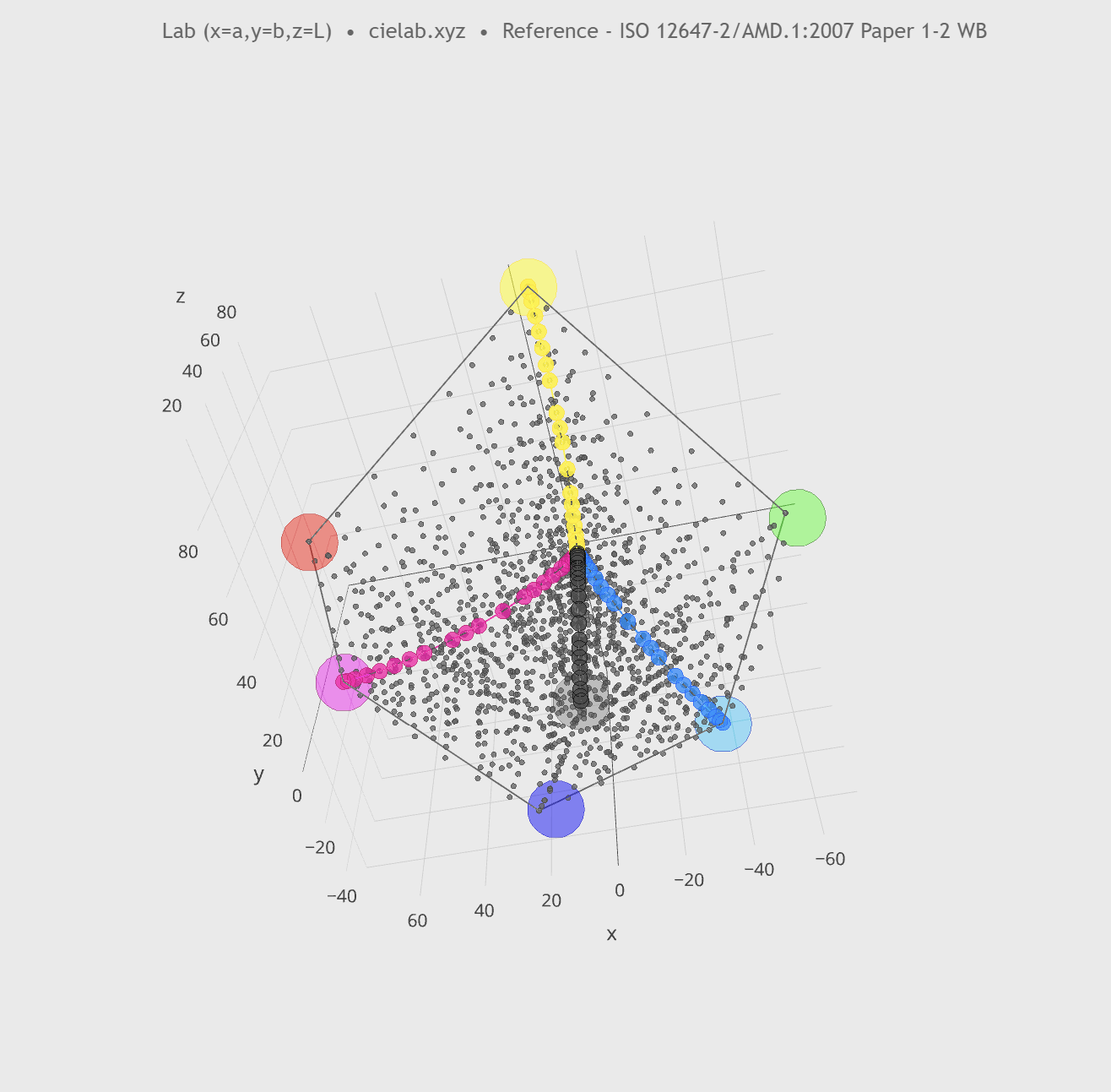

  • spcl_3D.png
    167.1 КБ · Просм.: 204
  • Спасибо
Реакции: jazzy и Дамилола

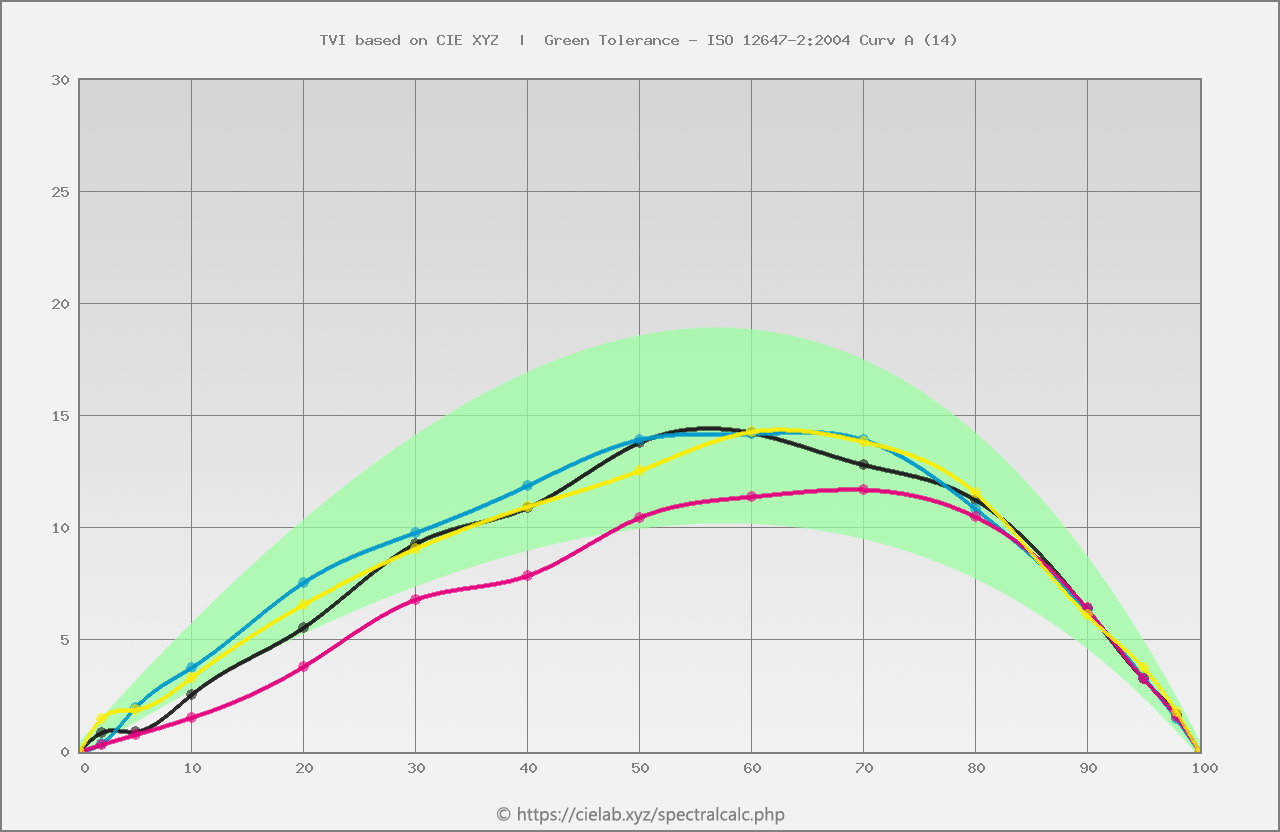

Да, помимо цветового охвата, еще тонопередающие характеристики по измеренным данным удобно не только визуализировать, но и по ним калибровку считать там же. Визуализация, кстати, задействует полноценно кубическую интерполяцию в сплайновой прорисовке кривых, если полениться ее запрограммировать - получится не совсем адекватный график, по типу как у MT.


Вложения

  • Spectralcalc_PNG_image_2022_03_21_00_38_33_AM.png
    183.3 КБ · Просм.: 196
alex103 сказал(а):
Возьмите ColorAnt от ColorLogic и смотрите. Он как раз в пробном режиме всё это покажет.
Нажмите, чтобы раскрыть...
Попробовал. Показывает. Однако столкнулся с другой проблемой. Измеренные данные в i1profier не принимает. Пишет, что данные отсутствуют. Зато принимает файлы измеренные через PM Measure Tools. Открыв каждый из них, видно, что они действительно отличаются. Я бы сделал замеры через Measure Tools, но он кастомные мишение позволяет измерять только по одному патчу в отличие от i1profiler'a. Тогда может подскажите ещё ПО, которое измеряет кастомные мишение не по одному патчу и сохраняет их в виде, принимаемом ColorAnt'ом?

alex103 сказал(а):
Сохраняйте промеры в i1Profiller CGATS Spectral
Нажмите, чтобы раскрыть...
Спасибо. Всем кто отписывался выше тоже. Но... В ColorAnte? как и по ссылки выше? не нашел возможности загрузить два файла измерений, и наложить их друг на друга на одном графике, чтобы сравнить. Может быть и тут подскажете, где это можно сделать?

может быть тогда ColorThink?

Или ColorTool от Heidelberg. ColorThink работает с профилями, данные достаточно странно представляет.

Ну и еще очевидное: я иногда складываю графики в фотошопе слоями с оверлей типа.

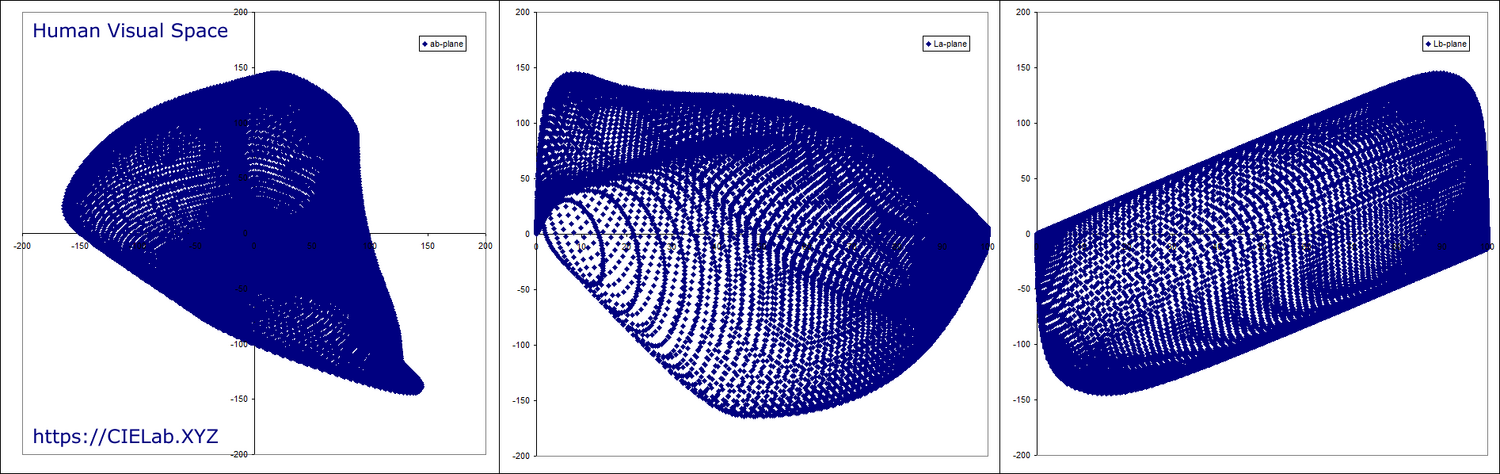

И не пренебрегайте простым EXcel - в нем построить графики по лабам совсем не сложно (скриншот)


Вложения

  • HVS_plane.png
    492.1 КБ · Просм.: 207

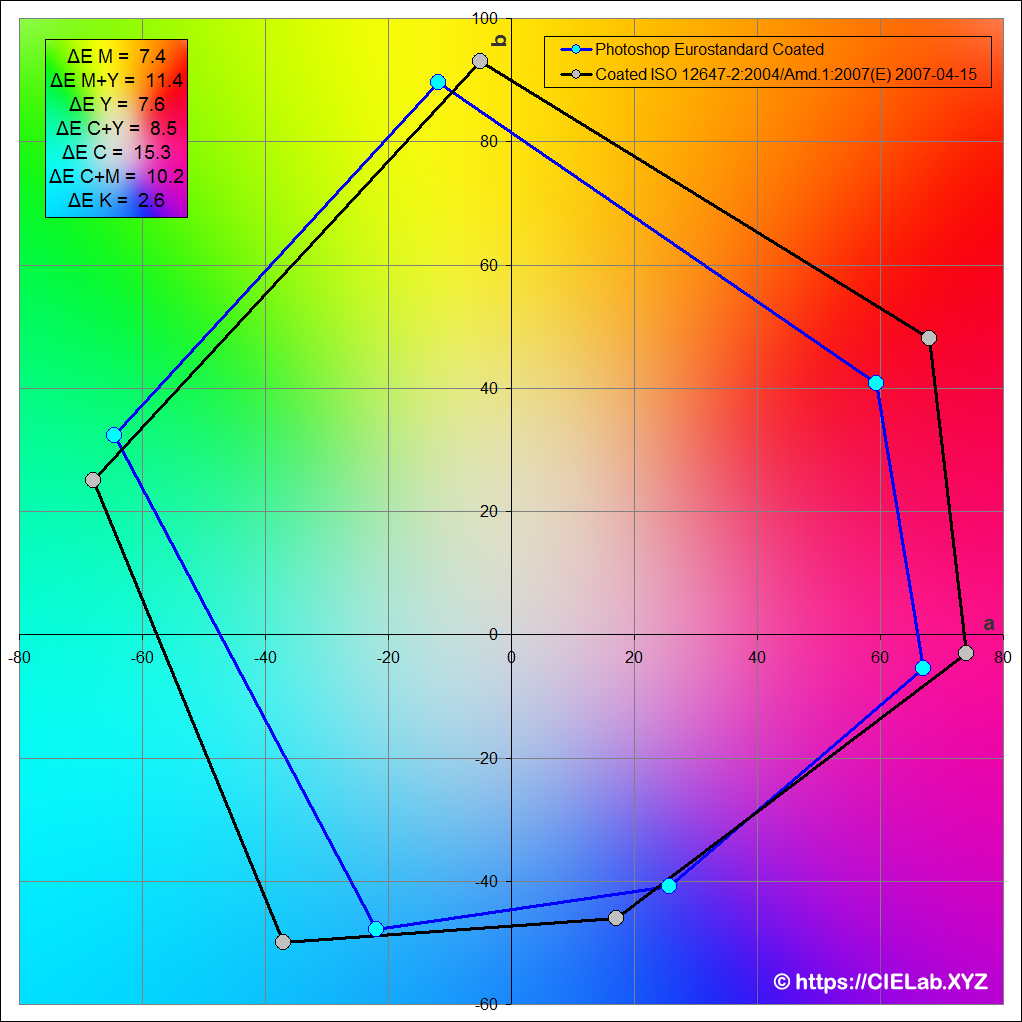

Еще примерчик сравнения краев двух охватов в Excel.
Если хотите такой же красивый фон подставить в график с правильными углами по hue - здесь можете взять C I E L a b . X Y Z • Строим цветовой круг


Вложения

  • Kriterium_ISOCoatedvsAdobe_ris2.png
    639.4 КБ · Просм.: 220
  • Спасибо
Реакции: Дамилола и alex103
Дамилола сказал(а):
Спасибо. Всем кто отписывался выше тоже. Но... В ColorAnte? как и по ссылки выше? не нашел возможности загрузить два файла измерений, и наложить их друг на друга на одном графике, чтобы сравнить. Может быть и тут подскажете, где это можно сделать?
Нажмите, чтобы раскрыть...

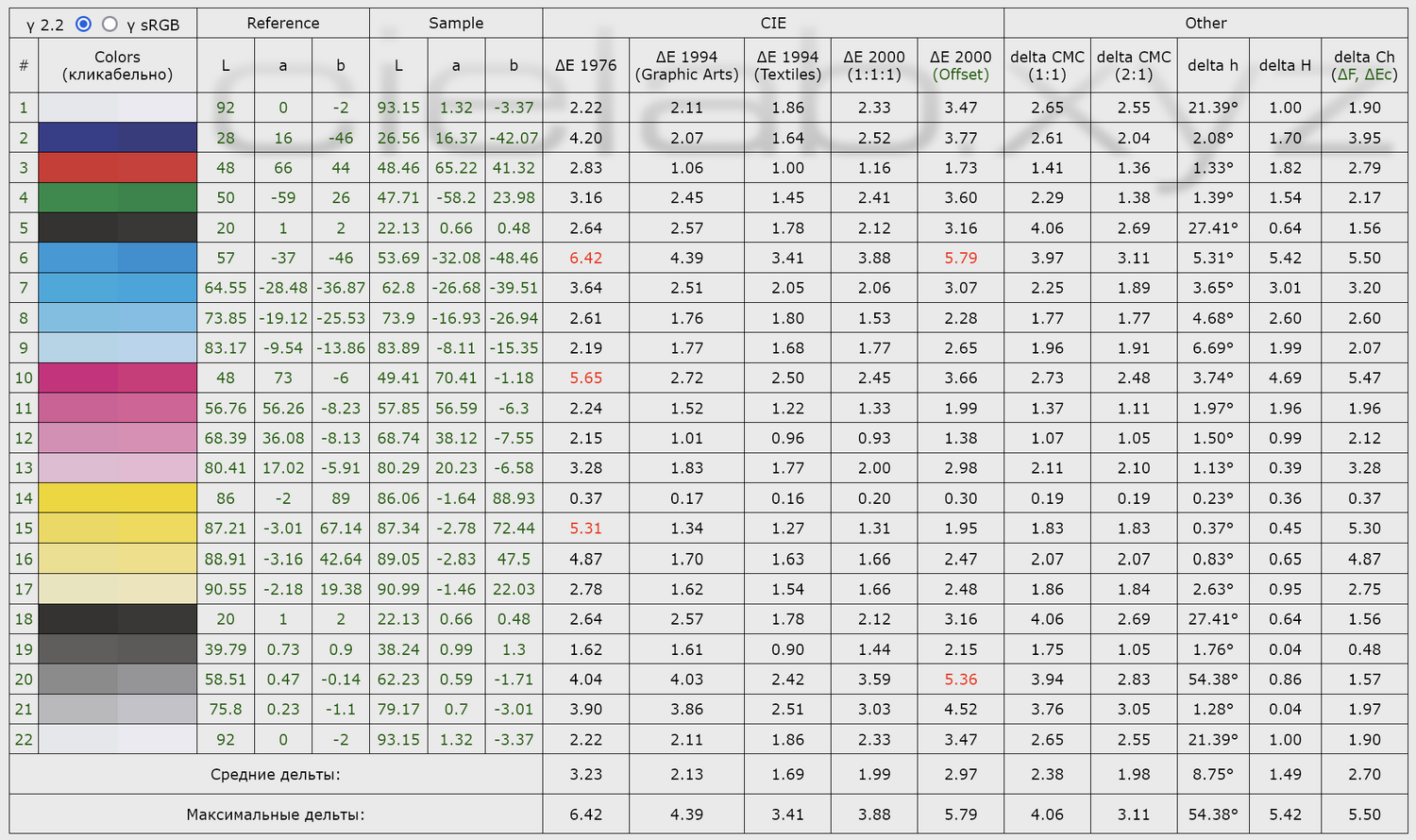

Загрузить там можно два файла измерений, а вот наложить друг на друга на одном графике нет. Можно просто сравнить два измерения и посмотреть различия для каждого патча, а также статистику, типа срденее отклонение, медианное и тому подобное.
