Как воссоздать крой коробки?

Черная тигра

В бане
Топикстартер
Сообщения
413
Реакции
15
Есть готовая коробка, нужно сделать с нее штамп на компьютере
1. Мне нужно эту коробку отсканировать?
2. Обрисовать
3. Сделать расчеты с учетом, что биги заедают размер

Скажите я всё правильно делаю?

Рассуждаете здраво.

Последнее редактирование:
Есть готовая коробка, нужно сделать с нее штамп на компьютере
1. Мне нужно эту коробку отсканировать?
2. Обрисовать
3. Сделать расчеты с учетом, что биги заедают размер

Скажите я всё правильно делаю?
Если не ошибаюсь, то каждый биг укорачивает размер на половину толщины материала из которого сделанна коробка.

А распечатать коробку потом обязательно?
А если она на плотном картоне, как я ее распечатаю?

А распечатать коробку потом обязательно?
А если она на плотном картоне, как я ее распечатаю?
Распечатать конечно обязательно. Вы можете ее распечатать на обычной бумаге, потом наклеить на картон
Ну или если есть плотер, то вырезать эту коробку на нем на картоне

  • Спасибо
Реакции: Черная тигра
Распечатать конечно обязательно. Вы можете ее распечатать на обычной бумаге, потом наклеить на картон
Ну или если есть плотер, то вырезать эту коробку на нем на картоне

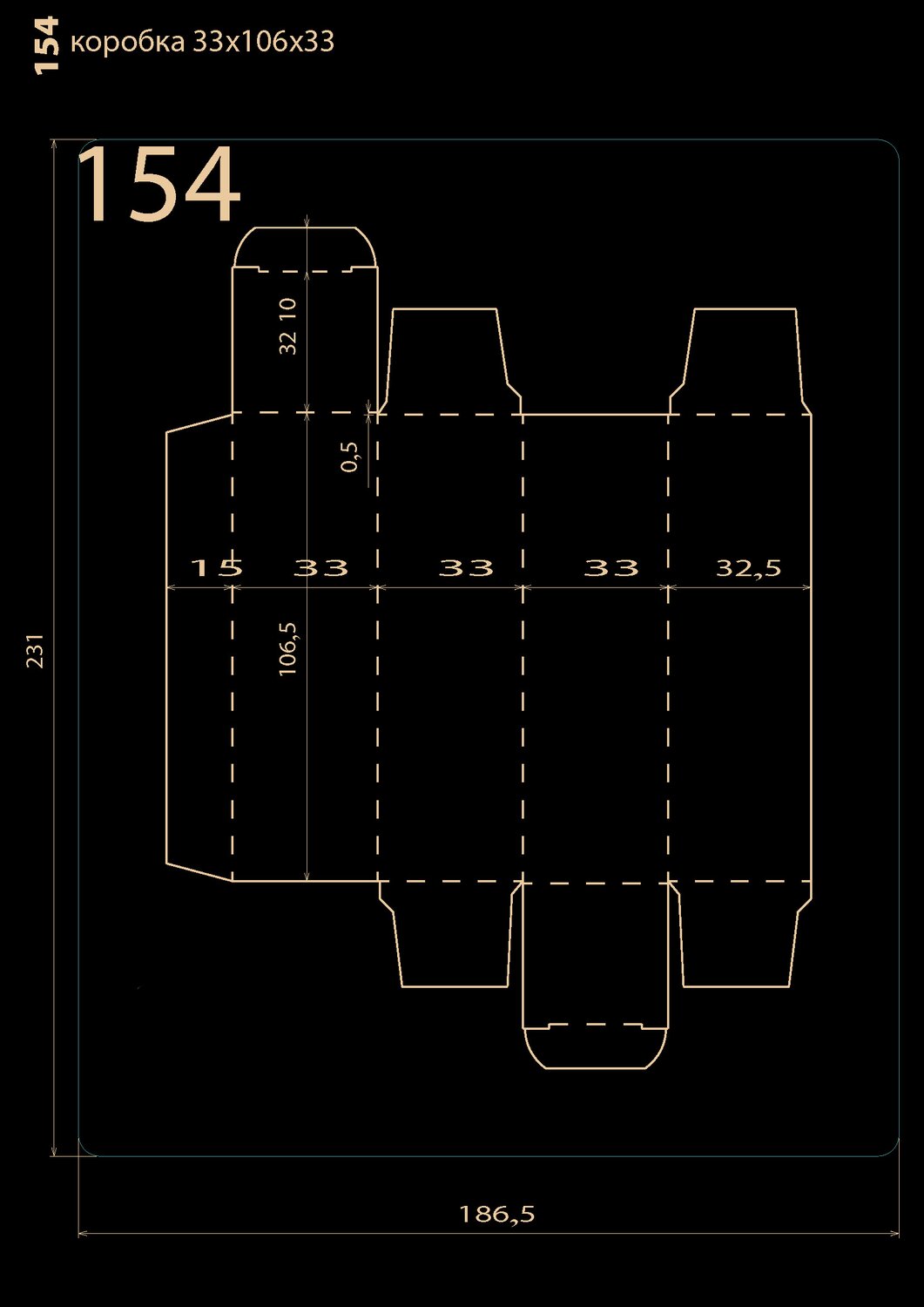

Нашла чертеж как пример
Написано, что коробка 33мм, а тут же получается аж миллиметр на биг заесться……….
надо же добавлять запас на биг к данному размеру, чтобы размеры потом соответствовали ?


Вложения

  • ииро.jpg
    76.8 КБ · Просм.: 260
Зависит от толщин материалов. Эта коробка, судя по крою для плотного картона, не МГК.

Зависит от толщин материалов. Эта коробка, судя по крою для плотного картона, не МГК.
Тут просто на крое написано 33мм и в заданных размерах коробки написано 33мм.
А ведь при биговке 33мм съедятся?....или возможно я что то не понимаю

Это не чертеж а условная схема.

на офстеном картоне припуски будут одни, на микрухе другие.
кому-то и так сойдет, а кто-то доработает.
либо иметь специальный софт, который умеет добавлять компенсации, либо иметь большой опыт и знать самим, либо вырезать и пробовать сложить.

Это не чертеж а условная схема.

на офстеном картоне припуски будут одни, на микрухе другие.
кому-то и так сойдет, а кто-то доработает.
либо иметь специальный софт, который умеет добавлять компенсации, либо иметь большой опыт и знать самим, либо вырезать и пробовать сложить.
Это штамп в работу.

Ну а вообще по смыслу, нужно добавить по 0,5мм к 33 мм?

а сканировать-то зачем?

если у вас в руках реальная коробка... то я как-то не понимаю )

написал, потом стер, понимаю что зря время трачу. удачи.

  • Спасибо
Реакции: ~RA~
А можно, перед тем, как отдавать на изготовление заслать в штанц бюро вашу схемку с просьбой доработать штамп за мзду малую.
Если есть специально заточенные под это дело конторы, у которых есть соответствующий софт, которым они должны уметь пользоваться, то глупо не пользоваться их услугами.

Вы сначала на кошках потренируйтесь.

Сложите небольшую коробочку сами. Вымерите её после бигования и складывания.
И многое вам станет ясно.

как радиус померить ?

Не по теме:
— Бабушка, как найти площадь Ленина?
— Умножить ширину Ленина, на длину Ленина... ))



Мы же не телепаты, как на это ответить?
Соблюсти точный масштаб по скану, проще?
Не думаю©


Не по теме:
Пару недель назад, снял пару сотен точек с четырех реперов (один сквозь стену) )) И не жужжу
