Подскажите, есть ли возможность нарисовать ломанную линию с вертикальными и горизонтальными сегментами под прямым углом (например прямоугольник), при условии что первый отрезок имеет наклон. С ctrl или shift не получается.
[CDR 2017-2021] Ломанная линия
- Автор темы nata12
- Дата начала
Такой вариант знаю. Немного ввела в заблуждение при постановке вопроса. В фигуре больше 4-х точек. Интересует именно ломанная линия.
- Сообщения
- 2 294
- Реакции
- 2 205
- Сообщения
- 2 294
- Реакции
- 2 205
и про CTRL .
рисуем первый сегмент - даблклик и удерживая CTRL выбираем угол 90
(а он будет меняться скачками- пошагово, кратно 15(?)
рисуем далее
и так нет?
хотя тут наврал - если угол будет изначально не кратным 15 - то и не получится ничего ...

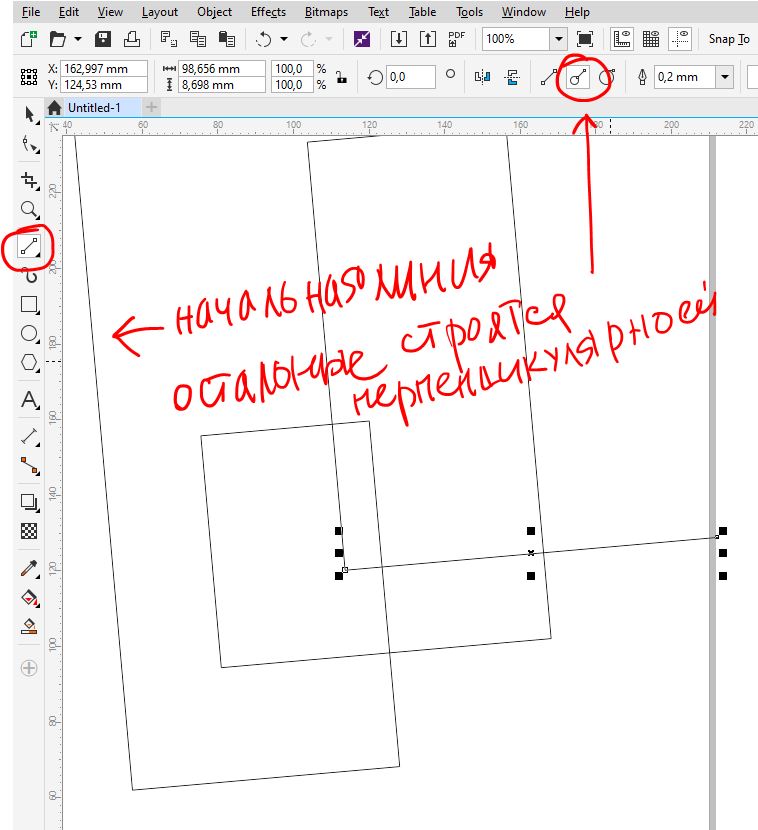

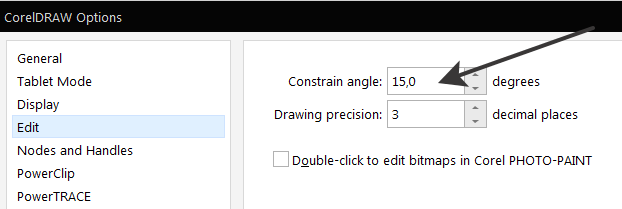

хотя кратность можно настроить ... 5 или 1 (!) градус для таких случаев
рисуем первый сегмент - даблклик и удерживая CTRL выбираем угол 90
(а он будет меняться скачками- пошагово, кратно 15(?)
рисуем далее
и так нет?
хотя тут наврал - если угол будет изначально не кратным 15 - то и не получится ничего ...
хотя кратность можно настроить ... 5 или 1 (!) градус для таких случаев
Последнее редактирование:
Линия же будет иметь наклон, больше в условиях не было ограничений, вот если бы просили наклон под произвольным углом, тогда задачка была чуть сложнее.
Совсем не кратным? или устроит некоторое приближение.
Это все же не CAD система где начало координат можно вертеть как хочешь.
Конечно, это не CAD, только угол нужен 90 градусов. Нужна волшебная кнопка на клавиатуре (если она есть).
На клавиатуре скорее всего нет, можно либо использовать предварительно нарисованные линии под нужным углом для объектной привязки, либо посмотреть в сторону макросов, но не знаю насколько они могут помочь в интерактивном рисовании.
Как вариант рисуете первый сегмент и по нему макрос определяет две динамические направляющие под нужным углом, остальное рисуется на автомате. Так что изучайте VBA или того кто вам может набросать макрос.
evgeny_morg
10 лет на форуме
- Сообщения
- 82
- Реакции
- 34

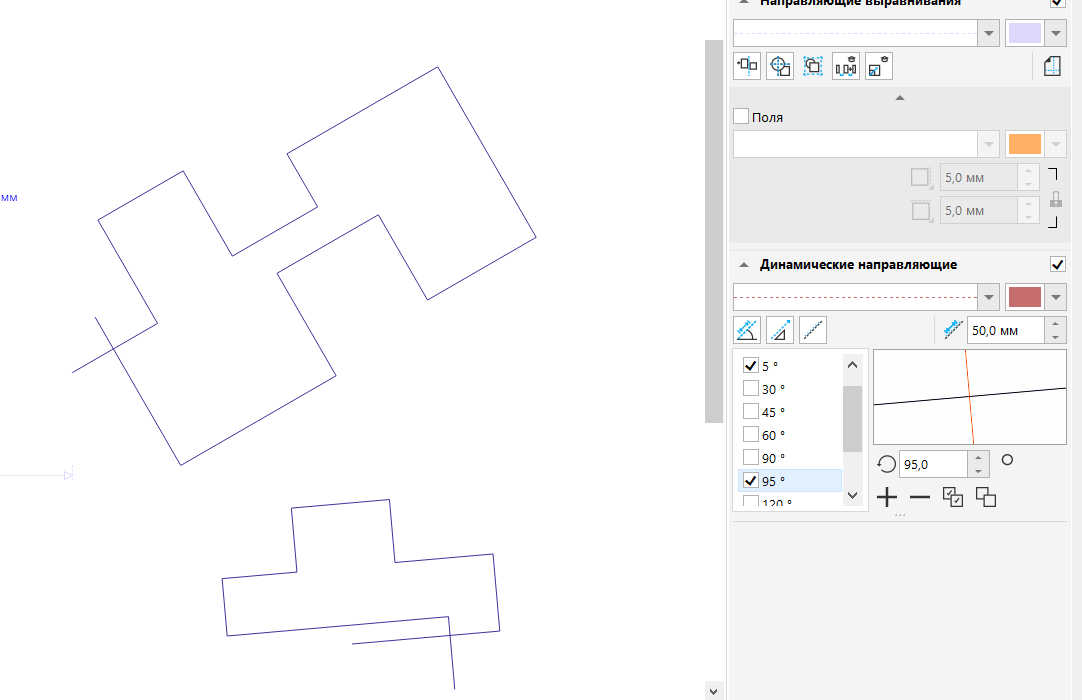

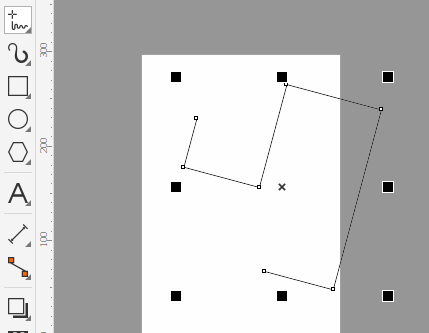

Ctrl+K ставите нужный угол и потом с Shift рисуете всё под прямыми углами с поворотом на нужную величину:

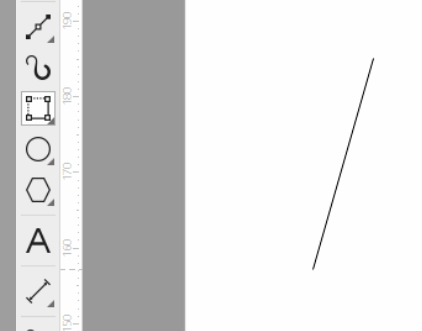

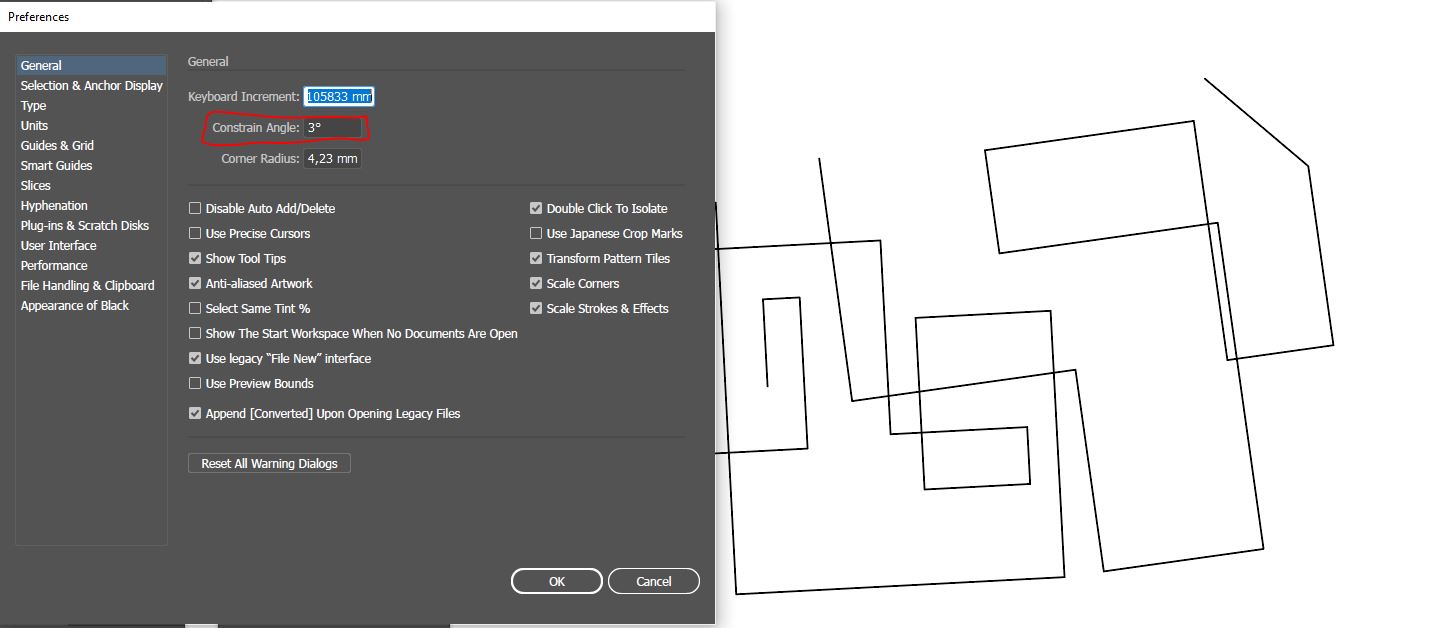

Ну это и так понятно что лучший корел это иллюстратор.
В кореле без проблем сделать две направляющие под нужным углом и будет аналогично работать.
А вот если начинать рисование с произвольного угла, то не знаю как это организовать без помощи макросов.
evgeny_morg
10 лет на форуме
- Сообщения
- 82
- Реакции
- 34

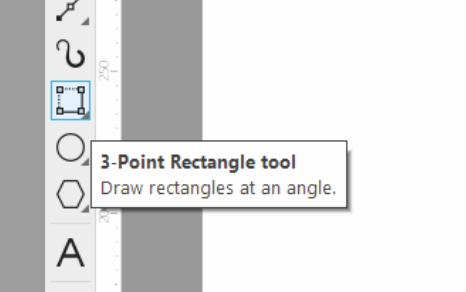

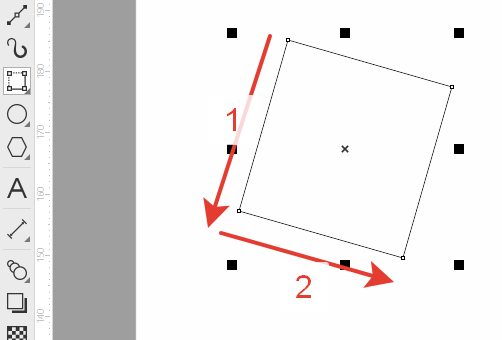

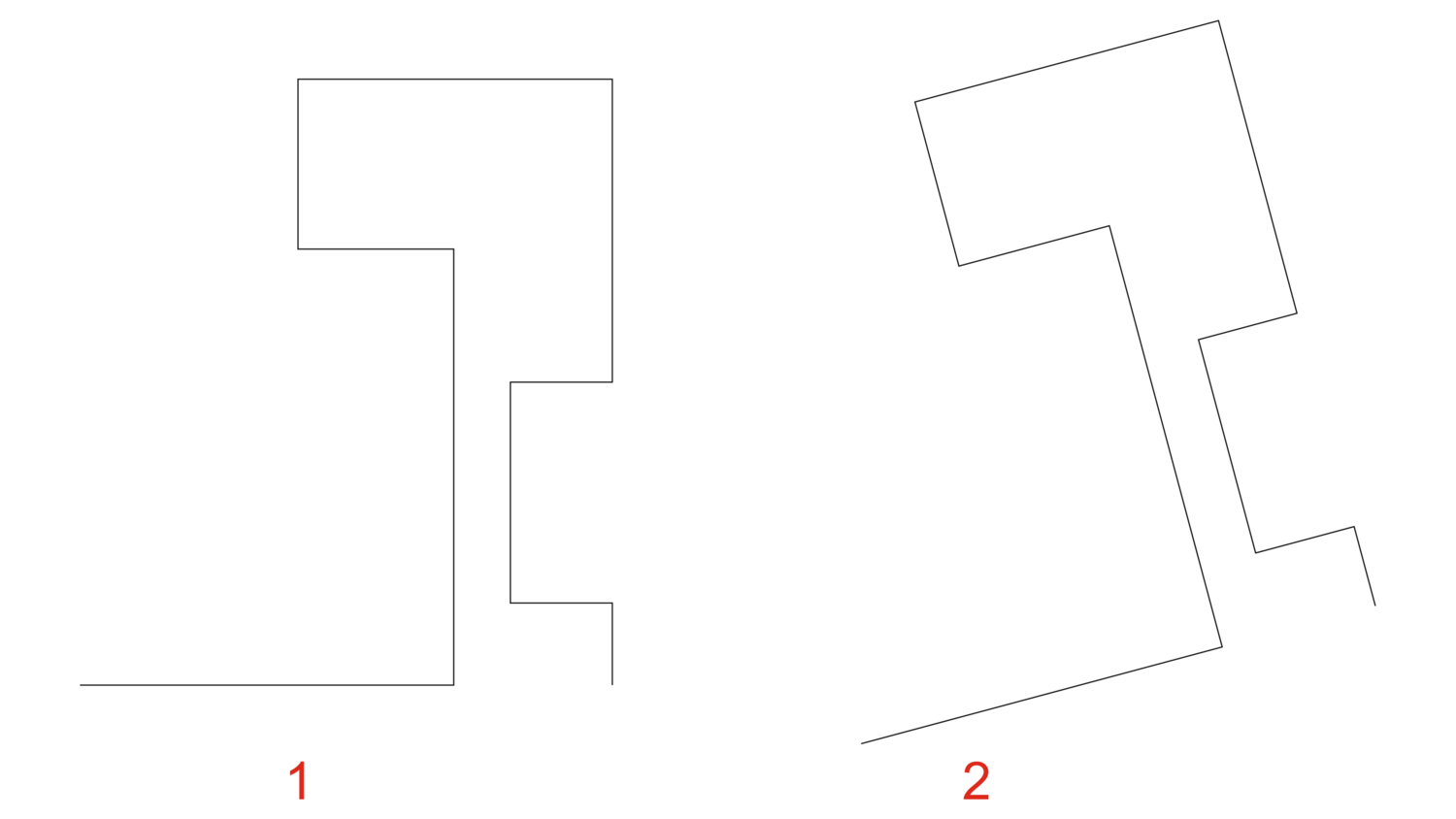

Есть конкретная задача по отрисовки фигур с углами кратными 90 градусов. Пока что самый быстрый вариант - рисую прямоугольники через 3 точки. Если больше углов, то копированием прямоугольников составляю фигуру и создаю границу объектов.
А нельзя просто сначала фигуру нарисовать, а потом повернуть все на нужный угол?
