Здравствуйте, уважаемые форумчане. Я на стадии изучения сей прекрасной программки
Мануал к Prinect Package Designer
- Автор темы altvip
- Дата начала
- Сообщения
- 7 299
- Реакции
- 6 312
akropin
12 лет на форуме
- Сообщения
- 904
- Реакции
- 398
Думаю поможет как и мне.
Добрый день. Коллеги, а кто-нибудь в результате научился делать свои полностью параметрические конструкции в EngView? Как собрать что-то из кусков в принципе из этих уроков понятно. Но это вещи разовые. Если что-то поменялось то надо пересобирать заново из кусков. А вот как сделать макет в котором просто можно будет размеры продукта менять и получать обновленный крой? Что-то не выходит. Есть какая-то недосказанность и в хелпе и в уроках.
Научился кто-нибудь? Не пойму, может я туповат, а может такая возможность отсутствует.
Научился кто-нибудь? Не пойму, может я туповат, а может такая возможность отсутствует.
akropin
12 лет на форуме
- Сообщения
- 904
- Реакции
- 398
Да нет недосказанности никакой. (03) Creating Resizable Boxes From Components.pdf - описывает процесс.
Да понятно что описывает. Я все это прочитал и просмотрел. И стандартную справку читал. Не на пустом месте вопрос задаю. У меня пока не выходит.
Я на днях еще раз прочитаю внимательно. Напишу более предметно.
А у вас получается сделать один крой (нестандартный, не из базы) на серию продуктов и потом меняя параметры генерить коробки разного размера?
Я на днях еще раз прочитаю внимательно. Напишу более предметно.
А у вас получается сделать один крой (нестандартный, не из базы) на серию продуктов и потом меняя параметры генерить коробки разного размера?
dimonchikk
15 лет на форуме
- Сообщения
- 1 165
- Реакции
- 432
Для этого необходимо ваш нестандартный чертеж - стандартизировать. Поэтому это выходит с чертежами базовыми - они описаны и запрограммированы. Т.е. в лоб ваши чертежи сделать как вы хотите не выйдет.
akropin
12 лет на форуме
- Сообщения
- 904
- Реакции
- 398

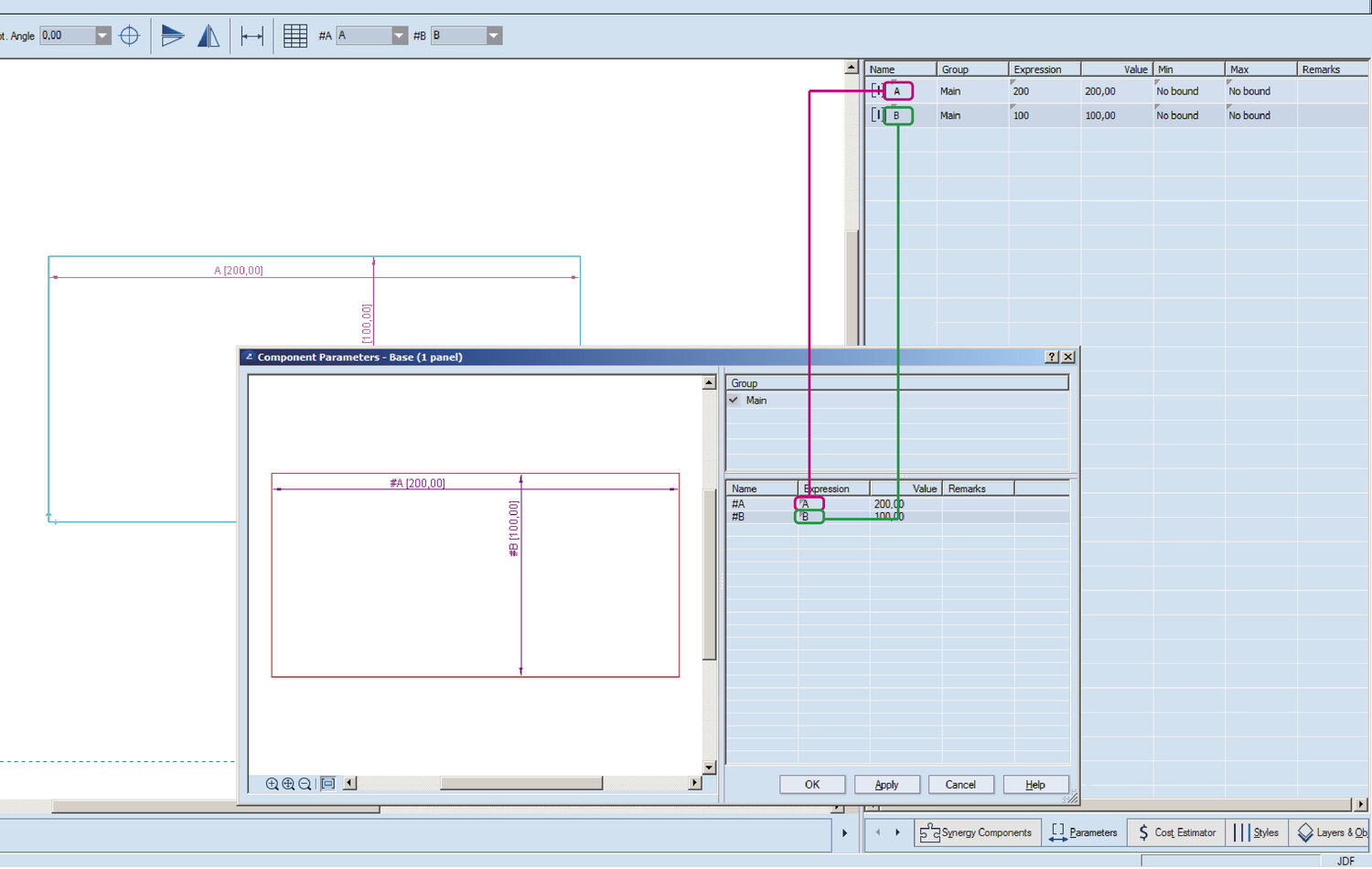

В колонке Expression поменяйте числовые значения на параметрические, которые сами сделаете.
Вложения
Последнее редактирование:
Основное сокровенное знание состоит в том, что параметрические изделия из параметрических элементов делаются не в Пэкедж дизайнере, а в Синержи.
akropin
12 лет на форуме
- Сообщения
- 904
- Реакции
- 398
Это да, но есть нюанс, что при добавлении элемента Синерджи по умолчанию используются фиксированные значения в столбце Expression.Основное сокровенное знание состоит в том, что параметрические изделия из параметрических элементов делаются не в Пэкедж дизайнере, а в Синержи.
Это-то понятно. Как сделать что-то из готовых кусков ясно. Можно потом в этом чертеже уже имеющиеся параметры доопределить формулами в зависимости от размера продукта. Добавить фаски скругления и т.п. И потом просто вбивая цифры сгенерить десяток кроес разного размера. Но создать свои зависимости на пустом месте нет возможности. Например, сделать сложное отверстие посередине поверхности коробки или отступив треть от края не получится. Или я чего-то не дочитал?
Так Synergy и Prinect Package Designer это вроде одно и тоже?Основное сокровенное знание состоит в том, что параметрические изделия из параметрических элементов делаются не в Пэкедж дизайнере, а в Синержи.
akropin
12 лет на форуме
- Сообщения
- 904
- Реакции
- 398
Не знаю. Я такие задачи руками решаю, без параметризации.

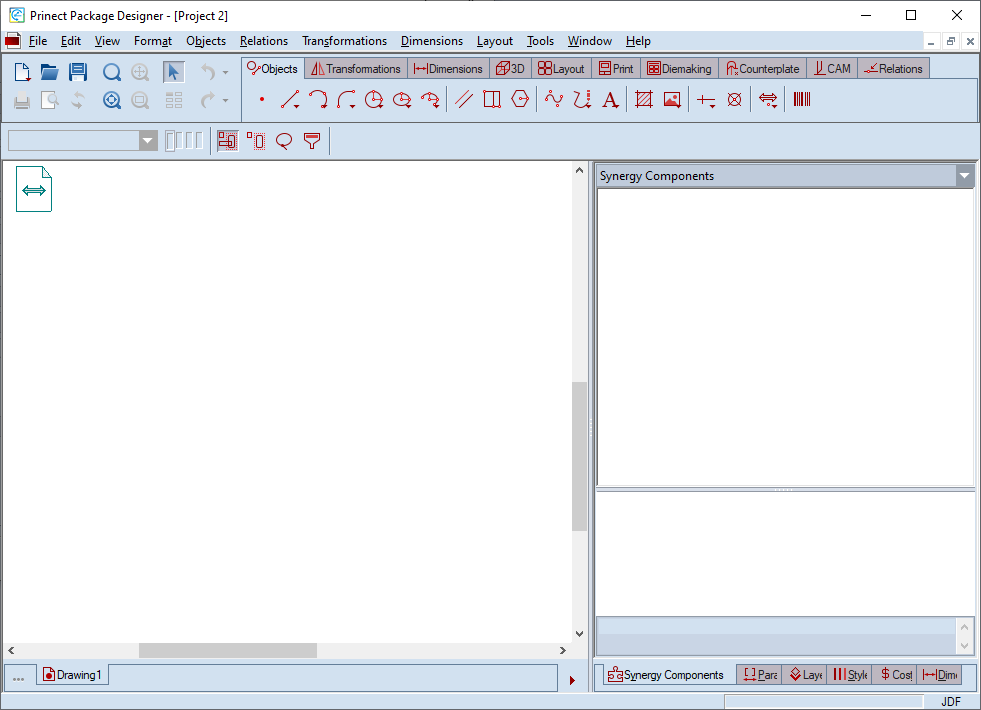

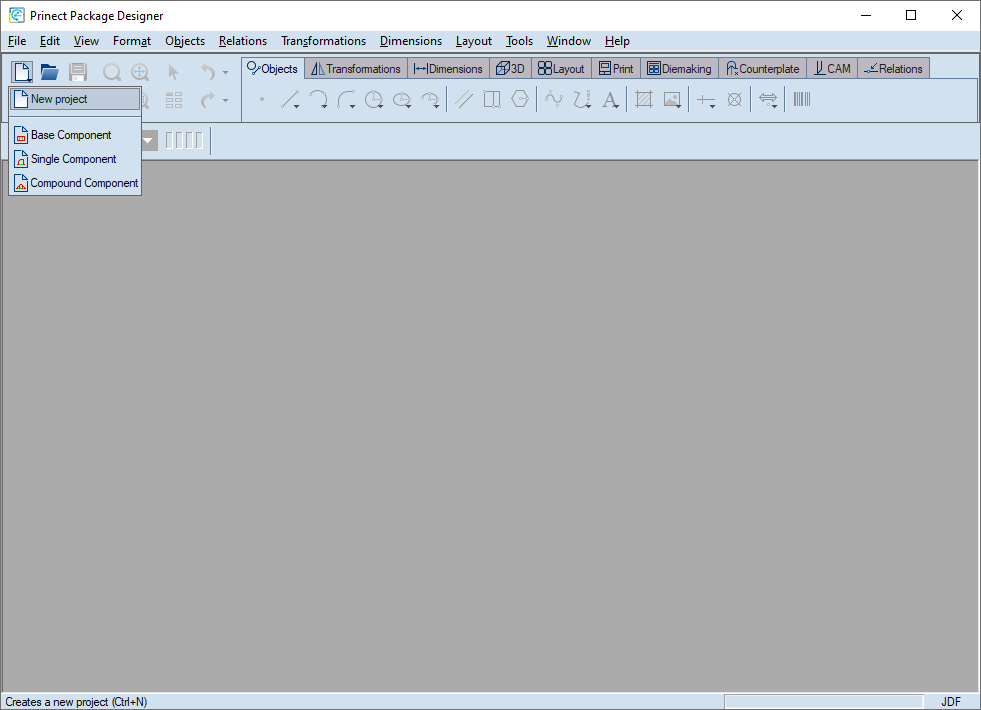

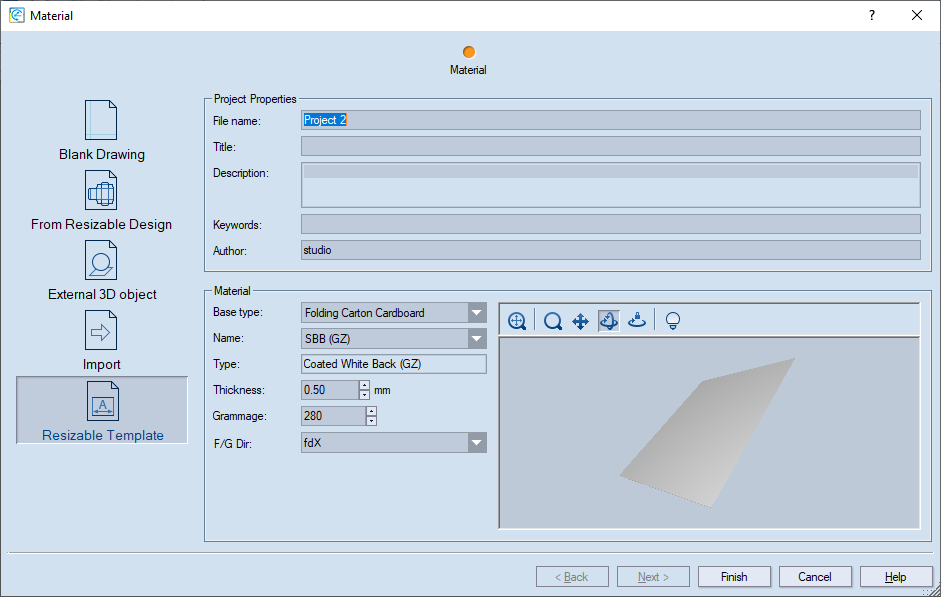

Synergy компоненты вы можете редактировать и дополнять. А Package Designer их использует. Это не одно и тоже, это две части одного целого.
Вложения
Ага. Вот в чем дело. У меня только Package Designer стоит.
Да я тоже в основном без параметризации. Просто в Илюстраторе все черчу. Думал тут по проще будет.
