Новая мама для PF66 PC-PIF.

[DerDas]

Добрый день.
В наличии ctp Screen PlateRite 8000 с интерфейсной платой PP66-PC PIF. Стоит и работает она в маме P5GPL-X.
Мама древняя, на днях вспухли пара конденсаторов, пришлось перепаивать. Соответственно, необходима новая мама.
Этот пиф требует сигнального напряжения 3,3 В.
Т. к. pci-слоты с сигнальными напряжениями 3,3 и 5 В физически одинаковы (в мануале к pif это написано), что будет, если вставить ее в слот с 5-вольтовым напряжением вместо необходимого 3,3 В?
В том же мануале не сказано, чем грозит ошибка. Карта просто не будет работать, или мы ее сожжем (понятно, что это не такие напряжения, чтобы их бояться, но цена вопроса 1-1,5-2 тысячи уе)?
Есть ли кто-нибудь, кто работает с такой же интерфейсной платой, но на более свежей маме?



[tOrrErO]

Здравствуйте! У меня аналогичная плата для CTP Screen PT-4100, работает в древнем сервере Compaq на базе 2x IntelPentium III Tualatin... Очень хочется поставить ее в нормальную, более современную машину, т.к. той уже 15 лет... Досталась вместе с СТП. Имеется ML150G3 (2хXeon 5150 + 8Gb Ramm+SSD 80Gb) как раз подходящий вариант, т.к. у него есть длинные слоты PCI-X (у меня именно такая, длинная). На счет напряжений питания платы - ничего сказать не могу, есть только плата... никаких документов для нее нет.
Но есть вопрос, просьба.
Есть ли у Вас под эту железку нормальные драйвера? У меня только PIFDRV v 3.2, он никуда не ставится! Т.е. он от win2000, на работающей машине установлена XP, каким-то чудом его туда запихали. Я бы хотел использовать хотя бы Win 2008 Server, нормально ожила на имеющемся сервере, но дрова v3.2 признавать никак не хочет... Уже третьи сутки бьюсь, ничего не могу придумать. На просторах зарубежного интернета видел старые посты с ссылкой на дрова версии 3.7. У Вас случаем нет чего-нибудь свежее чем 3.2? Был бы очень благодарен.
Сейчас плату вставил и включил машину, винда видит неизвестный PCI-Controller Simple Communication. Т.е. по железу все работает, не хватает дров. А дрова "Ошибка при попытке поместить драйвер в хранилище" и все тут.. ручками тоже пробовал, не получается.
Кстати и Вам советую поискать что-нибудь подобное (HP\Fuji\Dell\IBM) с имеющимимся слотами PCI-X. Машины очень надежные, промышленного класса. На авито достаточно много предложений. Мой ML150G3 весной '16 можно было взять менее 5 т.р. без HDD. Производительность достаточно хорошая получается. Для задач вывода форм за глаза.



[Gadalka]

PCI — Википедия
чуть правее картинка.
Смотрим на вырезы на плате.
т.е. идея в том, что плату которая рассчитана на напряжение только 3,3 вольта в 5 вольтовый слот вставить просто не получится.

Заодно по фото материнок сразу понятно скольки вольтовые слоты PCI на них присутствуют.

Это только общий совет, конкретно с этой платой дела иметь не приходилось.



[Борух]

Ну начнем с того, что интерфейсная карта Screen PP66 PC-PIF - это плата для PCI-X шины, которая работает в 3,3 вольтовом PCI слоте за счет обратной совместимости.

pci-слоты с сигнальными напряжениями 3,3 и 5 В физически одинаковы (в мануале к pif это написано)

PCI cлоты с сигнальными физическими напряжениями только на 5 В и только на 3,3 В фически разные, о чем Вам уже написал предыдущий оратор и в мануале к pif написано о чем то другом.

А так как спецификация PCI c течением времени последовательно похоронила использование напряжения 5 В в шине PCI, купить новую материнку с PCI слотом с сигнальным напряжением только 5 В сегодня просто невозможно и проблема Ваша надумана. Купите подходящую Вам любую новую материнку с PCI cлотом, воткните туда Вашу PP66 PC-PIF интерфейсную плату и спокойно работайте. Вы все равно рано или поздно упретесь в то, что для данной интерфейсной платы существуют только 32 битные версии драйверов и использовать новые 64 версии операционок и 64 версии нового софта не получится.

что будет, если вставить ее в слот с 5-вольтовым напряжением вместо необходимого 3,3 В?

Чтобы провести так волнующий Вас эксперимент с "втыканием" платы в РСI слот с сигнальным напряжением только 5 В, придется хорошенько побегать в поисках древней материнской платы, которая использует стандарт PCI 2.0, я крайний раз видел такие платы в средине 90-х годов. Начиная со стандарта PCI 2.1 материнки перешли на так называемый "универсальный" форм-фактор PCI слотов, и напряжение (5 В или 3,3 В) в нем определяется согласно ключу питания.

Совет купить старый НР, которому на сегодня 8 лет - таки "вредный" совет, потому что никакого разумного практического смысла в нем нет, так как же как и крайне спорное голословное утверждение:

Производительность достаточно хорошая получается. Для задач вывода форм за глаза.



[tOrrErO]

Хорошо, пусть будет так: "Для моих задач по выводу форм, производительности ML150G3 более чем достаточно."
Подскажите, у кого-нибудь есть драйвер версии выше чем 3.2? Достаточно 32 бит.



[Борух]

Подскажите, у кого-нибудь есть драйвер версии выше чем 3.2? Достаточно 32 бит.

У меня есть коллекция драйверов под данную интерфейсную плату, но драйвер только часть головоломки и без софта, который управляет выводом на СТП драйвер сам по себе бесполезен и никаких других версий драйверов, кроме 32 битных, не существует "в природе".



[tOrrErO]

Можете поделиться драйверами? Сам рип нормально запустился под 2008 server 32bit.



[magneto]

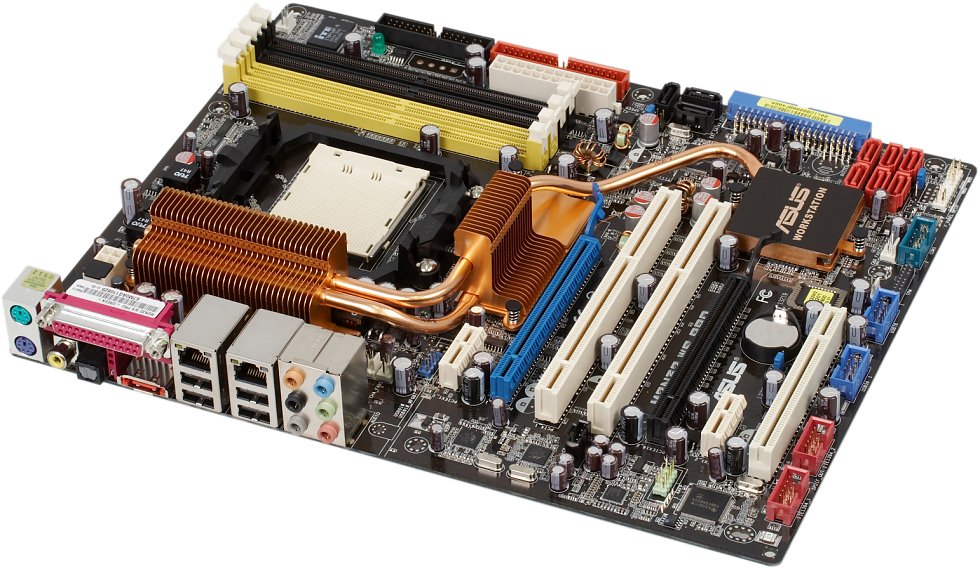

Кстати, были помнится мамки Асусовские под AM2 с PCI-X - M2N32 WS PRO.



[Gadalka]

M2N32 WS PRO

У меня такая в коробке непользованная имеется



[magneto]

У меня такая в коробке непользованная имеется

А я вот на детальки такую красоту разобрал - умерла. ((



[tOrrErO]

А я вот на детальки такую красоту разобрал - умерла. ((

Вот и вот... Системы на АМ2 не отличались надежностью и долговечностью. Больше даже процессоры выходили из строя чем материнские платы. Там какая-то была беда с теплоотводом от ядра к корпусу ЦП. Так что мой совет не из самых худших, т.к. промышленные системы на базе Intel работают очень долго. На весь срок службы СТП хватит... Если следить за чистотой вентиляторов и радиаторов, ну да не забывать про вздутые кондеры, такое тоже встречается, но гораздо реже чем у простых десктопов.



[Борух]

Вот и вот... Системы на АМ2 не отличались надежностью и долговечностью. Больше даже процессоры выходили из строя чем материнские платы. Там какая-то была беда с теплоотводом от ядра к корпусу ЦП. Так что мой совет не из самых худших, т.к. промышленные системы на базе Intel работают очень долго. На весь срок службы СТП хватит... Если следить за чистотой вентиляторов и радиаторов, ну да не забывать про вздутые кондеры, такое тоже встречается, но гораздо реже чем у простых десктопов.

Концепция из серии "Тяжесть — это хорошо. Тяжесть — это надёжно." имеет право на существование, только вот СТП при должном регламентном обслуживании проработает действительно долго, а вот серверная система на платформе Intel в лице HP Proliant ML 150 G3 не показала впечатляющей надежности, несмотря на столь активное "продвижение" счастливого обладателя. В 2008 году из 17 проданных серверов в комплекте с различными СТП у 9 HP Proliant ML 150 G3 вылезли различные проблемы, связанные с блоком питания, материнками, дисковыми корзинами и так далее. На сегодня производительность любого Intel Core i7 четвертого поколения (выпущенного в 2013 году) в относительно современном РИПе будет выше двух установленных в HP Proliant ML 150 G3 Intel Xeon 51x0. FB-DIMM оперативная память в HP Proliant ML 150 G3 то еще "счастье". Поэтому повторюсь, нет никакого разумного практического смысла тратить деньги на подобную систему, разве что для "поднятия скила экономности", но к полиграфии и к данной теме это имеет слабое отношение.



[tOrrErO]

В своем последнем посте я не упоминал ML150G3, его приводил в первом посте как пример. И самое главное то что он есть, ничего покупать не нужно, в моем случае. Изначально топикстартеру советовал не конкретную машину, а в общем класс так сказать. У меня проблем с МЛ150Г3 особых не было, грязь и пара вздутых кондеровкондеров за все время,при чем больше не вздуваются, если они проблемные, значит мне повезло. До конца прошлого года на нем работал сервер терминалов под 1С на 3 пользователя с базовой ОС 2012Сервер, потом поймал на авито свежую (не работавшую, везде чистенькую) интерпретацию в виде МЛ150Г6, теперь 1С работает там, а этот стоит, никто его не покупает . Вот и нужно его задействовать. Тем более в связи с отсутствием драйверов 64бит, нет смысла ставить какую-то современную машину, в моем случае.
Saloexpert: Вы драйверами сможете поделится?



[tOrrErO]

Люди добрые, драйверы так и не нашлись. Может все таки есть у кого-нибудь версия выше чем 3.2?
SCREEN Pif Device Driver
'SCREEN ADC1 PIF Driver' for ADC1 Board
'SCREEN PP66 PIF Driver' for ADC1 Board



[Шарфюрер]

Вот и вот... Системы на АМ2 не отличались надежностью и долговечностью. Больше даже процессоры выходили из строя чем материнские платы. Там какая-то была беда с теплоотводом от ядра к корпусу ЦП. Так что мой совет не из самых худших, т.к. промышленные системы на базе Intel работают очень долго. На весь срок службы СТП хватит... Если следить за чистотой вентиляторов и радиаторов, ну да не забывать про вздутые кондеры, такое тоже встречается, но гораздо реже чем у простых десктопов.

Вот ни одного вышедшего из строя ЦПУ, после Пентиум 3 не встречал, да. Что-то вы загнули.



[Шарфюрер]

Да материнку такую же не проблема купить: P5GPL-X - Доска объявлений от частных лиц и компаний в Москве на Avito



[DerDas]

Вопрос решен, тему можно закрывать.
