Нужен импорт чертежа в Иллюстратор

[Sandr]

По роду деятельности постоянно приходится в Иллюстратор вытаскивать чертежи созданные в программе NewMat
Чертежи 2х мерные контурные, создаются программой NewMat после введения размеров отрезков периметра и диагоналей между вершинами отрезков.
Формат файла чертежа - текстовый
Сама программа не умеет никуда экспортировать, единственный вариант - печать в PDF но в этом случае не сохраняются размеры

Очень нужен способ конвертировать эти чертежи в формат понятный Иллюстратору.
Какие могут быть решения

Прилагаю типичный файл чертежа и PDF напечатанный в принтер PDF
Посмотреть вложение xTreme.rar



[andrejK]

Ответ: Нужен импорт чертежа в Иллюстратор

Если

единственный вариант - печать в PDF

- то его и мучать



[splxgf]

Ответ: Нужен импорт чертежа в Иллюстратор

Какие могут быть решения

Спросить на форуме программы. Пусть в pdf печатает с размерами.
Какой ответ хотите получить не приложив файла?



[Sandr]

Ответ: Нужен импорт чертежа в Иллюстратор

Файл приложен в первом посте.
У программы нет ни ТП ни форума, программа узкоспециальная
Хочу либо сам написать либо получить помущь в написании плагина/скрипта для импорта



[splxgf]

Ответ: Нужен импорт чертежа в Иллюстратор

Ну если хочется самостоятельно сделать, то в чем проблема, мануалы есть, гугл тоже. Открывается файл вытаскивается информация о точках и рисуется.



[Sandr]

Ответ: Нужен импорт чертежа в Иллюстратор

Мне б пример схожего решения, может кто знает готовое решение подобной задачи.



[AirGraph]

Ответ: Нужен импорт чертежа в Иллюстратор

печать в PDF но в этом случае не сохраняются размеры

А как размеры могут сохраняться, если длина отрезкак АВ = 139.7см, а размер документа PDF = А4???
Может быть для начала попробовать задать корректный размер документа для экспорта в PDF?

AirGraph



[Sandr]

Ответ: Нужен импорт чертежа в Иллюстратор

У программы нет функции управлением масштабом для печати
какого размера задаю пдф такого и будет чертеж
Рассчитывать каждый раз точный размер PDF не представляется возможным



[_MBK_]

Ответ: Нужен импорт чертежа в Иллюстратор

У программы нет функции управлением масштабом для печати
какого размера задаю пдф такого и будет чертеж
Рассчитывать каждый раз точный размер PDF не представляется возможным

Не пойму, что мешает задать правильный размер уже в Иллюстраторе, после того как импортировав туда PDF.



[AirGraph]

Ответ: Нужен импорт чертежа в Иллюстратор

Рассчитывать каждый раз точный размер PDF не представляется возможным

Вопрос остался, почему А4? Почему не 6 метров на 6 метров (ну или около того, что позволяет иллюстратор)?
Т.е. будет масштабировать даже если объект лезет в документ?

AirGraph



[ITIT]

Ответ: Нужен импорт чертежа в Иллюстратор

Отрезок АB. Оригинал=139.7,в Illustrator=72.564.
139.7/72.564=1.925.
Увеличьте весь чертёж на 192.5%



[Sandr]

Ответ: Нужен импорт чертежа в Иллюстратор

Вопрос остался, почему А4? Почему не 6 метров на 6 метров (ну или около того, что позволяет иллюстратор)?
Т.е. будет масштабировать даже если объект лезет в документ?

Программа сама меняет формат бумаги на А4 - даже если вручную забить другой

Все варианты перечисленные вами мы уже пользовали, масштабирование в иллюстре пока наиболее приемлемый из всех.
Но так как чертежей обрабатывается много, то есть необходимость оптимизировать процесс.



[Eugenyus]

Ответ: Нужен импорт чертежа в Иллюстратор

А если сразу в Иллюстраторе рисовать через скрипт?

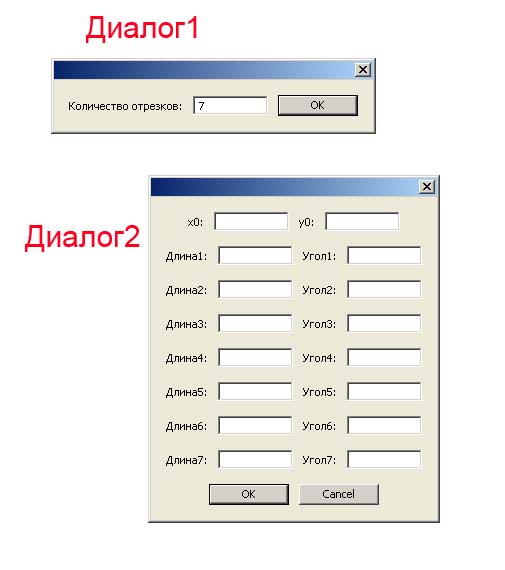

Например, через первое диалоговое окно (см.скрин) задаём количество отрезков, в следущем задаем параметры (x0,y0 — координаты начала рисования), жмем ОК и получаем рисунок.
К сожалению, в Иллюстраторе могу только этими окнами помочь.



[_MBK_]

Ответ: Нужен импорт чертежа в Иллюстратор

А если сразу в Иллюстраторе рисовать через скрипт?
Например, через первое диалоговое окно (см.скрин) задаём количество отрезков, в следущем задаем параметры (x0,y0 — координаты начала рисования), жмем ОК и получаем рисунок.
К сожалению, в Иллюстраторе могу только этими окнами помочь.
Посмотреть вложение 48233

Ну, совсем все рисовать в Иллюстраторе, наверное, не получится - иначе зачем вообще программа NewMat нужна? А вот, написать скрипт, который по текстовому файлу в Иллюстраторе чертеж рисовал - достаточно просто. Там же, помимо какой-то непонятной информации, просто координаты точек заданы, я правильно понимаю? Как более простой вариант - просто читать оттуда габариты рисунка и по ним автоматом PDF масштабировать при импорте скриптом. В каких там единицах, кстати, координаты заданы?



[_MBK_]

Ответ: Нужен импорт чертежа в Иллюстратор

Нет, по тому текстовому файлу, пожалуй, нарисовать рисунок скриптом сложновато будет.
Предлагаю совершенно безумное решение: печатать не в PDF, а в PS - на выходе получим тоже текстовый файл, который скриптом читать можно будет. Из него уже можно получить скриптом длину отрезка AB (там она прямо в текстовом виде задана) и его реальную длину (уже сложнее, но тоже принципиально можно), затем считаем коэффициент масштабирования, импортируем этот PS и масштабируем.



[ch_alex]

Ответ: Нужен импорт чертежа в Иллюстратор

О программе NewMat.
The package is intended for scientists and engineers who need to manipulate a variety of types of matrices using standard matrix operations. Emphasis is on the kind of operations needed in statistical calculations such as least squares, linear equation solve and eigenvalues.

Машинный перевод.
Пакет предназначен для ученых и инженеров, которым необходимо управлять различными типами матриц с использованием стандартных операций матрицы. Акцент делается на вид операций, необходимых в статистических вычислений, таких как (метод - прим. моё) наименьших квадратов, линейное уравнение решить и собственные значения.

Может топикстартеру стоит использовать другую программу для построения чертежей?

Программа сама меняет формат бумаги на А4 - даже если вручную забить другой

Не помогает использование AdobePDF-принтера с возможностью создать свой размер бумаги? Не переопределяется размер документа в указанной программе?

В норме ПДФ получает размер страницы документа независимо от смещения и размеров полезного изображения.

ЗЫ. Как вариант решения - пишите автору, может он и сделает экспорт в ПДФ, боже упаси. К тому же существуют программы расчёта натяжных потолков, понимающих формат программы NewMat.



[1998]

Ответ: Нужен импорт чертежа в Иллюстратор

PDF напечатанный в принтер PDF

Деза. Это файл, пересохраненный Иллюстратором. Покажите постскрипт.

О программе NewMat.

Не-а. Google-fu не проходили? Видимо http://www.newmat.fr/en/partners/join-our-network/software/



[_MBK_]

Ответ: Нужен импорт чертежа в Иллюстратор

Так, на всякий случай спрошу - программа клипбоард поддерживает?
Может, через него перетаскивать можно?



[Saratoga]

Ответ: Нужен импорт чертежа в Иллюстратор

Посмотреть вложение 00123.eps.zip
Он?



[Sandr]

Ответ: Нужен импорт чертежа в Иллюстратор

Задача пока все таже
Получить не масштабированный чертеж

Прилагаю PS файл 131кб
Создан печатью в файл через Adobe Generic PostScript Driver

В ручную создан лист формата 5000х5000мм и выбран для печати
Но получился снова А4
