В файле пунктирные линии, толщиной 2 мм, преобразованы в объекты и сохранены. Как преобразовать их обратно в линии? Режущий плоттер видит их как прямоугольники.
[CDR 2022] Обратная операция "Преобразовать абрис в объект"
- Автор темы gastse
- Дата начала
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438
"Фарш невозможно провернуть назад". Можно попробовать отрастрировать и оттрейсить по центральной линии. Но качество будет далеко от оригинала.
Ну, у него жестко задана толщина... может можно смещением контура в минус, разделить точки соединения и убрать пересекающиеся... такая идея
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438
Ну, у него жестко задана толщина... может можно смещением контура в минус, разделить точки соединения и убрать пересекающиеся... такая идея
![;]]](/styles/default/xenforo/smiles.rudtp/4100_7.gif ";]] ;]]")
вряд ли дело ограничивается только стартовым запросом. Дальше пойдут линии биговок, рицовок...Ну, потому и надо посмотреть
Чтобы воду в ступе не толочь пару страниц
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438
Ну, потому и надо посмотреть
Не по теме:
Ща вступят в действие ограничения для нераспространения.
Специально нарисовал линию, указал толщину 2 мм, расположил по центру страницы A4, преобразовал абрис в объект.
Если есть какое-то сочетание клавиш, макрос или что-нибудь еще, что может линию такой же высоты по центру нарисовать. Всё годится.
MrDesigner
15 лет на форуме
- Сообщения
- 2 195
- Реакции
- 812

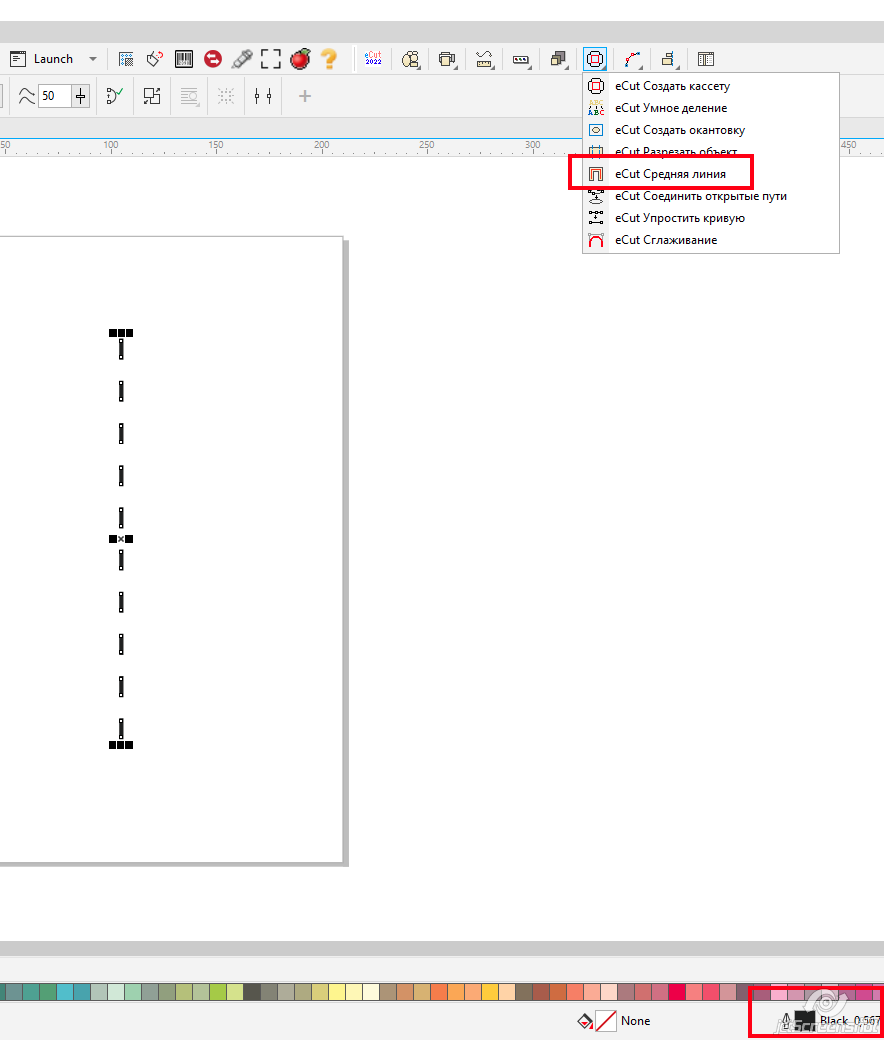

Платно. eCut. Правда, всё равно получаются короткие отрезки, а не общая линия.
Последнее редактирование:
- Сообщения
- 33 703
- Реакции
- 11 004
Если линии не самопересекающиеся, то разбиваете полученный обьект по концам на две, затем делаете между ними бленд, исходные удаляете. К сожалению, разбивать придется руками, автоматизировать данную операцию довольно нетривиально. Можно преобразовать в растр и оттрассировать по центральной линии, это хотя бы автоматизируется.
