Первый опыт создания развертки коробки

[sneganet]

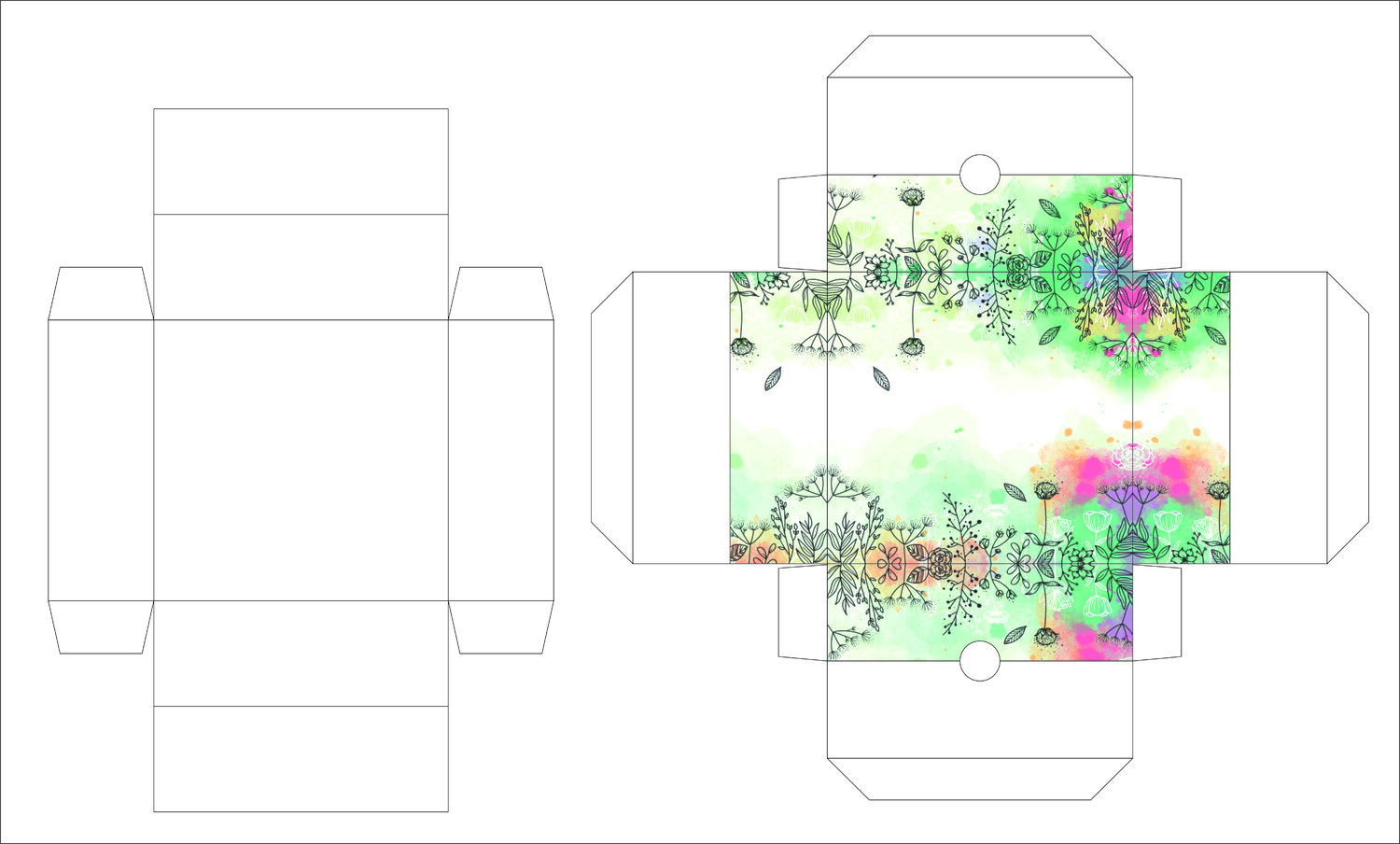

Никогда такого не было, и вот. По дружбе (ты ж работал в дизайне) согласился сделать проект коробки.
А так получилось, что именно с развертками коробок никогда дела не имел. Отослали макет на печать. Получили "отзыв" от типографии.
Половину пунктов я понял и легко исправил. Вторую половину -понял с трудом. Как исправить - спросить не у кого. Спрашивать у работника типографии - "мне некогда объяснять, давайте я исправлю, доплатите". Можно, конечно и так, но хочется научиться, и понимать, о чем речь. Сможет ли кто-то объяснить популярно? Заранее благодарен.
Итак, не совсем понятные требования :
1) Нет вылетов в области клапанов (склеиваемых). Должны быть по 2 мм.
2) Высечка. Места биговок обозначить красной обводкой.
3) Места прорезей элементов обозначить зеленой обводкой.
4) Отступ между клапаном и стенкой должен быть не меньше 4 мм. Иначе будут трещины по загибам. Бумага будет лопаться.
5) Клапаны по краям ( те, что будут внутри) ни какую полезную опцию не несут. Только удорожают стоимость коробки, и искривляют дно. Ровно не ляжет лист.



[carry]

1. Везде, где рисунок подходит вплотную к обрезу, необходимо прибавить по 2 мм снаружи и заполнить этим же рисунком. При вырубании коробки возможны некоторые смещения, и если не заполнить эти обрезные поля (вылеты) рисунком, то могут образоваться некрасивые белые полоски по краю.
2. Биговка - линии сгибов, а не резов. Традиционно обозначаются пунктирной линией.
4. Поскольку клапаны входят внутрь коробки, а у бумаги тоже есть толщина, то они должны быть уже стенок
5. Клапаны на боковых стенках (которых, кстати, нет на левой выкройке) при такой выкройке будут коробить дно. Просят убрать.
При работе с картоном и бумагой желательно учитывать толщину материалов, и корректировать под это дело крой



[Gad]

1. Везде, где рисунок подходит вплотную к обрезу, необходимо прибавить по 2 мм снаружи и заполнить этим же рисунком. При вырубании коробки возможны некоторые смещения, и если не заполнить эти обрезные поля (вылеты) рисунком, то могут образоваться некрасивые белые полоски по краю.

Добавлю что по паре мм нужно выпустить фоновое изображение на клапана (которые Вы оставили белыми, поскольку они спрячутся) за линию бига (сгиба)
4-5 пункты снимаются при правильном раскрое. (с какого перепугу они будут коробить дно если выкройка сделана правильно не понял, но если просят... уберите...)
Вот Вам в помощь. При регистрации дадут попользоваться бесплатно (неделю кажется)



[carry]

Добавлю что по паре мм нужно выпустить фоновое изображение на клапана (которые Вы оставили белыми, поскольку они спрячутся) за линию бига (сгиба)
4-5 пункты снимаются при правильном раскрое. (с какого перепугу они будут коробить дно если выкройка сделана правильно не понял, но если просят... уберите...)
Вот Вам в помощь. При регистрации дадут попользоваться бесплатно (неделю кажется)

Так по 4-5 пп. как раз раскрой не учитывает материал, в этом и вопроссс. Если выкроить как сейчас нарисовано - небеспременно разопрёт, там клапаны такой же ширины, как само дно.



[Gad]

Если выкроить как сейчас

Так тогда и нужно писать, выкройка сделана не правильно, предложить переделать за денежки самим, или дать направление где сделать правильно А не пытаться натянуть сову на глобус



[sneganet]

Благодарю за ответы, уважаемые! Сейчас стало яснее. Скорректирую, и выложу результат.

4) Отступ между клапаном и стенкой должен быть не меньше 4 мм. Иначе будут трещины по загибам. Бумага будет лопаться.
Ответ " Поскольку клапаны входят внутрь коробки, а у бумаги тоже есть толщина, то они должны быть уже стенок " - да, я понял насчет отступа. Но 4 мм? не многовато ли?



[Gad]

Но 4 мм? не многовато ли?

Если

пытаться натянуть сову на глобус

В самый раз

Сделайте раскрой по ссылке что я дал, если им так мешают эти клапана что внутри ну уберите... (хотя это уродство)



[sneganet]

В принципе, уродство, но я делал развертку по образцу коробки, предоставленному заказчиком.

Сейчас попробую раскроить по ссылке



[JAW]

sneganet

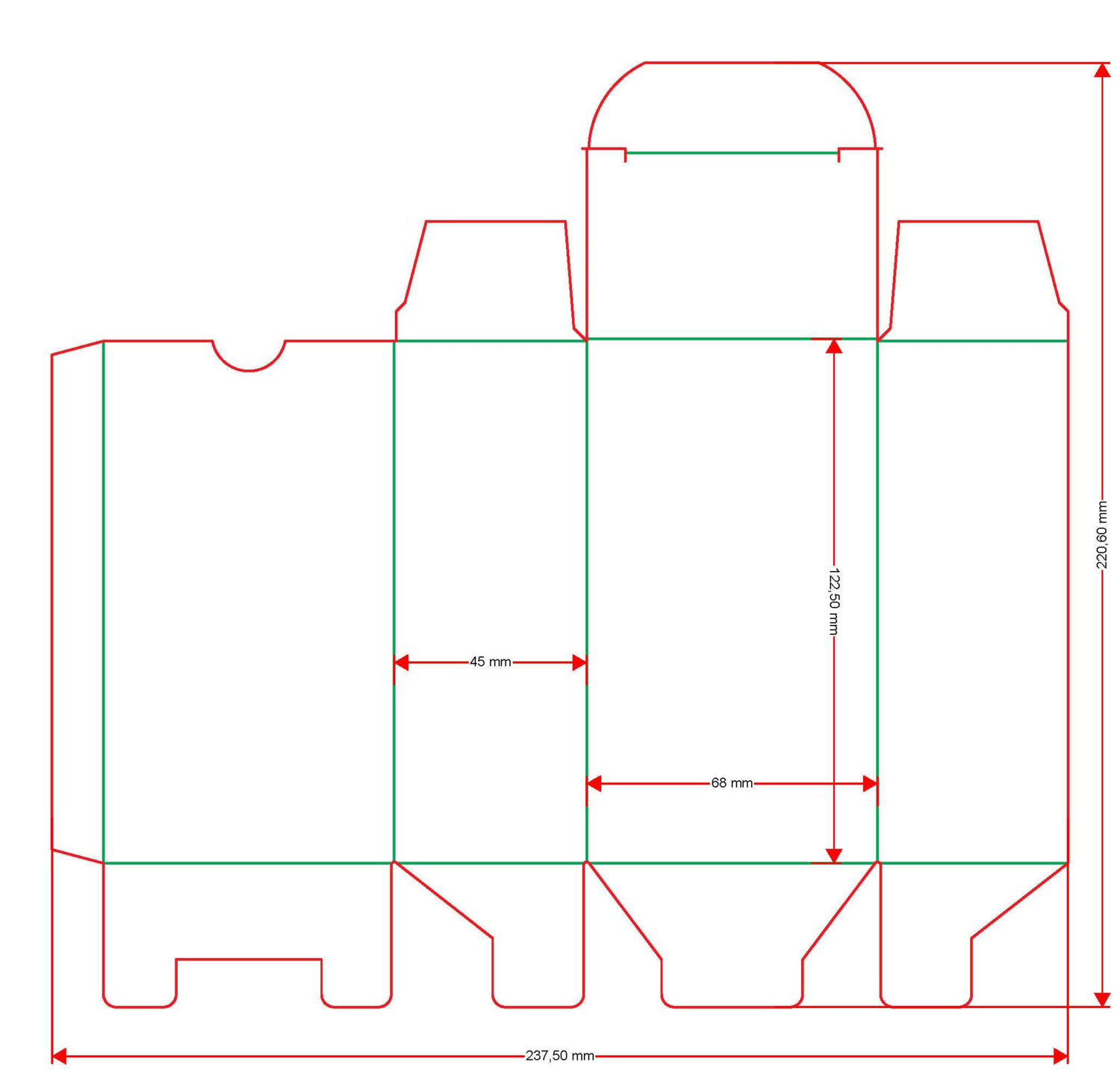

Те острые углы, что есть на клапанах часто делают так, что наклонную линию немного отступают от угла, т.е. получается так,
загиб, 4 мм, как просят прямой, потом скос. Это самый простой вариант, и углы у Вас получаются слишком острыми.
Поищите в Интернете раскрои коробок и посмотрите, как там делаются клапаны.

Советую напечатать на принтере, вырезать по контуру и попробовать сложить, тогда сами почувствуете, где там могут быть проблемы. А вообще коробки рекомендуется посылать в штанц бюро на доработку в специализированных программах за денюжку. Предложите это сделать типографии.

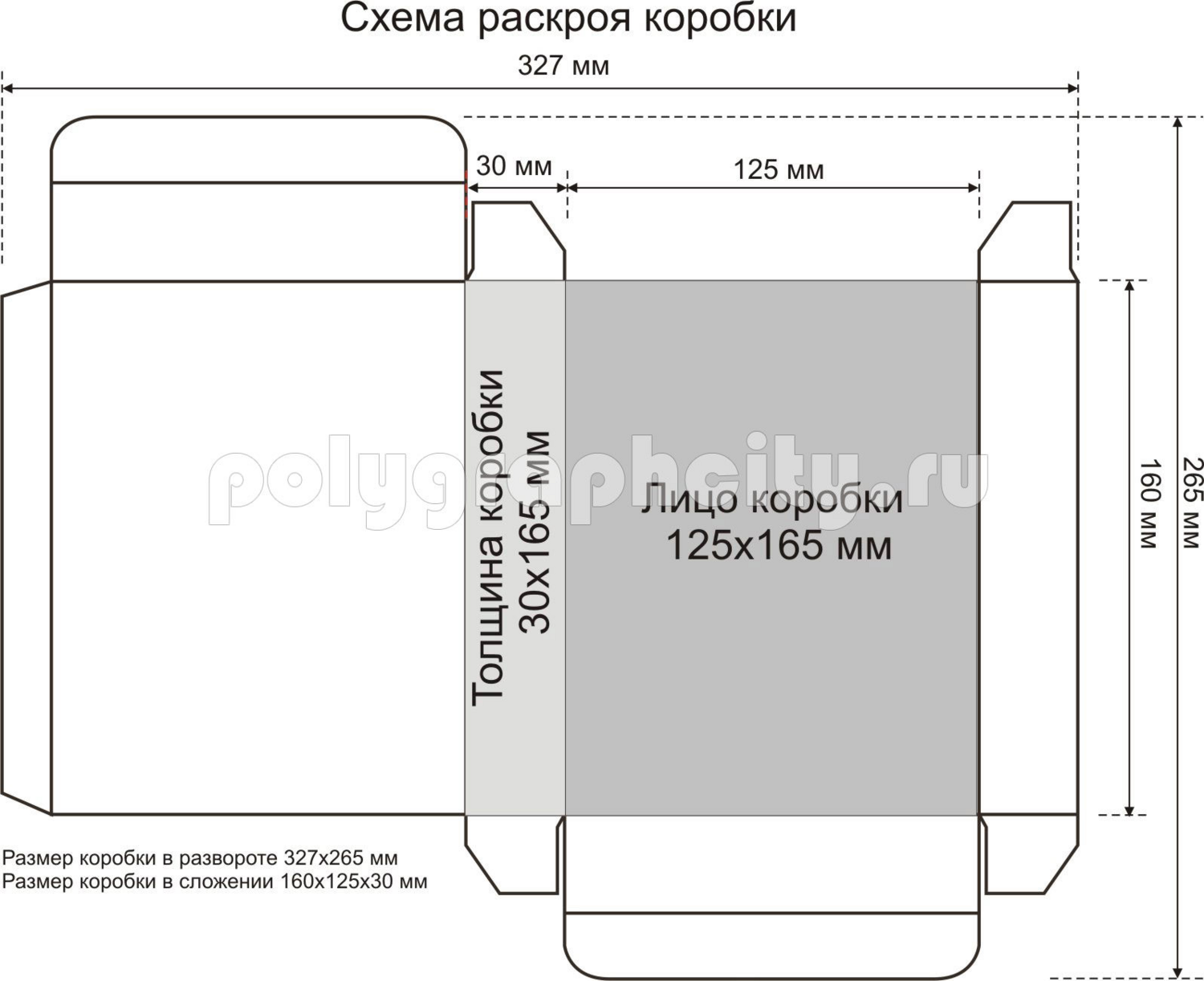

Можно извращённей:

Вот поближе к вашему варианту клапанов...



[sneganet]

А вообще коробки рекомендуется посылать в штанц бюро на доработку в специализированных программах за денюжку. Предложите это сделать типографии.

Понял. Благодарю. Постараюсь максимум исправить сам, а там уж самые специфичные моменты предложу исправить типографии.



[JAW]

sneganet

Ну, обычно, мы что то рисуем приблизительно похожее, что предполагаем, что должно быть, и в штанцбюро.
Нарисовать похожее нужно, чтобы дизайн как то положить.
А у штанцбюро свои требования, расстояния между ножами, углы.
И опять таки, наличие спец. программ, которые не только больших денег стоят, но и ещё требуют умения в них работать, как в любом CAD. Типографиям, которые не специализируются на упаковке такой софт просто не нужен.



[carry]

А материал какой? Тонкий картончик или может гофра в обклейке?



[sneganet]

написали, что складывают вдвое(?) бумагу 0.5 мм толщиной. Или я не так понял. В общем, толщина 1 мм.



[Gadalka]

Вот поближе к вашему варианту клапанов

Там скорее в лотки и поддоны. А с учётом того, что из двух частей, то без пересчёта в штанц-бюро и крайне рекомендуемой вырезки на плоттере из тиражной бумаги -- может быть мучительно больно.

2) Высечка. Места биговок обозначить красной обводкой.
3) Места прорезей элементов обозначить зеленой обводкой.

Обычно я обозначаю наоборот. Но это может и от макета зависеть.
Или вот так (цитата из моих техтребований, согласовано с штанц-бюро с которым мы сотрудничаем):

Контур вырубки должны быть предоставлен в отдельном слое или файле или наложен на изделие в выводном файле. Размер в файле должен соответствовать реальному размеру штампа. Линии ножей должны быть обозначены плашечным цветом CUT, линии биговок должны быть обозначены плашечным цветом BIG, линии перфорации должны быть обозначены плашечным цветом PERF, линии обратного сгиба должны быть обозначены плашечным цветом RITZ. Все линии должны быть линиями с контуром и без заливки. В векторном файле все линии должны быть одинарными. Двойные параллельные линии (Outline Stroke) увеличивают время и снижают точность обработки файлов, а потому крайне нежелательны. Также, линиям должен быть присвоен параметр Overprint.
На макете штампа желательно за обрезным форматом выводить легенду обозначающую элементы штампа (линии бига, перфорации, диаметр пробойников и пр.)



[carry]

написали, что складывают вдвое(?) бумагу 0.5 мм толщиной. Или я не так понял. В общем, толщина 1 мм.

А вот тут можно схлопотать массу гадостей, так как картончик толщиной в 1 мм и картон/бумага в 0,5 мм сгибаются и складываются по разному. И технологические допуски тоже разные.
