[AI CC-CC2022] Подготовка к печати и резки в Adobe Illustrator

К

Костя1990

Участник
Топикстартер
Сообщения
25
Реакции
1
Всем привет
Помогите пожалуйста разобраться с иллюстратором
Если ли плагин для расстановки меток резки?
Как правильно сохранять или экспортировать файлы из Adobe Illustrator для резки и печати ( Esko, Zund и Durst ) ?
В каком формате отдавать на печать и на резку? Файлы для печати растровое изображение обрезанное по контуру
Всем спасибо


Не по теме:
Да, иные бывают и дерзки, и резки, но чтобы отдавать на печать и резку самому Мануалу!
Это дорогого стоит!

Товарищ Костя, Вам говорят о том, что технические требования надо узнавать у тех,кто будет печатать и резать.
Скрипт меток реза где-то тут

Костя1990 сказал(а):
Если ли плагин для расстановки меток резки?
Нажмите, чтобы раскрыть...
Выделить объект (объекты)
Object -> Create Trim Marks
Объект -> Создать метки обреза

Костя1990 сказал(а):
Как правильно сохранять или экспортировать файлы из Adobe Illustrator для резки и печати ( Esko, Zund и Durst ) ?
В каком формате отдавать на печать и на резку?
Нажмите, чтобы раскрыть...
В любом, который устроит тех, кто будет далее с ним работать. Не забыть приложить все используемые шрифты или перевести их в кривые. А также не забыть внедрить все используемые картинки или приложить их отдельно.
Можно воспользоваться командой Файл -> Упаковать

Костя1990 сказал(а):
Вопрос к знатокам
Нажмите, чтобы раскрыть...
Знатоки советуют спросить у того кто будет с файлом работать далее

  • Спасибо
Реакции: Костя1990
Костя1990 сказал(а):
( Esko, Zund и Durst ) ?
Нажмите, чтобы раскрыть...
Метки реза у всех производителей разные. На Zund, если не ошибаюсь, могут сопровождаться штрих-кодом.
Генерируются автоматически, на рипе, без участия заказчика.
Костя1990 сказал(а):
Файлы для печати растровое изображение обрезанное по контуру
Нажмите, чтобы раскрыть...
От Вас потребуются контура реза (само собой векторные). Вероятнее всего, покрашенные spot'ом имеющим определенное имя. Лучше поместить на отдельный слой.

Лучше всего -- узнать или прочитать технические требования. Иначе, кому-то придеться сносить эти Ваши метки (матюгаясь само собой).

Последнее редактирование:
  • Спасибо
Реакции: Костя1990 и Gad

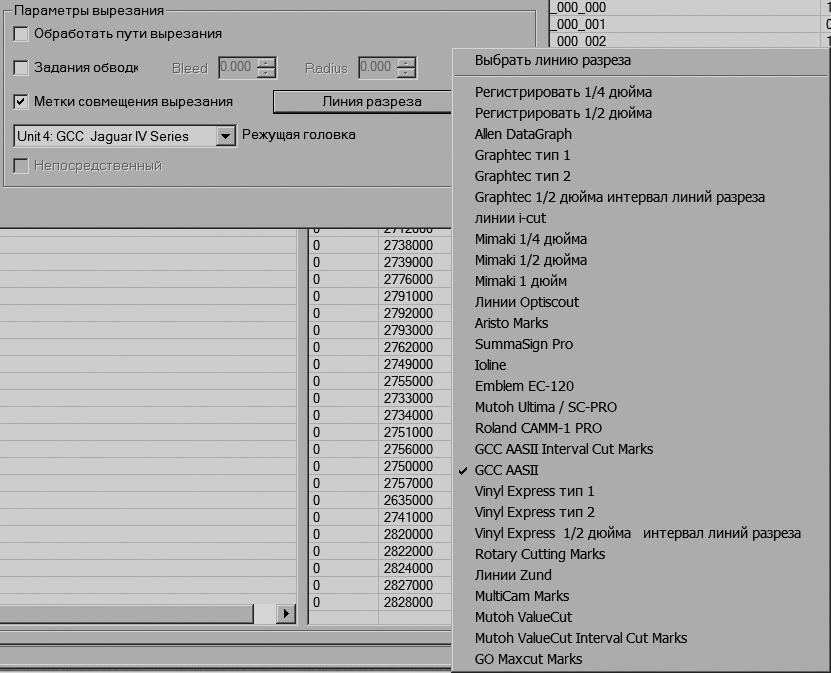

Вот Вам скриншот с одного из широкоформатных рипов (к сожалению, перевод интерфейса идиотский, а переключится на английский не позволяет лицензия, но не суть). И это еще не все варианты, поскольку рип уже старый.


Вложения

  • screenshot.png
    93.2 КБ · Просм.: 416
  • Спасибо
Реакции: Костя1990
Костя1990 сказал(а):
Спасибо, нет
Вопрос к знатокам, а не к мануалу
Нажмите, чтобы раскрыть...
А причём здесь мануал?! У производственников надо спрашивать. О птичках, при резке сольно зависит от материала. В моём конкретном случае, если толщина пластика до 4 мм, то режется ножом, больше — фрезой. И фрезы разного диаметра. А это уже разные макеты для производства.

Спасибо всем, но я неверно написал вопрос видимо
(сейчас покажу как делаю это я, мне кажется есть другой способ, он проще и правильнее.
Вот и хотелось бы получить помощь от вас)
Постараюсь его переформулировать
Фото прилагаю
Вот запрос (пример) вырезать динозавра по контуру:
Посмотреть вложение 131719
Я обрисовал его по контуру или взял готовый если есть.
Создал Объект -> Создать метки обреза

Но для оборудование такие метки не подходят.
Ему нужны кружки от 3 мм до 6 мм
Я рисую их вручную ( на мой взгляд это должно делаться автоматически)

После этого сохранить как... ---->>>> .pdf ---->>>>
Сначала сохраняю файл для печати ( без слоя реза)
После сохраняю файл реза ( без слоя печати)

Это очень геморойно и долго, ищу другой более быстрый и удобный способ.
Бывает ли потеря качества печати из-за .pdf ?
.tif лучше .pdf для печати?


Оборудование для резки:
У него много форматов которое может открывать
но самые на мой взгляд лучшие это .ai .pdf и .dxf


И еще один вопросик!))
При сохранении есть вкладка
Можно как-то настроить размеры и расположение то что указал стрелками

Спасибо всем за помощь очень благодарен


Вложения

  • 2.jpg
    406.2 КБ · Просм.: 355

Не по теме:
Не бывает лучших или худших форматов.

О чём речь вообще идёт? Какой материал резаться (кроиться) будет? На каком оборудовании?

Допустим, для широкоформатной печати и кроя фолии (как у нас, например) - контур резки задаёте в отдельном слое. И всё.

Последнее редактирование:
MrDesigner сказал(а):
О чём речь вообще идёт? Какой материал резаться (кроиться) будет? На каком оборудовании?

Допустим, для широкоформатной печати и кроя фолии (как у нас, например) - контур резки задаёте в отдельном слое. И всё.
Нажмите, чтобы раскрыть...
Прочитайте пожалуйста на 2 сообщения вверх, там более развернутый мой вопрос. Спасибо

MrDesigner сказал(а):
О чём речь вообще идёт? Какой материал резаться (кроиться) будет? На каком оборудовании?

Допустим, для широкоформатной печати и кроя фолии (как у нас, например) - контур резки задаёте в отдельном слое. И всё.
Нажмите, чтобы раскрыть...

[AI CC-CC2022] - Подготовка к печати и резки в Adobe Illustrator

Всем привет Помогите пожалуйста разобраться с иллюстратором Если ли плагин для расстановки меток резки? Как правильно сохранять или экспортировать файлы из Adobe Illustrator для резки и печати ( Esko, Zund и Durst ) ? В каком формате отдавать на печать и на резку? Файлы для печати растровое...
forum.rudtp.ru forum.rudtp.ru

Костя1990 сказал(а):
Спасибо всем, но я неверно написал вопрос видимо
(сейчас покажу как делаю это я, мне кажется есть другой способ, он проще и правильнее.
Вот и хотелось бы получить помощь от вас)
Постараюсь его переформулировать
Фото прилагаю
Вот запрос (пример) вырезать динозавра по контуру:
Посмотреть вложение 131719
Я обрисовал его по контуру или взял готовый если есть.

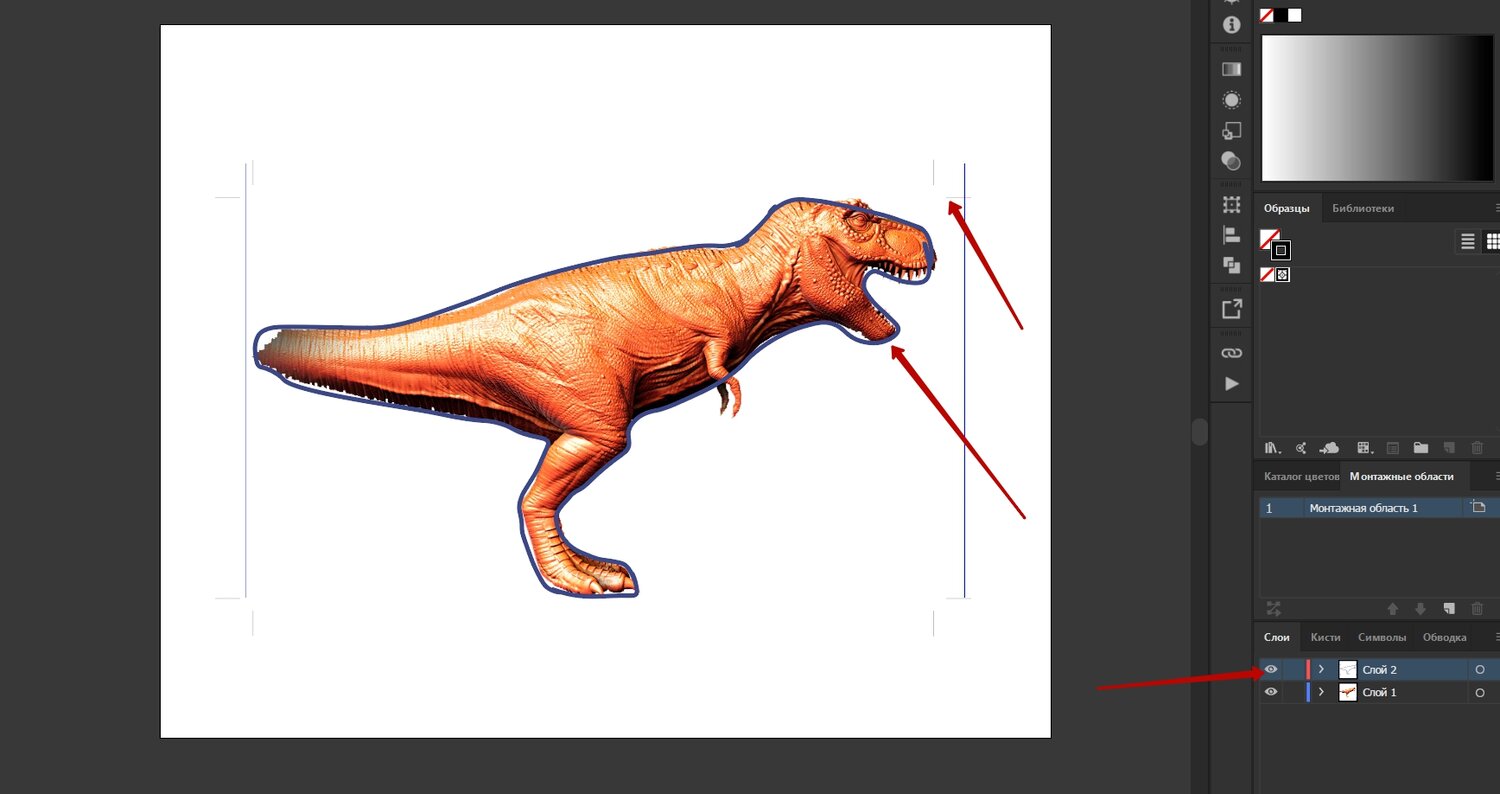

Создал Объект -> Создать метки обреза
Посмотреть вложение 131721

Но для оборудование такие метки не подходят.
Ему нужны кружки от 3 мм до 6 мм

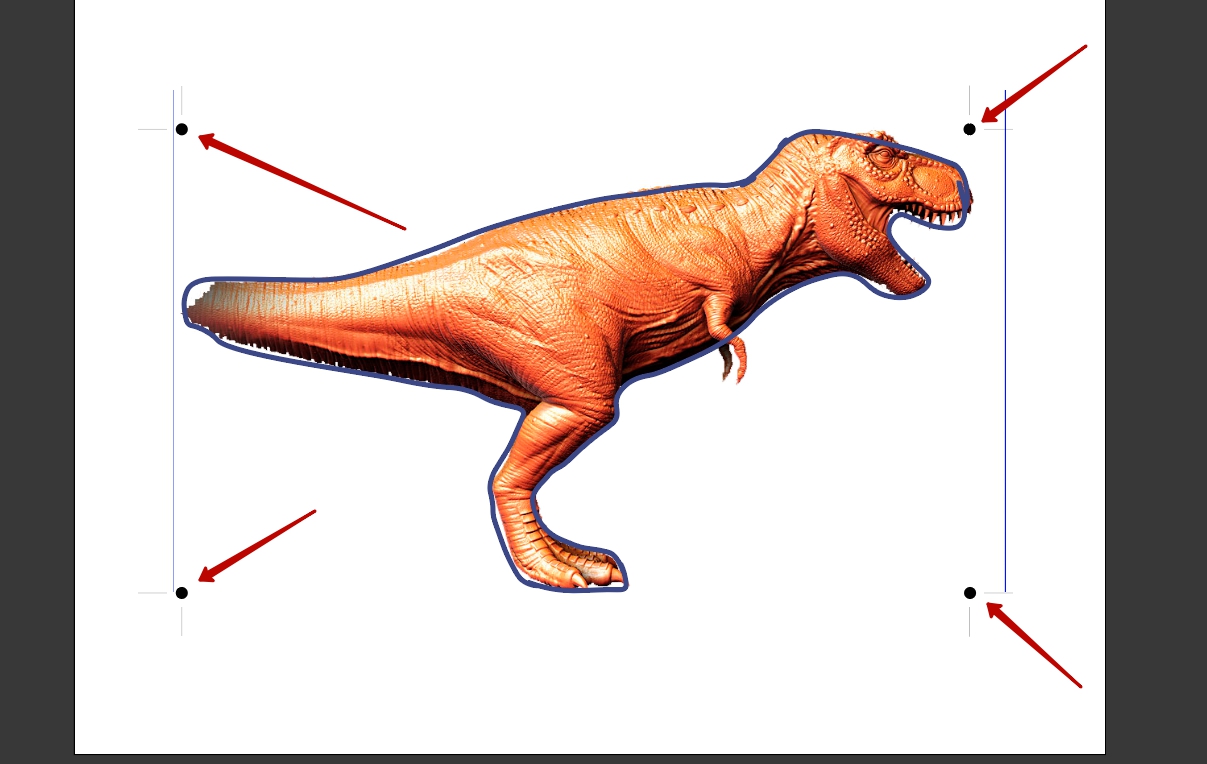

Я рисую их вручную ( на мой взгляд это должно делаться автоматически)
Посмотреть вложение 131722

После этого сохранить как... ---->>>> .pdf ---->>>>
Сначала сохраняю файл для печати ( без слоя реза)

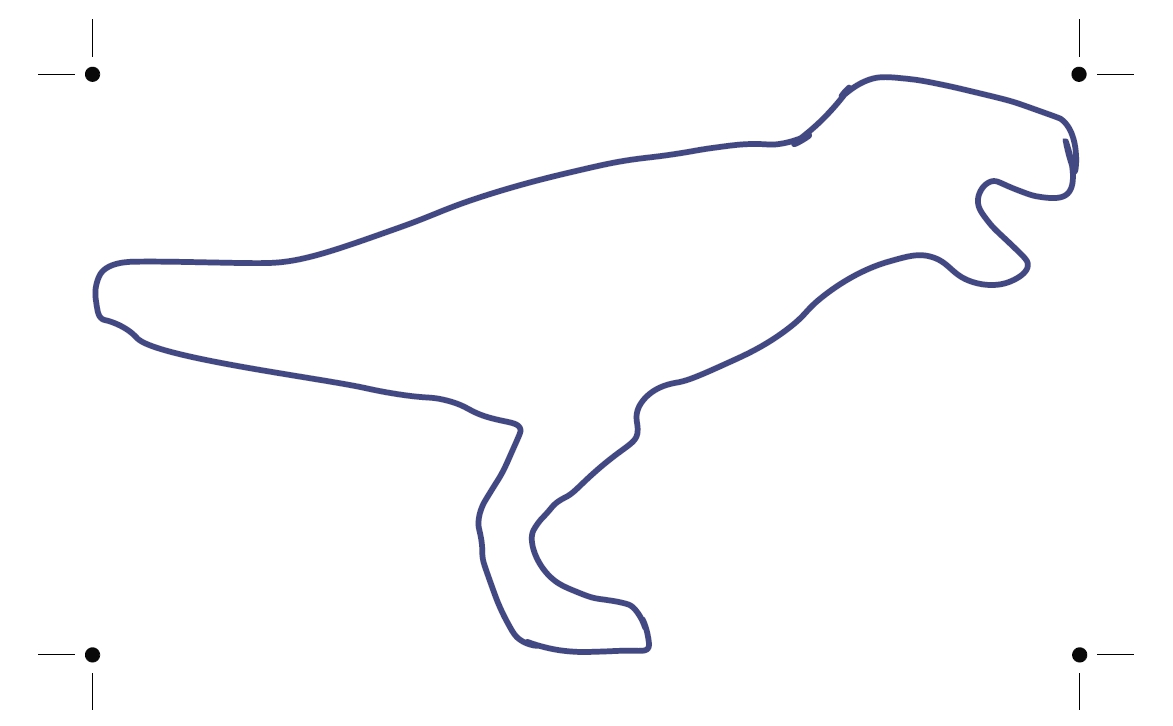

После сохраняю файл реза ( без слоя печати)
Посмотреть вложение 131723Посмотреть вложение 131724

Это очень геморойно и долго, ищу другой более быстрый и удобный способ.
Бывает ли потеря качества печати из-за .pdf ?
.tif лучше .pdf для печати?


Оборудование для резки:
У него много форматов которое может открывать
но самые на мой взгляд лучшие это .ai .pdf и .dxf


И еще один вопросик!))

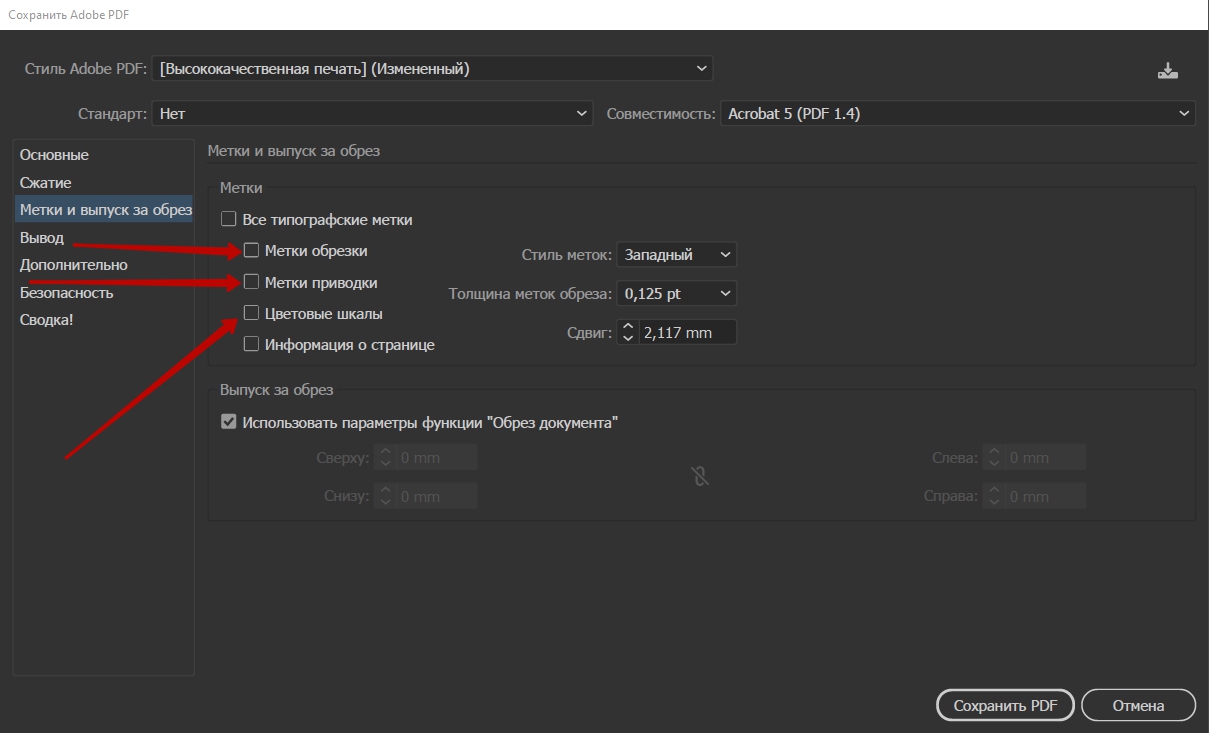

При сохранении есть вкладка
Можно как-то настроить размеры и расположение то что указал стрелками
Посмотреть вложение 131725

Спасибо всем за помощь очень благодарен
Нажмите, чтобы раскрыть...
В печать — тиф с изображением и круглыми точками, в пэдээфе — контур реза + круглые точки. 4 точки на такое изображение крайне мало. И надо указать, откуда начинать рез. То есть поставить ещё одну.

  • Спасибо
Реакции: Костя1990
И ещё. Раскладку на листе, случайно, производство не запросило?

Костя1990 сказал(а):
Оборудование для резки:
У него много форматов которое может открывать
но самые на мой взгляд лучшие это .ai .pdf и .dxf
Нажмите, чтобы раскрыть...
Это не оборудование, а форматы файлов. При резке ножом (да и для фрезы!) нужен припуск за линию реза. Миллиметра 2.
