[CDR X5-X8] Получить все цвета в Extrude

[eugeny]

Всех приветствую!
Столкнулся с такой проблемой: создаю фигуру, крашу ее в пантон Purple (например), создаю у фигуры эффект Extrude, делаю его цвет solid Reflex Blue.
Запускаю код:

If shTmp.Effects(i).Type = cdrExtrude Then
MsgBox shTmp.Effects.ExtrudeEffect.Extrude.BaseColor.Name & " " & shTmp.Effects.ExtrudeEffect.Extrude.BevelColor.Name & " " & shTmp.Effects.ExtrudeEffect.Extrude.ShadingColor.Name
endif

Выводит цвета: Purple Purple Purple .
Вручную меняю цвет у Control Rectangle на P Yellow, например. Код выдает правильное: Yellow ReflexBlue Purple.
Вопрос, как получить корректно все цвета без ручной корректировки фигур?



[dastin]

м.б. из-за этого флага

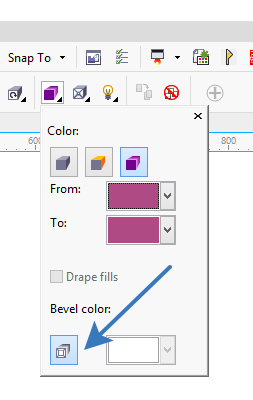

Property UseExtrudeColorForBevel As Boolean



[eugeny]

м.б. из-за этого флага
Property UseExtrudeColorForBevel As Boolean

Да вроде устанавливал его и в false и true, не помогло.



[_MBK_]

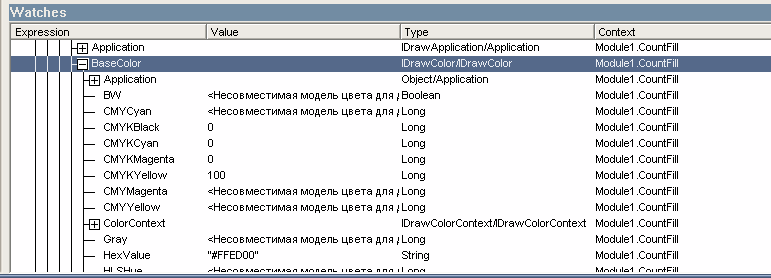

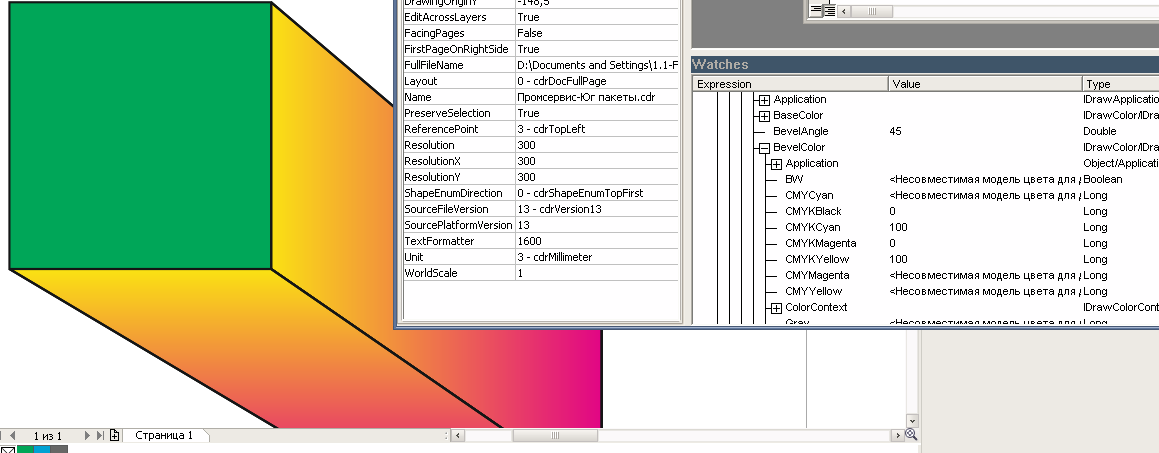

Странно, у меня в X6 все в порядке



[eugeny]

Странно, у меня в X6 все в порядке

Если задавать переход, то все нормально выводит.

если делать так: создать фигуру, добавить extrude, на вкладке цвета сделать solid и выбрать другой цвет, то не работает.



[_MBK_]

И вправду.
А вы берите цвет с shTmp.Shapes(1) - там правильный



[eugeny]

Нашел закономерность.

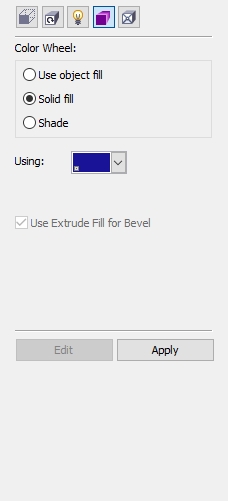

Не важно что ты ставишь при включенной галке solid fill, на экране будет отображаться все нормально, какой выберешь цвет. Но в объект запишутся те данные, что находятся при включении галки Shade.

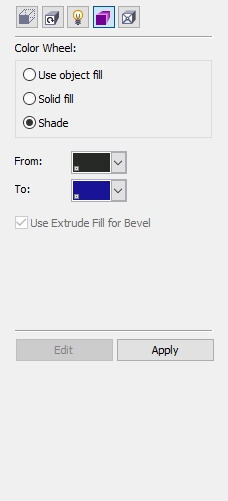

Т.е. нажимаешь Edit, ставишь галку Shade, смотришь, что за цвета там, не применяешь Shade к объекту, оставляя solid. Вот эти и будет показывать код. Они записываются в объект.



[_MBK_]

Они записываются в объект.

Они записываются в объект Effect

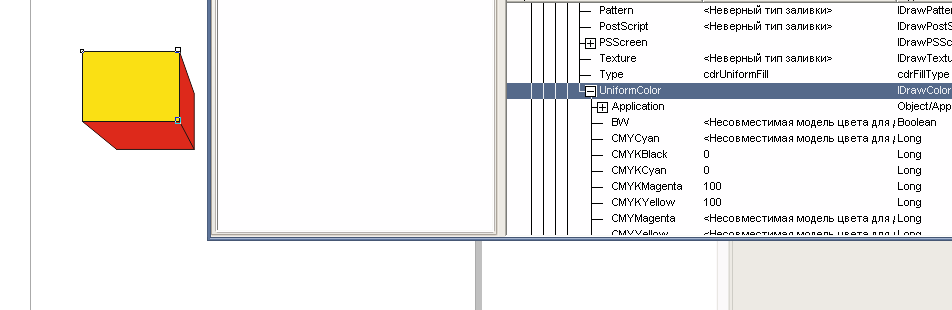

А в дочерние шейпы все записывается как надо



[eugeny]

И вправду.
А вы берите цвет с shTmp.Shapes(1) - там правильный

так shTmp вроде же один shape? У меня ругается, что индекс за пределами. Я его выделяю на экране (shTmp ) это Control Curve.



[_MBK_]

А вы не контрольный берите, а сам эффект



[eugeny]

А вы не контрольный берите, а сам эффект

Что-то не понимаю немного.
У меня есть shape -- shTmp. У него я нашел эффект : if shTmp.Effects(i).Type = cdrExtrude then.
беру эффект shTmp.Effects(i), но у него нахожу только shTmp.Effects.Item(1).Extrude.BevelColor.Name -- но это как понимаю не то.



[_MBK_]

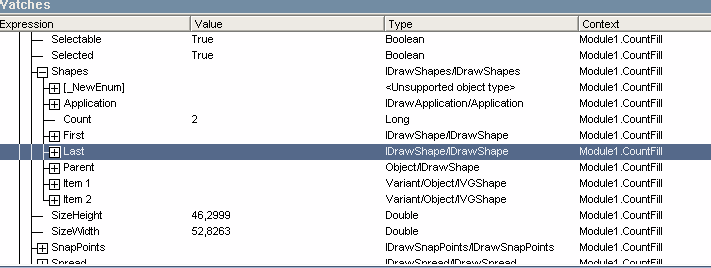

У shTmp есть дочерние шейпы - грани экструда



[eugeny]

У shTmp есть дочерние шейпы - грани экструда

похоже я не тот объект рассматриваю.

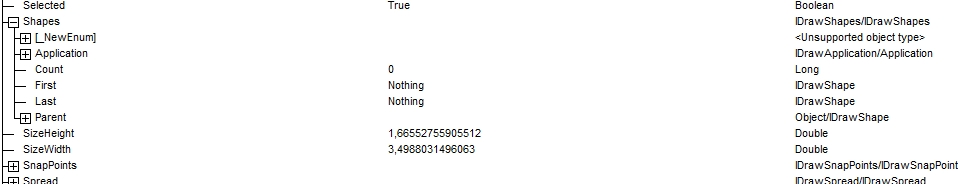

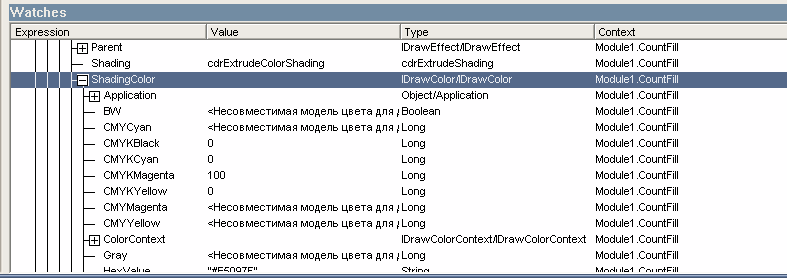

shTmp - это Control Curve эффекта. У него пусто:

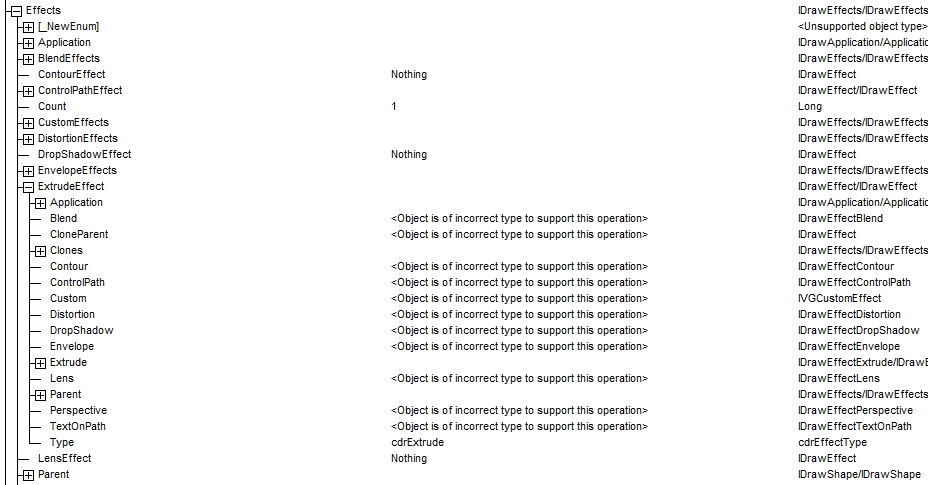

берем эффект shTmp: shTmp.Effects(i) у него не нахожу



[_MBK_]

похоже я не тот объект рассматриваю.

Да

У него пусто:

Да

берем эффект shTmp: shTmp.Effects(i) у него не нахожу

Нет
Берите не контрольный шейп а ШЕЙП САМОГО ЭФФЕКТА
У него тип соответствующий должен быть



[eugeny]

Да
Берите не контрольный шейп а ШЕЙП САМОГО ЭФФЕКТА
У него тип соответствующий должен быть

Но чтобы его взять, мне же надо от чего-то оттолкнуться. На данный момент выбран shTmp -- отправная точка. У него есть shTmp.Effects.ExtrudeEffect. Как выбрать шейп самого эффекта? это можно сделать оттолкнувшись от shTmp ?



[_MBK_]

Давайте по порядку
Когда я выделяю группу вытягивания, в Selection сидит два шейпа. Первый - это сама группа тип у нее cdrExtrudeGroupShape - он нам и нужен, в моем случае он содержит два дочерних шейпа - грани которые покрашены в нужный цвет.
Второй выделенный объект - контрольная кривая типа cdrRectangleShape - судя по всему вы пытаетесь обрабатывать именно ее



[eugeny]

Давайте по порядку
Второй выделенный объект - контрольная кривая типа cdrRectangleShape - судя по всему вы пытаетесь обрабатывать именно ее

Спасибо большое, всё нашел. Мне надо было выбирать: shTmp.Effects(i).Extrude.ExtrudeGroup
И у него получается отдельные item это все грани экструзии. Соответственно, если задан Shade смотрим fill Fountain, если solid --UniformColor
