[PS CC-CC2022] Полутоновый растр

[vicugna-pacos]

Здравствуйте.
Мне нужно сделать гербову печать по госту. Одним из требований является полутоновый растр 80 линий на см, либо, получается, 203 lpi.
Боюсь облажаться, так что решила уточнить все ли верно я делаю.
Я в фш заливаю плашку 40% серого с разрешением 400 точек на дюйм. затем mode > grayscale > bitmap. В графе Output я ставлю разрешение гравера, в графе линиатура как раз 203 lpi.
Прошу прощения, никогда такого не делала, а хочется сделать как надо.



[~RA~]

Примерно верно. Не вполне понятно только зачем рисовать плашки в фотошопе...



[vicugna-pacos]

Примерно верно. Не вполне понятно только зачем рисовать плашки в фотошопе...

а где их лучше рисовать?
подскажите, пожалуйста, какое минимальное значение dpi должно быть для 80 lpi?



[~RA~]

а где их лучше рисовать?

В векторном редакторе, где и остальные элементы.

какое минимальное значение dpi должно быть для 80 lpi?

Вы о чём? Dpi у вас только в гравёре. Или вы в макете используете растровые изображения?



[_MBK_]

а где их лучше рисовать?

Ну смотря какие файлы ест ваш гравер. Если монохромные растровые с разрешением 400 dpi то вы все делаете правильно



[~RA~]

то вы все делаете правильно

Неправильно. Правильно рисовать печать в векторном редакторе, растрировать и этим уже кормить гравёр.



[_MBK_]

Если на выходе монохромный растр , то это вопрос религии
Плашка отлично растрируется фотошопом, хотя там был один нюанс с линиатурой, описанный мною на этом форуме, но его вроде как пофиксили



[~RA~]

В нашей отрасли везде

на выходе монохромный растр

но это не повод всё делать в фотошопе, прикрываясь

религи

ей.



[Gadalka]

В графе Output я ставлю разрешение гравера

Обратиться к тем кто будет гравировать и спросить, что они хотят получить на входе.
Или покажите их техтребования.



[vicugna-pacos]

В векторном редакторе, где и остальные элементы.

Вы о чём? Dpi у вас только в гравёре. Или вы в макете используете растровые изображения?

у меня все в векторе, кроме этой плашки, ее требуют растрировать заранее.
я о том, будет ли достаточно разрешающей способности (1000 dpi) гравера, чтобы выпилить 80lpi. может формула какая есть.



[_MBK_]

у меня все в векторе, кроме этой плашки, ее требуют растрировать заранее.

Тогда вы неправильно их поняли
Плашку не надо превращать в растр в буквальном смысле слова. Наберите ее векторным паттерном нужных параметров



[~RA~]

формула какая

разрешающей способности (1000 dpi) гравера

/

80lpi

^2 = количество градаций.
———
А на плашку ту есть норматив.



[vicugna-pacos]

Тогда вы неправильно их поняли
Плашку не надо превращать в растр в буквальном смысле слова. Наберите ее векторным паттерном нужных параметров

говорят, что гравер растрирует как попало, возможно, не хотят разбираться.

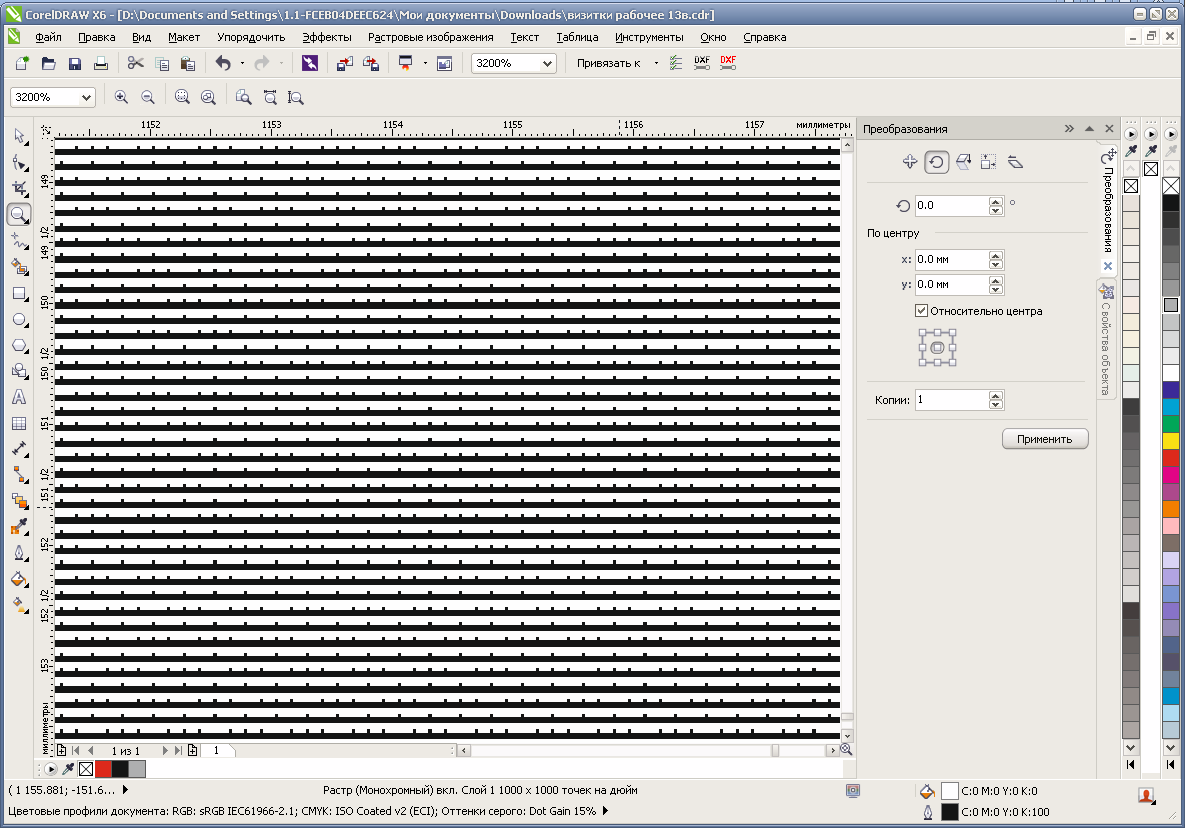

вот пример того, как это выглядит, но там плашка 40lpi



[~RA~]

Не по теме:
Тема "Фотошоп", макет "cdr", да ещё и в проприетарном архиве!



[_MBK_]

^2 = количество градаций.

Для 40% плашки вполне хватит 1000/5=200 lpi



[_MBK_]

говорят, что гравер растрирует как попало, возможно, не хотят разбираться.
вот пример того, как это выглядит, но там плашка 40lpi

Если макет кореловский тогда зачем фотошоп? В кореле и растрируйте если очень сильно просят



[~RA~]

Нет смысла в

200 lpi

когда гостом предписывается > 80.



[_MBK_]

полутоновый растр 80 линий на см, либо, получается, 203 lpi.

Хотя на мой взгляд как то и вправду мелковато для штампа



[~RA~]

80 lpi

Так, стоп. Запутались все.
Нужно же 80 линий на сантиметр, а это 203,2 lpi.

40% плашка в 203,2 lpi при 1000 dpi будет некрасивая.
А разве стандарт не ограничивает dpi устройства вывода (гравёра)?
Типа как

800 точек на сантиметр — это 2032 dpi. Вот на 2000 я бы и ориентировался.



[_MBK_]

будет некрасивая

Почему? 25 градаций серого вполне себе хватит
Хотя при увеличении и вправду рябовато
Поэтому я и настаивал на векторном паттерне
