[CDR 2017-2021] Помогите разобраться с радиусами

[kyralesik55]

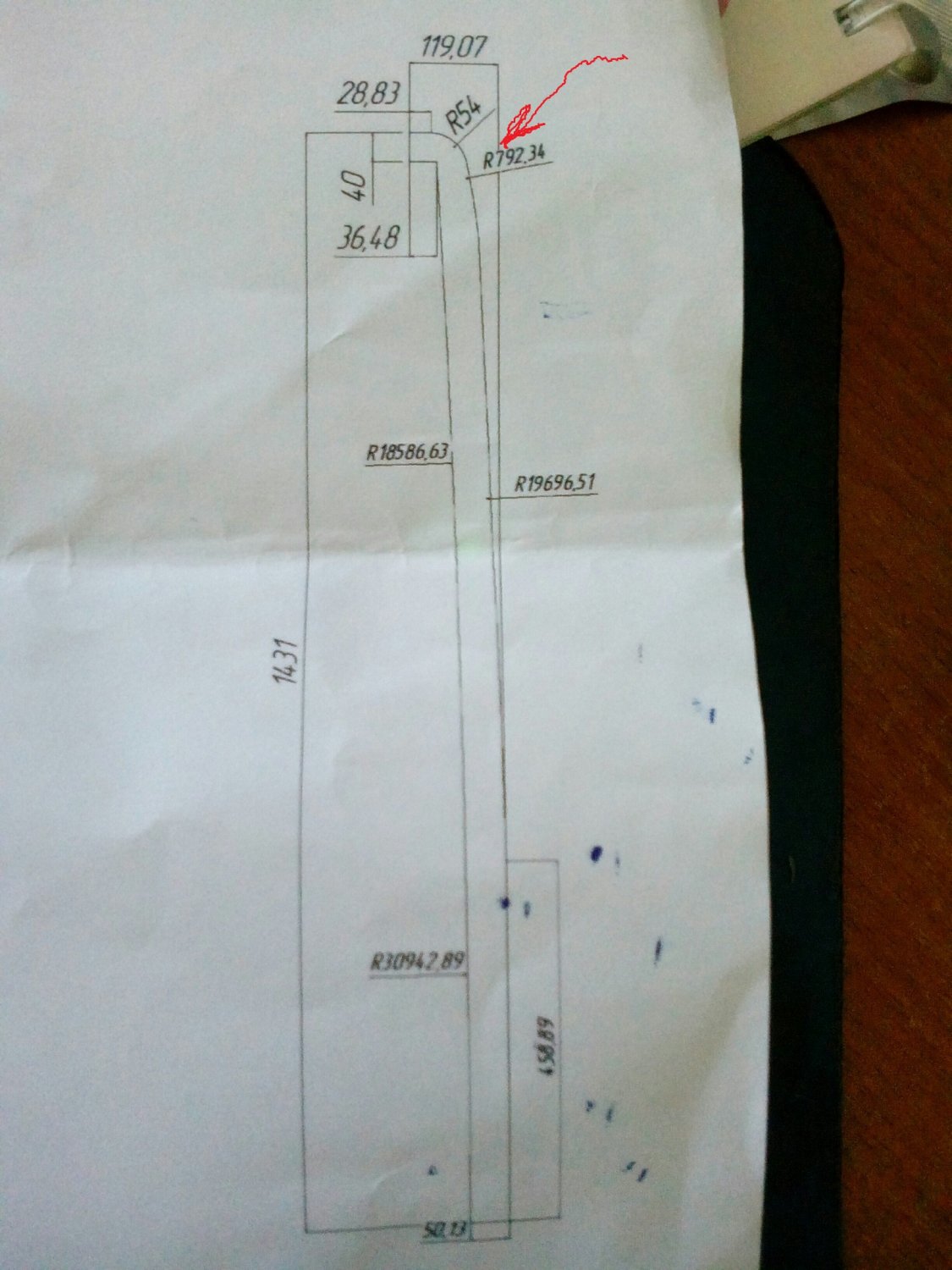

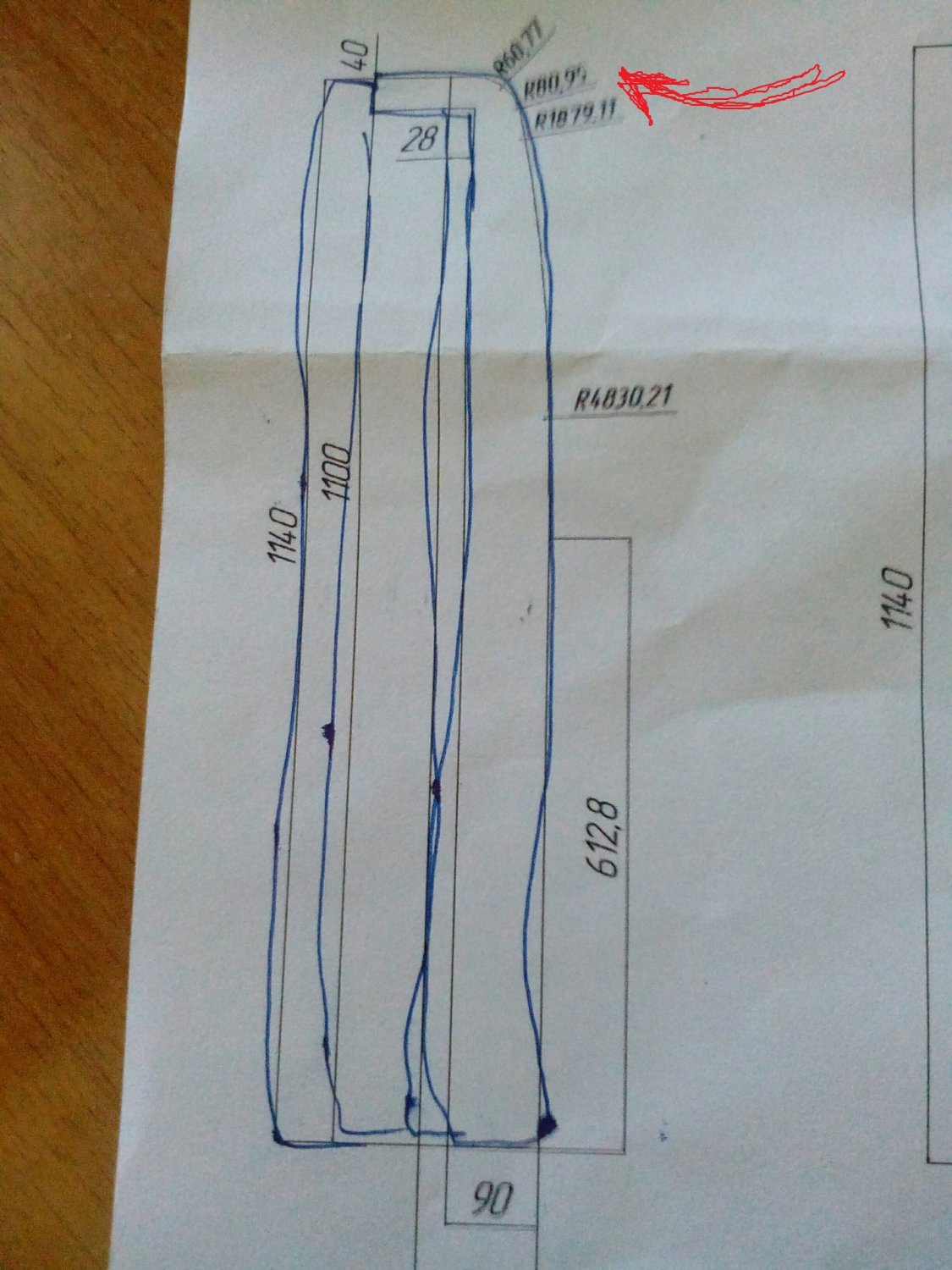

Всем добрый день, в корел я чайник, попросили повторить чертеж в программе, вроде выглядит не сложно, но загвоздка на обеих деталях вверху справа-там где радиусы-как это вообще выполнить, с помощью какого инструмента? Понимаю что вопрос возможно мега глупый, так что заранее благодарю за ответы



[Jeine]

Проще всего отсканировать, импортировать скан в корел, и нарисовать поверх него прямоугольник.
А потом, преобразовав его в кривые, отредактировать линию вручную, используя кривые безье.



[kyralesik55]

Проще всего отсканировать, импортировать скан в корел, и нарисовать поверх него прямоугольник.
А потом, преобразовав его в кривые, отредактировать линию вручную, используя кривые безье.

Хотелось бы научиться самой, это ведь радиус указан? Как вот самой такое повторить



[_MBK_]

Рисуете любую окружность или эллипс. Потом задаете ей точные размеры из панели трансформации



[kyralesik55]

Рисуете любую окружность или эллипс. Потом задаете ей точные размеры из панели трансформации

На фото такое ощущение ,что из прямоугольника один угол изменили, к тут через окружность поменять можно, ну ладно радиус написан 60-80 а дальше 1800, что то не реальное



[MrDesigner]

Ручками требуемое в Кореле рисуется. Не чертёжная программа это.

Пусть вы окружности нужного радиуса (диаметра) нарисуете, потом можно из них получить необходимые фрагменты дуг. Стыковать эти дуги всё равно вручную придётся.



[splxgf]

Ну хотя-бы Autodesk Inventor взяли, а то чего сразу корел.



[kyralesik55]

То есть по факту человек этот закруглённый угол сделал из трёх дуг от трёх разных окружностей??? И потом соединил? Получается так?



[_MBK_]

То есть по факту человек этот закруглённый угол сделал из трёх дуг от трёх разных окружностей??? И потом соединил? Получается так?

Возможно. Вы так говорите, как будто в этом есть чтото плохое.



[kyralesik55]

Возможно. Вы так говорите, как будто в этом есть чтото плохое.

Для меня это замудренно как то, через Безье как то проще кажется) а может просто у меня подпольная кличка тяп-ляп))



[Gadalka]

Не по теме:

через Безье как то проще кажется

И потом ответную часть тоже через Безье. А при стыковке обработать напильником.



[_MBK_]

Лично я бы тоже делал через Безье (тем более, что в кореле, да и вообще во всей полиграфии окружностей не существует, только их приближение кривыми Безье), но если люди хотят через дуги - почему бы не уважить их странную хотелку?



[MrDesigner]

То есть по факту человек этот закруглённый угол сделал из трёх дуг от трёх разных окружностей??? И потом соединил? Получается так?

Очевидно же, что ваши исходные чертежи сделаны не в кореле.



[kyralesik55]

Очевидно же, что ваши исходные чертежи сделаны не в кореле.

А в чем? Не подскажете???маман у меня детали для автокранов в автокаде и компасе делала, а в чем такое чертили...



[MrDesigner]

К сожалению, не подскажу, т.к. с чертежами дела не имел.

Вы бы спросили "маман" - наверняка в Компасе (и CAD-подобных программах) требуемое рисуется на раз-два.



[kyralesik55]

Фишка в том, что знакомому предложили работу, вот такие чертежи сохраняют в каком то формате, загружают в оборудование и идёт процесс изготовления, сказали фигня дел то, научишься, до этого он создавал дизайны для вышивки, но там порога была Wilcom, и там реально проще, даже не знаю чем ему помочь) за меня в школе мама черчение делала)))



[_MBK_]

Времена меняются, когда не было компьютеров и инструментов быстрого построения полиномиальных кривых, за основу сегмента кривой линии взяли дугу окружности. Сейчас наоборот - везде только кривые Безье, а дуги вышли из употребления. Но доисторический стандарт продолжает действовать и все вынуждены подгонять кривые Безье под гипотетические дуги.



[andrejK]

CAD-программы. Вам уже ответили. Все подобное делают там.



[_MBK_]

Фишка в том, что знакомому предложили работу, вот такие чертежи сохраняют в каком то формате, загружают в оборудование и идёт процесс изготовления, сказали фигня дел то, научишься, до этого он создавал дизайны для вышивки, но там порога была Wilcom, и там реально проще, даже не знаю чем ему помочь) за меня в школе мама черчение делала)))

Вы бы сперва узнали в каком именно формате эти чертежи сохраняют. Чтобы не было мучительно больно.



[MrDesigner]

за меня в школе мама черчение делала

Вот теперь и расплачивайтесь.

сказали фигня дел то, научишься,

Действительно, фигня какая-то, делов-то.

вот такие чертежи сохраняют в каком то формате, загружают в оборудование и идёт процесс изготовления,

Нарисовать можно хоть в Паинтбраше, если б он позволял экспортировать рисунки в нужном формате.
