Помогите с раскроем коробки

[rockymen]

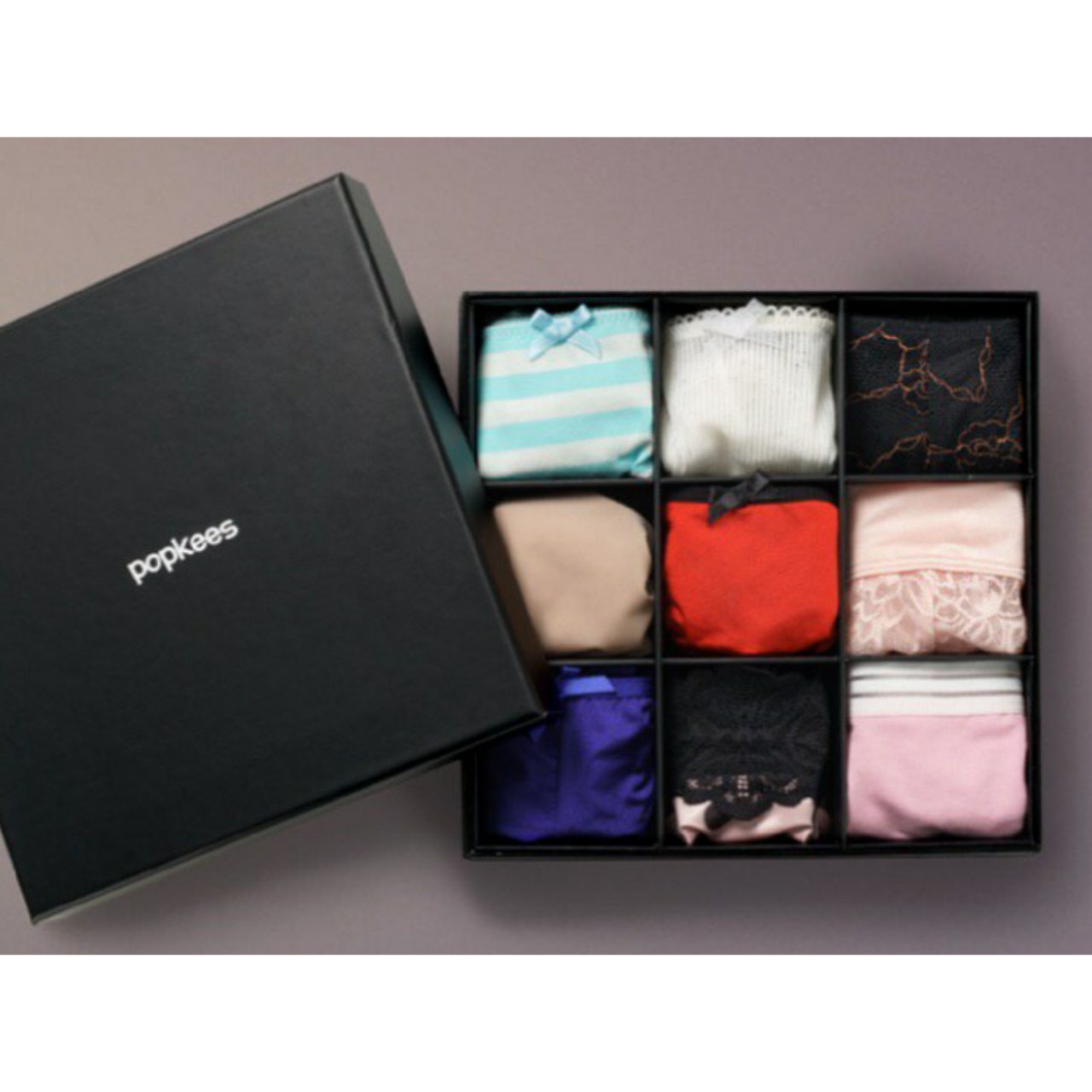

Подарите пожалуйста раскрой дна вот такой или похожей коробки



[Gadalka]

Здесь нет? EasyPackMaker :: Быстрый и простой конструктор упаковки



[JAW]

Эти коробки кашированные, кажется на какой то специальной машине делаются.
Сторонки - подставленный толстенный картон типа переплётного, и всё добро оклеено тонкой бумагой.
В общем это не обычная складная коробка, которая рубится, тут нужно технологию думать.

Хотя... Был у меня какой то раскрой китайский, правда с окном, сейчас найду.



[JAW]

Но это именно обклейка...

https: // drive.gооglе.com/open?id=150BwnYjICE9f1bJhRmTlZ78NgTHv_YOS

Китайцы, такие китайцы... Среди документации у них валяется


Не по теме:
Censored... А ничего, что я это файл не могу сюда прикрепить просто потому, что это будет откровенное нарушение авторских прав? Почему на исходник официально выложенный производителем нельзя ссылку дать?


P.S. Слово гугле перебрать латиницей.



[suntory]

Почему на исходник официально выложенный производителем нельзя ссылку дать?

В фильтр домен забит, а не твоя конкретная ссылка



[rockymen]

Спасибо я уже поизвращался



[lev]

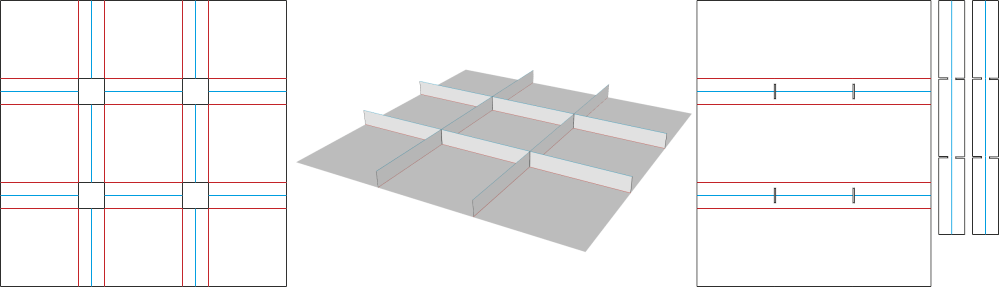

варианты вставки



[JAW]

Спасибо я уже поизвращался

Ну, если клеить, то клапаны нужны. Найди конструкт обычной коробки, раз уж так.
Можно и без клея сделать. Но ты такой жёсткости, как у китайцев не добьёшься, вот в чём вопрос.

варианты вставки

Она из листа просто складывается? Интересная конструкция. Буду иметь в в виду.



[lev]

Крестовина у такой не жёсткая. Можно вместо вырезания центральных квадратов оставлять ушки заправляемые внутрь бортиков, но складывать чуток сложнее и не с любой толщиной картона хорошо выйдет.



[rockymen]

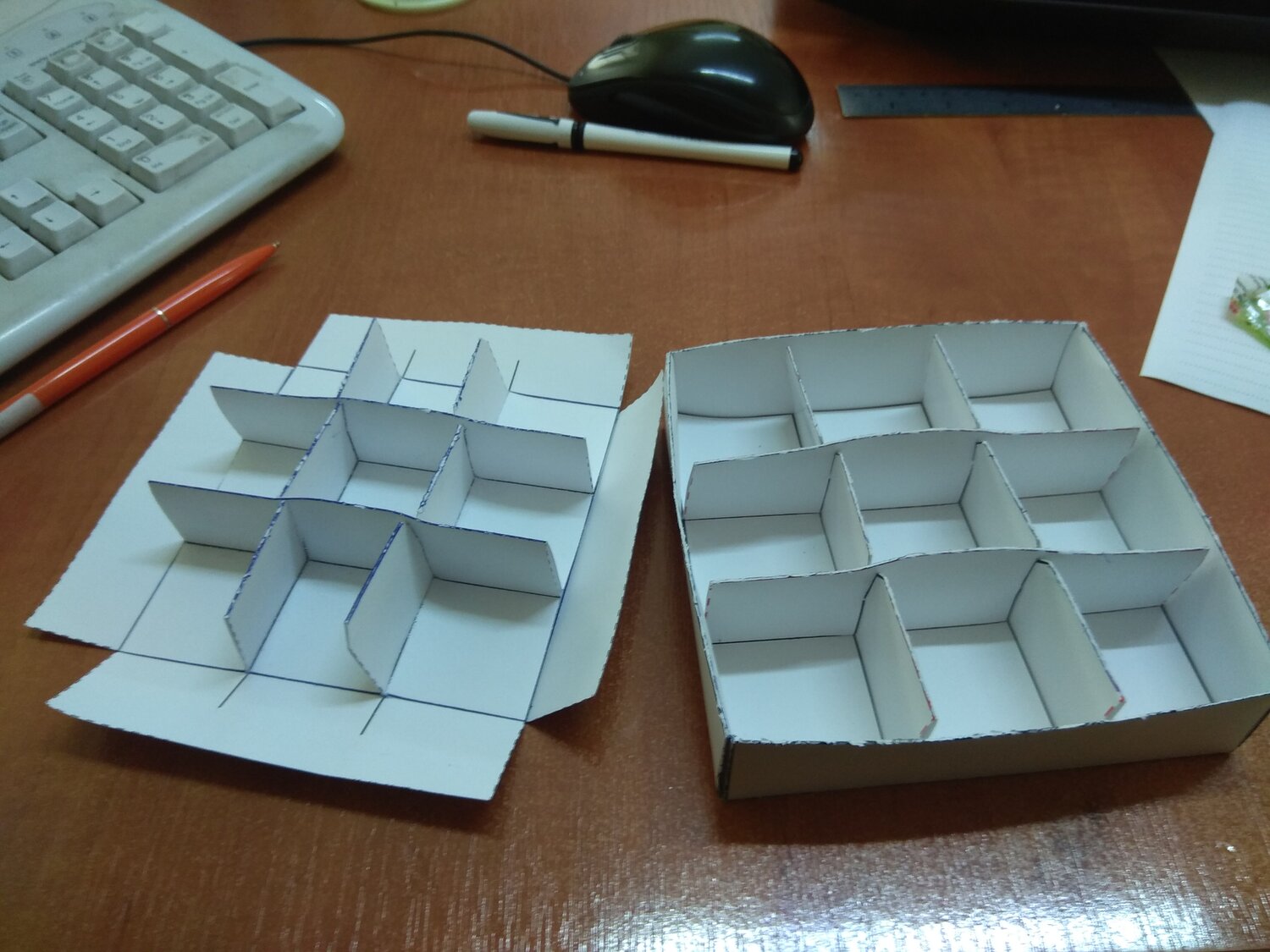

2 листа вкладываются в друг друга. 2 гармошки в друг друга. 4 штанца: крышка, дно, 2 гармошки. Это черновик. Будет одобрямс - будем додумывать резать лазером и собирать прототипы. А пока пусть начальство думает.



[G1n]

Могу подарить крой, но нужны размеры. Если сами будете переделывать, скину чертежи для кашированной упаковки. Извиняюсь что так поздно но вдруг еще нужно. Как раз подобными вещами последние пол года занимался.



[G1n]

Редактировать нельзя( Вот Кашированная упаковка
