помогите справиться с 4press...

[Landy]

Началась беда с редких сообщений про laser overpower и, опять таки редких, пленок с пропущенными фрагментами, полосами. Как будто среди вывода лазер отключился, а потом включился обратно и рисунок пошел дальше... Сейчас не рисует совсем, если пленка и выходит, то голая, прозрачная.

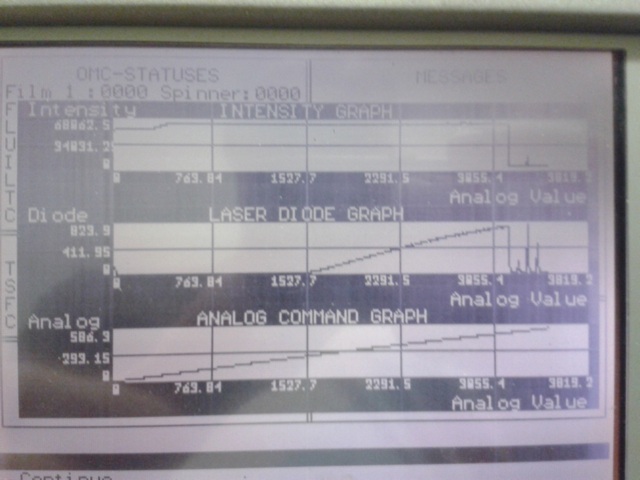

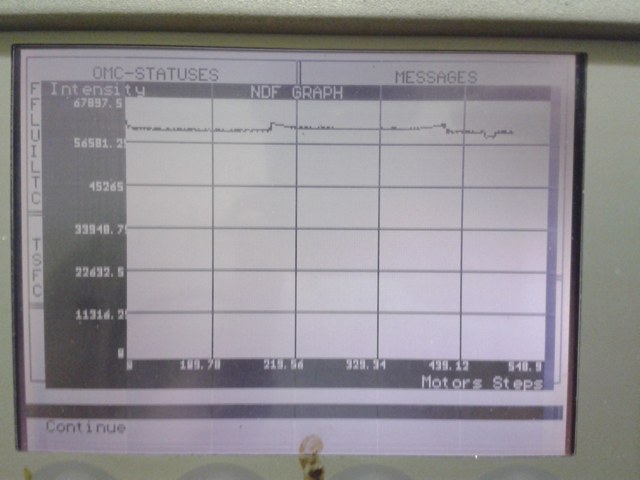

графики выглядят так: и. Если снять световод во время построения ndf, то видно, что пятно плавно меняет яркость от средней до минимума и потом разгорается до яркого. Слышно "цыкание" мотора в каретке. На графике же почти прямая. При попытке вывести пленку с открытой крышкой пятна лазера на пленке в темноте не видать.
Помогите пожалуйста. Есть ли кто в Питере, кто сможет исправить это(я так понял, что что проблема с датчиком или шторкой)?



[magneto]

Шутер не заклинило, часом?

Началась беда с редких сообщений про laser overpower и, опять таки редких, пленок с пропущенными фрагментами, полосами. Как будто среди вывода лазер отключился, а потом включился обратно и рисунок пошел дальше... Сейчас не рисует совсем, если пленка и выходит, то голая, прозрачная.
графики выглядят так:Посмотреть вложение 66455иПосмотреть вложение 66454. Если снять световод во время построения ndf, то видно, что пятно плавно меняет яркость от средней до минимума и потом разгорается до яркого. Слышно "цыкание" мотора в каретке. На графике же почти прямая. При попытке вывести пленку с открытой крышкой пятна лазера на пленке в темноте не видать.
Помогите пожалуйста. Есть ли кто в Питере, кто сможет исправить это(я так понял, что что проблема с датчиком или шторкой)?

Световод не коцнули, часом?



[Landy]

на, приходящем в голову, световоде свет есть, как раз с него и смотрел пятно, а внутри головы - не знаю как его проверить. Пока надеюсь на шторку.
Есть ли какая нибудь наглядная схема устройства динамической оптики, а то страшно лезть без неё. Не знаю - где шторку смотреть и как её крепеж проверить.



[Saratoga]

А Сервис что? Нет? Сами не глупее паровоза? Или аппарат уже тренажер?
Может лучше "пусть каждый смотрит свой телевизор"?



[magneto]

на, приходящем в голову, световоде свет есть, как раз с него и смотрел пятно, а внутри головы - не знаю как его проверить.

А на 4press разве есть оптический разъём на голове? Как вы смотрели приходящий в голову свет?



[magneto]

А Сервис что? Нет? Сами не глупее паровоза? Или аппарат уже тренажер?
Может лучше "пусть каждый смотрит свой телевизор"?

Наверное человек и без подсказок догадывается о наличии сервисмэнов. Если не хотите отвечать - зачем писать? Или заказ спешите получить?



[Landy]

"кстати, о птичках", может поделитесь контактами питерских сервисменов кроме эксАмоса(их тел. у меня есть). Версия поломки шторки, на мой взгляд, сегодня получила подтверждение - на NFD графике появились неровности(горка вниз в середине), а потом, на новом прогоне, опять прямая. Сам пока лезть до шторки боюсь..

p.s. оптический разём рядом с кожухом энкодера, справа-внизу(ближе к морде). Отстыковывал внешний разъём, так как грешил на обрыв световода в жгуте... он всё же при каждом выводе сматывается-разматывается, разём светится и яркость меняется.



[magneto]

"кстати, о птичках", может поделитесь контактами питерских сервисменов кроме эксАмоса(их тел. у меня есть).

Смотри личку.



[Valery]

если что - вся оптика есть за дешево



[libSPB]

Проверте разъемы на плате LDT (отсоединить и снова вставить) особенно 2-х пиновый от датчика.
Плюс плата OMC - выденуть из козины и продуть от пыли.
Никаких шторок в голове нет, лазерный блок работает нормально.



[Valentin]

Шторка стоит внутри лазерного блока. А как реализовано измерение выходной мощности на голове? На 800 блок шаттера стоит с зеркальцем направляющим луч на датчик, которое поднимается электомагнитом.



[libSPB]

А как реализовано измерение выходной мощности на голове?

Под призмой спинера снизу есть отверстие, прямо под ним находится датчик - фоторезистор.



[magneto]

Под призмой спинера снизу есть отверстие, прямо под ним находится датчик - фоторезистор.

Т. е. в 4 шутера нет?



[Landy]

разъёмы переткнул - ничего не поменялось.. не пойму вот чего - когда строится NDF graph график идёт по верхам, за(как на фото) 60000 с небольшими отклонениями, пятно же со световода ЯВНО меняет яркость во время построения, причем, когда я втыкаю опт. разъём на место в период мин. яркости, на графике это выглядит как линия по низам(световод выдернут), а потом идёт скачек опять таки до максимума(хотя лазер еле светит)... калибровку лазер не проходит - пишет course fault. Ну и то, что при рисовании линии лазера в темноте не видно - не могу понять, ведь датчик то луч видит(хоть и странно как то), по световоду он проходит, а куда исчезнуть может - не пойму.



[Landy]

Переткнул нижнюю omc плату - графики стали приходить в норму похоже плата стала воспринимать датчик , крышки были приоткрыты, так что решил, что зоны насыщения от этого, от подствета... обрадовался, закрутил всё на место, закрыл крышки, прогнал тест а он опять "прямой", как раньше Дело видимо в контакте на omc плате, завтра попробую почистить ещё раз.



[libSPB]

А вентиляторы норм?



[Landy]

А вентиляторы норм?

какие? те, что внизу, на блоках питания - крутятся.
Вчера уже обрадовался ,что признаки жизни появились... сегодня все платы(большие - omc, acri и strobe7) повынимал, протер спиртом контакты и сдул пыль, вставляю, а график опять прямой никакой синусоиды. Ещё раз - опять прямая, либо несколько пиков в середине при общем уровне менее 1000. Похоже на "контакт", но как его поймать - ума не приложу.
Сигнал от датчика идёт прямо на omc или может ещё через какую плату? где бы ещё проверить котакты? На вертикальной плате коммуникаций есть что посмотреть-почистить(на задней стенке, а то её не видно совсем)



[magneto]

какие? те, что внизу, на блоках питания - крутятся.
Вчера уже обрадовался ,что признаки жизни появились... сегодня все платы(большие - omc, acri и strobe7) повынимал, протер спиртом контакты и сдул пыль, вставляю, а график опять прямой никакой синусоиды. Ещё раз - опять прямая, либо несколько пиков в середине при общем уровне менее 1000. Похоже на "контакт", но как его поймать - ума не приложу.
Сигнал от датчика идёт прямо на omc или может ещё через какую плату? где бы ещё проверить котакты? На вертикальной плате коммуникаций есть что посмотреть-почистить(на задней стенке, а то её не видно совсем)

Теряешь время. Позвал бы кого...



[Saratoga]

Теряешь время. Позвал бы кого...

А как же?

Наверное человек и без подсказок догадывается о наличии сервисмэнов. Если не хотите отвечать - зачем писать? Или заказ спешите получить?



[Landy]

Так я бы с удовольствием, только недозваться Олег чего то пропал, не дозвониться, а запчасти у него...
p.s. Собсвенно опять встает вопрос про ещё какой либо сервис в Питере, не экс амос... там со всеми пооворил и на Олеге пока застрял.
