Предупредительная маркировка 3.3
- Автор темы Ksenia
- Дата начала
- Сообщения
- 442
- Реакции
- 9
Это да, но знак общепринятый по ГОСТу. Зачем самодеятельность разводить, если есть (или должен быть) единый стандарт?
- Сообщения
- 7 930
- Реакции
- 6 711
- Сообщения
- 442
- Реакции
- 9
девушка знает, в чем разница вектора и растра. Предполагалось, что в файл более высокого разрешения трассируется с большей точностью.
Последнее редактирование:
- Сообщения
- 33 823
- Реакции
- 11 060

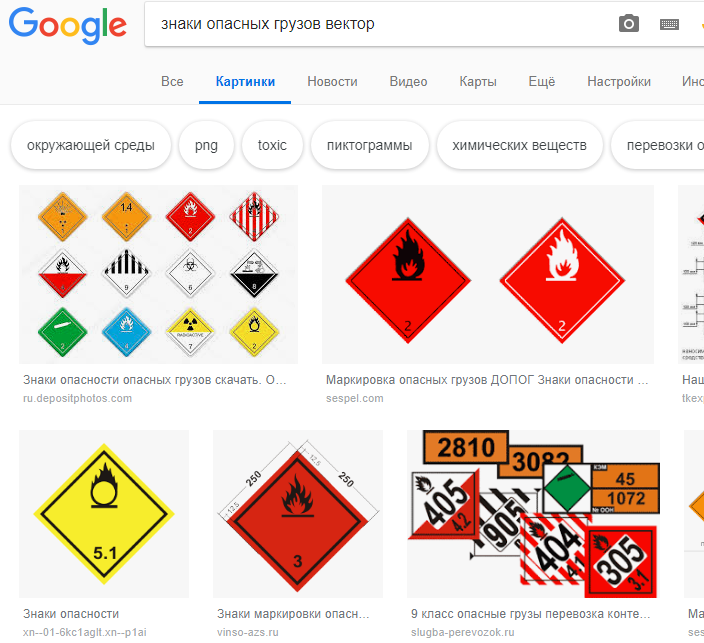

Кто вам сказал что единый стандарт подразумевает наличие векторного шаблона, доступного для скачивания?
Вы вопрос задали десять минут назад, за это время можно было пять таких в векторе нарисовать
- Сообщения
- 442
- Реакции
- 9
- Сообщения
- 2 356
- Реакции
- 2 258
ГОСТов на изображения не существует, только на размеры.
Например, в 9 посте все катринки "воспламенения" разные
.
Например, в 9 посте все катринки "воспламенения" разные
.
Андерсон
Участник
- Сообщения
- 36
- Реакции
- 0
Если делать по ГОСТу, то изображения должны быть точь-в-точь (п.2.6). Хотя оно там и "кривое". Пламя можно взять из ГОСТа по знакам безопасности, там изображение хорошее, особенно из обновленного ГОСТа 2015 (ЦВЕТА СИГНАЛЬНЫЕ, ЗНАКИ БЕЗОПАСНОСТИ И РАЗМЕТКА СИГНАЛЬНАЯ).
Кстати, в Черт.9 нет пламени - по ГОСТу
И ещё, заказчик может придраться к изображению сославшись на то, что в ГОСТе изображение есть и ему нужно именно такое. Прецеденты были уже.
Последнее редактирование:
Если топикстартером подразумевается что-то подобное -
, то для знаков легковоспламеняющихся грузов, похоже, такого нет.
Есть только принятые ООН правила и пиктограммы здесь.
Документы можно посмотреть по ссылкам здесь, в некоторых из них пиктограммы тоже векторные (хоть и в запароленных pdf-ках, но это лечится)).
Думаю, что для заказчика указания на документы ООН будет достаточно. ))
...и кстати, согласно тем же источникам, знак в топике неверный!
Есть только принятые ООН правила и пиктограммы здесь.
Документы можно посмотреть по ссылкам здесь, в некоторых из них пиктограммы тоже векторные (хоть и в запароленных pdf-ках, но это лечится)).
Думаю, что для заказчика указания на документы ООН будет достаточно. ))
...и кстати, согласно тем же источникам, знак в топике неверный!
Последнее редактирование:
Андерсон
Участник
- Сообщения
- 36
- Реакции
- 0
Ещё раз - все знаки опасности (а это именно знаки опасности), должны быть произведены (а именно макеты и само изделие) согласно требованиям ГОСТ, если они будут изготавливаться и использоваться на территории РФ.
Клиент сможет (имеет право) выставить официальную претензию о несоответствии чертежам приведенным в пункте 2.6 данного ГОСТа (а он действующий до сих пор, несмотря на год ввода. Новый ГОСТ должен был вступить в силу в 2018 году, но был отложен еще на 2 года). И будет прав.
Захочет ли заморачиваться клиент - это уже вопрос. Но по огромному опыту скажу, крупные клиенты - заморачиваются всегда.
Так что на свой страх и риск.
Единственное что могу посоветовать - попросить клиента подписать распечатанный макет со всеми тех.нюансами (размеры, цвета и т.п.).
Клиент сможет (имеет право) выставить официальную претензию о несоответствии чертежам приведенным в пункте 2.6 данного ГОСТа (а он действующий до сих пор, несмотря на год ввода. Новый ГОСТ должен был вступить в силу в 2018 году, но был отложен еще на 2 года). И будет прав.
Захочет ли заморачиваться клиент - это уже вопрос. Но по огромному опыту скажу, крупные клиенты - заморачиваются всегда.
Так что на свой страх и риск.
Единственное что могу посоветовать - попросить клиента подписать распечатанный макет со всеми тех.нюансами (размеры, цвета и т.п.).
"..о несоответствии чертежам приведенным в пункте 2.6 данного ГОСТа (+1)"

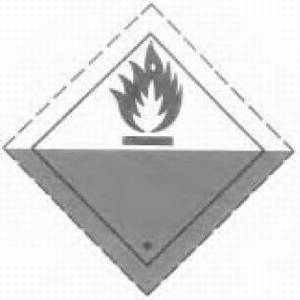

А что, вот такое
можно назвать чертежом?
Тем более, что эти "чертежи" есть векторные на первоисточнике (ссылка постом выше).
Разве что размеры некоторые приведены.
Ну так вектор несложно к ним привести:

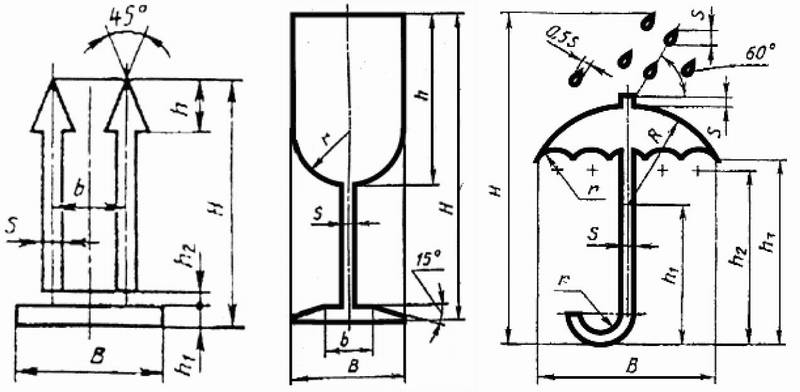

ГОСТЫ ранние имели чертежи со всеми размерами и углами, а если руководствоваться этим ГОСТом, то предъявлять-то особо и нечего будет.
А вот взять подпись у клиента - это как "отче наш". ))
А что, вот такое
Тем более, что эти "чертежи" есть векторные на первоисточнике (ссылка постом выше).
Разве что размеры некоторые приведены.
Ну так вектор несложно к ним привести:
2.6. Знаки опасности должны иметь форму квадрата.
(прим. Кстати это не квадрат, а ромб, т.к. с точки зрения геометрии, квадрат - это частный случай ромба (а не наоборот), у которого все стороны и углы равны )))
Ну на худший случай сделали бы оговорку, что квадрат повернут на 45°.
Знаки опасности в зависимости от класса (подкласса) опасного груза должны быть
выполнены в соответствии с черт.1а-10 и табл.11.
Размер стороны квадрата должен составлять для знаков опасности, наносимых на:
упаковку и (или) транспортный пакет - не менее 100 мм (допускается уменьшать размер
стороны квадрата до 50 мм, если габаритные размеры упаковки не позволяют наносить знаки
опасности указанного размера);
контейнер - не менее 250 мм (допускается уменьшать размер стороны квадрата до 150 мм,
если конструкция стенок контейнера не позволяет наносить знаки опасности указанного
размера).
2.7. Рамка, наносимая черным цветом (кроме черт.10), должна располагаться на расстоянии 5
мм внутрь от кромки знака.
2.6, 2.7. (Измененная редакция, Изм. № 1).
2.8. Знаки опасности условно делятся горизонтальной диагональю на два треугольника.
2.8.1. В верхнем треугольнике основных и дополнительных знаков опасности изображается
символ опасности соответствующего класса (подкласса), кроме знаков опасности для грузов
подклассов 1.4 и 1.5, на которых вместо символа опасности указывается номер
соответствующего подкласса.
2.8.2. Вдоль условной горизонтальной диагонали основных, а также дополнительных (кроме
класса 1) знаков опасности наносится надпись, характеризующая вид опасности груза.
(Измененная редакция, Изм. № 1).
2.8.3. В нижнем углу основных знаков указывается номер класса (для грузов класса 5 - номер
подкласса), к которому отнесен груз.
2.8.4. Для грузов подклассов 1.1; 1.2 и 1.3 в нижнем углу указывается номер подкласса,
группа совместимости и номер класса.
Табл 11 (регламентирует цвета знака)
--------
Для грузов подклассов 1.4 и 1.5 в нижней половине треугольника указывают группу
совместимости, в нижнем углу - номер класса.
2.9. На основных знаках опасности, выполняемых в соответствии с черт.1а-9 (кроме знаков
опасности для класса 7) и наносящихся на контейнер и крупногабаритную тару в нижней части
черными цифрами высотой не менее 65 мм на белом фоне указывается также номер ООН в
соответствии с черт.12.
Допускается указывать номер ООН не на знаке опасности, а рядом на оранжевой
прямоугольной табличке размерами не менее 120х300 мм с черной рамкой шириной 10 мм по
краям в соответствии с черт.13. Высота цифр на табличке должна быть не менее 25 мм.
Знак опасности для грузов класса 7, наносимый на контейнер, должен быть выполнен в
соответствии с черт.11. Верхняя часть знака - желтая, нижняя - белая. В верхней части знака
опасности указывается символ - черный трилистник, а в нижней части записывается номер ООН
или слово "радиоактивно".
2.8.4, 2.9 (Измененная редакция, Изм. № 1).
2.9.1. Знак опасности для грузов категории 917, наносимый на грузовые единицы, должен
быть выполнен в соответствии с черт.10 (см. бандероль и табл.11). Размеры знака - 90х110 мм.
2.9.2. На дополнительных знаках опасности номер класса (подкласса) и номер ООН груза не
указывается.
2.10. Символ опасности, содержание надписи на знаке опасности, а также цвет символа,
надписи, фона знака опасности - в соответствии с табл.11.
2.11, 2.12 (Исключены, Изм. № 1).
2.13. Маркировка, характеризующая вид и степень опасности груза, наносится на:
упаковку и (или) транспортный пакет, крупногабаритную тару - на контрастном фоне или
ярлыке рядом с манипуляционными знаками по ГОСТ 14192-77;
контейнер - на дверь, боковую стенку и, если позволяет конструкция, крышу;
контейнер-цистерну - на днище и обечайку цистерны (сверху и сбоку);
(Измененная редакция, Изм. № 1).
2.13.1. Допускается совмещение маркировки, характеризующей вид и степень опасности, с
транспортной маркировкой и маркировкой, характеризующей груз на одном ярлыке, при этом
размер ярлыка должен быть увеличен на величину, кратную количеству знаков. Размер знака
опасности допускается уменьшать до 25 мм.
(прим. Кстати это не квадрат, а ромб, т.к. с точки зрения геометрии, квадрат - это частный случай ромба (а не наоборот), у которого все стороны и углы равны )))
Ну на худший случай сделали бы оговорку, что квадрат повернут на 45°.
Знаки опасности в зависимости от класса (подкласса) опасного груза должны быть
выполнены в соответствии с черт.1а-10 и табл.11.
Размер стороны квадрата должен составлять для знаков опасности, наносимых на:
упаковку и (или) транспортный пакет - не менее 100 мм (допускается уменьшать размер
стороны квадрата до 50 мм, если габаритные размеры упаковки не позволяют наносить знаки
опасности указанного размера);
контейнер - не менее 250 мм (допускается уменьшать размер стороны квадрата до 150 мм,
если конструкция стенок контейнера не позволяет наносить знаки опасности указанного
размера).
2.7. Рамка, наносимая черным цветом (кроме черт.10), должна располагаться на расстоянии 5
мм внутрь от кромки знака.
2.6, 2.7. (Измененная редакция, Изм. № 1).
2.8. Знаки опасности условно делятся горизонтальной диагональю на два треугольника.
2.8.1. В верхнем треугольнике основных и дополнительных знаков опасности изображается
символ опасности соответствующего класса (подкласса), кроме знаков опасности для грузов
подклассов 1.4 и 1.5, на которых вместо символа опасности указывается номер
соответствующего подкласса.
2.8.2. Вдоль условной горизонтальной диагонали основных, а также дополнительных (кроме
класса 1) знаков опасности наносится надпись, характеризующая вид опасности груза.
(Измененная редакция, Изм. № 1).
2.8.3. В нижнем углу основных знаков указывается номер класса (для грузов класса 5 - номер
подкласса), к которому отнесен груз.
2.8.4. Для грузов подклассов 1.1; 1.2 и 1.3 в нижнем углу указывается номер подкласса,
группа совместимости и номер класса.
Табл 11 (регламентирует цвета знака)
--------
Для грузов подклассов 1.4 и 1.5 в нижней половине треугольника указывают группу
совместимости, в нижнем углу - номер класса.
2.9. На основных знаках опасности, выполняемых в соответствии с черт.1а-9 (кроме знаков
опасности для класса 7) и наносящихся на контейнер и крупногабаритную тару в нижней части
черными цифрами высотой не менее 65 мм на белом фоне указывается также номер ООН в
соответствии с черт.12.
Допускается указывать номер ООН не на знаке опасности, а рядом на оранжевой
прямоугольной табличке размерами не менее 120х300 мм с черной рамкой шириной 10 мм по
краям в соответствии с черт.13. Высота цифр на табличке должна быть не менее 25 мм.
Знак опасности для грузов класса 7, наносимый на контейнер, должен быть выполнен в
соответствии с черт.11. Верхняя часть знака - желтая, нижняя - белая. В верхней части знака
опасности указывается символ - черный трилистник, а в нижней части записывается номер ООН
или слово "радиоактивно".
2.8.4, 2.9 (Измененная редакция, Изм. № 1).
2.9.1. Знак опасности для грузов категории 917, наносимый на грузовые единицы, должен
быть выполнен в соответствии с черт.10 (см. бандероль и табл.11). Размеры знака - 90х110 мм.
2.9.2. На дополнительных знаках опасности номер класса (подкласса) и номер ООН груза не
указывается.
2.10. Символ опасности, содержание надписи на знаке опасности, а также цвет символа,
надписи, фона знака опасности - в соответствии с табл.11.
2.11, 2.12 (Исключены, Изм. № 1).
2.13. Маркировка, характеризующая вид и степень опасности груза, наносится на:
упаковку и (или) транспортный пакет, крупногабаритную тару - на контрастном фоне или
ярлыке рядом с манипуляционными знаками по ГОСТ 14192-77;
контейнер - на дверь, боковую стенку и, если позволяет конструкция, крышу;
контейнер-цистерну - на днище и обечайку цистерны (сверху и сбоку);
(Измененная редакция, Изм. № 1).
2.13.1. Допускается совмещение маркировки, характеризующей вид и степень опасности, с
транспортной маркировкой и маркировкой, характеризующей груз на одном ярлыке, при этом
размер ярлыка должен быть увеличен на величину, кратную количеству знаков. Размер знака
опасности допускается уменьшать до 25 мм.
ГОСТЫ ранние имели чертежи со всеми размерами и углами, а если руководствоваться этим ГОСТом, то предъявлять-то особо и нечего будет.
А вот взять подпись у клиента - это как "отче наш". ))
Последнее редактирование:
Поддерживаю ваше предположение - стандарты и ГОСТы для того и разрабатываются, но это, конечно, не значит, что векторный знак для скачивания можно где-то найти, особенно для современных ГОСТов и ТУ.
