Preps монтаж "в форму"

took

Топикстартер
15 лет на форуме
Сообщения
382
Реакции
13
Работаем в Preps 9. Делаем спуски на цифру и офсет. Всегда делали "в бумагу". Появилось желание делать монтажи в размер формы. Выводим на CtP Suprasetter A75. Подскажите как правильно настроить Media, в частности клапан машины чтобы лист бумаги располагался верно?


RIKITIKI

15 лет на форуме
Сообщения
1 408
Реакции
492

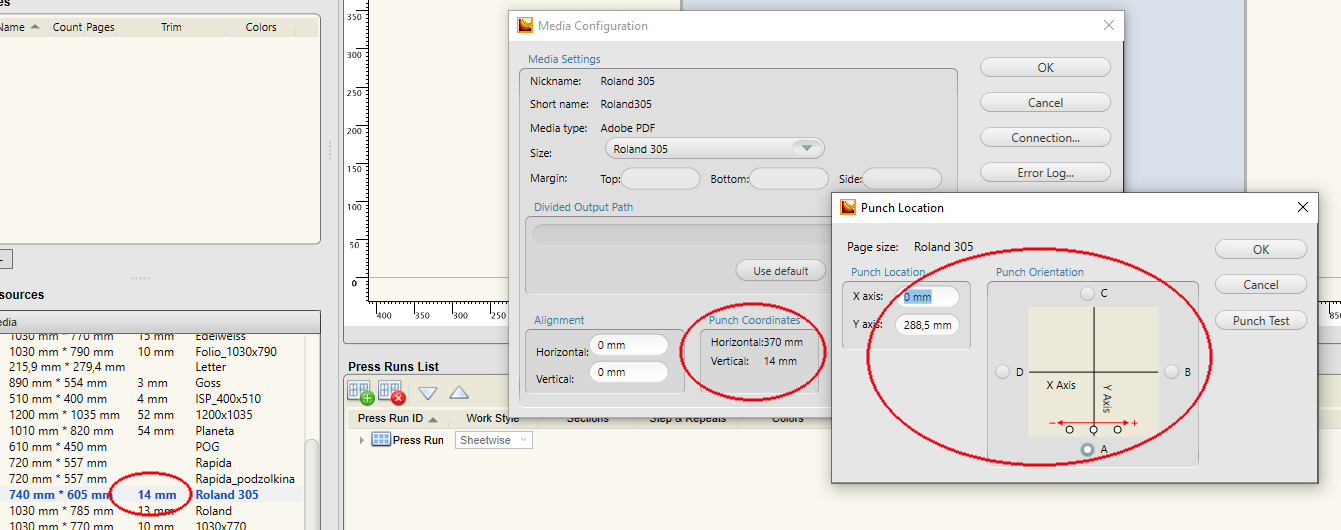

Это имеете в виду?

  • Спасибо
Реакции: Valentin и took

took

Топикстартер
15 лет на форуме
Сообщения
382
Реакции
13

Valentin

15 лет на форуме
Сообщения
2 260
Реакции
1 240
Да это. А клапан бумаги просто "в уме" держать или как то можно его обозначить? И вообще Media новую создавать на основе MediaType - ScenicSoftColor?
Разумеется. Под печатную машину которая у вас стоит.



took

Топикстартер
15 лет на форуме
Сообщения
382
Реакции
13
Немного запутался. Сейчас от края изображения на пластине до края пластины 60мм. Клапан бумаги 10мм. Машина PrintMaster 52-4.

Сейчас пока так получилось. Или надо бумагу уменьшать на величину клапана? Хотелось как раз уйти от этого.

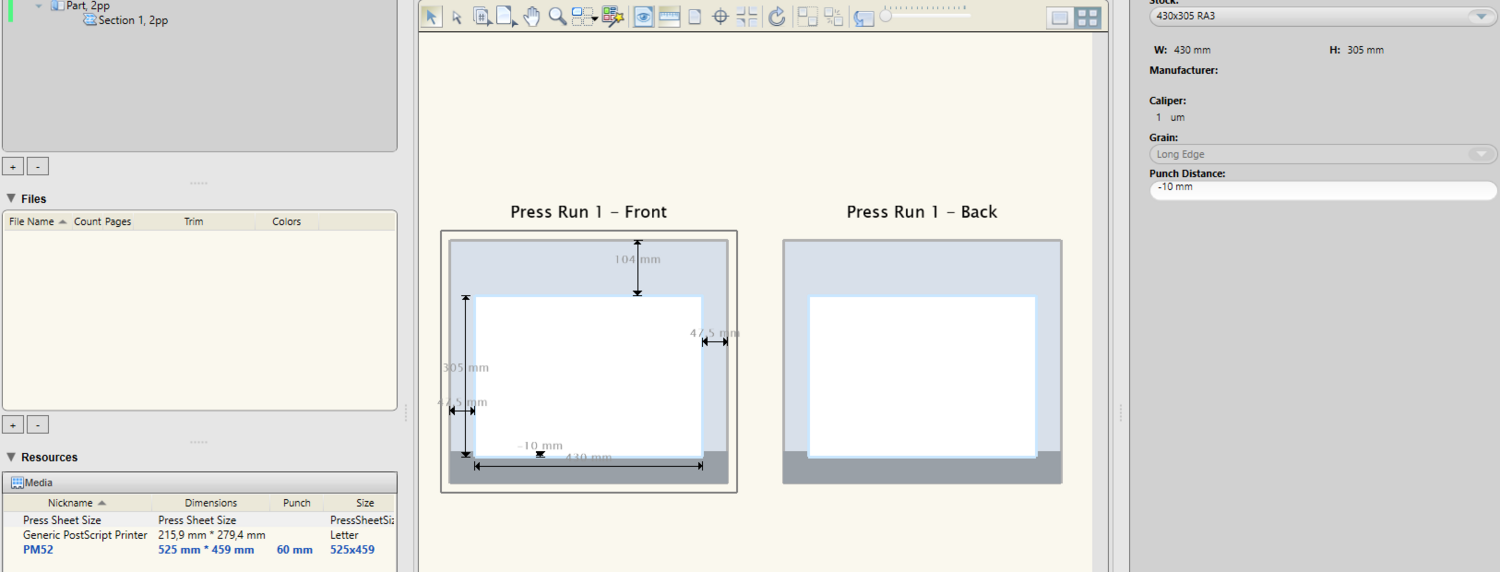

Preps 9 - Untitled-1.job 2021-12-29 16.36.15.png


Valentin

15 лет на форуме
Сообщения
2 260
Реакции
1 240
Или надо бумагу уменьшать на величину клапана? Хотелось как раз уйти от этого.

Бумагу надо прописывать такую же как вы заряжаете в печатную машину.

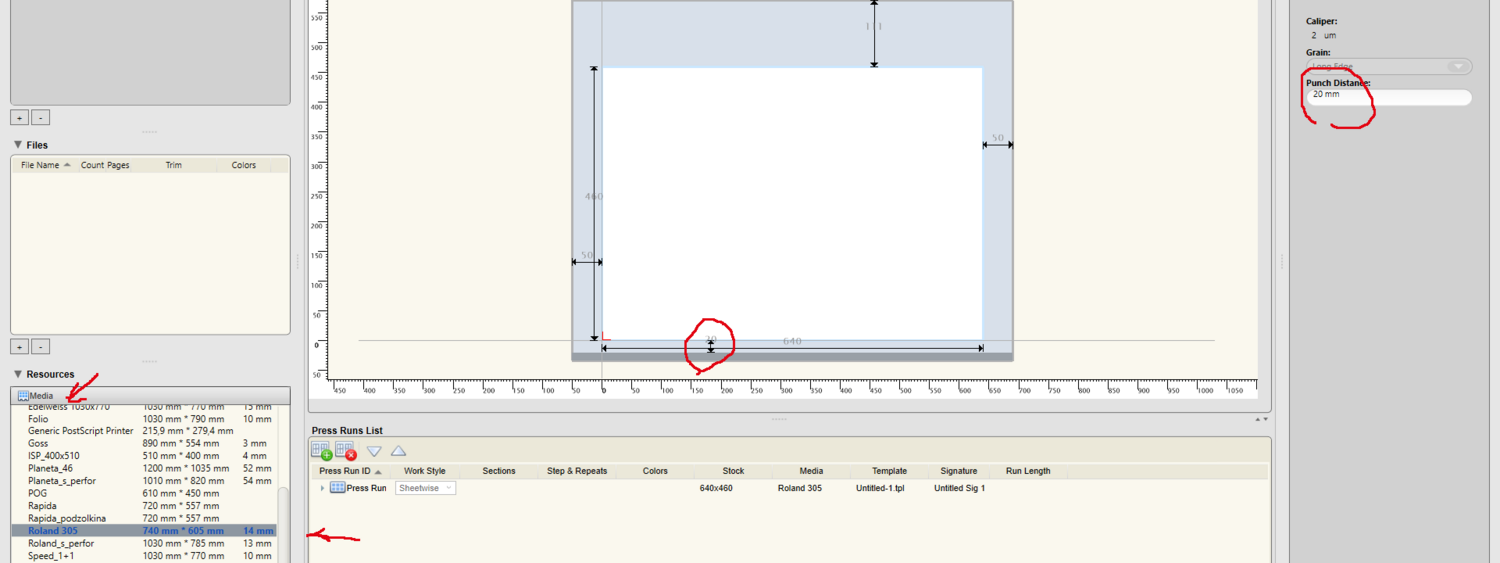

Вам на размер пластины и -10 мм (в бумагу) Punch Location Vertical надо рассчитать.
И тогда получаете.
Media - "набрасываете" пластину на монтажный стол.
Stock - "набрасываете" на пластину бумагу любого размера, она сразу ставится по центру по горизонтали и с Punch отступом по вертикали в клапане с учётом Вашей (-10 мм в бумагу).


Последнее редактирование:
  • Спасибо
Реакции: took

took

Топикстартер
15 лет на форуме
Сообщения
382
Реакции
13
Бумагу надо прописывать такую же как вы заряжаете в печатную машину.
Вам на размер пластины и -10 мм (в бумагу) Punch Location Vertical надо рассчитать.
И тогда получаете.
Media - "набрасываете" пластину на монтажный стол.
Stock - "набрасываете" на пластину бумагу любого размера, она сразу ставится по центру по горизонтали и с Punch отступом по вертикали в клапане с учётом Вашей (-10 мм в бумагу).
Спасибо, за помощь!
Punch Location по Y подсчитал вроде всё как надо. Бумага разная сама прыгает куда надо. Чисто эстетически смущает что у вас и на примерах выше клапан положительный, а у меня отрицательный. Это норм?

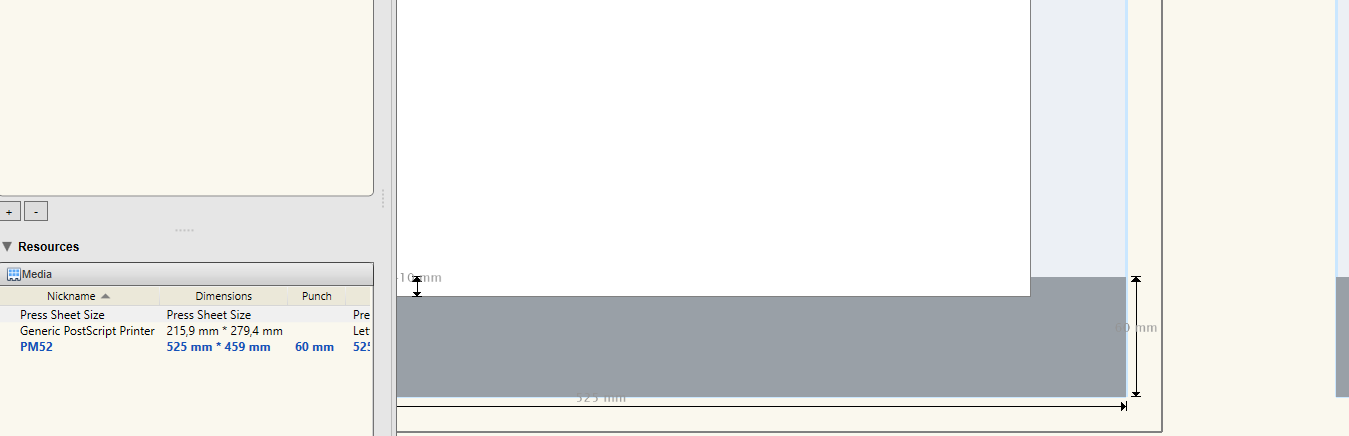

Preps 9 - Untitled-1.job 2021-12-29 18.03.59.png


Valentin

15 лет на форуме
Сообщения
2 260
Реакции
1 240

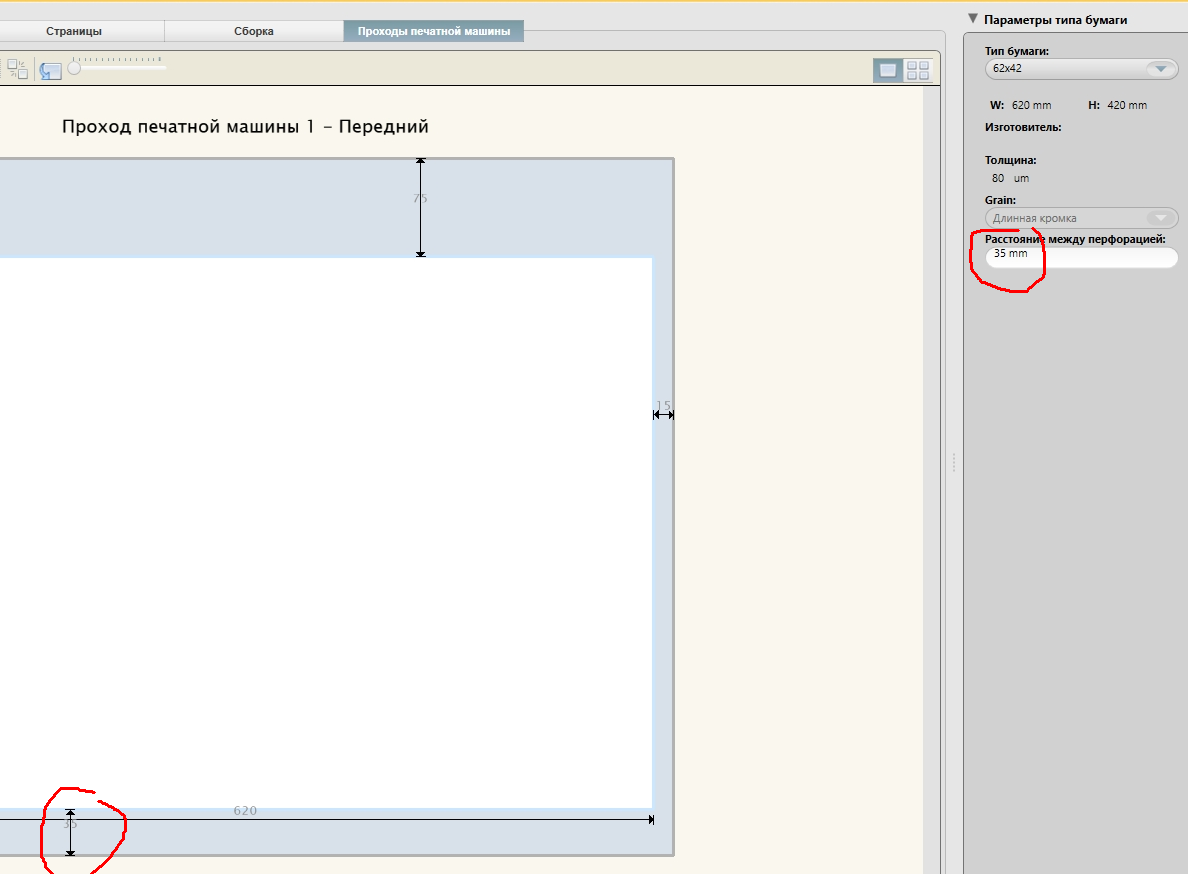

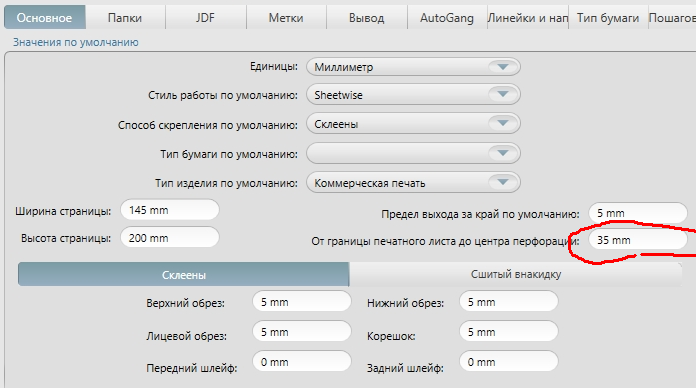

Есть подозрение что вы проигнорировали сообщение #4, Punch Distance.
У вас должен получится снизу вверх
Punch, пластина и бумага на ней относительно края пластины.
Вообще кидаете прямоугольник бумаги на монтаж и Ctr+P. А в pdf смотрите что у вас получается.
Технолог или печатник должен сказать вам сколько у него не пропечатка по бумаге.

Последнее редактирование:
