[AI CC-CC2022] При сохранении появляются отступы между фигурами

[hardoreshek]

Здравствуйте!

Нарисован логотип в Adobe Illustrator, в нем есть простая фигура, которая состоит из 4-х треугольников. В программе все отображается хорошо.

При сохранении в любом графическом формате (включая svg), в этой фигуре между треугольниками появляются прозрачные отступы. Скриншот, как все это дело выглядит после сохранения - приложил. Вроде мелочь, но впечатление все-таки портит...

Причем, в большом размере отступов нет, но появляются какие-то черные линии внутри объекта.

Исходный файл: Неправильное сохранение объекта

Подскажите, в чем у меня проблема, может я что-то неправильно сделал?



[_MBK_]

А разгадка проста

Плюс антиалиасинг



[hardoreshek]

А разгадка проста
Посмотреть вложение 104085
Плюс антиалиасинг

Извиняюсь, я не знаю многих фишек Иллюстратора, если честно, не понимаю в чем разгадка
У меня при максимальном приближении все ок, все стоит рядом, ничего не отъезжает...
Про антиализинг почитаю.



[_MBK_]

У меня при максимальном приближении все ок, все стоит рядом, ничего не отъезжает...

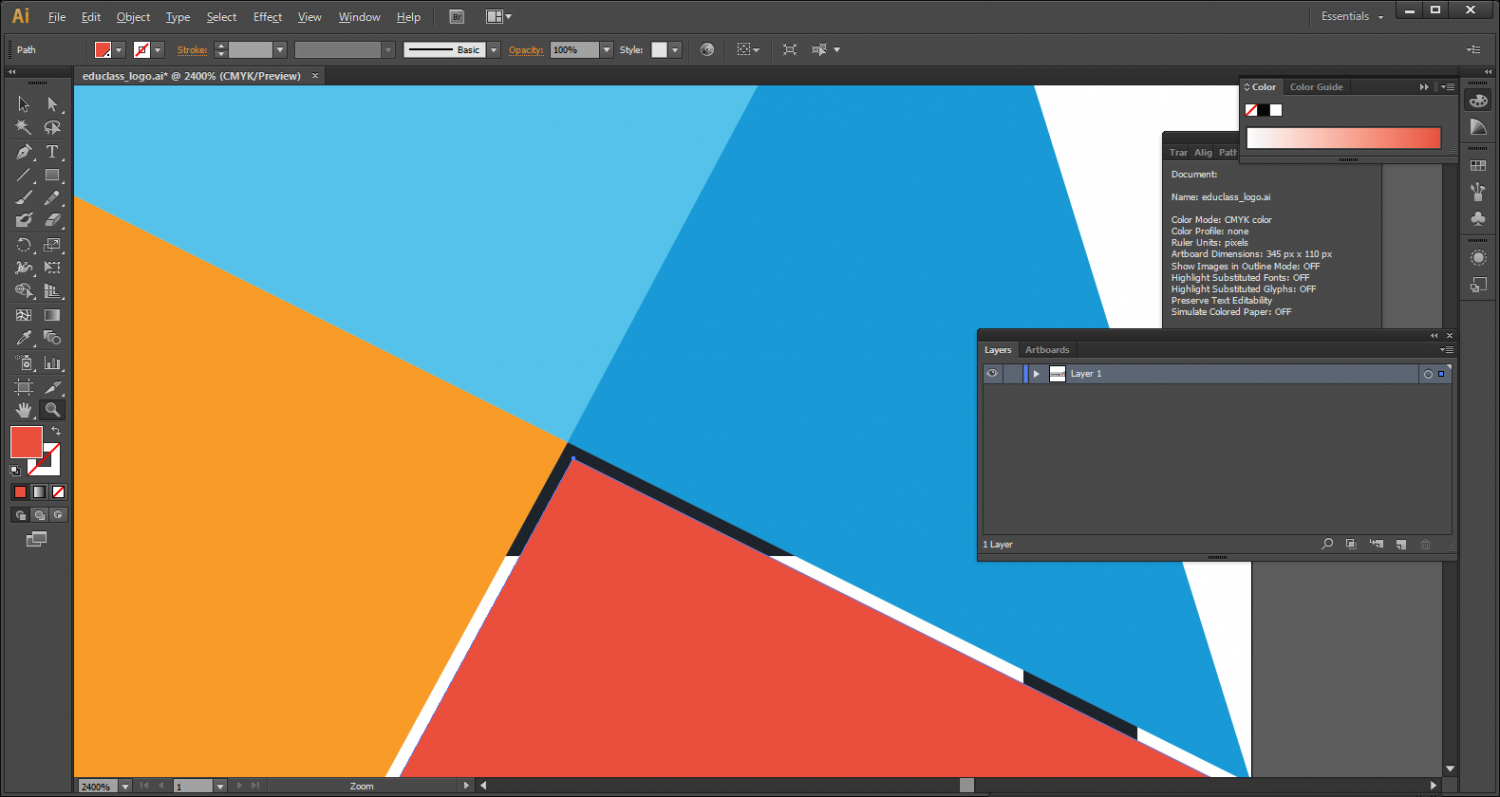

Под вашими разноцветными многоугольниками местами лежат черные объекты. Они просвечивают сквозь щели при включенном анталиасинге.
Возможные выходы: 1) Отключить антиалиасинг (границы будут менее гладкими но щелей не будет тоже)
2) (более вменяемый) Убрать (или наоборот, подложить) однотонную подложку под щели или сделать щели "внахлест"



[hardoreshek]

Действительно, помогло! И правда, разгадка была на поверхности
Дублировал фигуру - Unite - белый цвет, положил под цветную, и все решилось.
Спасибо большое!
