Всем доброго времени суток.

Subj выдает ошибку - error 7803 - error occurred while lowering VCT Strip.
Пожалуйста подскажите куда копать?

Возможно один из пневмоцилиндров умер, который отвечает за прижим. У ребят точно есть.

  • Спасибо
Реакции: -vm-
Vacuum Channel Terminator - планка прижима.

  • Спасибо
Реакции: -vm-
Ткните носом куда смотреть, как проверить?

-vm- сказал(а):
Ткните носом куда смотреть, как проверить?
Нажмите, чтобы раскрыть...
Можно руками. Снимите боковые крышки, с правой стороны заодно фильтр. С каждой стороны пара пневмоцилиндров. Один на ролик, второй на VCT планку. Во включенном состоянии под давлением один из цилиндров будет прожиматься свободно рукой.
Или через диагностику. В группе pnevmo (а может в другой, не помню ;) ). Найдите VCT-strip, "заходите внутрь", кнопками можно подвигать вверх-вниз, при этом желтые кнопки датчиков будут становится активными или выключенными. Если какой-то из датчиков не срабатывает и все время не активный, то пневмоцилиндр сдох скорее всего.

  • Спасибо
Реакции: -vm-
akropin сказал(а):
Можно руками. Снимите боковые крышки, с правой стороны заодно фильтр. С каждой стороны пара пневмоцилиндров. Один на ролик, второй на VCT планку. Во включенном состоянии под давлением один из цилиндров будет прожиматься свободно рукой.
Или через диагностику. В группе pnevmo (а может в другой, не помню ;) ). Найдите VCT-strip, "заходите внутрь", кнопками можно подвигать вверх-вниз, при этом желтые кнопки датчиков будут становится активными или выключенными. Если какой-то из датчиков не срабатывает и все время не активный, то пневмоцилиндр сдох скорее всего.
Нажмите, чтобы раскрыть...
У А75 нет пневмы

  • Спасибо
Реакции: -vm-
Всем спасибо. Проблема решена.
Хоть пневмы и нет, но akropin'у огромное спасибо за направление поисков.

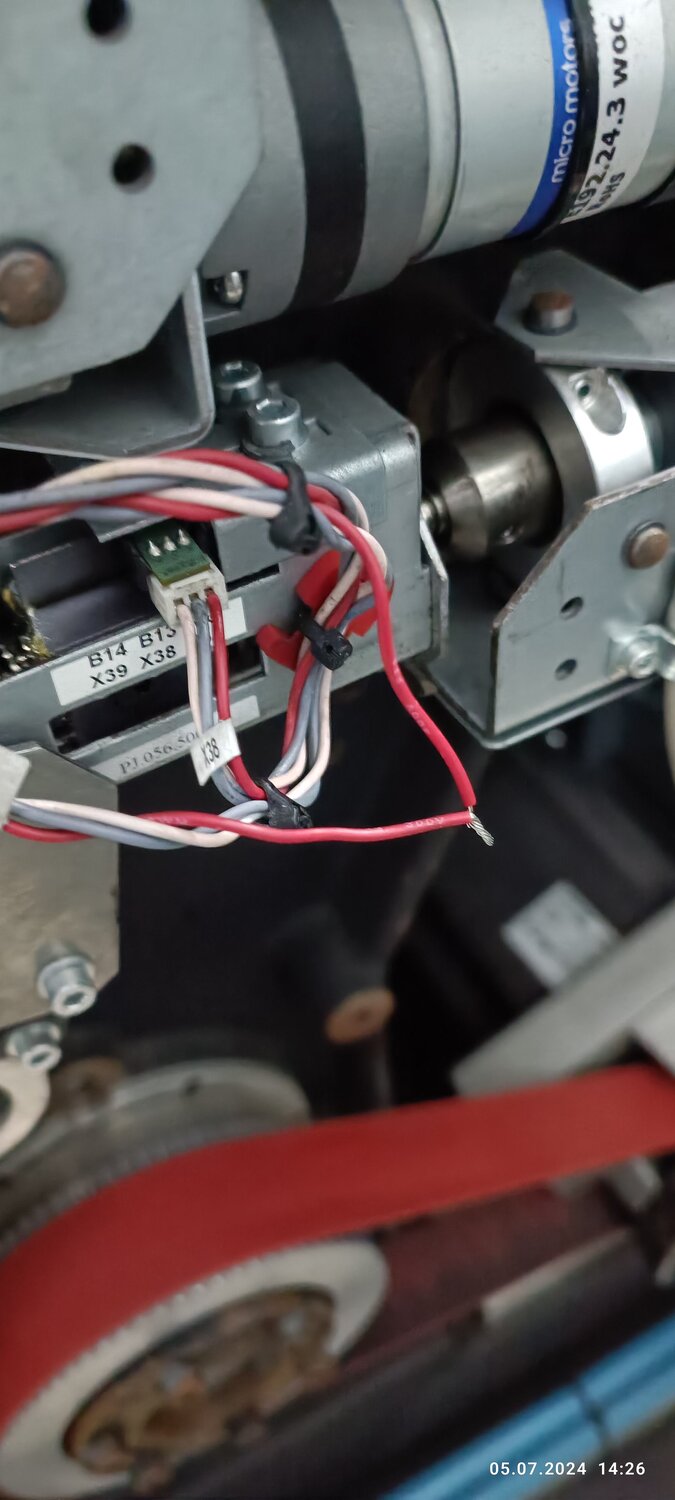

От старости и вибрации, переломался проводок.
Найден и восстановлен.
Еще раз - всем спасибо за участие. Тема закрыта.


Вложения

  • 1720433005220.jpg
    107.3 КБ · Просм.: 65
  • Огонь
Реакции: magneto
