[CDR 2017-2021] Ровный овал становится угловатым. Почему?

[Aivan]

Здравствуйте. Помогите пожалуйста. Нарисовал овал, преобразовал в кривые, сохранил в PLT (китайская программа для гравировки требует plt, dxf ili ai) и потом линия становится ломанной, угловатой у этого овала. Это видно как на экране, так и на уже сделанной гравировке. Что делать? Как избежать? Corel Draw 2019 бета версия.



[~RA~]

А в

ai

если?



[_MBK_]

Corel PHOTO-PAINT X6 Help

Там, имхо, все отрезками прямой аппроксимируется. Ставьте больше разрешение кривой при экспорте или переводите овал в кривые а потом руками добавляйте узлов



[dastin]

вроде "жевали" не так давно про точность ... ТЫЦ



[Aivan]

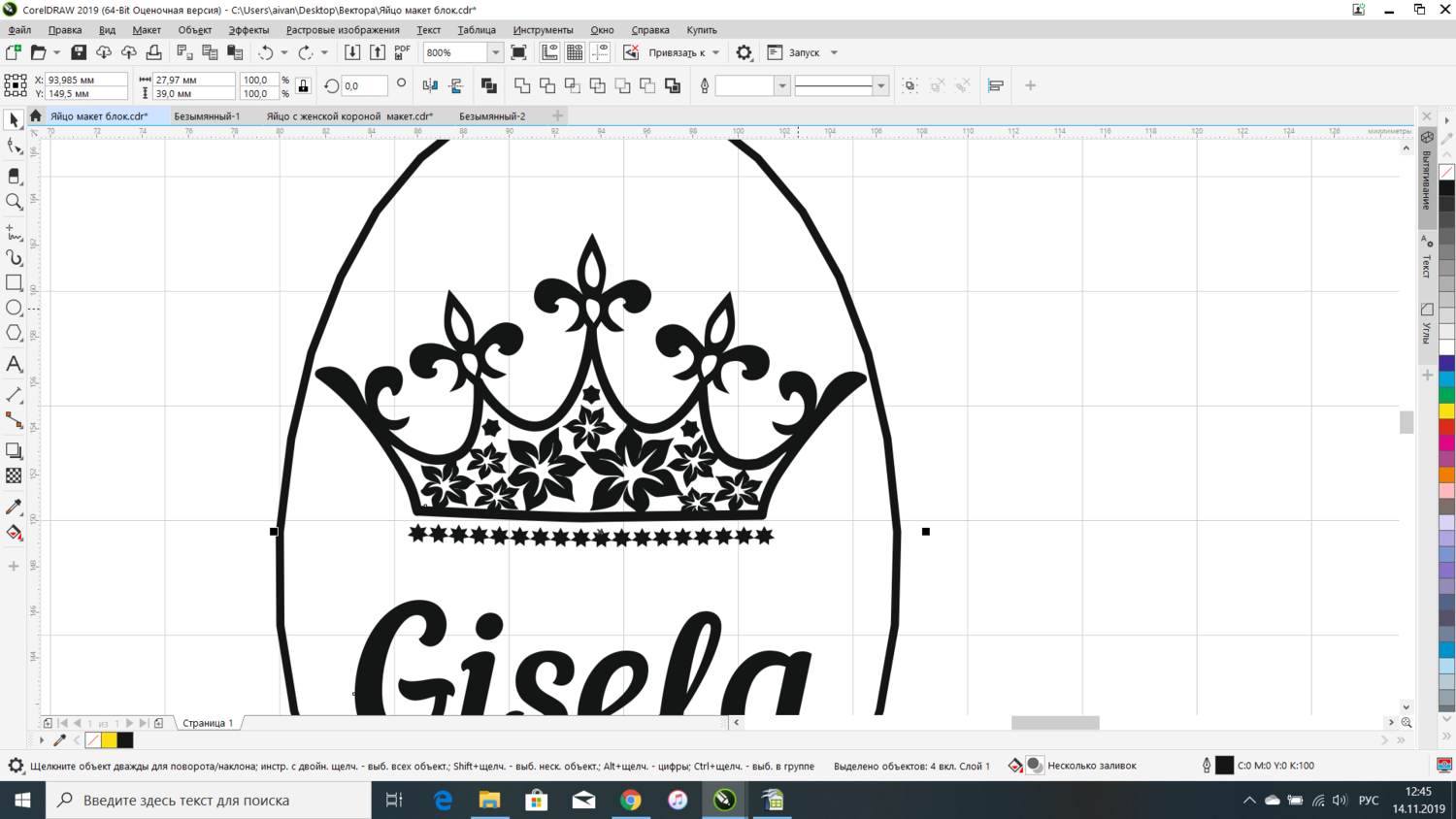

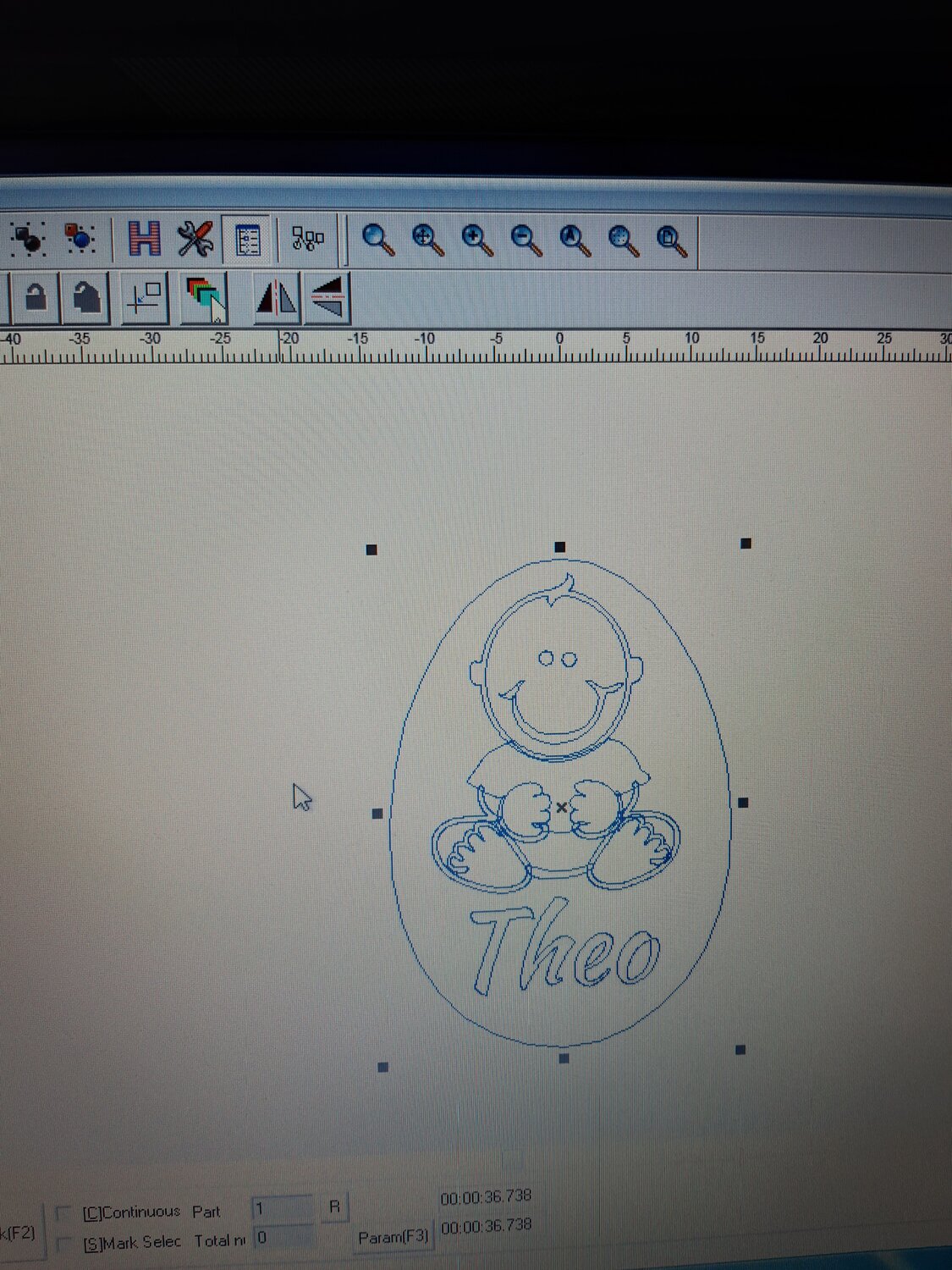

И еще вопрос. Только начал гравировать и удается очень трудно. Имею вектор, сделанный в илюстраторе, есть и сделпнный в кореле, проблема та же. Переношу его в EzCAD2(кит программа к лазеру) . Там он нормально открывается, но для гравировки надо нажать Hatch (заштриховать, вроде) и черный цвет заполняет часть моей картинки, которая должна остаться нетронутой-не гравированной.
Что делать?



[_MBK_]

А как должно быть?



[andrejK]

Не по теме:
))) я с детства не любил овал... я с детства угол рисовал)))



[Aivan]

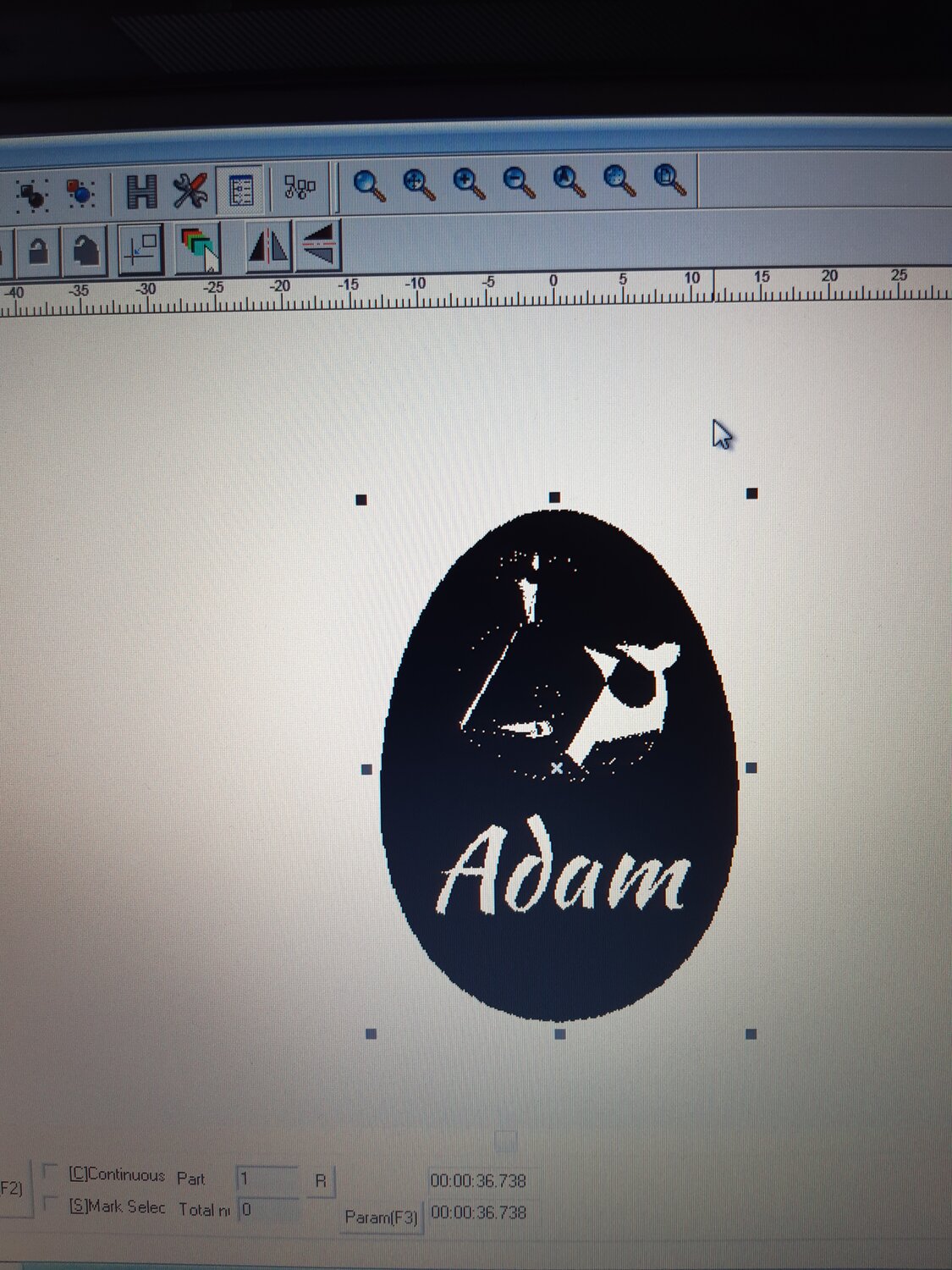

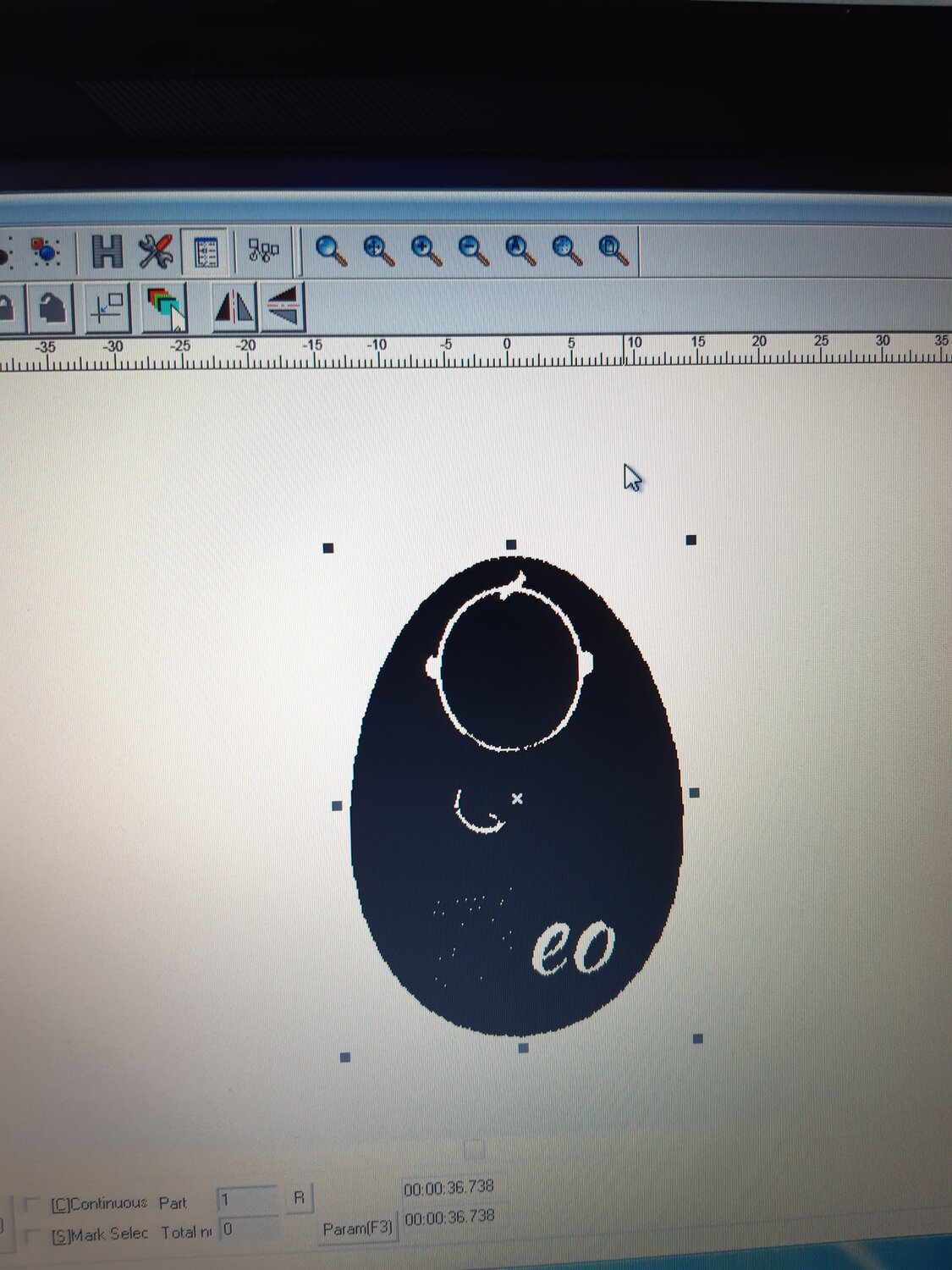

Так, чтобы буквы и кит,например, остались, а вокруг в яйце все окрасилось в черный. а получается, что черный цвет заполнил часть слов и куартинки и лазер это просто выпалит... но лучше обращусь по теме - в форум этой самой программы. наверняка кто-то сталкивался. Всем спасибо



[dosp]

У вас там куча объектов наложенных друг на друга. Черные и белые. А для лазера, я так понимаю, все должно быть черным. И без наложений.
Надо их повычитать/поскладывать в правильном порядке, т.е. подготовить в Иллюстраторе или Кореле.



[_MBK_]

Еще возможен косяк в неправильных направлениях обхода кривой
Но действительно, мы навряд ли навангуем лучше чем

форум этой самой программы.



[Valentin]

У вас там куча объектов наложенных друг на друга. Черные и белые. А для лазера, я так понимаю, все должно быть черным. И без наложений.
Надо их повычитать/поскладывать в правильном порядке, т.е. подготовить в Иллюстраторе или Кореле.

Очень может быть.
Макеты желательно перед экспортом в EzCAD2 проверять в каркасном режиме.
Основная проблема начинающих. Объект который на экране не виден, потому как не закрашен, для лазера все равно объект и будет вырезаться.

У меня другая программа.
Aivan, что касаемо гравировки, разберитесь с параметрами.
Скорость, направление, мощность, шаг прохода который коррелируется с константами шаговых двигателей Вашего гравера.

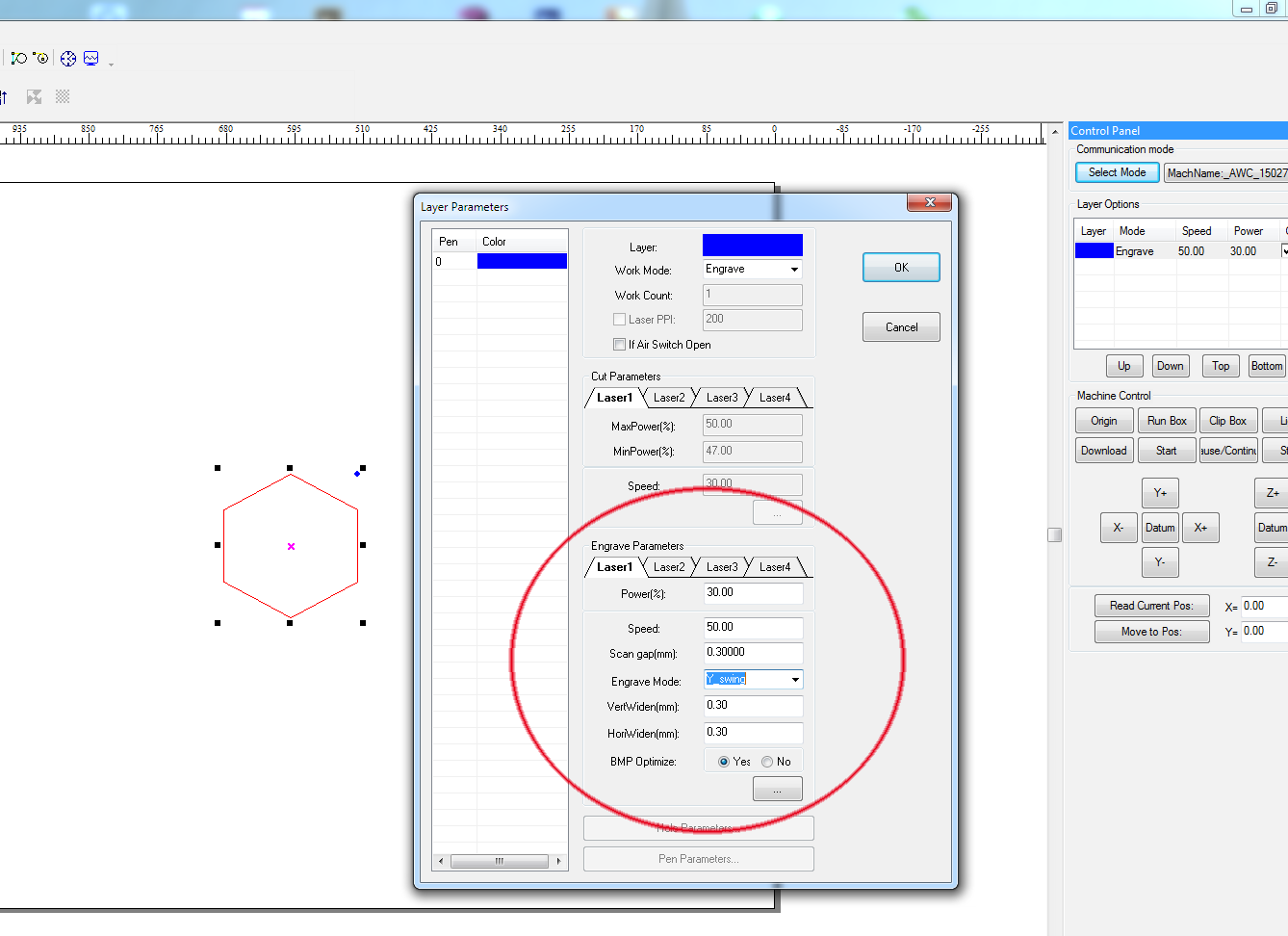

У меня это меню выглядит вот так.



[Aivan]

Это уже все сделано. только вставляй заготовку. импортируй картинку и делай. только вот с этим заполнением проблема. Что значит проверить в каркасном режиме??



[dosp]

Что значит проверить в каркасном режиме??

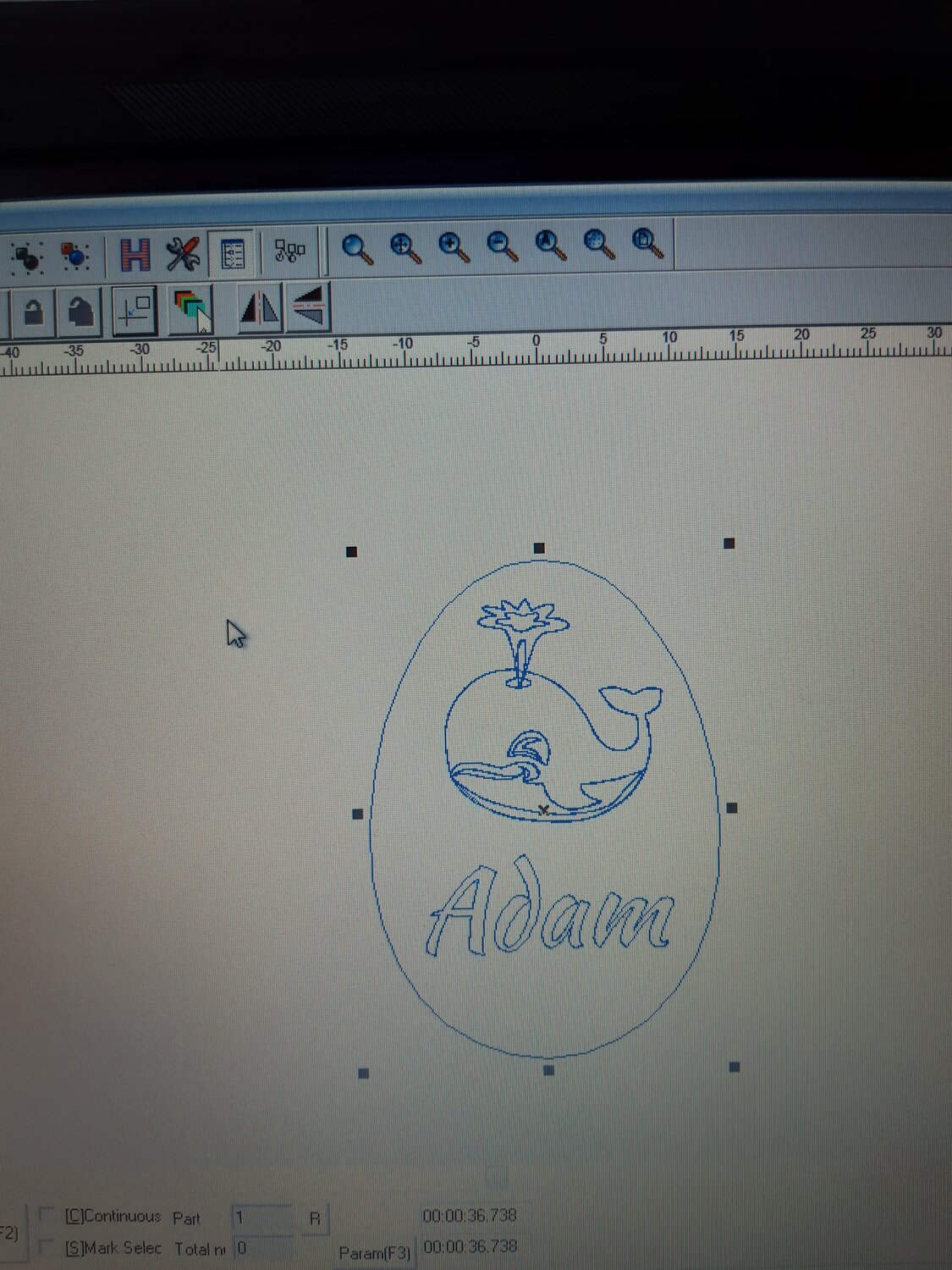

По порядку. 1 - как выглядит в цвете. 2 - как выглядит в каркасном режиме неправильно подготовленное (на черном квадрате сверху лежат белая звезда и овал, всего 3 объекта). 3 - правильно подготовленное (в квадрате вырезаны звезда и овал, всего 1 объект).
