[CDR X5-X8] Самопересечения

[fleshget]

Здравствуйте.
Подскажите как избавиться от самопересечений?
Файл прилагаю.
Я пробовал создать дубликат и потом применить Объединение, но не помогает...



[_MBK_]

Boundary (Граница)

Файл прилагаю.

Куда вы его прилагаете?



[fleshget]

Еле приложил:

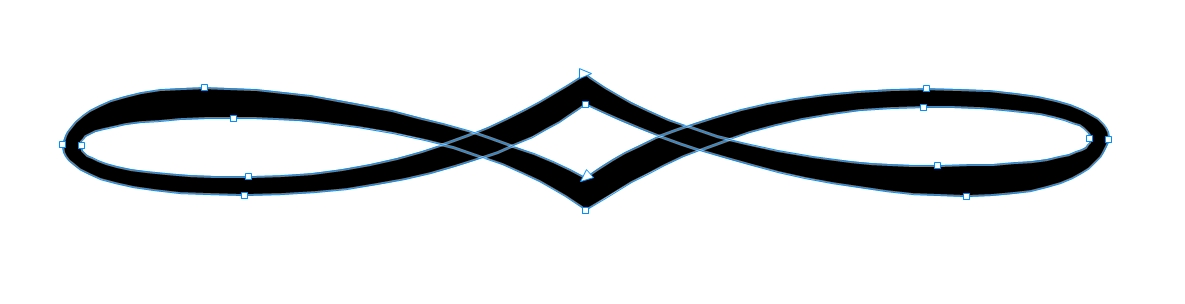

Кривая



[_MBK_]

Еле приложил:

Уже не надо. См. мой пост выше



[BazzilioTheCat]

Велдом должно сработать weld, границей тоже норм, но серединку вырезать придется



[fleshget]

Почему-то получается только наружный контур...

И Weld не работает



[BazzilioTheCat]

Вылели обьект, нажмии weld target и укажи этот же обьект



[andrejK]

а в Х6 "объединение" иначе разве работает?



[fleshget]

Получилось!!))
Спасибо!

А я немного просто недопонял и перед объединением создал еще одну копию и объединял с ней, и нечего не получалось...



[_MBK_]

Почему-то получается только наружный контур...

У вас вообще не совсем правильный объект получился. При нормальном правиле заливки в нем дырок должно быть куда больше
И таки да

серединку вырезать придется

например,через интеллектуальную заливку



[andrejK]

@_MBK_, ???

прекрасно всё корел без лишних телодвижений делает "объединением"



[_MBK_]

а в Х6 "объединение" иначе разве работает?

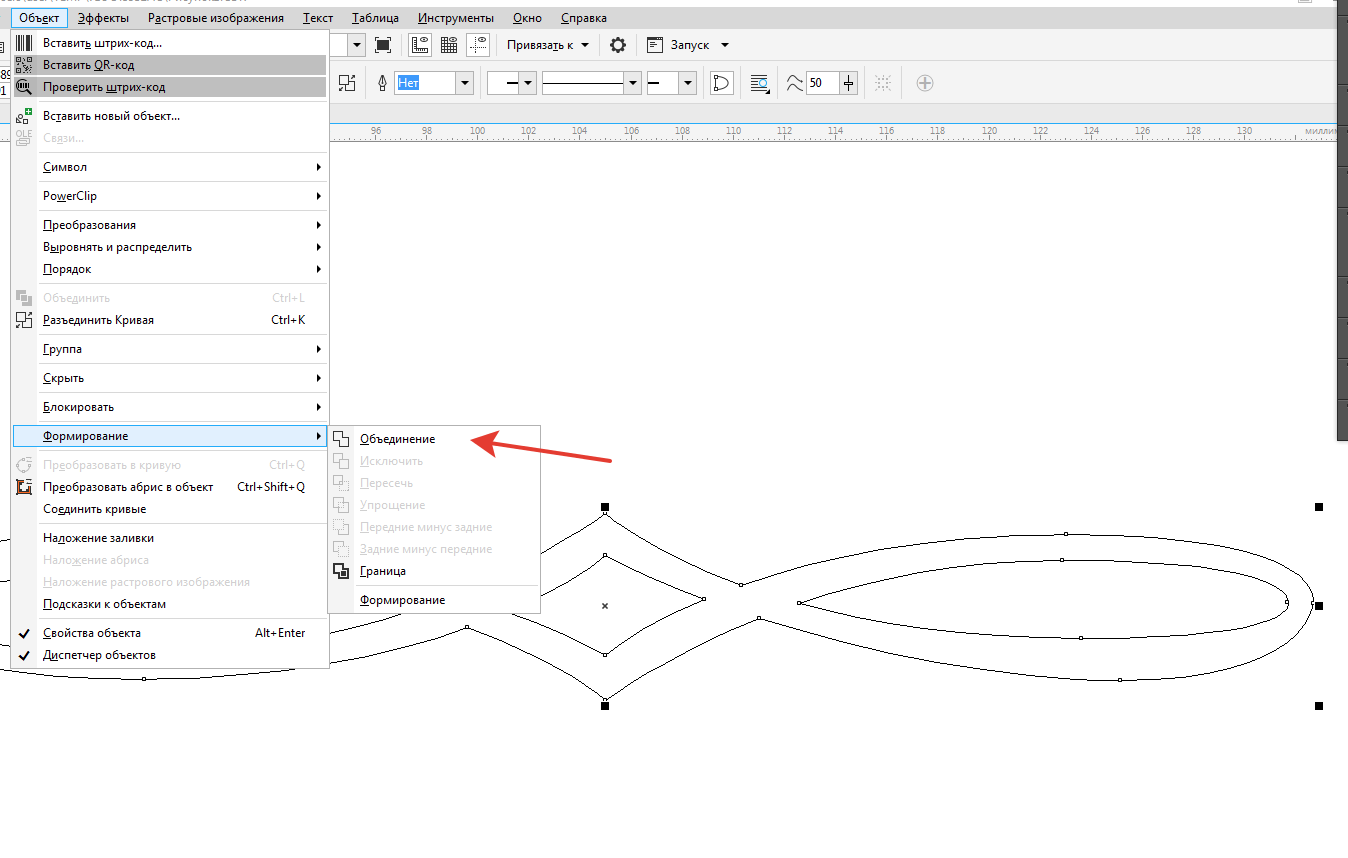

Посмотреть вложение 105035

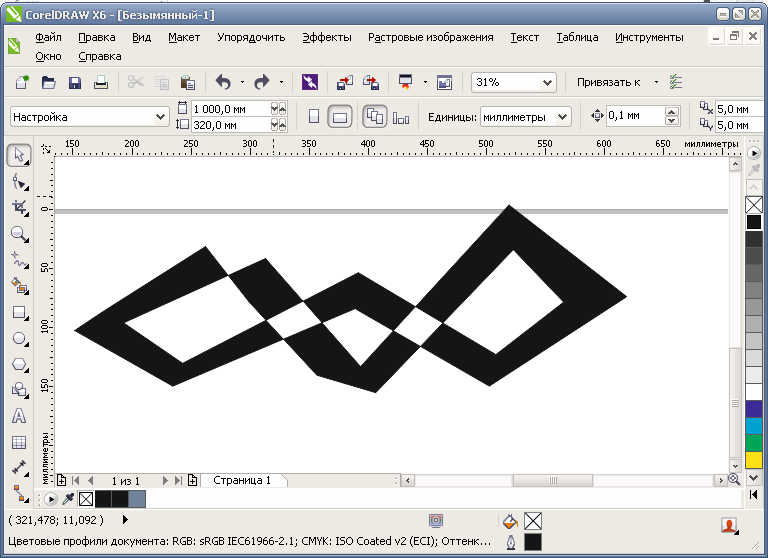

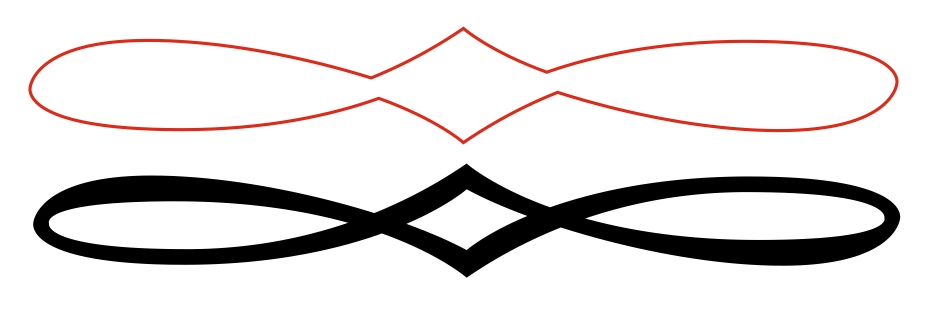

Не всегда.Попробуй такой:



[MrDesigner]

Нелишним будет напомнить, что на подобных рода операциях корел дурит - помогает на одном из объектов для его точек сделать Reverse direction.



[_MBK_]

прекрасно всё корел без лишних телодвижений делает "объединением"

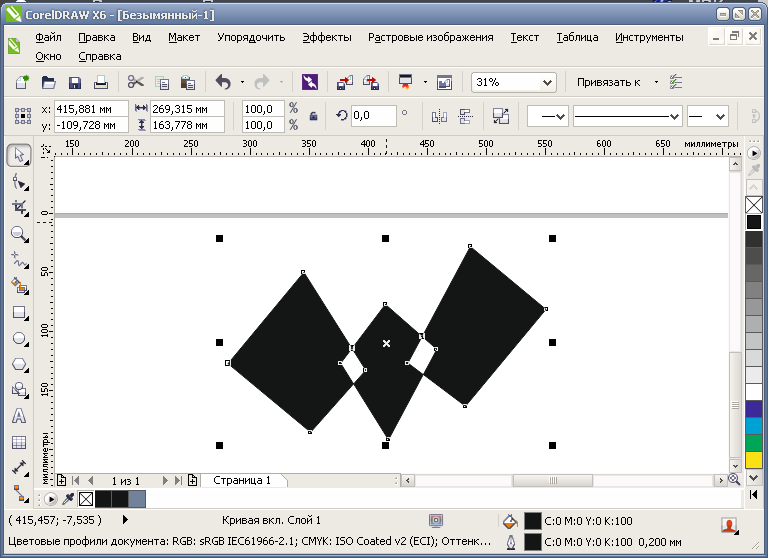

Да и на топиковом не работает:



[andrejK]

по-твоему, я нарисовал чтоль скрин в 2017?



[_MBK_]

по-твоему, я нарисовал чтоль скрин в 2017?

Именно на приложенном - работает. Но только потому, что он "неправильный", правило заливки на нем Non-zero, а это ахтунг для корела.
Как данная фигура была получена?



[fleshget]

Работает



[fleshget]

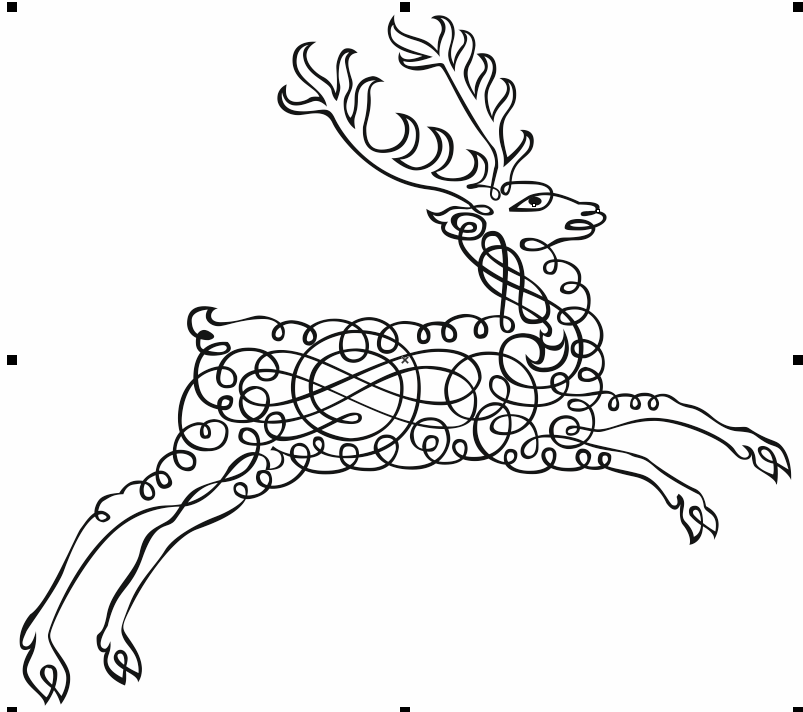

Доброго времени.
Помогите разобраться с подобной ситуацией. Способ полностью не работает. В некоторых местах оставляет пересечения.
Вот файл:

Самопересечение

Не вэлдит

forum.rudtp.ru



[dastin]

Способ полностью не работает.

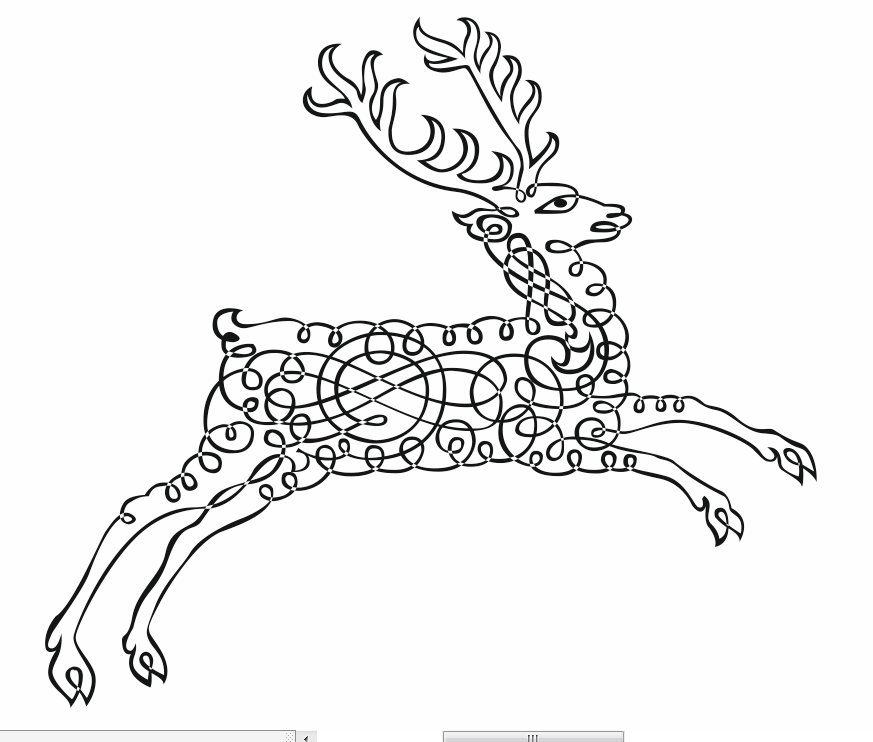

разгруппировал и свельдил все 8 кривых оленя, по очереди, попарно, не разом, кроме глаза

а потом ещё раз свельдил саму на себя

всё сварилось в одну кривую в лучшем виде

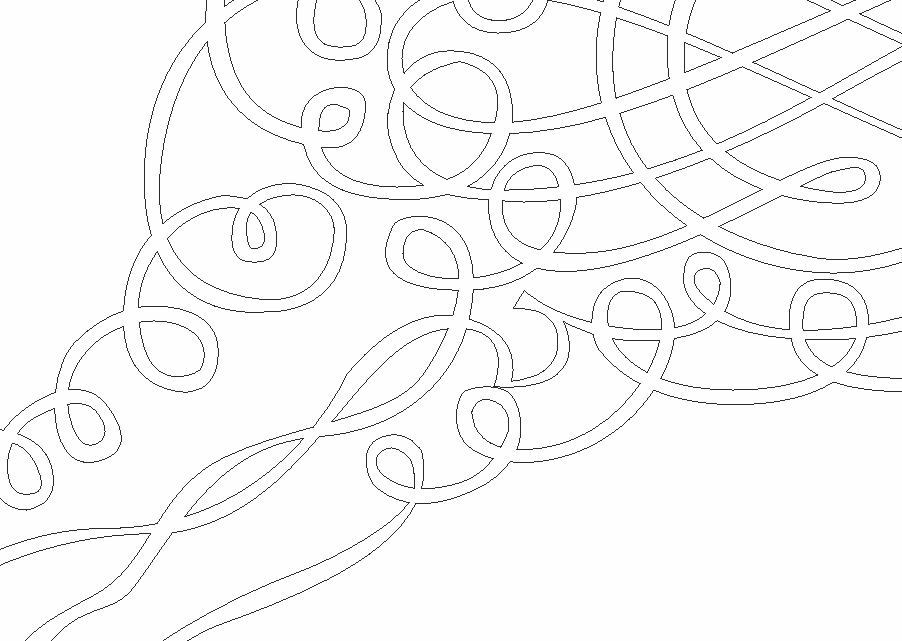

ваш кусочек



[fleshget]

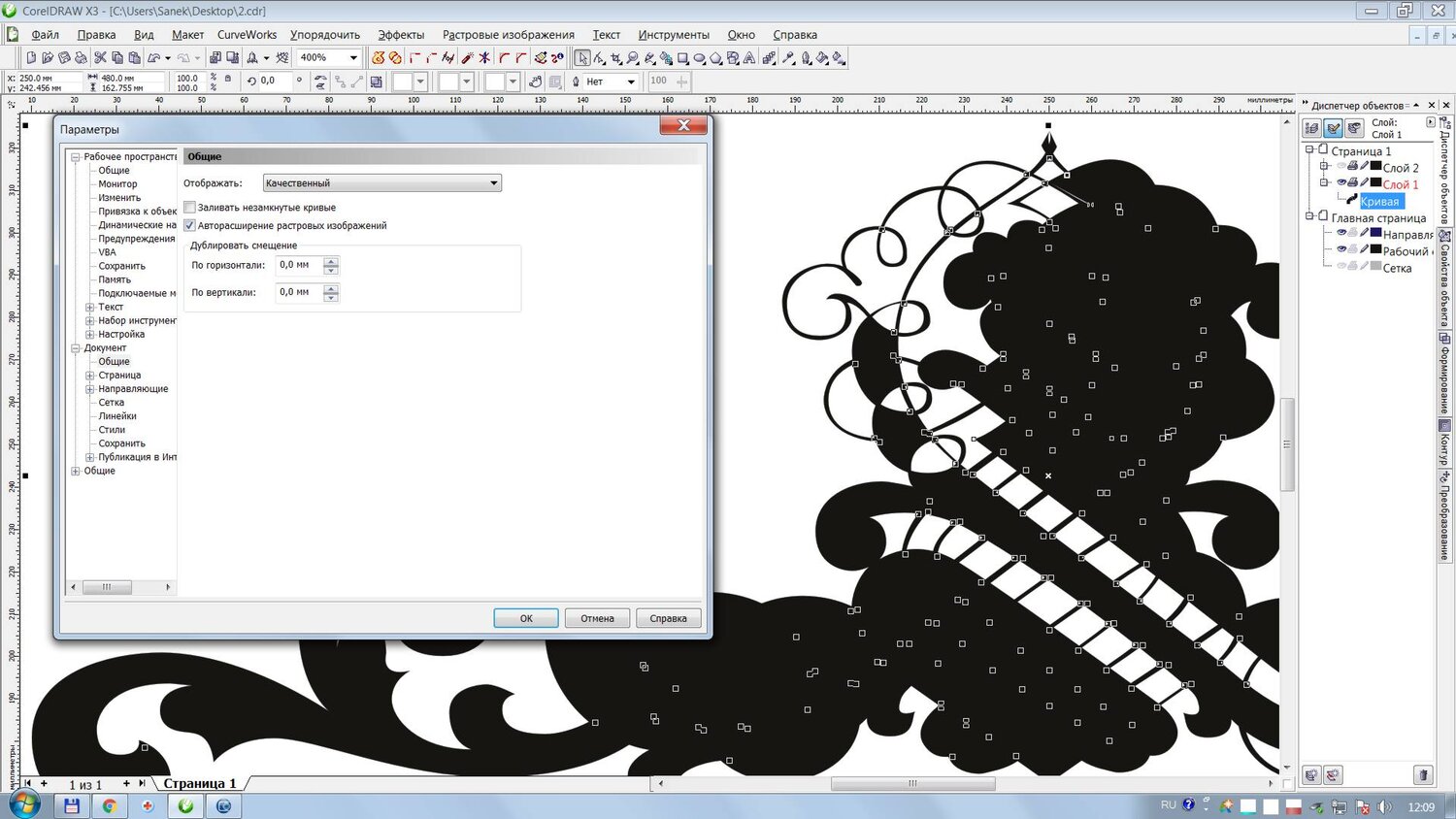

Почти все получилось, осталось объединить две кривые - и потом весь узор рвет...

На одной кривой применил автозакрытие. Может из-за этого теперь оно и вылазит?

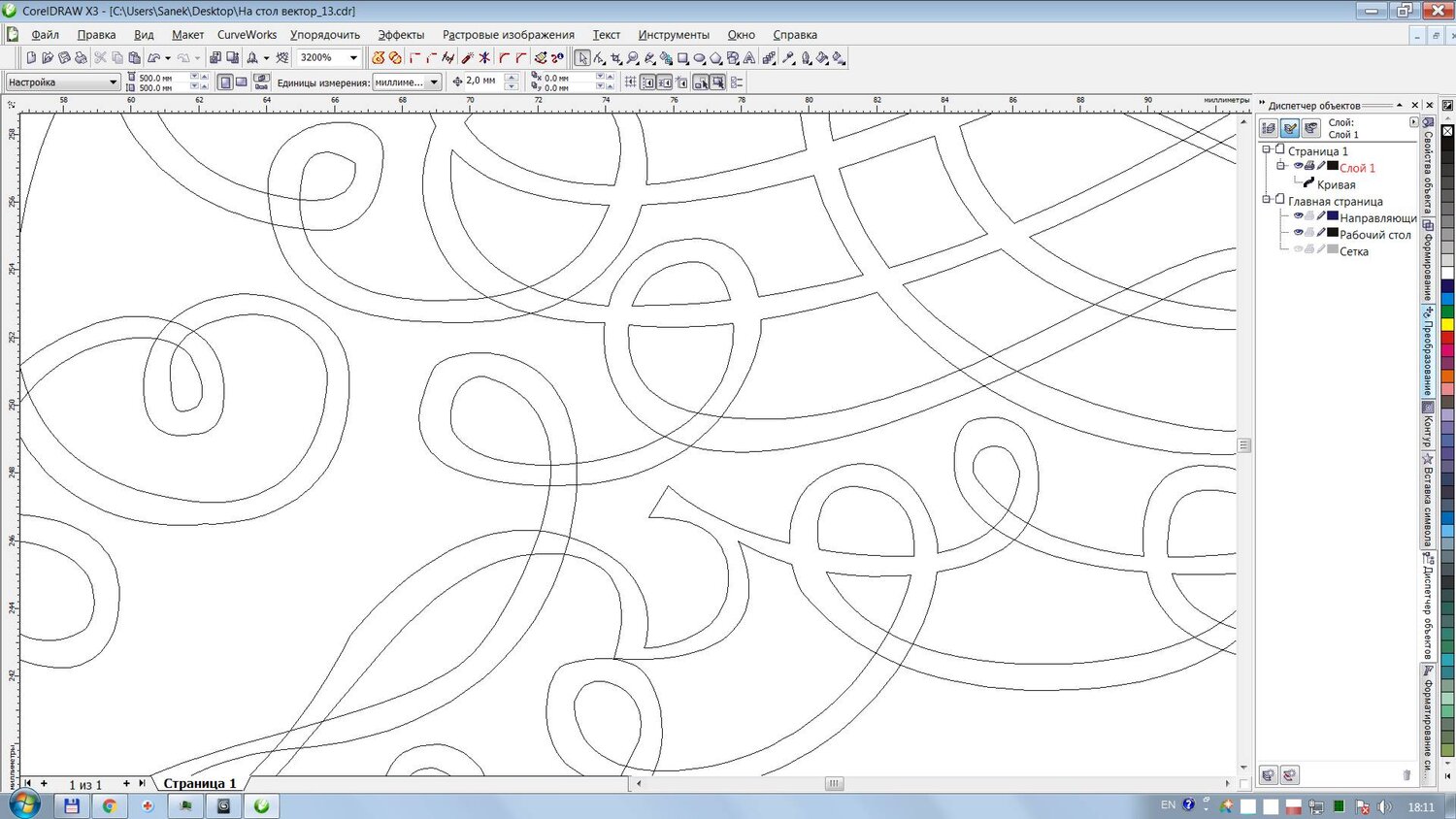

Вектор
