Цифровая печать - совмещение лица с оборотом

[Din-Don]

Есть машина docucolor 250

Когда печатаю, лицо не совпадает с оборотом (по меткам реза на просвет это видно )
Естественно лист для печати оборота переворачиваю по кроткой стороне

Почему лицо не совпадает с оборотом, в чем может быть причина?

Может ли это быть связано с калибровкой или проблема в том, что машина изношена?

Бумага, которая в лотке - хорошо подтасована



[JAW]

Фрикционная подача. Бросает +- пол метра.



[splxgf]

Просто не совпадают или бросает?



[Valentin]

Скорее проскальзывание и износ. Но если всегда на одно и тоже расстояние, то можно компенсировать.



[Катюша]

@Din-Don, у нас такая же стоит машина, тоже бросает. Мы в таком случаем просто корректируем в макете вторую сторону (двигаем в нужном направлении), по-другому наверное не решить эту проблему. Т.к. после настройки она еще может попечатать с идеальным совмещением, но недолго, несколько дней всего.



[ch_alex]

Есть машина docucolor 250

Когда печатаю, лицо не совпадает с оборотом (по меткам реза на просвет это видно )
Естественно лист для печати оборота переворачиваю по кроткой стороне

В смысле - та же узкая сторона в голове (т.н. клапан в листовой офсетке), просто другую сторону запечатываете? Так это один из самых простых и быстрых способов добиться совмещения. Конечно, если параллелограмм не скомпенсировать, то и при таком способе совмещение не удастся. Впрочем, Докуколор я не окучивал, тонкости не известны. Но в общем и целом подобный способ применим даже для домашних лазерников и струйников.



[sarkash]

Есть несколько рычагов воздействия на эту проблему.
Если у вас стоит Command Workstation (да и в драйвере принтера тоже) есть опция смещения, Думаю по картинке все понятно:

Можно, как уже советовали, в программе из которой печатаете двигать макет на обороте на требуемое расстояние, но в драйвере (или в Command Workstation) удобнее тем, что можно сохранить пресет и пользоваться им в дальнейшем.
А самая засада в этих машинах в том, что помимо линейного смещения оборота, есть еще и разворот листа относительно верхнего левого угла (в вертикальной ориентации печати) - кресты в этом углу будут совмещаться, а в нижнем углу будут расходится. Для борьбы с этим есть недокументированная штука - смещение блока регистрации. Если откроете дверцу принтера и выдвинете узел протяжки бумаги (он самый нижний, на нем находится печка) то слева будет этот блок. Крепится он с одной стороны винтом и ослабление винта позволяет немного поворачивать блок регистрации. Этим действием можно компенсировать разворот бумаги.

Но если изображение будет не параллельно кромкам листа, будет ругаться резчик. Сильно.
Теперь мы подойдем к следующей проблеме - изменение геометрии бумаги при нагреве. Она как правило садится. Миллиметра на два три по длинной стороне. Если принять во внимание, что нормальное функционирование устройства происходит при достаточно сильной влажности (я сейчас точно не вспомню цифры, но вроде около 70 процентов, да и на глаз будет видно что чем выше влажность тем лучше перенос тонера на бумагу), а печка бумагу греет выше 200 градусов, то "гуляние" геометрии неизбежно. Тут спасает только компенсация программным методом размера "спуска".
Вот как то так с этой "цифрой".
PS. Разумеется износ влияет на все это. Ролики подачи 5-го лотка в меньшей степени влияют на совмещение лица с оборотом, они больше влияют на захват нескольких листов вместо одного, или на неподхват листа с лотка. Надо смотреть блок регистрации, блок второго переноса и печку (в меньшей мере).



[Din-Don]

Есть несколько рычагов воздействия на эту проблему.

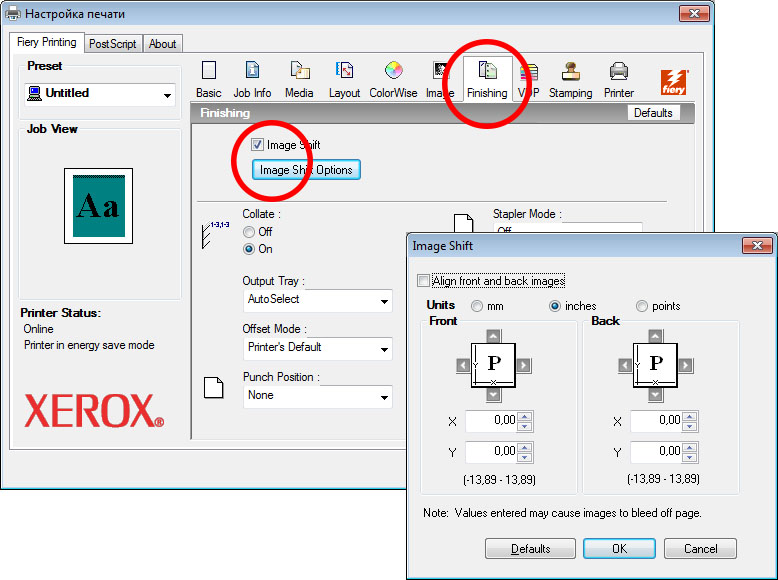

Если у вас стоит Command Workstation (да и в драйвере принтера тоже) есть опция смещения, Думаю по картинке все понятно:
Посмотреть вложение 64996

Можно, как уже советовали, в программе из которой печатаете двигать макет на обороте на требуемое расстояние, но в драйвере (или в Command Workstation) удобнее тем, что можно сохранить пресет и пользоваться им в дальнейшем.

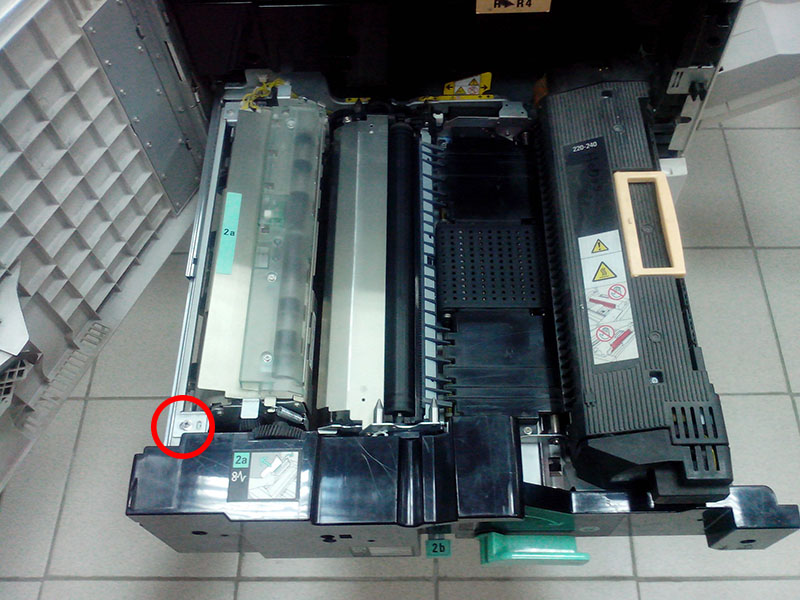

А самая засада в этих машинах в том, что помимо линейного смещения оборота, есть еще и разворот листа относительно верхнего левого угла (в вертикальной ориентации печати) - кресты в этом углу будут совмещаться, а в нижнем углу будут расходится. Для борьбы с этим есть недокументированная штука - смещение блока регистрации. Если откроете дверцу принтера и выдвинете узел протяжки бумаги (он самый нижний, на нем находится печка) то слева будет этот блок. Крепится он с одной стороны винтом и ослабление винта позволяет немного поворачивать блок регистрации. Этим действием можно компенсировать разворот бумаги.
Посмотреть вложение 64997
Но если изображение будет не параллельно кромкам листа, будет ругаться резчик. Сильно.
Теперь мы подойдем к следующей проблеме - изменение геометрии бумаги при нагреве. Она как правило садится. Миллиметра на два три по длинной стороне. Если принять во внимание, что нормальное функционирование устройства происходит при достаточно сильной влажности (я сейчас точно не вспомню цифры, но вроде около 70 процентов, да и на глаз будет видно что чем выше влажность тем лучше перенос тонера на бумагу), а печка бумагу греет выше 200 градусов, то "гуляние" геометрии неизбежно. Тут спасает только компенсация программным методом размера "спуска".
Вот как то так с этой "цифрой".
PS. Разумеется износ влияет на все это. Ролики подачи 5-го лотка в меньшей степени влияют на совмещение лица с оборотом, они больше влияют на захват нескольких листов вместо одного, или на неподхват листа с лотка. Надо смотреть блок регистрации, блок второго переноса и печку (в меньшей мере).

А компенсацию (в рипе) всегда одну выставлять ? или она изменяется допустим от плотности бумаги?



[garif]

Почему лицо не совпадает с оборотом, в чем может быть причина?

docucolor 250

Если серьезно - результаты всех танцы с бубном вокруг машины этой серии в той или иной степени бессмысленны и непостоянны. На ответственных тиражах есть смысл контролировать совмещение. На всем потоке - имхо не стоит того.

Менеджеры заучили поговорку: "на Доке/Дусе идеальное совмещение небольших форматов невозможно, хотите идеально - печатайте офсетом".



[sarkash]

Несовмещение будет всегда. Оборот относительно лица плавает ВСЕГДА. Только после настройки он плавает в пределах допуска на подрез (и на поля макета), а если этого не делать то оборот может уехать на сантиметр и более.
Желательно настраивать раз в день. Можно усреднить настройку по средней плотности всех бумаг на которых вы печатаете. Допустим есть у вас 120, 150, 170, 200, 300 - настраивайте на 200-ке.
Есть еще функция выравнивания лотка, ее тоже надо иногда проводить. Сводится она к печати листа с градуированными шкалками и вымерения середины листа по этим шкалкам (там все очень просто и пошагово). Живет правда по моему только в аппаратах с "рипом" - В Command Workstation - выпадающее меню Server - Align Tray.
И да... Вся работа с этим аппаратом - СПЛОШНЫЕ ТАНЦЫ С БУБНОМ. В современных моделях некоторые болезни побеждены, точнее в стадии ремиссии.



[garif]

оборот может уехать на сантиметр и более

Нет, ну я конечно встречал раздолбаев-печатников, но не настолько же.



[AZ-597]

Эх, давно не заглядывал, а тут такаааая тема! Заглядение!))) Сколько крови, пота и времени потрачено было, а результат посредственный...
Насчет поворота изображения по листу: дело не только в узле регистрации, во многом проблема из-за одного ролика, выхватывающим лист из лотка. "Ровную" подачу в данном случае обеспечивают направляющие, которые нужно сдвигать вплотную к стопе. Если последние не зафиксированы, то лист точно будет бросать и чем выше граммаж, тем сильнее. Стопки до отметки Max не грузите. Зафиксировать можно по средствам пачки визиток/пластиковых карт воткнутых между направляющей и бортом лотка (простите, фото не смогу предоставить) или небольших полосок толстого ПВХ с двухсторонним скотчем (подвинули направляющую, и у ее основания приклеили такой вот фиксатор). Так же есть типовая проблема DC'шек -- они косят геометрию изображения в нечто вроде трапеции, деформируется как минимум один угол. Корректировать нечем, не лечится.
