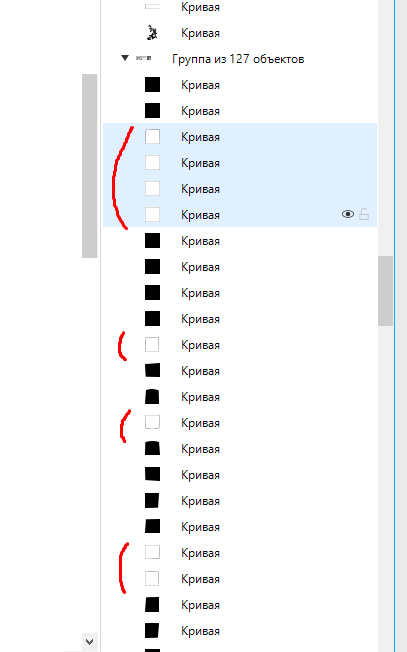

Доброго дня, есть такой вопросик. После преобразования растрового изображения (буквенно-цифирный номер и QR-код) в векторное, образуется много пустых кривых, которые (почему-то не все) иногда лазер прожигает тоже, и надпись становится нечитаемой. Вручную удалять занимает очень много времени, может есть какие-то способы удалять эти пустые кривые одним махом? При печати растрового изображения лазер печатает все пиксельные огрехи и получается шляпа. С настройками преобразователя (трассировка абрисом - преобразование с высоким качеством) игрался, ничего не дает. Перевод сначала в черно-белое изображение а потом в вектор тоже ничего не дает.
[CDR 2017-2021] Удаление пустых кривых в векторном изображении
- Автор темы vovvannych
- Дата начала
-
- Теги
- #coreldraw пустые кривые
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438
После трейса выделить все нужные обьекты, вырезать, все остальное удалить (можно в каркасном режиме) вернуть вырезанное на место.
MrDesigner
15 лет на форуме
- Сообщения
- 2 183
- Реакции
- 810
MrDesigner
15 лет на форуме
- Сообщения
- 2 183
- Реакции
- 810

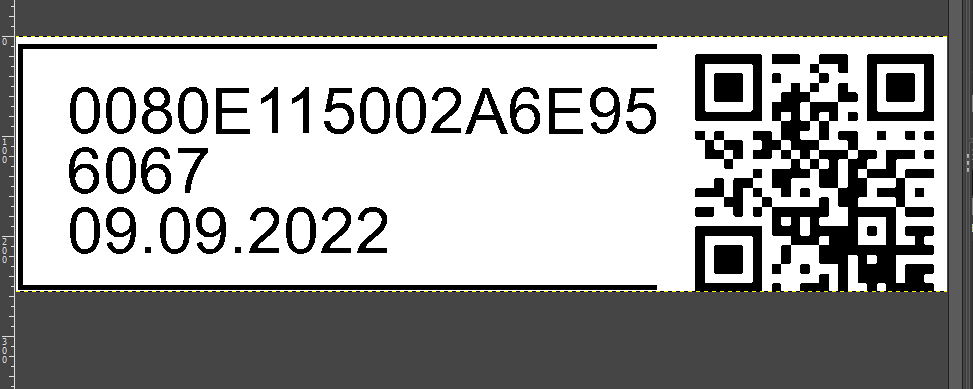

Опубликуйте один проблемный образец тут (ваше растровое изображение), если это не военная тайна.
Последнее редактирование:
- Сообщения
- 33 687
- Реакции
- 10 999
Самый напрашивающийся вопрос - зачем, собственно, трассировать QR, когда его проще, быстрее и правильнее перегенерить заново?
Не прикрепляется, пишет ошибку что не является изображением.
Попробую через облако.
не прикрепляет ссылки тоже... .lbx, .png, .jpeg не прокатывает(
лазер рисует все пиксели и код не читается, а когда вектор то все ровненько, дело не в коде на 100 процентов, буквы с цифрами тоже все кривые
Последнее редактирование:
MrDesigner
15 лет на форуме
- Сообщения
- 2 183
- Реакции
- 810
MrDesigner
15 лет на форуме
- Сообщения
- 2 183
- Реакции
- 810
Может, зайти с другого конца? Сильно подозреваю, что данные битмапы сгенерены каким-либо софтом, который может на выходе выдавать не только растровое изображение.
программеры сумели вывести битмап весом 13Мб, он уже нормально печатается лазером-) но есть старые детали, штук 600, с которыми приходится так возиться)
До чего дошел прогресс
Киньте в меня 10-ком таких
PDF векторный на выходе пойдет?
- Сообщения
- 33 687
- Реакции
- 10 999
Я не понимаю, почему программерам так сложно перегенерить? Или это какой то уникальный, кастомный QR с узкоспециальным секретным алгоритмом?
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438
Раньше была такая простая и удобная прога - Adobe Streamline - конверила растр в вектор гораздо лучше кореловского трейса и без всякого мусора. Поискал, дистрибутивы есть, но ни на 10 ни на 8 винде уже не устанавливается
Есть под рукой альтернативы - но больно дорогие.
Есть под рукой альтернативы - но больно дорогие.
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438

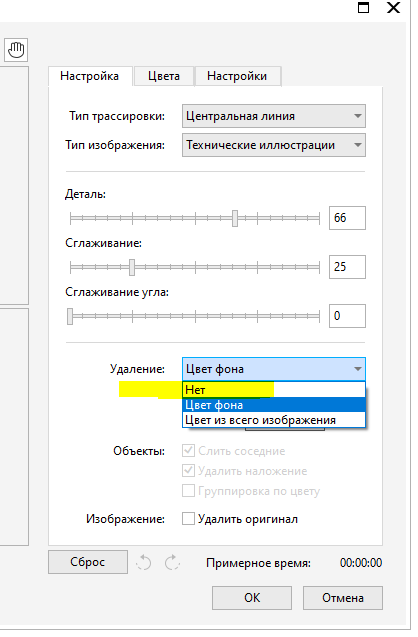

Т.е. в случае т.с. не останется белых обьектов на месте дырок в куар коде? Не могу проверить на данный момент.
