[ID CC-CC2022] Вставить в InDesign графики, нарисованные в Excel'е

  • Автор темы Автор темы il-ir
  • Дата начала Дата начала

il-ir

Участник
Топикстартер
Сообщения
23
Реакции
0
Здравствуйте.

Потребовалось вставить в InDesign графики, нарисованные в Excel'е.

Сначала маленькое вступление.

Вступление нужно, как мне кажется, чтобы было понятно, что и как я делал.

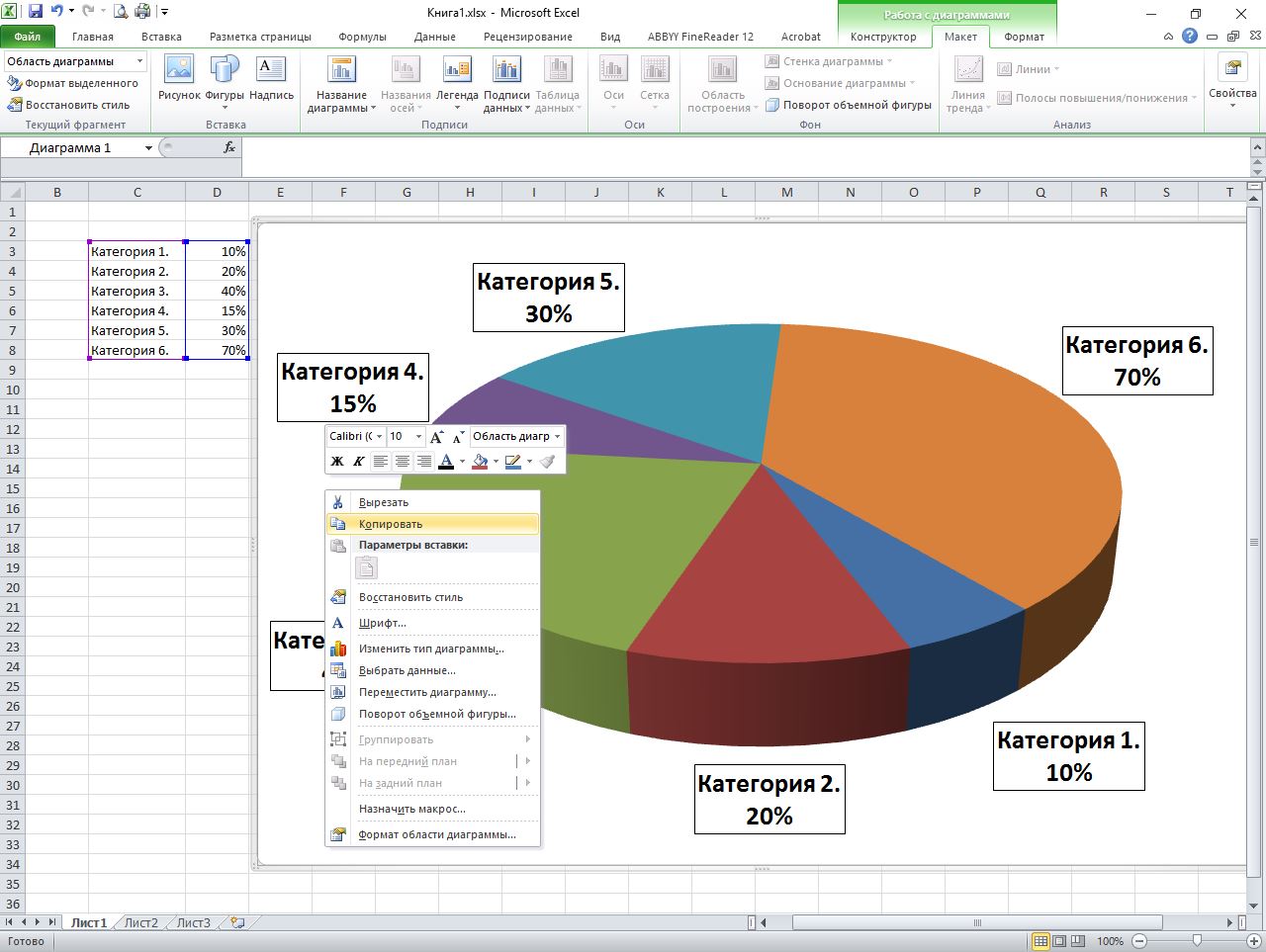

Прямо из Excel'а график вытащить не получается, приходится сначала создать файл, затем в Excel'е скопировать график (см. файл "Скопировать из Excel.jpg") и вставить в ранее созданный файл. Затем файл с графиком импортировать в InDesign.
Или же можно скопировать график в Excel'е и затем вставить в InDesign.
Скопировать из Excel.jpg

В отличие от Excel'а в PowerPoint'е можно подготовить график, сохранить слайд с графиком как картинку штатными средствами PowerPoint'а (см. файл "Скопировать из PowerPoint.jpg"). После чего импортировать файл с графиком в InDesign.
Так же можно скопировать график в PowerPoint'е и затем вставить в InDesign.
Скопировать из PowerPoint.jpg


Описание проблемы и сам вопрос.

При сохранении графика в файл и последующей вставке через команду меню "Файл" -> "Поместить" (горячие клавиши Ctrl+D) вставляется картинка, при экспорте макета с которой в файл-PDF и печати полученного PDF'а созданный текст (подписи на графике) не чёткий.

Если же скопировать график (как из Excel'а, так и из PowerPoint'а) и вставить в фрейм в InDesign'е командой "Вставить в" (горячие клавиши Ctrl+Alt+V, см. файл "скопировать-вставить.jpg"), то при экспорте в файл-PDF и печати PDF'а получаются подписи на графике хорошие, чёткие.

Как я понимаю, правильнее изображение не вставлять обычным методом копирования и вставки, а использовать команду «Поместить».

Но, несмотря на то, что в справке написано, что "Команда «Поместить» является основным способом вставки графических объектов в InDesign, обеспечивающим наивысший уровень поддержки разрешений, форматов файлов, многостраничных файлов PDF и INDD, а также передачи цветов. Помещение графики также называется импортом изображений и вставкой изображений." (ссылка "Как поместить, импортировать и вставить изображения в файлы InDesign"), качество импортированного рисунка плохое.
Хотя, в исходном рисунке - подписи на графике хорошие, чёткие.

Соответственно, не могу понять, что требуется исправить, что бы при импорте графиков подписи были чёткие.
Помогите, пожалуйста, с решением этого вопроса.

Итоговый файл-PDF, в котором можно посмотреть качество графики, и иные файлы, дополняющие вопрос в форуме, находятся тут: Файлы для вопроса в форуме.rar

В загруженном архиве содержатся файлы:
- 01 Из Excel 2010.bmp
- 02 Из PowerPoint 2010.bmp
- Книга1.xlsx
- Презентация1.pptx
- Графики.indd
- Графики.pdf


Заранее спасибо за ответ(ы).

Последнее редактирование:
exel->pdf->place в ИД

  • Спасибо
Реакции: Валера1966 и il-ir
Как я понимаю, правильнее изображение не вставлять обычным методом копирования и вставки, а использовать команду «Поместить».
Не всегда. При копипасте векторных рисунков из офисных программ в адобовские используется промежуточный формат представления графики WMF который, при всей своей кошмарности, по сути своей векторный. А при других способах они преобразуются в растр экранного качества. Как то так.
Таблицы, к слову сказать, из эксела тоже правильнее копипастить, на днях была тема почему именно

  • Спасибо
Реакции: il-ir
в векторном виде диаграмму в PDF
объёмы будут растром. это давным-давно было вектором. все новые офисы объёмы делают растром.
но буковки будут буковкамию

Что-то мне подсказывает (помимо действительно возможности PDF из Экселя или в Иллюстратор кинуть), что еще в настройках записи PDF из индиза у Вас что-то не так

Последнее редактирование модератором:
все новые офисы объёмы делают растром
А как иначе? Они ж в новых офисах оттененные, было бы наивно от майкрософтовских поделок хотеть, чтобы они полупрозрачными векторными шейдингами их делали, да еще и в правильном CMYK '))'

Если макет предназначен для печати, важно не забывать, что рисунок, полученный из Excel, будет в RGB.

  • Спасибо
Реакции: il-ir
@NNN5 нет) если правильно выгнать из экселя пдф)

  • Спасибо
Реакции: il-ir

Не по теме:
если бы даже здесь не было никого, я должен был бы сказать эту проповедь этой церковной кружке.
© мейстер экхарт


Если макет предназначен для печати, важно не забывать, что рисунок, полученный из Excel, будет в RGB.
Если использовать встроенную возможность (меню "Файл" -> "Сохранить как Adobe PDF" или меню "Файл" -> "Сохранить как" и выбрать тип файла: "pdf"), то да.

Если использовать дополнительные средства - то можно и CMYK получить

да ладно. вы там опции посмотрите

хоть в "Файл" -> "Сохранить как Adobe PDF"

опции посмотрите

хоть в "Файл" -> "Сохранить как Adobe PDF"

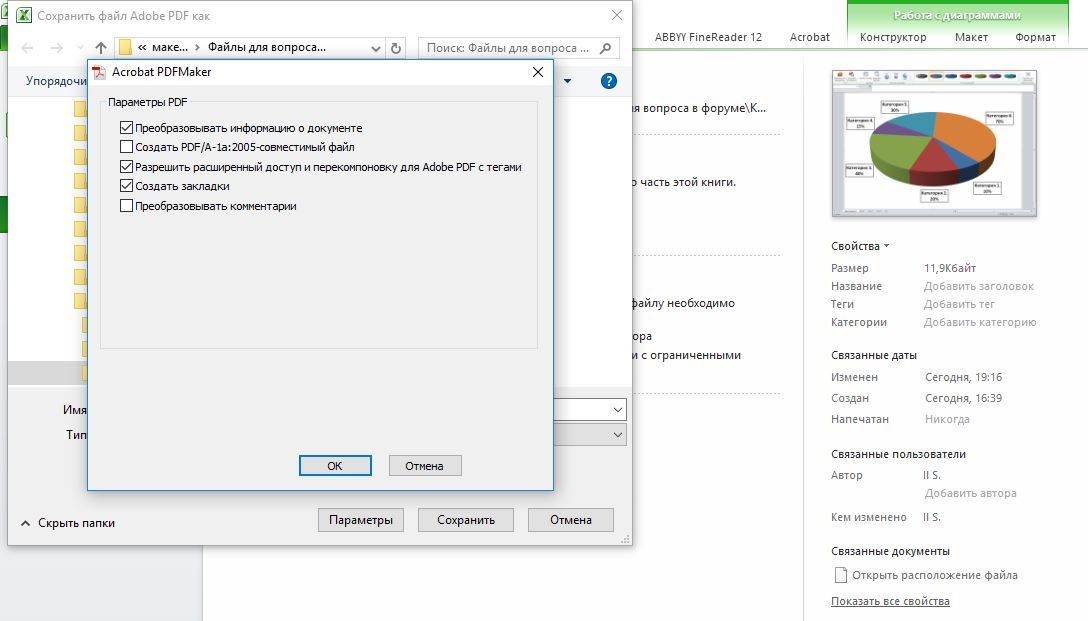

В 2010 Excel-е (см. файл "Параметры сохраняемого pdf-а.jpg") параметры PDF, которые предлагаются при сохранении "Файл" -> "Сохранить как Adobe PDF" после нажатия на кнопку "Параметры":
- Преобразовывать информацию о документе
- Создать PDF/А-1а:2005-совместимый файл
- Разрешить расширенный доступ и перекомпоновку для Adobe PDF с тегами
- Создать закладки
- Преобразовывать комментарии


Что в этих настройках надо выбрать, что бы получить не RGB, а CMYK?

У меня только RGB получается :(


Вложения

  • Параметры сохраняемого pdf-а.jpg
    Параметры сохраняемого pdf-а.jpg
    72.3 КБ · Просм.: 744
- Создать PDF/А-1а:2005-совместимый файл

Что, и текстА не составные получаются?
