SignPack 1.0 (пересобрано)

SignPack​

Макрос позволяет компоновать круги, правильные треугольники, прямоугольники и шестиугольники. Также создаются оптимальная траектория реза и метки для плоттера.

Версия CorelDraw: X5 и выше. В версиях CorelDraw ниже X7 нужно будет вручную проводить сокращение количества узлов.

Порядок работы​

1. Выделить объект для компоновки. Если выделить несколько объектов - они будут объединены в один символ.
2. Запустить процедуру SignPack\ThisMacroStorage\Start

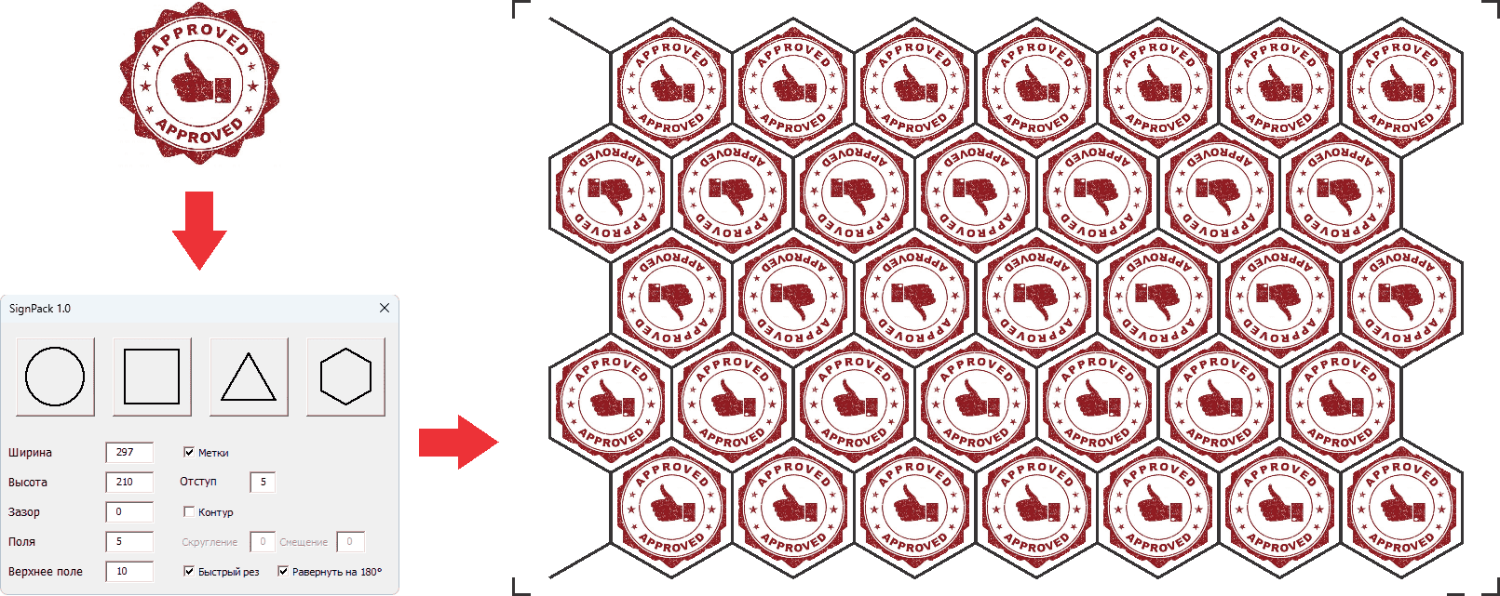

3. В появившемся окне указать все необходимые параметры и нажать на пиктограмму нужной фигуры.

Параметры​

• Ширина и высота - размеры листа в миллиметрах.
• Зазор - расстояние в миллиметрах между фигурами.
• Поля - Поля для печати в миллиметрах.
• Верхнее поле - Это поле нужно для прижима листа в плоттере.
• Метки - создаёт метки для режущего плоттера, также можно задать отступ от меток до компоновки. Кривая будет проименована как "RegMark X00 Y00" - это необходимо для правильной работы плагина от SkyCut.
• Контур - создаёт траекторию реза в виде отдельных контуров, можно также задать смещение внутрь объекта и скругление углов.
• Развернуть на 180° - после компоновки все объекты будут развёрнуты на 180 градусов. Эта опция нужна для плагина от SkyCut.
• Быстрый рез - Создаётся оптимальная траектория реза для компоновки без зазора. Примеры траекторий на анимации ниже (на github анимации в SVG)
