Что за формат

[ladygin]

не подскажете, что за формат такой: *.dwg
Все перепробовал, ничем не открывается.



[Specialist]

Ответ: Что за формат

Illustrator`ом. Или Автокадом. А вообще - в поиск:

http://forum.rudtp.ru/showthread.php?t=24500



[faortto]

Ответ: Что за формат

Автокад



[ladygin]

а в пдф можно распечтать?

если да, то не подскажете алгоритм - никогда не пробовал



[Evgen]

Ответ: а в пдф можно распечтать?

Ну какой тут алгоритм...
Если нужно сохранить исходные размеры, то при открывании DWG-файла укажите Artwork Scale = Original Size.
Собственно, всё.

Верно сказали — в поиск.
Сколько уже наговорили...


З.Ы. Как-то с Фотошопом ветка не вяжется.



[sergeylost]

Ответ: Что за формат

не подскажете, что за формат такой: *.dwg
Все перепробовал, ничем не открывается.

Векторный формат, родной для автокада, можно открыть иллюстратором но много растеряется. Лучше открывать в автокаде, что надо там сделать, убрать добавить, и импортнуть в нужный ВЕКТОРНЫЙ формат.



[Specialist]

Ответ: а в пдф можно распечтать?

З.Ы. Как-то с Фотошопом ветка не вяжется.

Ну автор же не знал, что это векторный формат.



[sergeylost]

Ответ: Что за формат

Если нужно сделать КАРТИНКУ для печати из части чертежа автокада, то "алгоритм" действия наиболее корректный и правильный такой:
двг в автокаде открываем, чикаем все ненужное, удаляем - чистим, потом выделяем -> "контрол-копи", идем в иллюстратор (запущенный заранее), назначаем нужного размера документ, ->"контрол-V".
Получаем нечто. Работаем как с обычным векторным рисунком или чертежиком, для удобства (на всякий случай) сохраняем в *.AI, и уже отсюда импортируем в печатный формат TIFF, назначая CMYK пространство с необходимыми установками (ну я профили имею ввиду). Потом в ФОТОШОПЕ можно получить качественные картинки для печати в типографии.

Отработанный вариант вынимания КОРРЕКТНЫХ для типографии картинок(чертежей) из DWG формата. Другие были испробованы кучами. И только этот дал очень хороший результат.



[Evgen]

Ответ: а в пдф можно распечтать?


Не по теме:
Specialist > Ну автор же не знал, что это векторный формат.
Дык это я модератору намекал — чтоб перенести, значицца. Видать, не получилось. ))



[Kot Pafnuty]

Ответ: а в пдф можно распечтать?

Не по теме:
Specialist > Ну автор же не знал, что это векторный формат.
Дык это я модератору намекал — чтоб перенести, значицца. Видать, не получилось. ))

Не по теме:
Сорри, не сразу заметила тему. Сейчас перенесем...



[rockymen]

Ответ: Что за формат

Ну даже експортнув из акада вы много потеряете, если чертеж не сложный то открываете люстрой и смотря в акад редактируете копию, сложный можно напечатать в pdf но то что он с ним зделает не для слабонервных



[JAW]

Ответ: Что за формат

А Акробат 3D, или как его там, не умеет эти чудеса открывать случаем?

P.S. А Кадовские илюстрации, это зло, причем зло страшное.
Не забудте потом проверить толщину линий, я слишком часто вижу из Када линии нулевой толщины



[Fog_patch]

Ответ: Что за формат

JAW
Гы-гы.
Зло получается тогда когда такой чертеж в AI попадает, надо полагать?
Из личной практики:
В Автокаде при печати выбираешь Plot Style. Этот Plot Style мне или приносят сами заказчики (очень редко), или пишут на бумаге длиннюююющий список всех Lineweights и я потом его сам вбиваю в Plot Style Table Editor.
Ну а студенты приносят почти каждый день как попало и что попало, и сами не знают про Plot Style и Lineweights. Ну и получают непонятно что на выходе...



[NecroZoider]

Ответ: Что за формат

...я слишком часто вижу из Када линии нулевой толщины

Так и должно быть. Правильнее делать нулевой, а вот принудительно заданная толщина -- могила, я имею ввиду специфику работы в автокаде.

Что и как выковыривать из AutoCAD'a опИсывалось неоднократно.

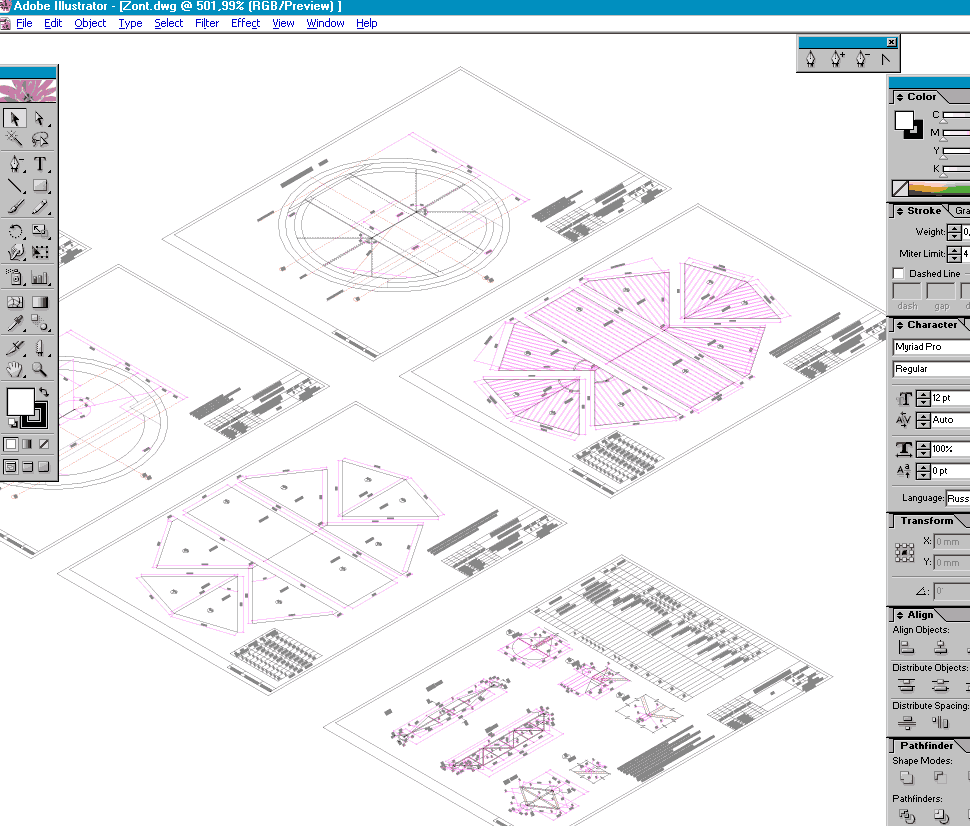

Но скорее всего не писАли об этом: Открываться в иле будет так, как выбрана проекция при сохранении из акада (см. аттач), оптимальное расположение чертежа -- это "Top view" и сохранение в таком режиме.
На сложных или иных проекциях файл не удастся импортировать, что приведёт к ошибке.

И ещё, просите чтобы чертежи вам присылали в 15-й версии (AutoCAD 2000). Помимо этого в природе существуют разновидности -- это к примеру Autodesk Architectural Desktop, который пишет в формат DWG, но имеет отличия в своей структуре, т.к. содержит дополнительные элементы/блоки/библиотеки деталей и конструкций, и этот файл может не правильно/не полностью интерпретироваться Illustrator'ом.

И не стоит уповать на силу и способности самого Illustrator'а по отношению к этому формату. Чему смогли его обучить, то он и понимает.
Очень рекомендую ознакомиться и научиться пользоваться именно AutoCAD'ом -- так как некоторые вещи без дополнительно преобразования в нём не выковырять.

Официальный сайт Autodesk'a



[NecroZoider]

Ответ: Что за формат

или пишут на бумаге длиннюююющий список всех Lineweights и я потом его сам вбиваю в Plot Style Table Editor.

Тоже является дурным тоном. Правильнее всего назначать глобальную толщину линий для слоя и рисовать необходимые линии соответственно на нужном слое. Тогда отпадает проблема толщин при печати/экспорте.
Аналогично(глобально) задаются и цвета линий. А также рисовать смежные по структуре элементы на отдельных слоях (слой штриховок, слой осевых, слой электропроводки и т.д.).

Замечание про студентов вернО . Но в основной массе инженеров практикуется такой же хаос.
