[AI CC-CC2022] Действительно ли Иллюстратор умеет выравнивать по пикселам?

[Snork]

Решил проверить, как Иллюстратор соблюдает пиксельное выравнивание. Сделал бесшовный узор из квадратов. Квадраты рисовал с привязкой к пикселу, размножал тоже по пикселам. И вот в итоговом узоре замечаю, что выравнены они не совсем точно. Погрешность мизерная, в 10-тысячные доли пиксела. Скажете, ерунда. Но при увеличении выглядит это так:

Видно, что есть области с точным выравниванием, но есть и области со смещением. Выделил все квадраты и сделал им принудительную коррекцию по пикселам. Результат тот же:

Скопировал узор в Фотошоп (вставил как пикселы) и проверил там - та же картина. По цифрам вроде сущая ерунда, а вот сомнения в этой функции появились.



[Drawer]

размножал тоже по пикселам

Где-то тут собака порылась Тут уже привязка может и не работать, а погрешность есть наверное.
А если скриптом потом прогонять?

[AI CC-CC2021] - Иллюстратор некорректно сохраняет размер в пикселях

Одно не пойму - к чему такая пиксельная точность печатнику? А там точно печатник? Может это как схемы вышивки или типа того.

forum.rudtp.ru



[Chiga]

Скопировал узор в Фотошоп

Попробуйте экспортировать в psd.
У меня так.



[NNN5]

Вот здесь смотрели?



[Snork]

а погрешность есть наверное

Откуда ей взяться, если к целому числу прибавляем другое целое, потом ещё целое и т. д.
Скрипт - спасибо, посмотрю.



[Drawer]

Откуда ей взяться, если к целому числу прибавляем другое целое, потом ещё целое и т. д.

Ну, мы же не знаем как Вы размножаете По идее все так, ибо пиксель в AI приравнен к пункту, но весь процесс знать не помешало бы AI все таки не растровый редактор и пикселей в нем по сути нет никаких...



[Snork]

Попробуйте экспортировать в psd.
У меня так.

А как это вы так ловко их размножили? Я так не умею, научите.

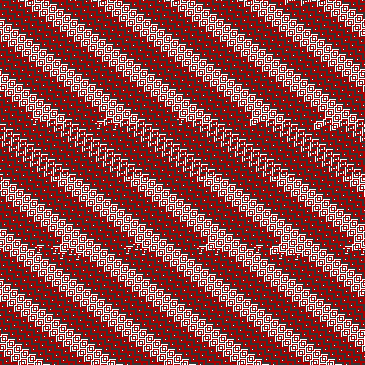

Экспортировал в PSD без сглаживания. Полная хрень получилась.



[Snork]

Ну, мы же не знаем как Вы размножаете

Самым простым способом - через сдвиг копии на целое чисто пикселей по горизонтали и вертикали.



[Snork]

Вот здесь смотрели?

Вот сейчас посмотрел, но по теме ничего не увидел. А артборд у меня всего один был.



[Drawer]

через сдвиг копии на целое чисто пикселей по горизонтали и вертикали

руками чтоль?



[_MBK_]

Ну, мы же не знаем как Вы размножаете По идее все так, ибо пиксель в AI приравнен к пункту, но весь процесс знать не помешало бы AI все таки не растровый редактор и пикселей в нем по сути нет никаких...

Это справедливо только для разрешения 72 dpi
У вас 72 dpi?



[Drawer]

для разрешения 72 dpi

Не совсем понял... где это разрешение?
Скрипт поправил:

#target Illustrator
if ( app.documents.length > 0 ) {
    var doc = app.activeDocument;
    var ap = new Array();
    for (var j=0;j<doc.pathItems.length;j++) {
        obj=doc.pathItems[j];
            for (var i=0;i<obj.pathPoints.length;i++) {
                ap[0]=Math.round(obj.pathPoints[i].anchor[0]);
                ap[1]=Math.round(obj.pathPoints[i].anchor[1]);
                obj.pathPoints[i].anchor = ap;
                obj.pathPoints[i].leftDirection = ap;
                obj.pathPoints[i].rightDirection = ap;
            };
    };
};



[Snork]

руками чтоль?

Объект - Трансформировать - Перемещение.



[Chiga]

рисовал с привязкой к пикселу

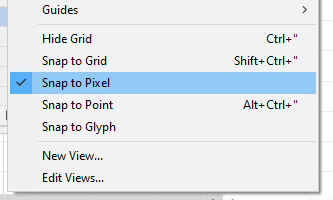

тут включено?

у меня не получается получить дробные значения в пикселях.

Я так не умею



[_MBK_]

Не совсем понял... где это разрешение?
Скрипт поправил:

#target Illustrator
if ( app.documents.length > 0 ) {
    var doc = app.activeDocument;
    var ap = new Array();
    for (var j=0;j<doc.pathItems.length;j++) {
        obj=doc.pathItems[j];
            for (var i=0;i<obj.pathPoints.length;i++) {
                ap[0]=Math.round(obj.pathPoints[i].anchor[0]);
                ap[1]=Math.round(obj.pathPoints[i].anchor[1]);
                obj.pathPoints[i].anchor = ap;
                obj.pathPoints[i].leftDirection = ap;
                obj.pathPoints[i].rightDirection = ap;
            };
    };
};

Вы документ экспортируете с каким разрешением? Базовое разрешение (на которое выравнивание) какое?



[NNN5]

Вот тут гляньте: [AI CC2023] - Все размеры летели в далекие дали



[Emergency]

Скопировал узор в Фотошоп (вставил как пикселы) и проверил там - та же картина.

Фотошоп так показывает пикселы на любой картинке.



[Drawer]

Базовое разрешение (на которое выравнивание) какое?

В AI насколько знаю всегда 72 и поменять нельзя. Про экспорт я не говорил Но естественно учитывать это при экспорте нужно, а режим pixei preview также насколько понимаю всегда 72 показывает. Тут вопрос к экстеншену которым ТС сдвигал это все... Учитывая что AI считает все через пункты=пикселям, крайне странно получить погрешность, тем не менее... Она появилась.



[_MBK_]

Есть гипотеза, что пересчитывает с округлением на разрешение документа. Но, если Рома проверил и это не так, то я не настаиваю.



[Snork]

тут включено?

Само собой. Но эта опция для рисования. А я потом ещё принудительно выравнивал кнопкой/командой "Коррекция на уровне пикселов".

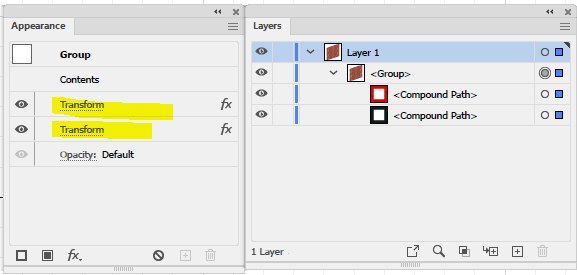

В оформление я не догадался заглянуть, всё просто оказалось.
