А с чем связана необходимость делать переменное расстояние между дизайнами?
Если это возможно, то проще наверное подогнать процесс под АЕ
Как используя XML сделать спуск?
- Автор темы Spirit412
- Дата начала
Если это возможно, то проще наверное подогнать процесс под АЕ
Есть вариант на любителя
- использовать Python и его библиотеку PyPDF2
Т.е. вы единички обрабатывате в АЕ. Скидываете в папку. В этой же папке XML с параметрами спуска единичек на лист.
Далее, парсите XML, создаёте пустой PDF и мёржите на него единички используя PyPDF2
Только учтите, там по умолчанию PS дюймы, и точка отсчёта нижний левый угол.
- использовать Python и его библиотеку PyPDF2Т.е. вы единички обрабатывате в АЕ. Скидываете в папку. В этой же папке XML с параметрами спуска единичек на лист.
Далее, парсите XML, создаёте пустой PDF и мёржите на него единички используя PyPDF2
Только учтите, там по умолчанию PS дюймы, и точка отсчёта нижний левый угол.
Не по теме:

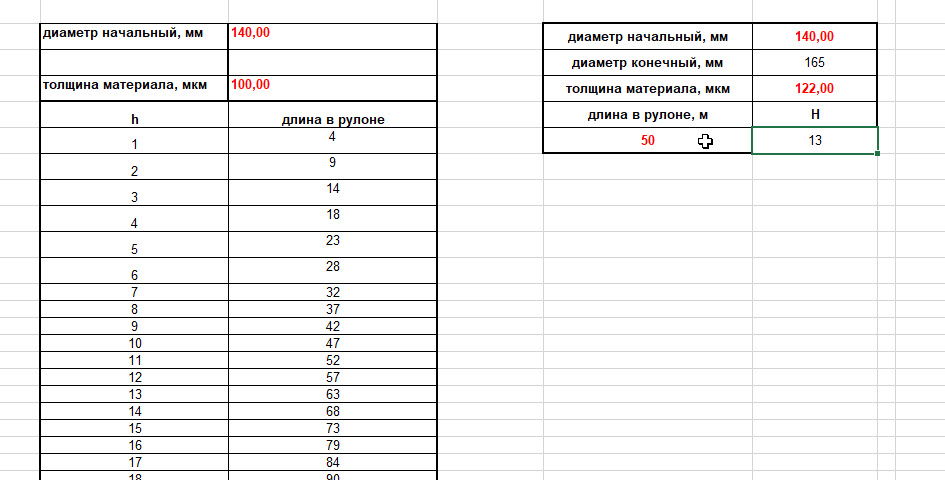

Вообще-то, была мысль приспособить АЕ для изготовления линеек, с помощью которых меряют толщину рулона, и, исходя из втулки и толщины материала высчитывают метраж. Изначально все красиво было сделано в экселевском файле, но производству захотелось именно линейки, выведенные на пленке. Когда я посмотрел на количество вариантов втулок, толщин материала, и представил, сколько это рисовать, то решил, что сделаю в АЕ.
Но тут тоже все оказалось не так просто))))
Тогда, как вариант, использовать пайтон и библиотеку reportlab
Я ею файл шкалки генерирую для рельс. Mark img ссылается на файл который перед этим был сгенерирован PY по XML файлу.
Чудненькая библиотечка
Вот доки.
Только мёржить PDF файлы не умеет. А так, шикардос.
Я ею файл шкалки генерирую для рельс. Mark img ссылается на файл который перед этим был сгенерирован PY по XML файлу.
Чудненькая библиотечка
Вот доки.
Только мёржить PDF файлы не умеет. А так, шикардос.
Да, забыл же...
Ты можешь используя тикет Create XML File, сгенерировать PS файл.
Доки по языку PS найти можно
PS потом конвертнуть в PDF и печатать
Ты можешь используя тикет Create XML File, сгенерировать PS файл.
Доки по языку PS найти можно
PS потом конвертнуть в PDF и печатать
Есть небольшой вопрос по S&R
Нужно разложить файл согласно имеющимся в XML файлах данным (смонтировать под вырубку). Тут пишут что очень просто считать данные из XML и поместить в S&R, но что то я не могу понять как.

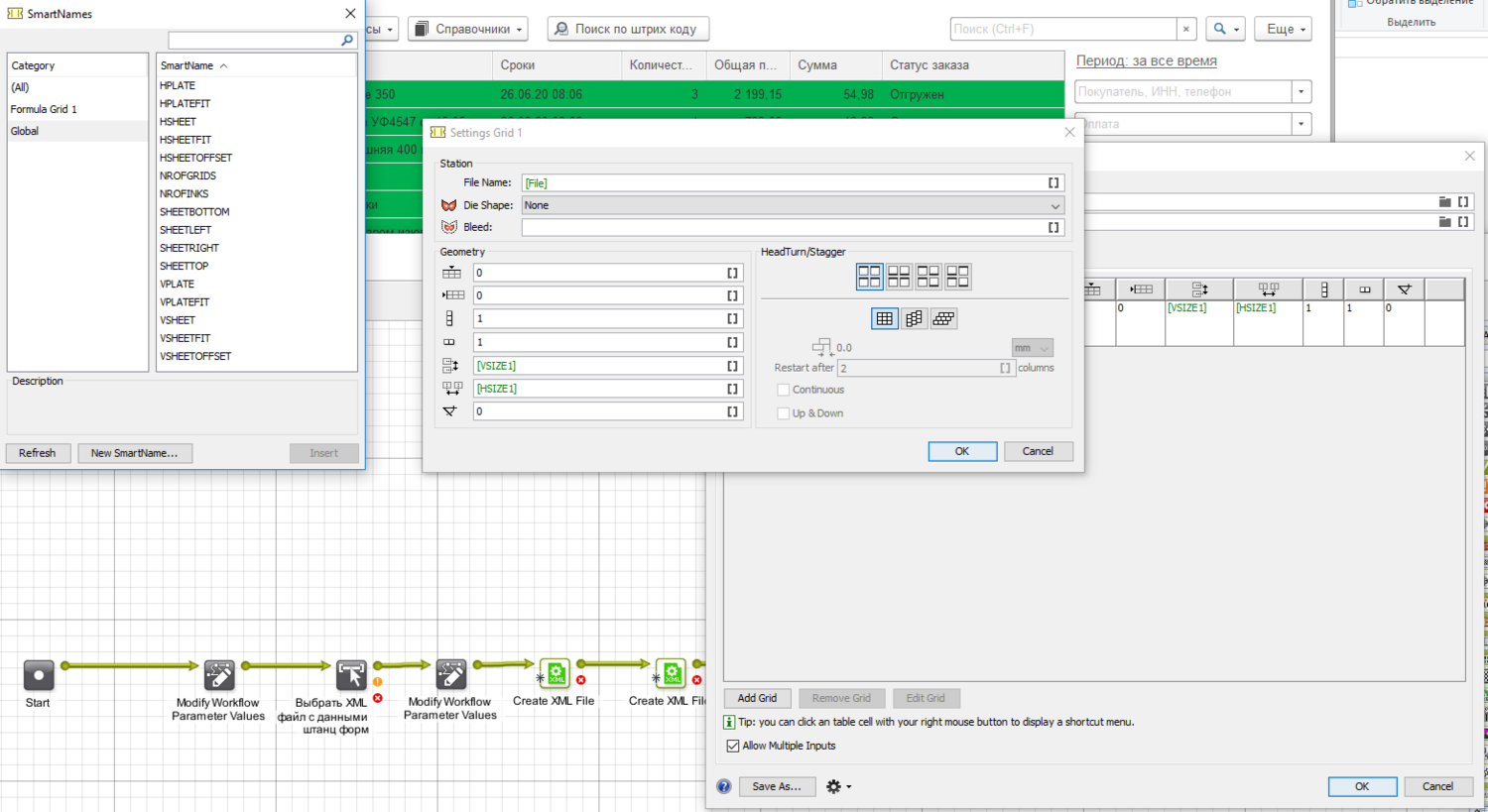

Я предполагал что вытащу все нужные мне данные из XML файлов задам их как wfp и потом собственно через смартнейм буду использовать в S&R Ну вот я все сделал, дошло дело до "S&R tabular". А там оказывается нельзя использовать смартнейм ссылающийся на wfp. Там можно только использовать уже имеющиеся смартнеймы, вот и как мне быть?
Нужно разложить файл согласно имеющимся в XML файлах данным (смонтировать под вырубку). Тут пишут что очень просто считать данные из XML и поместить в S&R, но что то я не могу понять как.
Я предполагал что вытащу все нужные мне данные из XML файлов задам их как wfp и потом собственно через смартнейм буду использовать в S&R Ну вот я все сделал, дошло дело до "S&R tabular". А там оказывается нельзя использовать смартнейм ссылающийся на wfp. Там можно только использовать уже имеющиеся смартнеймы, вот и как мне быть?
Последнее редактирование:
Присвоить смартнейму значение из wfp.
Второй вариант - если готовите под вырубку, то использовать тикет Step & Repeat CAD based (Dynamic).
Третий вариант - создать Job, и все, что возможно, запихивать в job parameters, для них смарты создаются автоматически.
Последнее редактирование:
А этот смартнейм с присвоеным из wfp параметром разве получится потом использоваться в S&R?

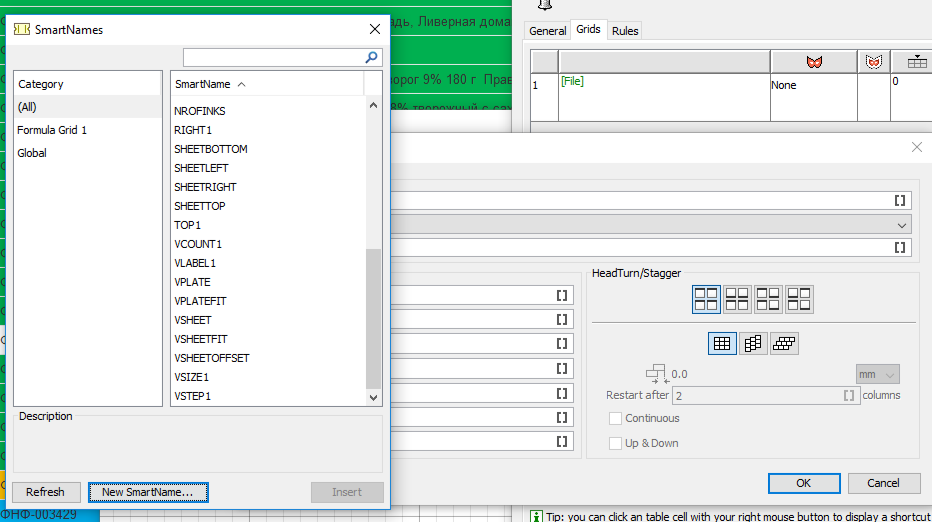

Тут же кроме вот этих уже имеющихся смартнеймов никаких других не получается использовать. Даже если нажимаешь создать новый смартнейм, создаешь есмартнейм он здесь в списке не отражается.
По поводу второго варианта навряд ли у меня получится. Тут этих штанц форм тьма тьмущая. Потому и надо чтобы на основе имеющихся данных по штанц-форме монтировалось все автоматически

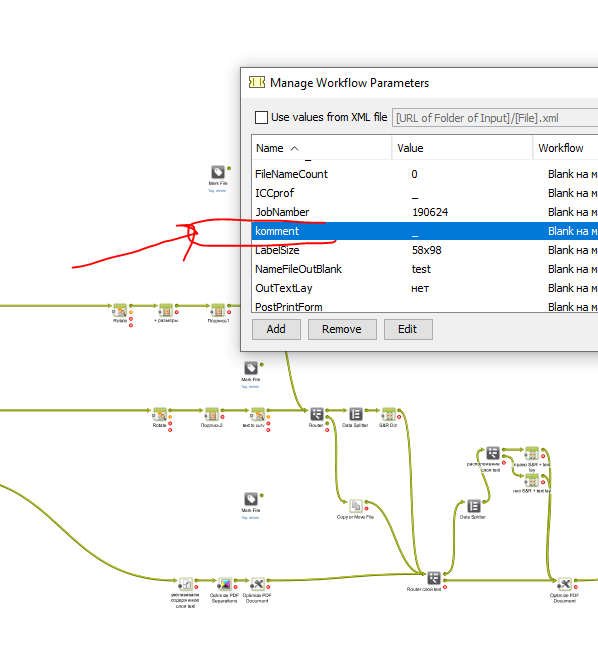

Если вопрос только в том как из wfp передать значение в смартметку, тот тут всё просто.
Гдето с год назад я уже писал гдето, что можно смартметке присвоить значение из wfp без всяких смартнеймов. Уж простите, не люблю я их плодить...

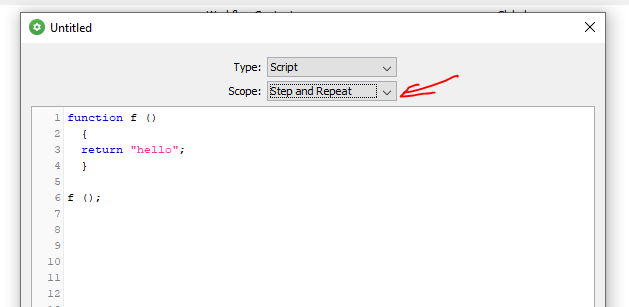

Хотя, при отсутствии возможности установить js библиотеки, была шальная мысль написать их на смартнеймах, но тут я увидел пайтон )

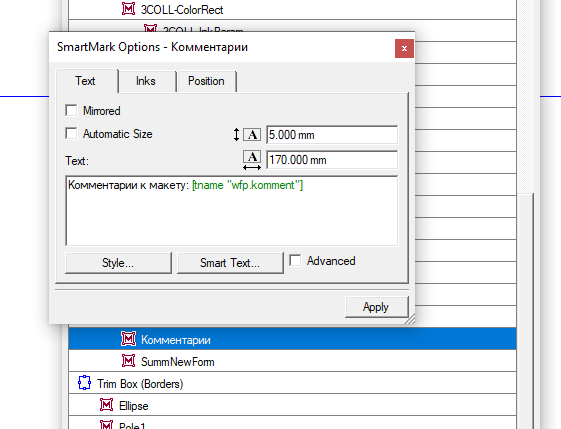

Только сам текст [tname "wfp.komment"] в блокноте набираешь, и копипастом вставляешь в PE в смартметке.
Гдето с год назад я уже писал гдето, что можно смартметке присвоить значение из wfp без всяких смартнеймов. Уж простите, не люблю я их плодить...
Хотя, при отсутствии возможности установить js библиотеки, была шальная мысль написать их на смартнеймах, но тут я увидел пайтон )
Только сам текст [tname "wfp.komment"] в блокноте набираешь, и копипастом вставляешь в PE в смартметке.
Ну сами по себе файлы в кореле нарисованы. Только я не с ними работаю. У меня есть XML файл сделаный из экселевского файла, куда занесены данные по всем штанцформам. Вал, номер штанцформы, размер этикетки, растояние между ними кол-во ручьев, кол-во этикеток в ручье и тому подобное. И вот задача состоит в том что бы, имея, входящий пдфовский файл смонтировать его согласно данным вытащенным из xml файла с данными штанцформ. Потом все это смонтированное отправляется в рип на цифровую машину.

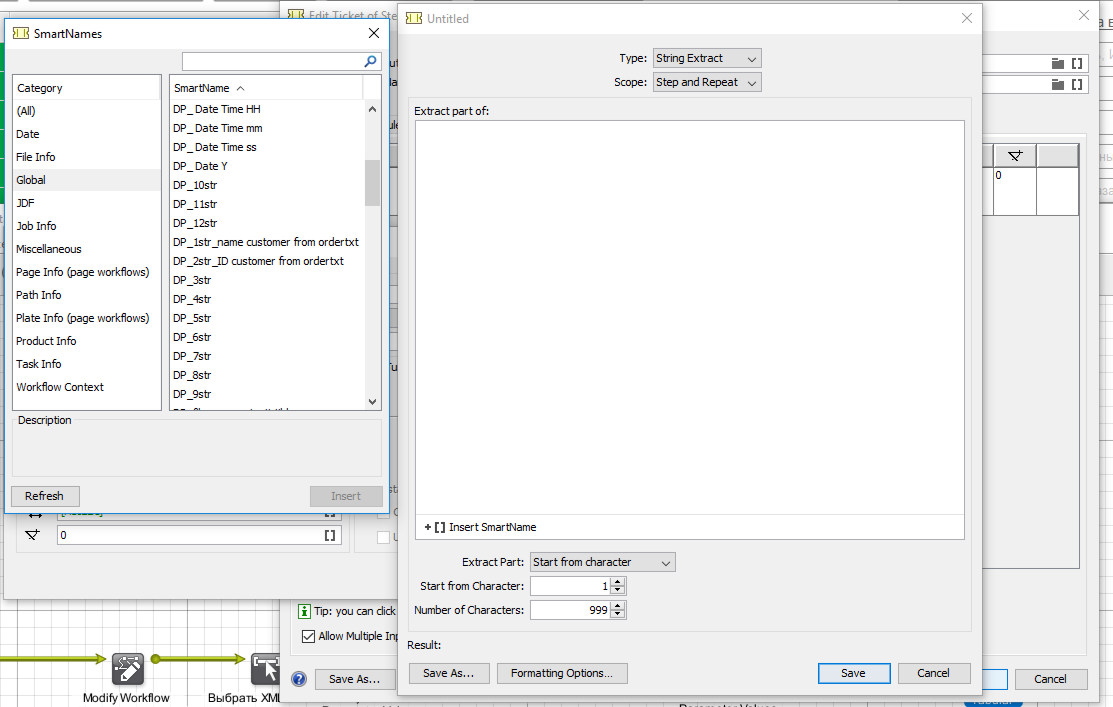

Черт, тут тоже не всавишь в smartname wfp. Нету его в списке. И смартнейм этот все равно отсутствует в списке когда его сохранишь
Последнее редактирование:

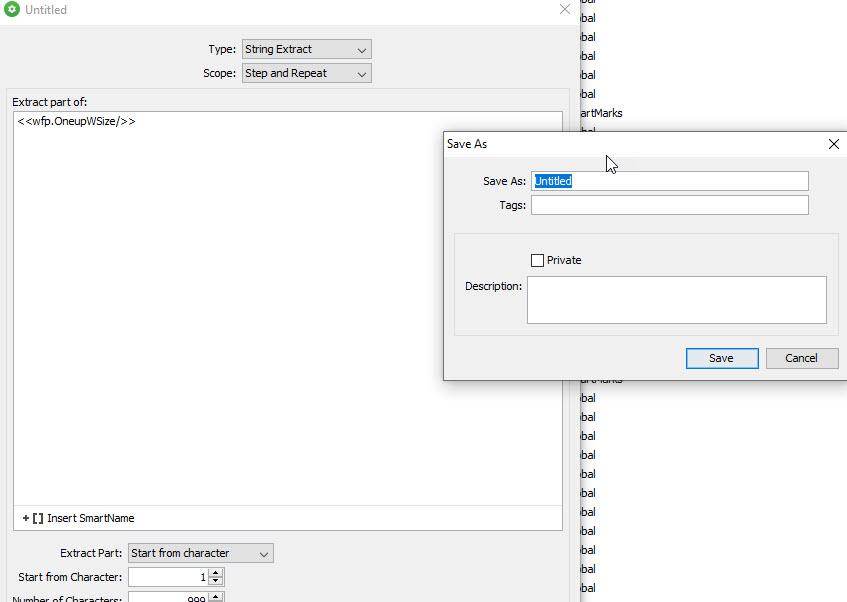

Смарт создавать руками, сначала wfp. потом имя параметра из воркфлоу, потом /
И смрт не появится в списке, пока если он создан при открытом воркфлоу. Сохранить смарт, сохранить воркфлоу, закрыть и открыть по новой.
Последнее редактирование:

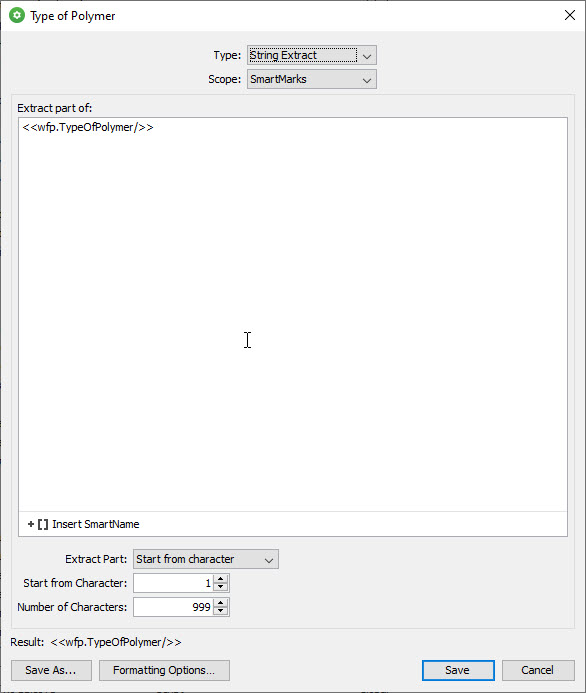

Спасибо, получилось. Только wft в смартнейм приходится не вставлять (потому как пункта workflow parameters нету) , а прописывать в ручную как <<wfp.colon/>> Немного неудобно, ну да ладно, главное что работает
Тебе нужно сформировать спуск по данным XML, сохранить в pdfpla и через Export Nested Layouts получить MFG
Используя MFG + XML (в мануале эски прописано как его делать) можно сделать спуск через Create CAD Sheet
Другой вариант
Используя pdfpla сделать спуск через Step & Repeat Template based. Только учесть, файл pdfpla и PDF единичек должны находиться в этот момент в одной папке.
Мне этот вариант не понравился.
Первый вариант гибче, т.к. тикетом используется XML, без необходимости использовать wfp между ними
Я сам еще год назад, первое чем занялся - это спуск этикеток под цифровую рулонную машину. + VDP и прочая радость )
Первоначально, делал используя XML и Step & Repeat Tabular (Dynamic). То что вы сейчас делаете.
В итоге, перешел на использование CF2/MFG файлов
XML генерятся из бланка в экселевском формате.
Вероятно, вам поможет автоматическая "обрезка" дизайна ко контуру с блидом

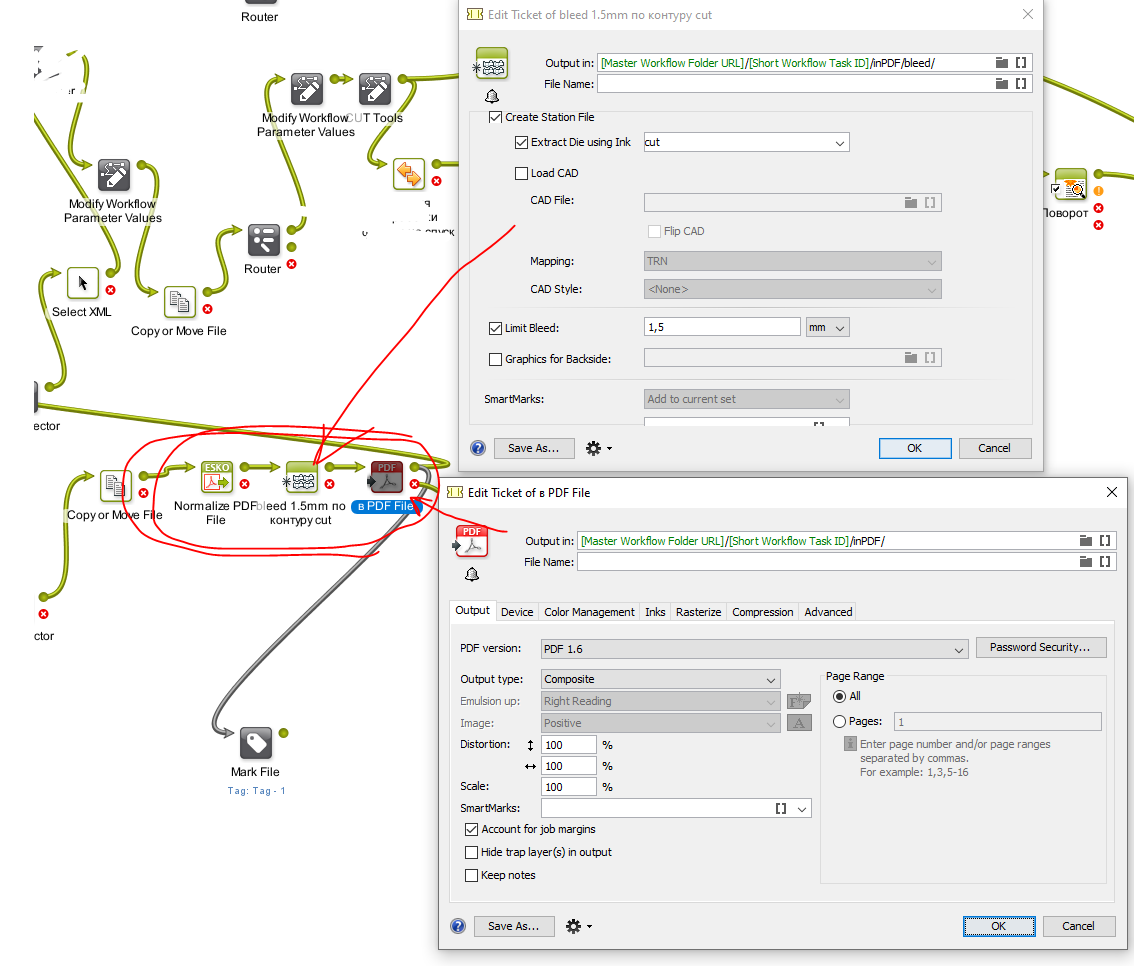

Вот мой рецепт.
Нормализация вначале - т.к. файлы из под AI
Контур пантоном cut
Вот мой рецепт.
Нормализация вначале - т.к. файлы из под AI
Контур пантоном cut
