[CDR X5-X8] Как преобразовать прямую линию в волнистую?

[_MBK_]

Да, точно,

в Х6 работает

сейчас проверил у себя
Я просто этим эффектом не пользовался ни разу.
Но, повторяю

это не однокликовое решение, требуемое топикстартеру. Моим макросом все ж побыстрее будет.

Если б эффект хотя бы копировался, а так каждую линию все равно волнить надо персонально.



[dastin]

Х6 нет под рукой - не знаю есть ли там это ... но вот в Х7 уже есть инструмент по F10 Roughen Tools - это оне - зиги и заги
попробуйте



[_MBK_]

Roughen Tools

Есть и в X6 но это совсем-совсем не однокликовое решение, ежовое и то быстрее



[Йожег]

Если б эффект хотя бы копировался, а так каждую линию все равно волнить надо персонально.

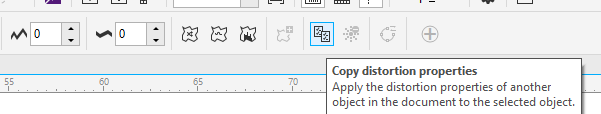

Есть кнопка copy distortion propeties



[dastin]

каждую линию все равно волнить надо персонально

с комбинированной кривой вроде тоже работает ...



[_MBK_]

Есть кнопка copy distortion
propeties

Где?
По идее можно через заготовки (сохранить-применить) но оно как то странно работает



[Йожег]

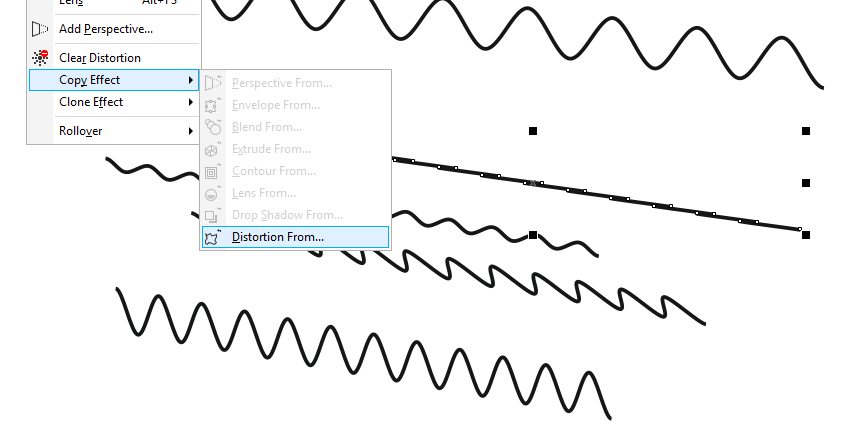

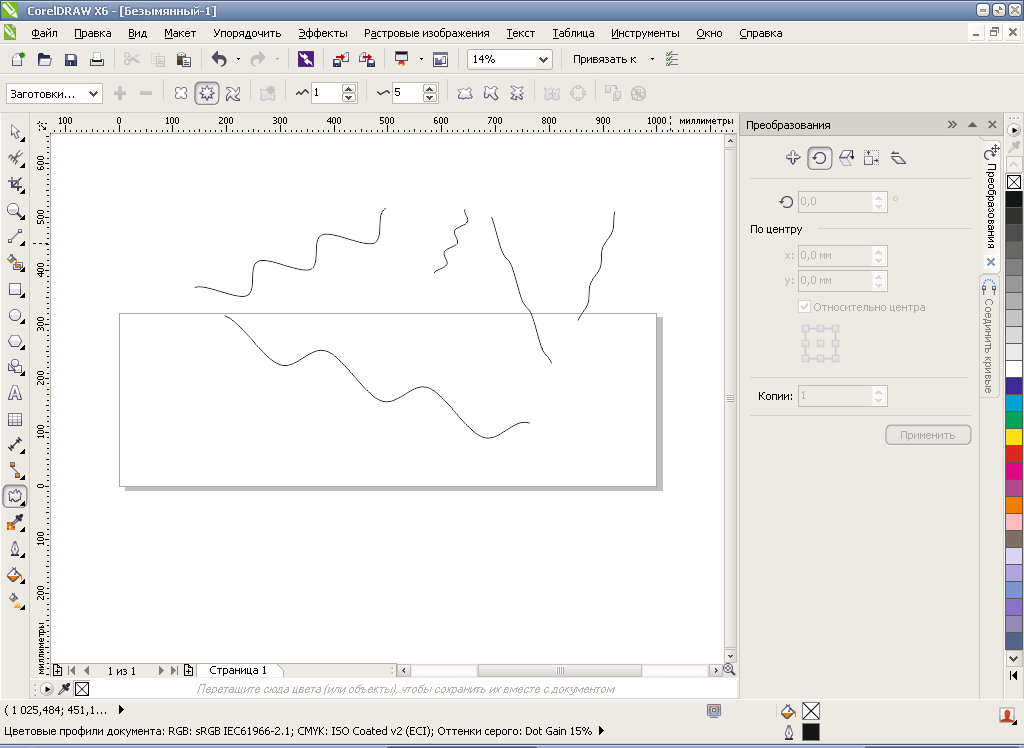

И copy effect тоже работает. Правда и тот и другой делают фигню для нескольких линий сразу.



[_MBK_]

copy effect

Это в X6 разве есть?
Вдобавок, по идее, оно точно так же работает как через заготовки см скриншот выше



[Йожег]

Вроде даже в Х3 был

Саппорт уверяет что есть в Х6
How to Apply Distortion effects in Corel Draw Graphics X6

Вот кнопки может не быть специальной



[Podmarkoff]

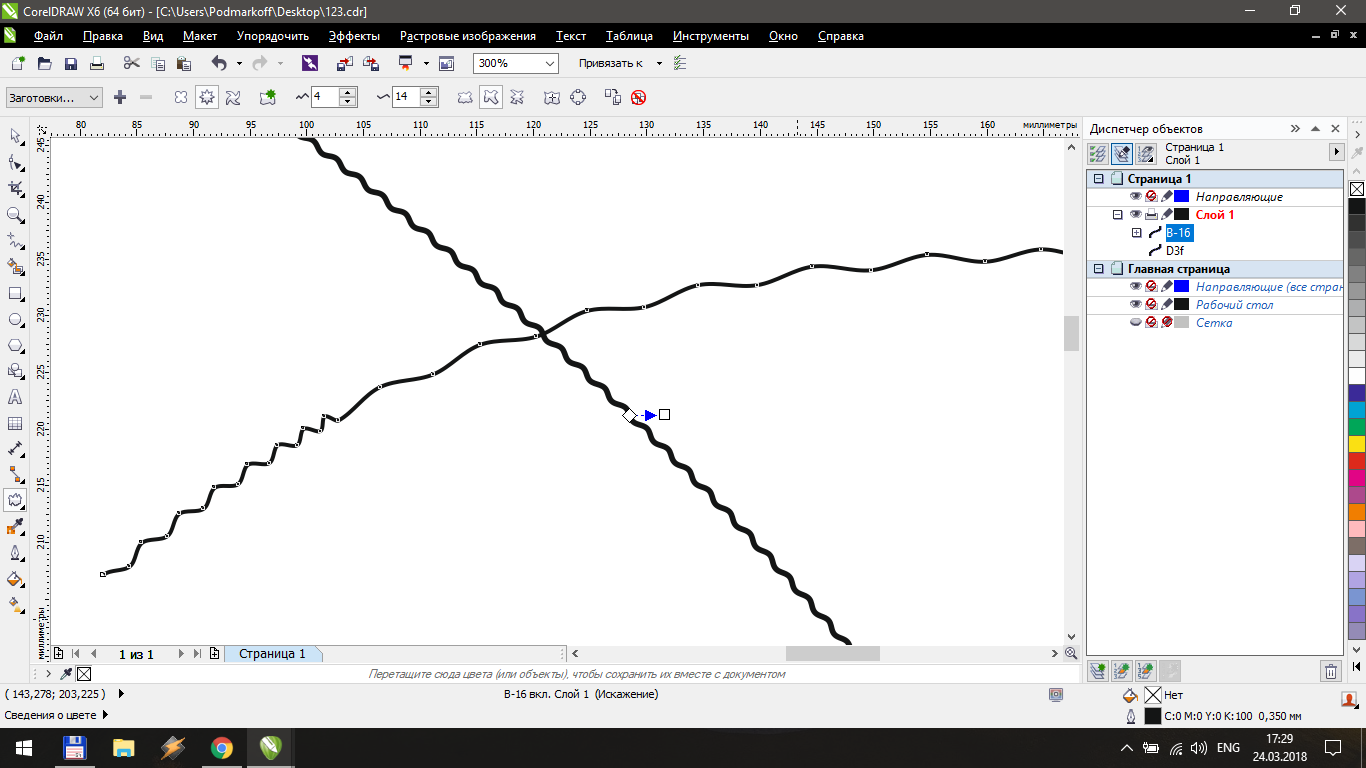

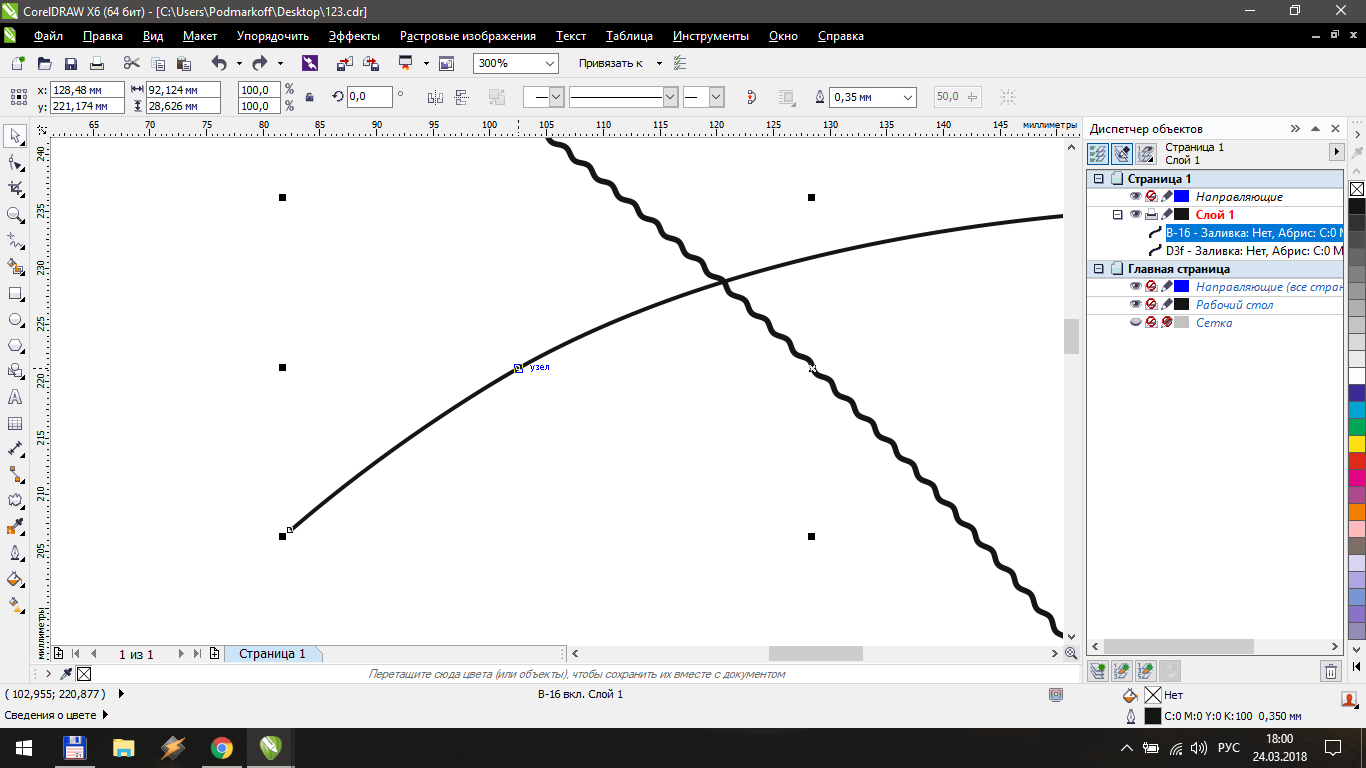

почему неравномерно распределяются узлы?



[_MBK_]

А,и вправду есть
Но как я и говорил

оно точно так же работает как через заготовки см скриншот выше



[_MBK_]

почему неравномерно распределяются узлы?

У вас кнопка случайная дисторсия была активна



[Podmarkoff]

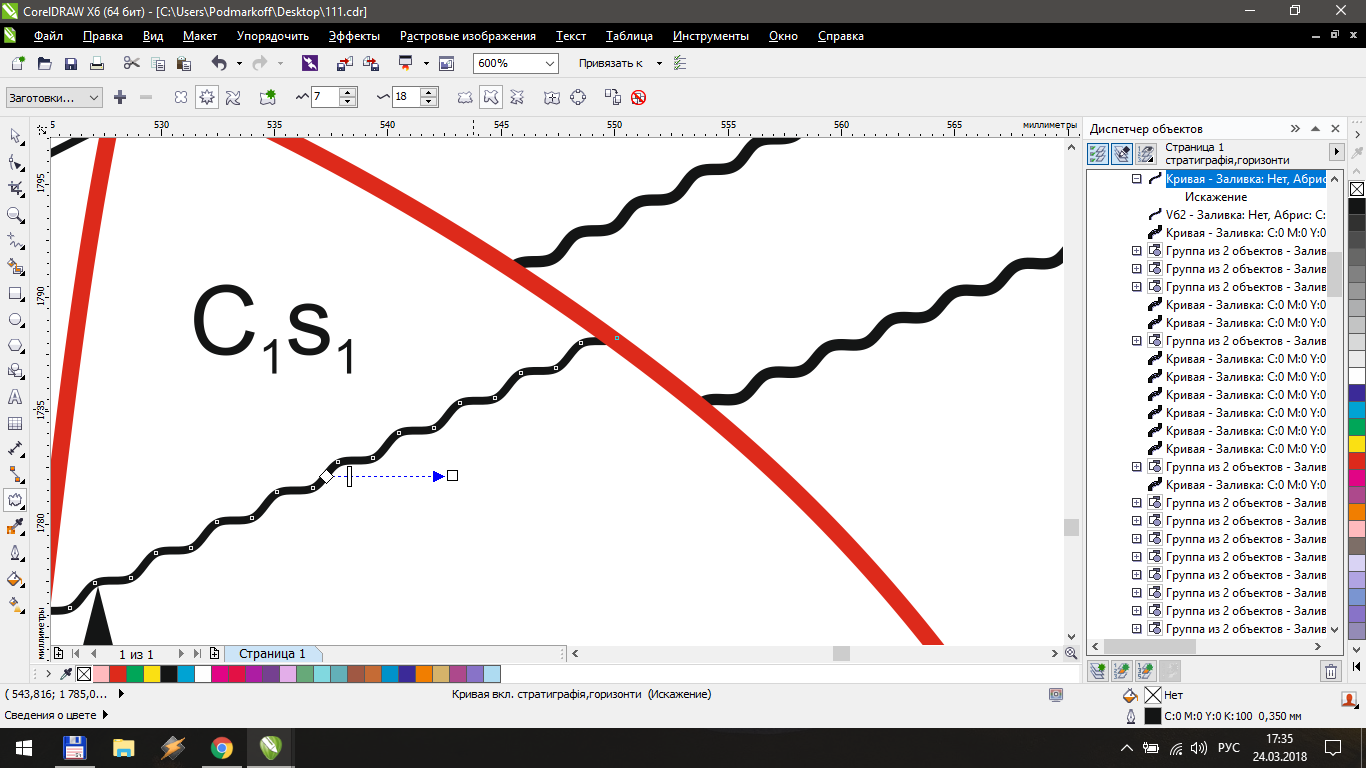

и вот, смотрите, сделал из прямой линии волнистую (с помощью Искажения), они отличаются от тех, что были ранее в документе.



[Йожег]

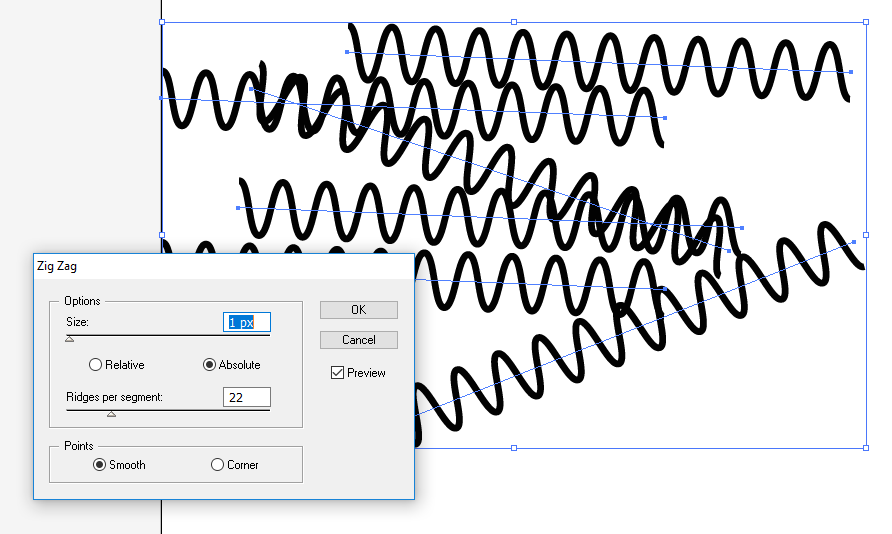

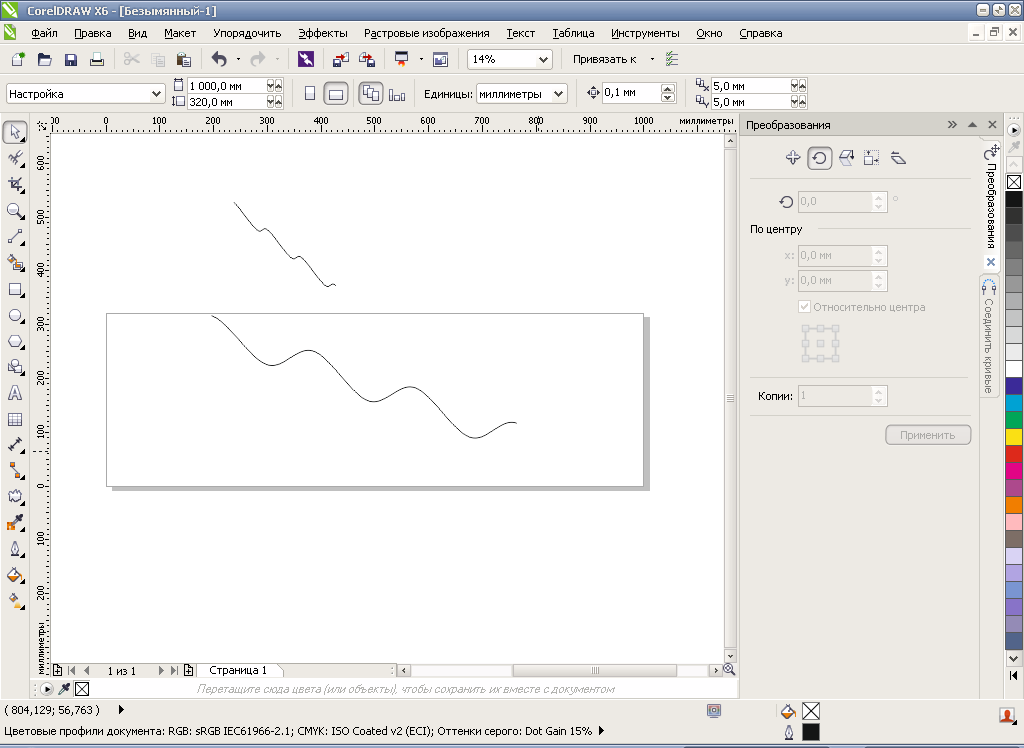

Все же в иллюстраторе этот эффект работает правильней.

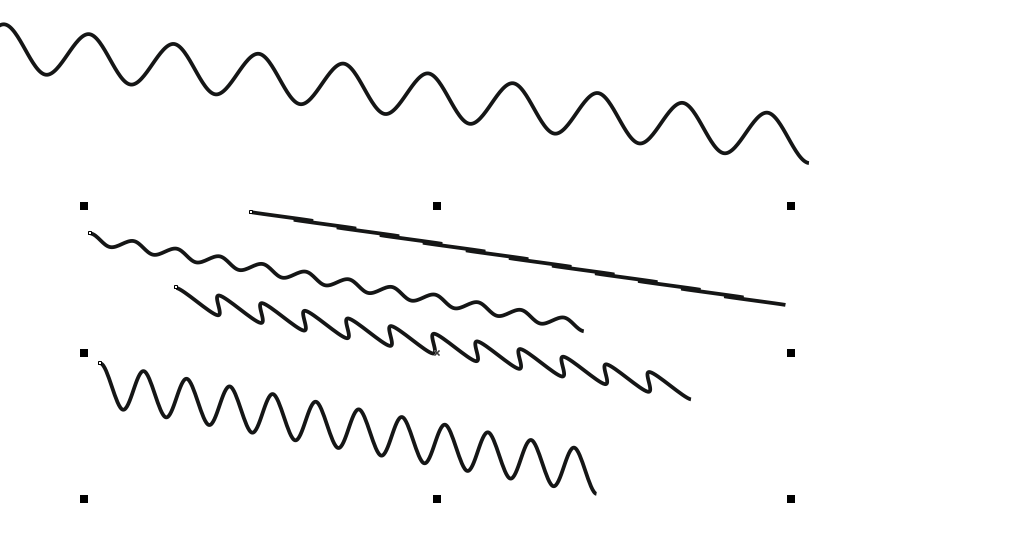

А корел почему-то думает что кривые надо трансформировать относительно какого-то центра.



[Йожег]

они отличаются от тех, что были ранее в документе.

Чем? По мне так волна как волна ну разве что толщина отличается и шаг но эти свойства можно подогнать.



[Podmarkoff]

Х6 нет под рукой - не знаю есть ли там это ... но вот в Х7 уже есть инструмент по F10 Roughen Tools - это оне - зиги и заги
попробуйте

с этим пока не разобрался...



[_MBK_]

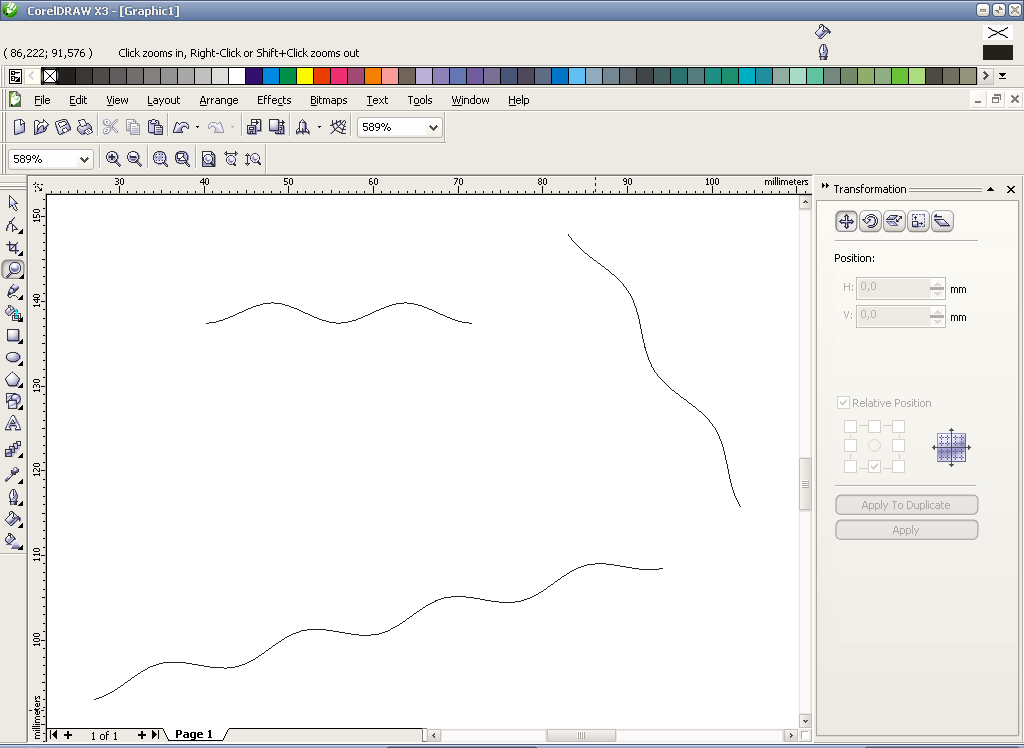

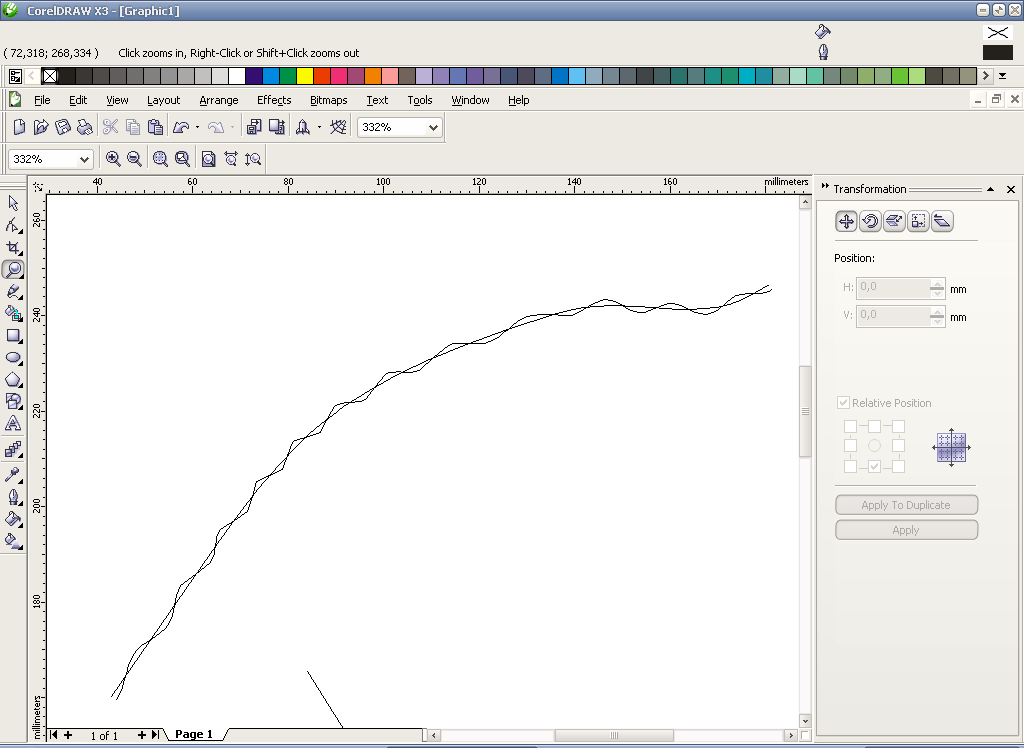

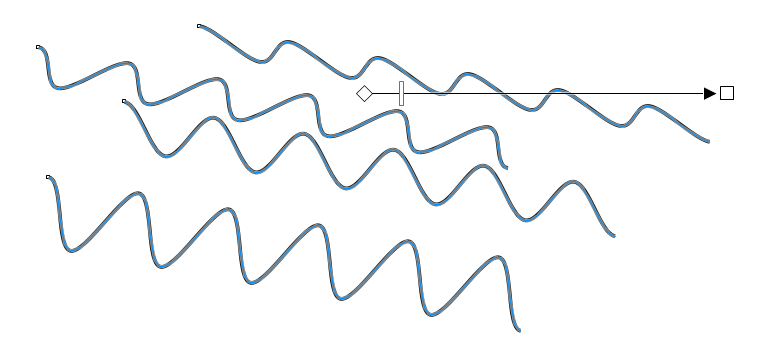

Макросом и через кисти вполне корректно волнит



[Йожег]

инструмент по F10 Roughen Tools - это оне - зиги и заги
попробуйте

Чего-то не нашел как сглаживать этот Рошен. Зиги да получаются а вот насчет плавной кривой как-то кисло. Вообще оно как-то больше подходит для рисования кардиограмм и прочей эхолокации чем для красивых синусоид.



[dastin]

как сглаживать этот Рошен

все узлы сделать smoote или simmetrical ... зато похоже на тот зиг-заг - иммитация стежка\оверлога



[Podmarkoff]

У вас кнопка случайная дисторсия была активна

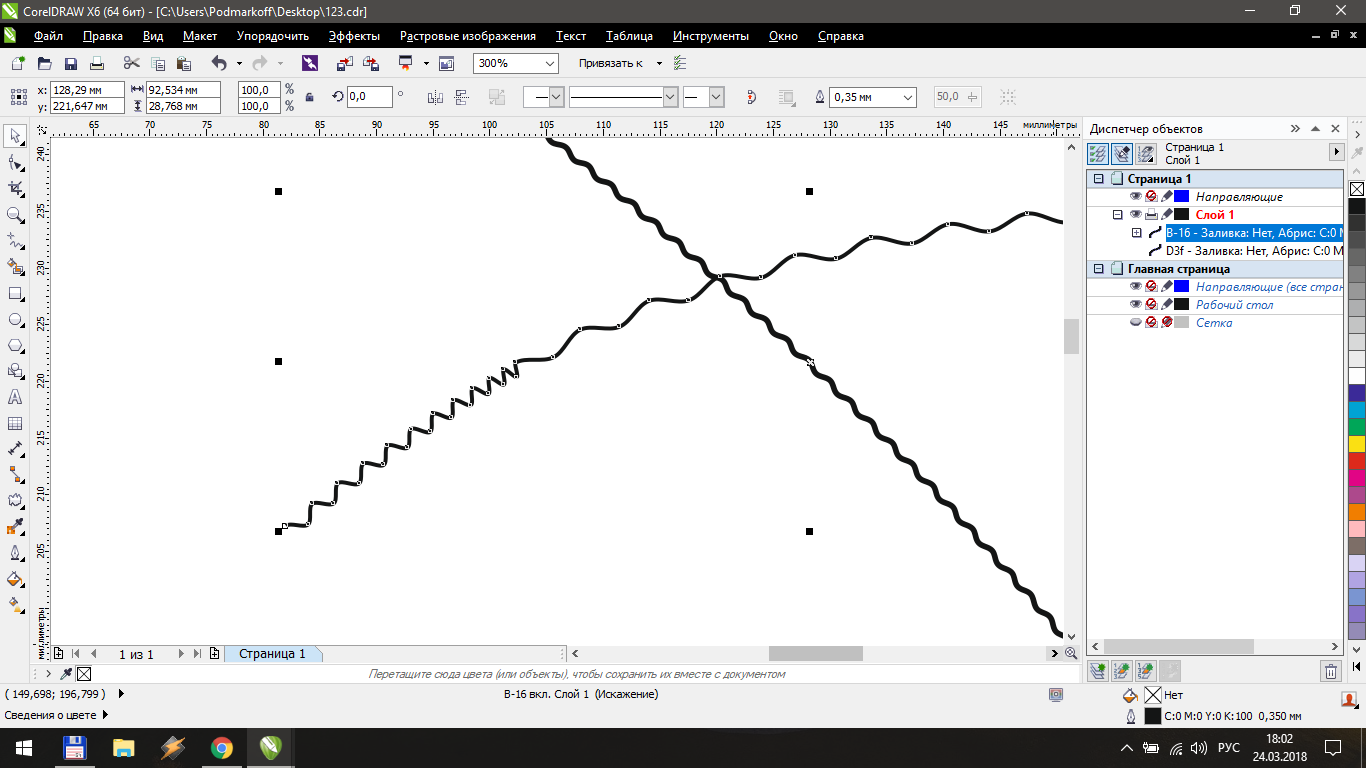

Смотрите, здесь был узел до того, как я применил эффект. Поэтому так неравномерно и получается. Как побороть?
