[CDR 2017-2021] Как создать контур растрового изображения с прозрачной заливкой?

Статус
Закрыто для дальнейших ответов.
MrDesigner сказал(а):
Посмотрел исходник без прозрачного фона. Контур рваный будет без обработки. Лазер так его и нарежет.

Именно в данном случае - вручную контур нарисовать с минимальными кол-вами узлов.

А вообще - всё в векторе нужно делать. С нуля. Аккуратнее итоговое изделие получится.
Нажмите, чтобы раскрыть...
В векторе, конечно, нужно, но так сложилось, что никогда не работала с векторными редакторами и привыкла всё делать в Ps, и всё было хорошо, пока не понадобилась резка, а там только вектор и принимают.
Я вот тоже посмотрела контур, который прикрепили, и увидела, что изображение "рваное". Почему? Ведь есть же белая обводка вокруг изображения, которая все "дыры" заполняет. Мне кажется наиболее оптимальным вариант с созданием рабочего контура прямо в Ps и экспорте в Illustator > Corel, вот что у меня вышло

Контур создался именно такой, как нужно, но дальше - ступор. Сохраняла изображение в eps и psd, но при открытии в иллюстраторе никакого контура и в помине нет. Если подскажете, что делать дальше именно по этому направлению, буду весьма признательна!

Ну это против условий задачи ;) сказано ж "без отрисовки"

Умываю руки. @Virjeenia, вам уже сказали, что контур, экспортированный из фотошопа, без дальнейшей обработки будет рваным. Оно вам надо?

MrDesigner сказал(а):
А я настаиваю - перерисовать в векторе. И грамотнее, и результат лучше.
Нажмите, чтобы раскрыть...

ну можно заморочиться, там не сильно сложно, но зачем? можно воспользоваться еще уменьшением количества точек в иллюстраторе

  • Спасибо
Реакции: Virjeenia
Уменьшение точек в Кореле тоже есть и отлично работает.

Плагин Astute идеально удаляет лишние точки. При этом все линии остаются на своих местах. Общая геометрия не нарушается. А программы автоматом часто удаляют с нарушениями общего контура.

Последнее редактирование:
  • Спасибо
Реакции: Aniriann

Не по теме:
А каким умыслов сей рисунок стал растром, да ещё и епсом?

@RPavel, фотошоп сохряняет в eps, только если его очень об этом попросить, насколько я знаю.

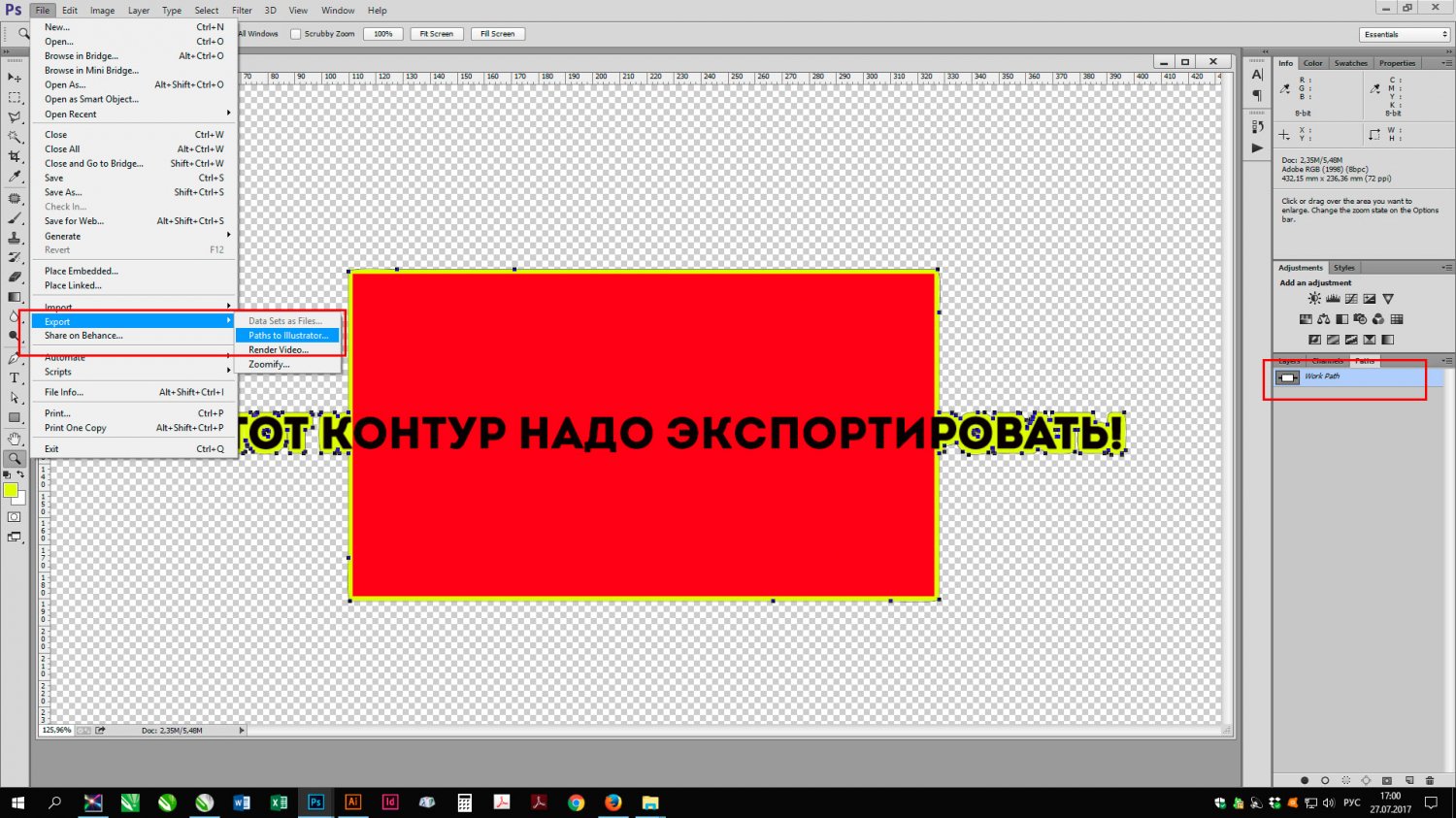

По существу вопроса - встроенный в фотошоп плагин экспорта пути в иллюстратор (file-ехport-illustrator volan если мне не изменяет склероз на морском берегу) генерирует aiшник превосходно читаемый корелом.

_MBK_ сказал(а):
aiшник превосходно читаемый корелом
Нажмите, чтобы раскрыть...
Девушка, походу, вообще не разбирается не то что в Иллюстраторе, но и в Кореле:

Virjeenia сказал(а):
В векторе, конечно, нужно, но так сложилось, что никогда не работала с векторными редакторами и привыкла всё делать в Ps
Нажмите, чтобы раскрыть...

Посему, для неё загадка, почему путь, экспортируемый из Фотошопа, не виден в Кореле.

После импорта в Корел ai-файла (путь) надо разгруппировать, задать черную обводку и убить белый прямоугольник периметра. Или хотя бы для наглядности включить режим Wireframe, чтобы не промахнуться.

Это азы. А учить с нуля и писать длинные простыни лениво.

  • Спасибо
Реакции: Dmitrij M

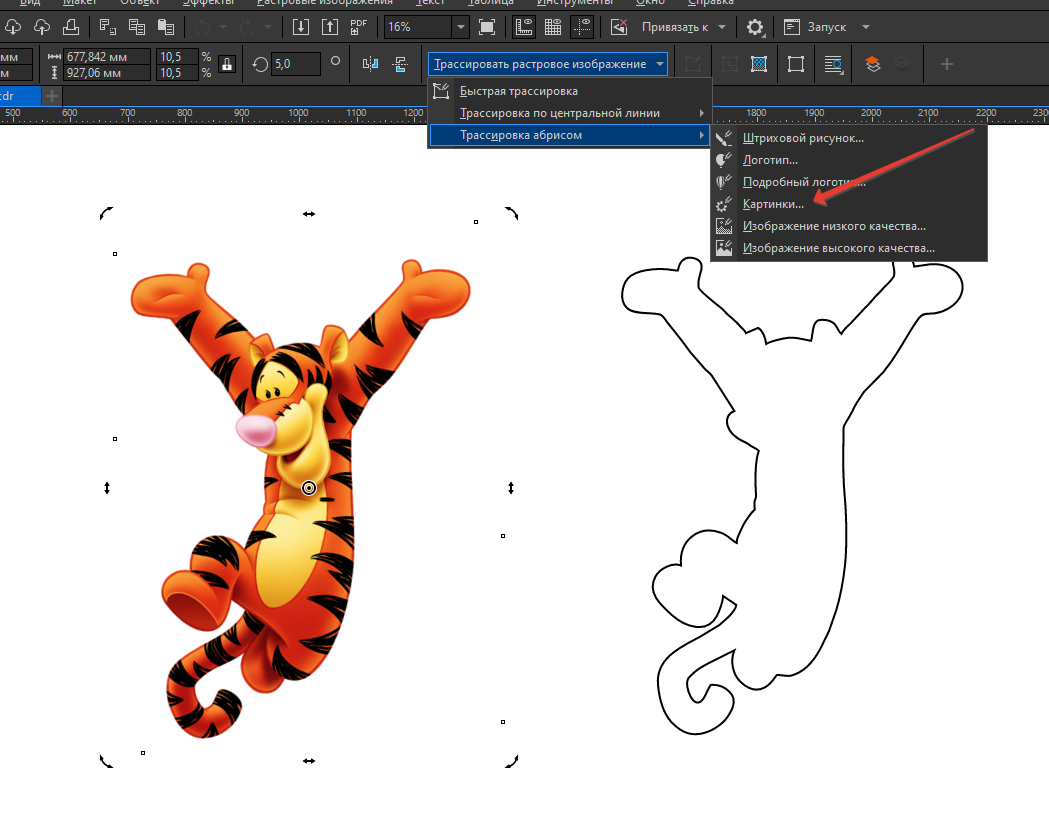

Легко делается контур. Через Трассировку абрисом / Картинки...

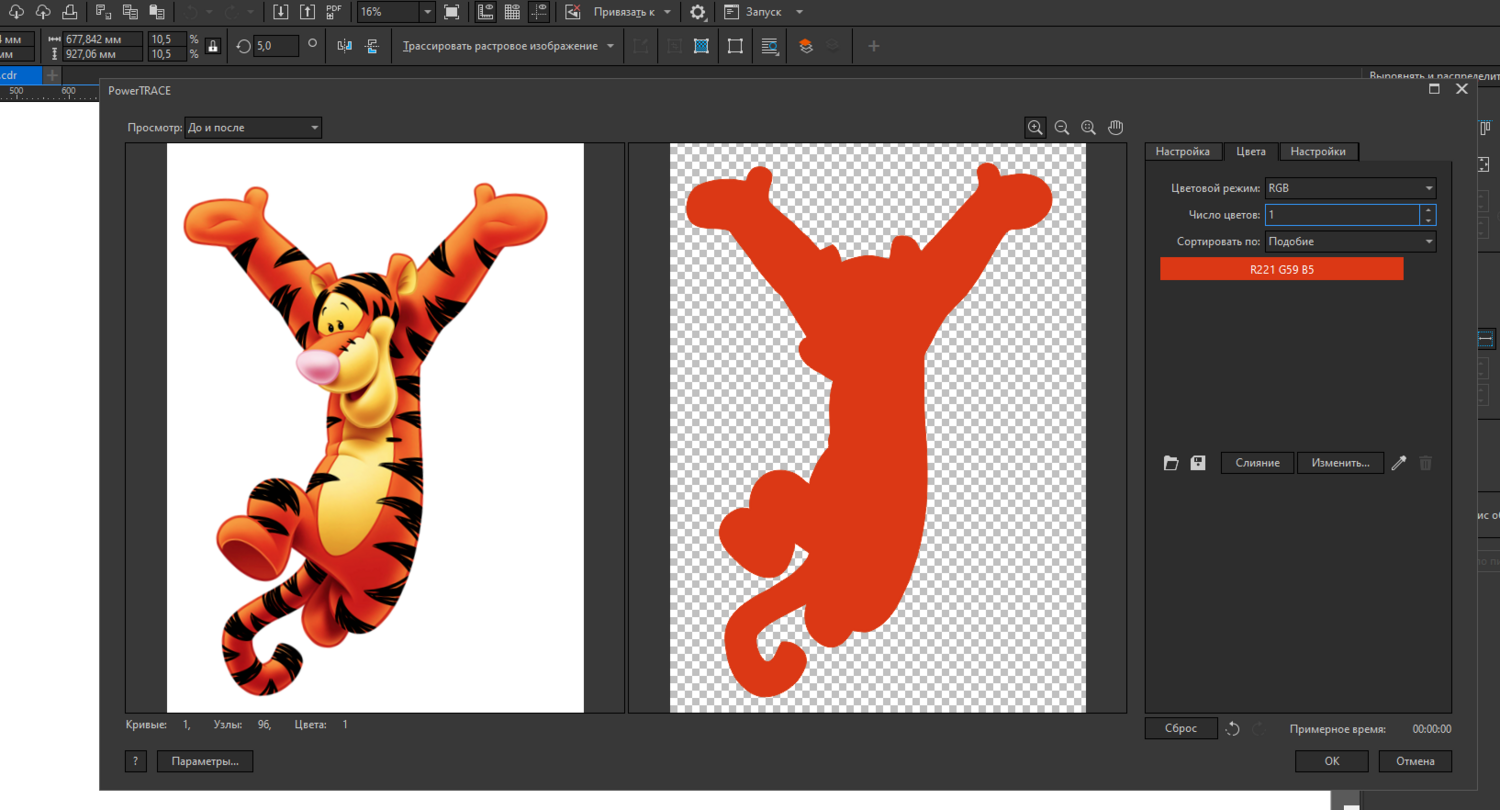

Потом выбираешь один цвет и всё.



Не по теме:
Некропост детектед.


В CorelDraw выделить изображение с маской и нажать формирование-контур. Или копипаст в Illustrator, разъединить маску, обвести, соединить отрезки или слить в один контур и сохранить в поддерживаемый Corel формат ai.

Alex000r сказал(а):
В CorelDraw выделить изображение с маской и нажать формирование-контур. Или копипаст в Illustrator, разъединить маску, обвести, соединить отрезки или слить в один контур и сохранить в поддерживаемый Corel формат ai.
Нажмите, чтобы раскрыть...
Вы опоздали лет на 5 с ответом :Ь
