[AI CC2025] Как в Adobe Illustrator убрать для опорных точек манипуляторы

[taurus410]

Добрый день.
Суть вопроса состоит в следующем, что есть ряд однотипных фигур представляющих собой квадраты или фигура создана из ряда квадратов. Все эти фигуры объединяет то, что в у большинства из них для опорных точек присутствуют манипуляторы (направляющие (Bezier handles)). И они абсолютно не нужны в данном случае.
Как выделив всю группу таких фигур сразу комплексно у всех убрать эти манипуляторы. Обрабатывать инструментом (Pen Tool, P) с зажатым Alt Convert Anchor Point Tool (Преобразовать опорную точку) очень долго



[Любимцев]

убрать эти манипуляторы

ничего не понятно, но очень интересно...



[_MBK_]

Обнулить, наверное, хинты, т.е. кривые в прямые преобразовать, так?



[taurus410]

Обнулить, наверное, хинты, т.е. кривые в прямые преобразовать, так?

ничего не понятно, но очень интересно...

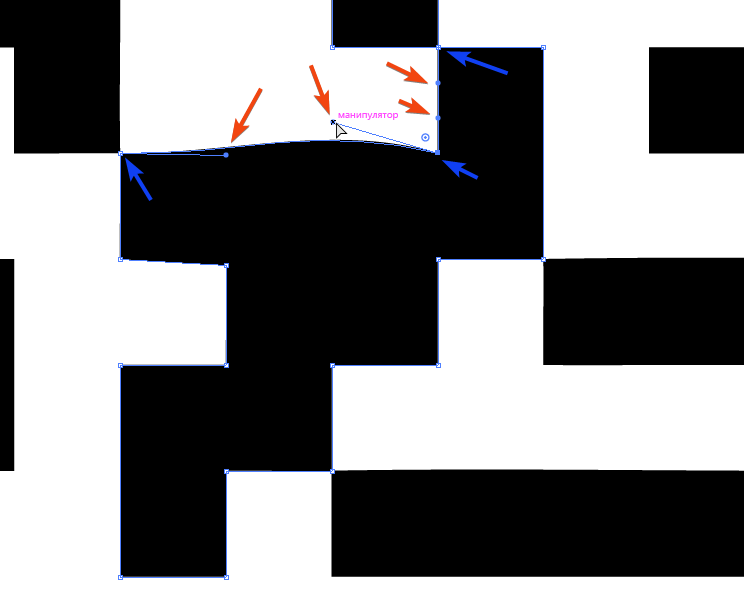

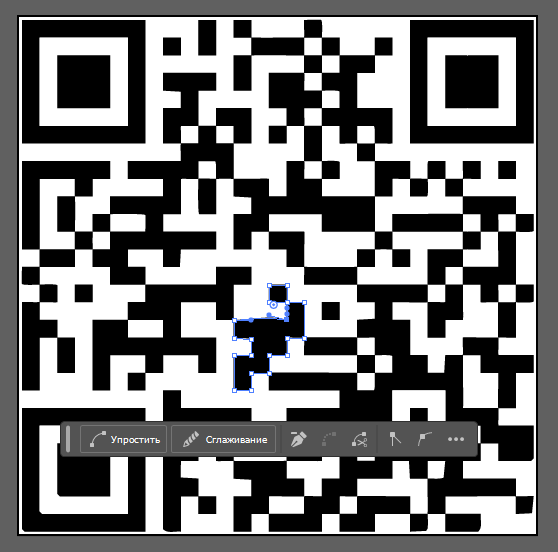

Если более подробно и со скринами. Векторное изображение получено путем Трассировки изображения *.png (смотрите изображение первое). После трасирровки и разбора на состоявляющие у большинства фигур остались манипуляторы которые по факту не нужны. Смотрите второй рисунок (опорные точки указаны синими стрелками, а манипуляторы для них темно-оранжеными стрелками). Вот эти манипуляторы по задаче нужно убрать сразу у всех выделенных фигур. Во вложение прикрепил полученный svg для наглядного рассмотрения



[carry]

Лучше научиться пользоваться генераторами QR-кодов, и не морочиться



[suntory]

С

[AI CC-CC2021] Тема 'qr-code magic'

16.06.2023

qr-code magic
Векторизация qr-кода по картинке.
Обрабатывает размытые, повернутые и растянутые qr-коды. Сам считает размер.
Замечания по работе можете скидывать сюда.

• Станислав Хоффман

•

D

[AI CC-CC2021] Сообщение в теме 'qr-code magic'

01.10.2024

Не особо хотел выкладывать, ибо иногда глючит странным образом Но доделывать уже возможно и не буду
Принцип немного другой. Работает следующим образом:
1. QR отдельной картинкой на которой только QR (черный с белыми полями) - можно просто выделить и запустить скрипт.
2. QR составная часть растрового изображения - обвести "рамочкой" (любой формы замкнутый контур) участок внутри которого будет только QR и белое поле. Не снимая выделения с контура запустить скрипт.

• Drawer

•



[Андрей Викторов]

Вот эти манипуляторы по задаче нужно убрать сразу у всех выделенных фигур.

Ответ на Вашей первой картинке
Рядом с троеточим вначале нажимаете кнопочку с дугой, потом с углом.
И все они уберутся. Но это не сделает квадратики правильными квадратиками — там где было искажение они станут трапециями и т.п.

А по задаче в целом выше уже сказали: учите матчасть — генераторы QR.



[taurus410]

Лучше научиться пользоваться генераторами QR-кодов, и не морочиться

Зачем мне в моем конкретном вопросе генератор QR-кодов? Меня не интересует ни генерирование, ни генератор QR-кодов в векторный формат. В данном случае изображение QR-кода представлено в качестве примера, который дополняет наглядную информацию по моему заданному вопросу.
Меня конкретно интерсует ответ на вопрос, как именно КОМПЛЕКСНО удалить манипуляторы у всех фигур средствами и/или интструментми Adobe Illustrator



[Jeine]

В данном случае изображение QR-кода представлено в качестве примера

Не по теме:


в качестве очень хренового примера.
Так, например, при вопросе о выборе телефона для себя, в посте была бы размещена фотография 100-летнего деда.



[taurus410]

Ответ на Вашей первой картинке
Рядом с троеточим вначале нажимаете кнопочку с дугой, потом с углом.
И все они уберутся. Но это не сделает квадратики правильными квадратиками — там где было искажение они станут трапециями и т.п.

Спасибо большое. Вы как раз ответили конкретно на поставленный мною вопрос как КОМПЛЕКСНО удалить манипуляторы у всех фигур средствами и/или интструментми Adobe Illustrator. Все отработало коректно.
Только контекстная панель задач (нажимаете кнопочку с дугой, потом с углом) отображается лишь при выделении одой фигуры. Для нескольки хвыделенных фигур нужно было воспользоваться интструментами на палеи задач



[_MBK_]

КОМПЛЕКСНО удалить манипуляторы у всех фигур средствами и/или интструментми Adobe Illustrator

Вы неправильно ставите вопрос. Правильный вопрос "как комплексно спрямить все кривые"
Ответ - штатно никак, надо писать скрипт или искать готовый.
По счастью, алгоритм самый примитивный, думаю, сейчас вам быстренько сбацают.



[taurus410]

Не по теме:


в качестве очень хренового примера.
Так, например, при вопросе о выборе телефона для себя, в посте была бы размещена фотография 100-летнего деда.

Не по теме. Где вы увидели в моей теме хоть малейшее напоминание об QR-коде. В моей созданной теме и вопросе звучало конкретное упоминание О ФИГУРАХ
"Люди редко отвечают на вопрос — чаще они защищают свои ответы. Слепой разум торопится говорить, прежде чем взгляд успеет увидеть смысл написанного." - Ницше



[Андрей Викторов]

Только контекстная панель задач (нажимаете кнопочку с дугой, потом с углом) отображается лишь при выделении одой фигуры.

Не знаю. У меня все работает (AI 2019).
Белая стрелка + щелчок-протяжка и на кнопочки по очереди.



[Jeine]

чаще они защищают свои ответы

В граните отлить!
Но уверен, что и этот пост не будет понят.



[suntory]

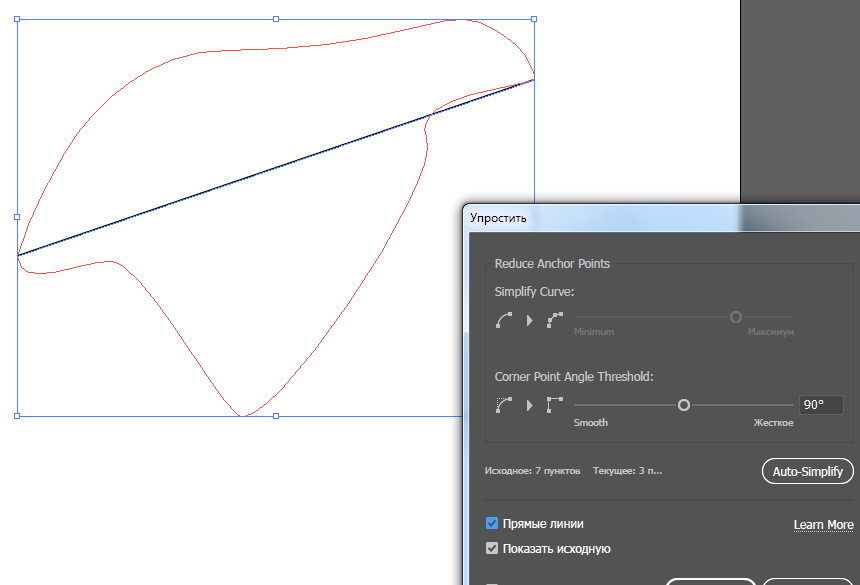

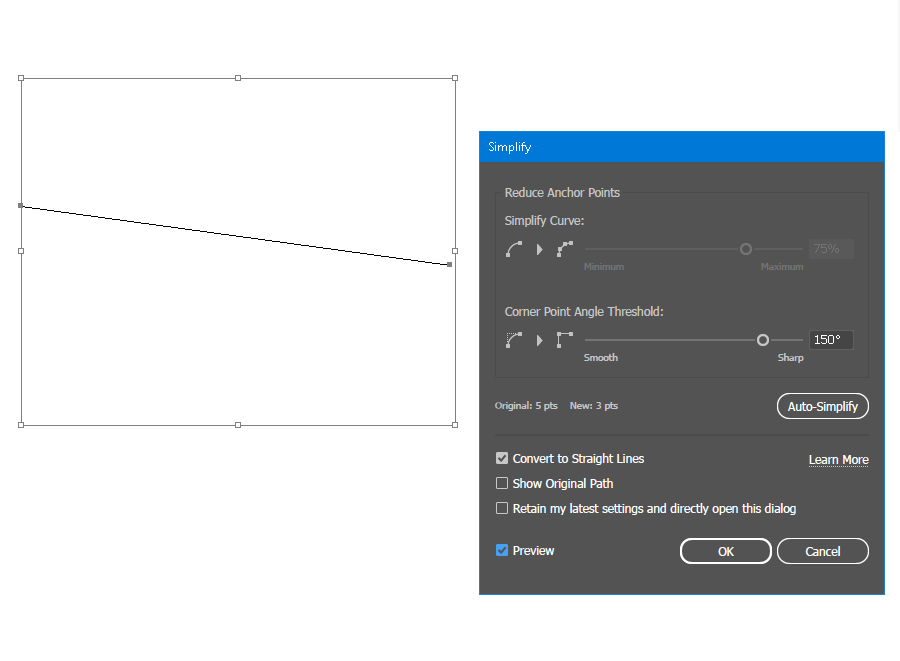

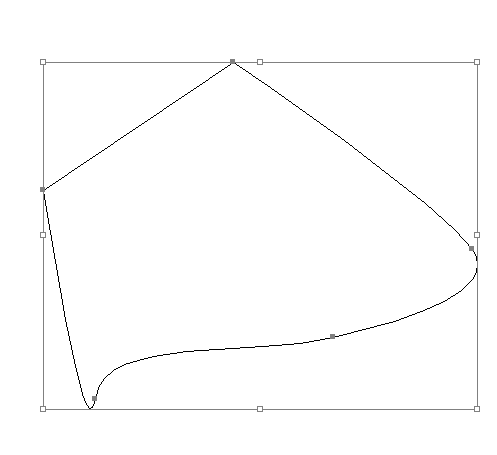

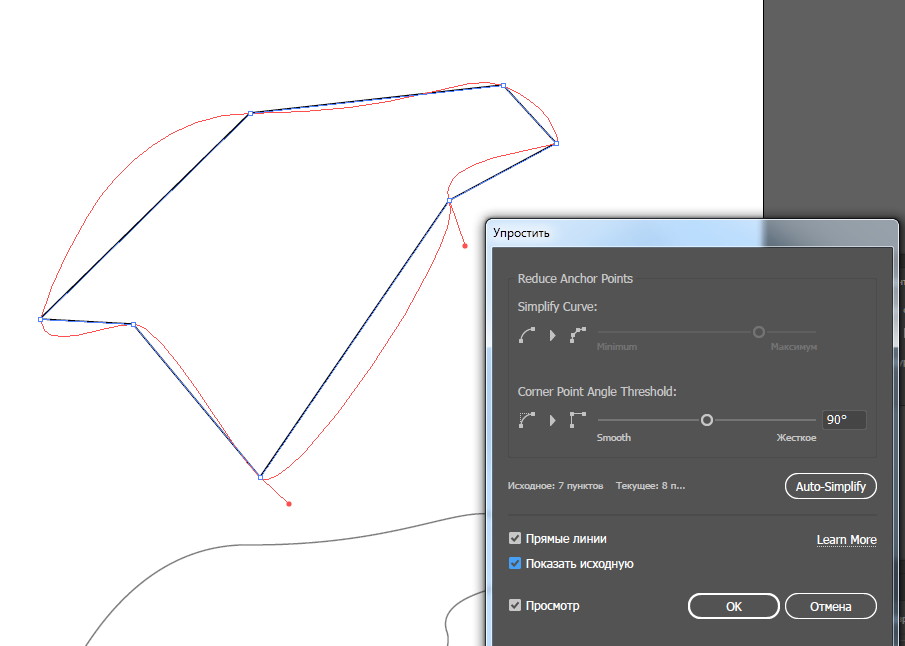

Есть еще



[_MBK_]

Есть еще

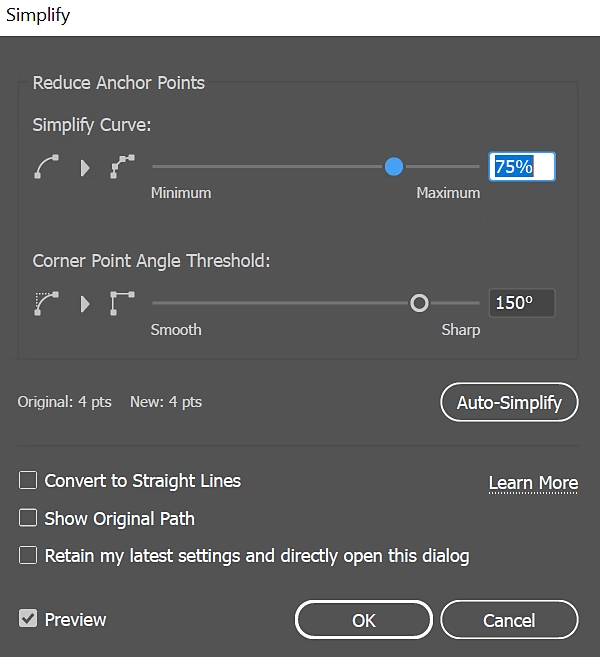

Посмотреть вложение 176066

Convert to Straight Lines
