Limit Bleed в тикете Create Sheet Layout

[romyk]

Есть такой параметр Limit Bleed в тикете Create Sheet Layout

У меня он всегда по умолчанию стоял на 1 мм, и всегда хватало. Сегодня понадобилось сделать блиды больше, и вот нет. Меньше 1 мм - пожалуйста, больше - все равно 1 мм. Есть такое подозрение, что это зашито где-то в парметрах либо .ard, либо .mfg-файла, только вот где? Не настолько хорошо знаю ArtiosCAD, в очевидных местах уже посмотрел.
Никто не сталкивался с таким вопросом?



[Spirit412]

Спуск на штамп

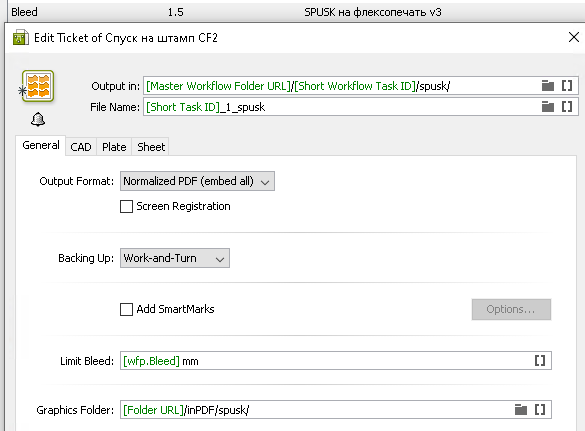

как видишь, значение задано 1.5. Попробуй дробное число 2.0 установить.
У меня число передаётся как float. Т.е. не 1 а 1.0



[eugeny]

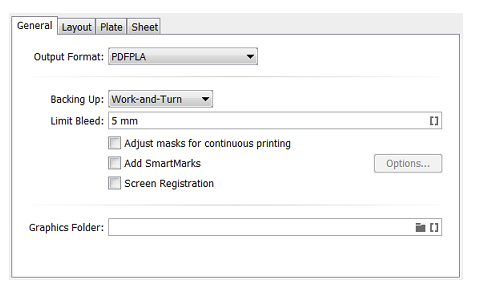

В эско-хелпе, стоит пример с 5мм.

И написано: При использовании SmartName значение должно содержать число с необязательным индикатором единиц измерения. Поддерживаются следующие индикаторы единиц измерения (без учета регистра): mm, cm, in, inch, mil, point, pt. Если ни один из них не указан, значение интерпретируется в mm.
Там же: The bleed mask создается путем растягивания the die shape.



[romyk]

Спуск на штамп
Посмотреть вложение 160512
как видишь, значение задано 1.5. Попробуй дробное число 2.0 установить.
У меня число передаётся как float. Т.е. не 1 а 1.0

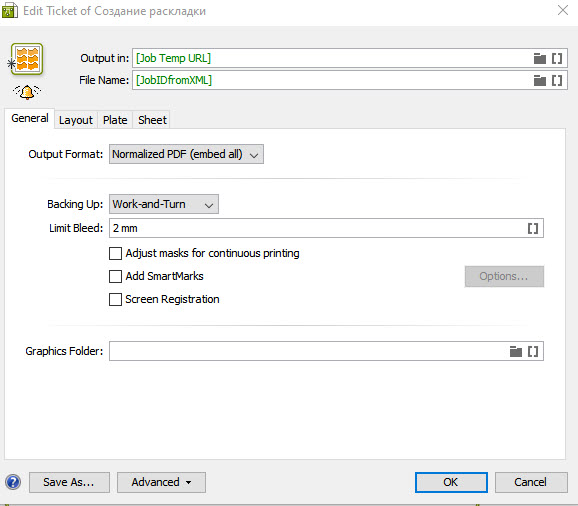

Выставляю просто 2 mm

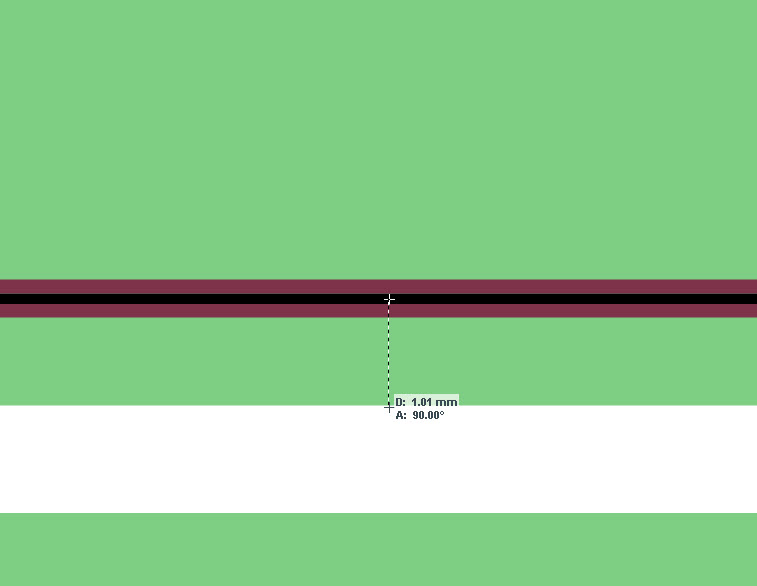

на выходе все равно 1

Все таки, подозреваю, что проблема в СAD-файле.



[eugeny]

Может попробовать СAD-файл в pdf перегнать средствами Эско и посмотреть, что там с блидами.



[romyk]

Может попробовать СAD-файл в pdf перегнать средствами Эско и посмотреть, что там с блидами.

Нашлось решение, и совсем не там, где думал.

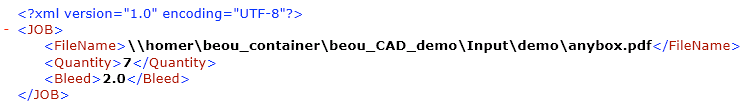

Если входной файл workfow - XML, формата

то, Bleed Limit в тикете может быть меньше либо равен Bleed из XML.
А так как у меня всегда 1 стоит, то тикет игнорировал большие значения. Ну, век живи, век учись



[Spirit412]

Выставляю просто 2 mm
Посмотреть вложение 160718
на выходе все равно 1
Посмотреть вложение 160719
Все таки, подозреваю, что проблема в СAD-файле.

Я пользуюсь универсальным CF2 форматом



[romyk]

Я пользуюсь универсальным CF2 форматом

Я выше написал, что нашел, в чем проблема была. Хотя дойти до этого было сложно))))



[Spirit412]

Нашлось решение, и совсем не там, где думал.
Если входной файл workfow - XML, формата

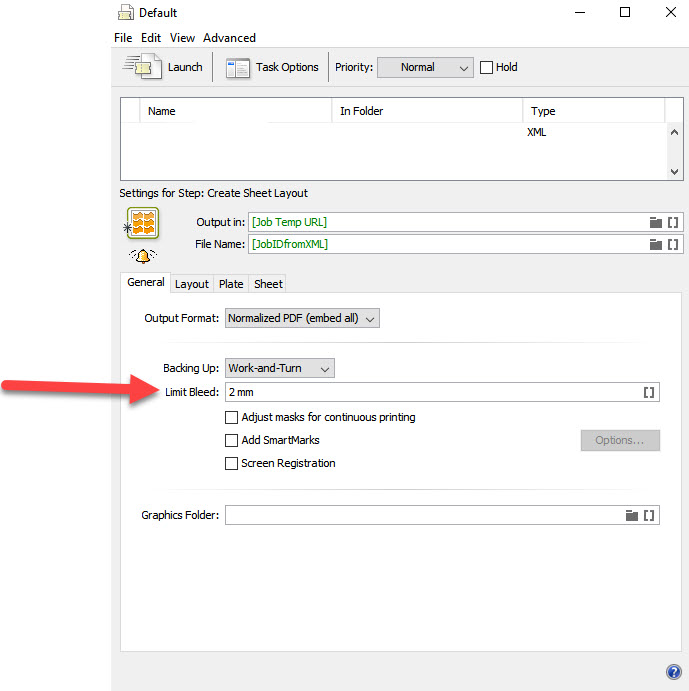

Посмотреть вложение 160720
то, Bleed Limit в тикете может быть меньше либо равен Bleed из XML.
А так как у меня всегда 1 стоит, то тикет игнорировал большие значения. Ну, век живи, век учись

Про меньше или ровно не знал.
