Макет стаканчиков для кофе

2 года назад, работал в одной крупной производственной компании дизайнером (99% препресс)
Встала проблема, объяснить или показать заказчику как будет выглядеть дизайн на готовом продукте. Так же стояла такая же как и у вас проблема - проверка дизайна на предмет того как он "сядет" на изделие.
Среди продукта не только конусные ведра, но и инмолд на упаковку для сыра.
Решил что лучше чем интерактивное 3Д в браузере.
В общем, чуток подзапарившись, в блендере сделал модель основных позиций. В последующем просто загружал bkend файл на sketchfab, подгружал дизайн, отправлял заказчику. Утверждение дизайна стало проходить намного быстрее и проще )

Что бы далеко не ходить, вот ссылка на некоторые открытые макеты miru on Sketchfab

Что хочу сказать. В случае со стаканчиками, стоит обратить внимание на sketchfab.
Если сами не осилите, то за небольшое вознаграждение найдете фрилансера, который вам сделает за пару дней 3Д модельки основных типоразмеров ваших стаканчивов + напишет инструкцию как их загружать на сервис и как "натягивать" дизайн на них.

  • Спасибо
Реакции: Aberdeen, kot2s и ilyaon77
RIKITIKI сказал(а):
может ещё бесплатное интересно Koru - Free WebGL Export Software
Нажмите, чтобы раскрыть...
Очень даже ничего )
Только это не отменяет необходимости создать 3D файл, с разверткой UV и прочими плюшками.
В моём случае, с упаковкой под сыры для IML, UV развертка, правильно соглашающаяся с кроем - заняло 2 недели. Можно и "на глазок", но тут задача была попасть +/-0,5мм. Т.е. надо проверять как макет садится.

kot2s сказал(а):
@Spirit412, туториал был бы очень кстати :)
Нажмите, чтобы раскрыть...
Стаканчик - самое простое что можно придумать )

Добрый день.
С математикой и построением дуги все в порядке.

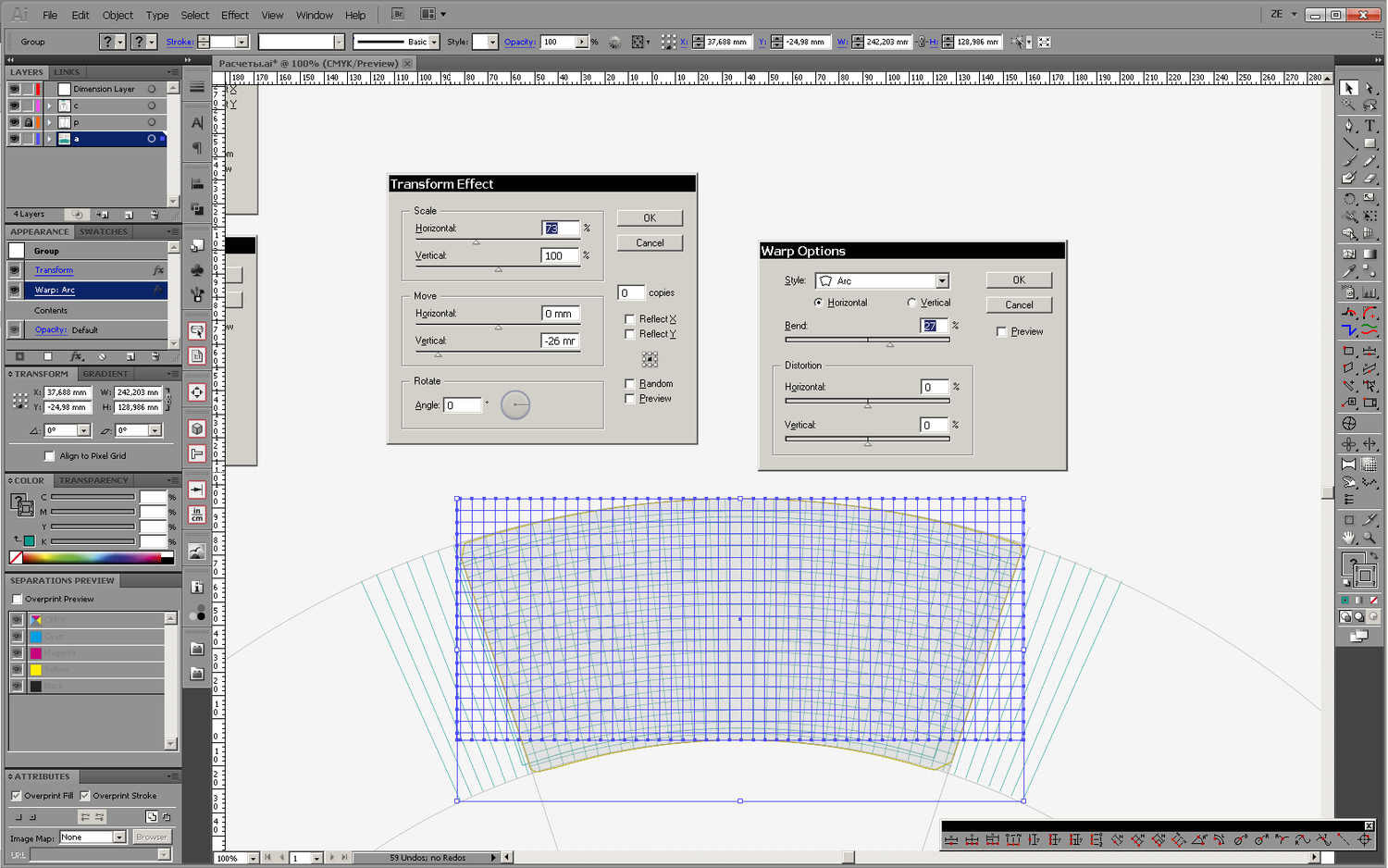

Но при первых же шагах в Иллюстраторе (CS5, но это не важно, т. к. в CS6 та же ситуация) вертикальные направляющие рассыпаются.
kot2s сказал(а):
Удаляем/скрываем лишнее, маскируем с учетом нужных выпусков под вырубку. Получаем нужный и корректный, геометрически, результат, при этом все искажения выполнены в палитре appearance.
Нажмите, чтобы раскрыть...
Крайне непонятно как стыковать текстуру. Даже у вас на примере она не соберется, т. к. с одной стороны обечайки или стаканчика будет припуск на высечку, а с другой — клеевой клапан.

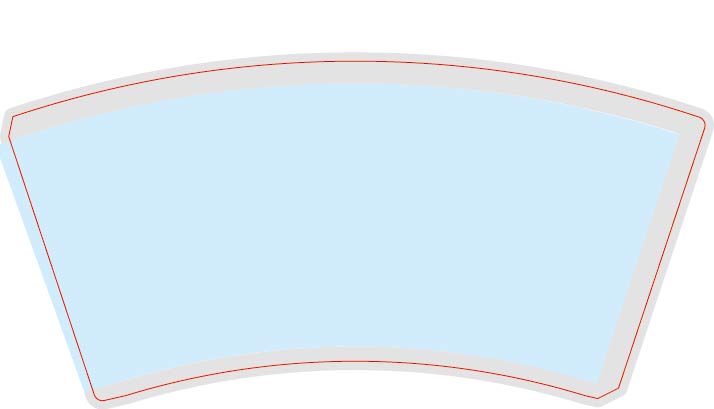

В вложенной картинке серым цветом обозначил свободную от краски и лака областью. Верх и них не имеет значения, т. к. это загибка стаканчика, а вот с краев как рассчитывается положение макета?
пс: я ограничен в ПО — win XP, Adobe CS5.

Последнее редактирование:
Все вопросы решены, прошу удалить мои сообщения в этой ветке.
