найти объекты с заливкой меньше 100%

  • Автор темы Автор темы collerok
  • Дата начала Дата начала
еще вариант, показывает и на градиентах и на растрах
esco > viewer > breakpoint
в принципе, то что нужно

Последнее редактирование:
"зануда" mode on

esko>viewer>breakout

"зануда" mode off

  • Спасибо
Реакции: eugeny и ~RA~
collerok сказал(а):
в какой группе инсталляции она находится?
Нажмите, чтобы раскрыть...

  • Спасибо
Реакции: collerok
а что делает кнопка Refine?

eugeny сказал(а):
нормализация его согласно выбранным параметрам
Нажмите, чтобы раскрыть...

если нормализация - это исправление чего либо согласно выбранным параметрам, то оно ничего не исправляет, а выбранные параметры тут - это непосредственно условие выбора

collerok сказал(а):
если нормализация - это исправление чего либо согласно выбранным параметрам, то оно ничего не исправляет, а выбранные параметры тут - это непосредственно условие выбора
Нажмите, чтобы раскрыть...

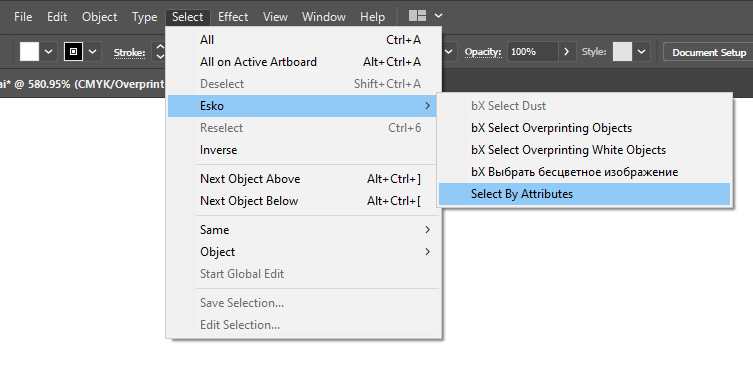

В данном случае на вкладке Select By Attributes, кнопку Refine можно перевести, как "уточнить параметры выбора".
Уточнить текущий выбор путем добавления дополнительных критериев. Это позволяет
быстро откорректировать уже полученный результат, в нашем случае уменьшить количество выбранных объектов.

eugeny сказал(а):
В данном случае на вкладке Select By Attributes, кнопку Refine можно перевести, как "уточнить параметры выбора".
Уточнить текущий выбор путем добавления дополнительных критериев. Это позволяет
быстро откорректировать уже полученный результат, в нашем случае уменьшить количество выбранных объектов.
Нажмите, чтобы раскрыть...

Тогда это тоже самое, что и Select ? Например, добавили дополнительный критерий, нажали снова Select - чем не Refine?

collerok сказал(а):
Тогда это тоже самое, что и Select ? Например, добавили дополнительный критерий, нажали снова Select - чем не Refine?
Нажмите, чтобы раскрыть...
я не пробовал в действии. Но логичнее "Select" -- сделать новое выделение. REfine -- искать в текущем выделении. Т.е. выделил все объекты, например, с толщиной обводки 0.2, а потом в них нашел только черные.

как я понял, чтобы сработал refine как ожидается, нужно изначально сделать выделение мышкой, тогда он в нем рефайнит, а селект игнорирует любое выделение

логика работы диалоговых окон эско все-таки странноватая, можно было сделать "как у людей" - оставить одну кнопку селект, добавить чекбокс "искать в выделении" и все было бы понятно

collerok сказал(а):
как я понял, чтобы сработал refine как ожидается, нужно изначально сделать выделение мышкой, тогда он в нем рефайнит, а селект игнорирует любое выделение

логика работы диалоговых окон эско все-таки странноватая, можно было сделать "как у людей" - оставить одну кнопку селект, добавить чекбокс "искать в выделении" и все было бы понятно
Нажмите, чтобы раскрыть...
У Эско очень много таких не очевидных решений. Такое ощущение, что создатели интерфейса отталкивались от того, чтобы не было никаких очевидных связей с другими графическими (и не только) программами '))' .
Это дает дополнительный заработок специалистам, которые будут обучать работать с их продуктами.
