Столкнулся вчера с проблемой - АЕ ну никак не хотел делать спуск этикеток на штамп CF2 формата

  • Ошибка при открытии файла и связывании его с объектом документа: путь\файл.cf2:--- ERR 014 - Невозможно найти материал по умолчанию.
Гуглинг не пролил свет на причину ошибки.
Сам штамп, это кружки диаметром 10мм.
CF2 стандартно делал из принект пекедж дизайна.
Пробовал по всякому. Долго ломал голову в поисках причины такого поведения.
И 1 деталь на листе, и вместо круга квадрат/прямоугольник. Как только размер объекта меньше некоторого значения,
Пробовал из PLATO делать CF2. Артиуса нет, потому его не тестировал.
В итоге, из PLETO делаю pdfpla формат, его в АЕ перегоняю в MFG. Спуск делаю на штампе MFG формата.

Кто работает с CF2, думаю будет полезно.

Для спуска на штамп использую тикет "Step & Repeat CAD based"

Spirit412 сказал(а):
Столкнулся вчера с проблемой - АЕ ну никак не хотел делать спуск этикеток на штамп CF2 формата

  • Ошибка при открытии файла и связывании его с объектом документа: путь\файл.cf2:--- ERR 014 - Невозможно найти материал по умолчанию.
Гуглинг не пролил свет на причину ошибки.
Сам штамп, это кружки диаметром 10мм.
CF2 стандартно делал из принект пекедж дизайна.
Пробовал по всякому. Долго ломал голову в поисках причины такого поведения.
И 1 деталь на листе, и вместо круга квадрат/прямоугольник. Как только размер объекта меньше некоторого значения,
Пробовал из PLATO делать CF2. Артиуса нет, потому его не тестировал.
В итоге, из PLETO делаю pdfpla формат, его в АЕ перегоняю в MFG. Спуск делаю на штампе MFG формата.

Кто работает с CF2, думаю будет полезно.
Нажмите, чтобы раскрыть...
Странно. С MFG таких проблем вроде нет, но ради спортивного интереса...
Вот штамп, 10 мм, Тестовый штамп, в АЕ 18.1.1 отработал нормально.

Так я и написал - проблема только с CF2
С MFG нет проблем.
Благо, таких штампов у нас 1-2. Но всё же...

CF2 - это открытый формат. Вот только доков не найти. Но если приспичит - можно проанализировать код и написать парсер
MFG - закрытый эсковский формат.

А можно файлик CF2 руками потрогать?

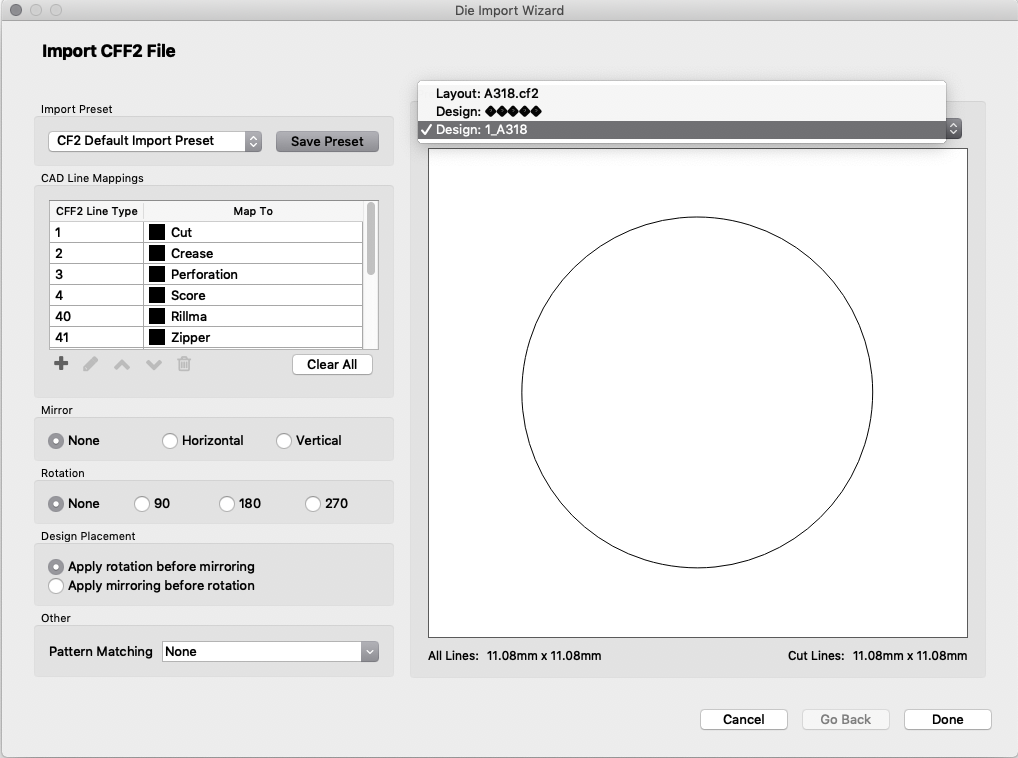

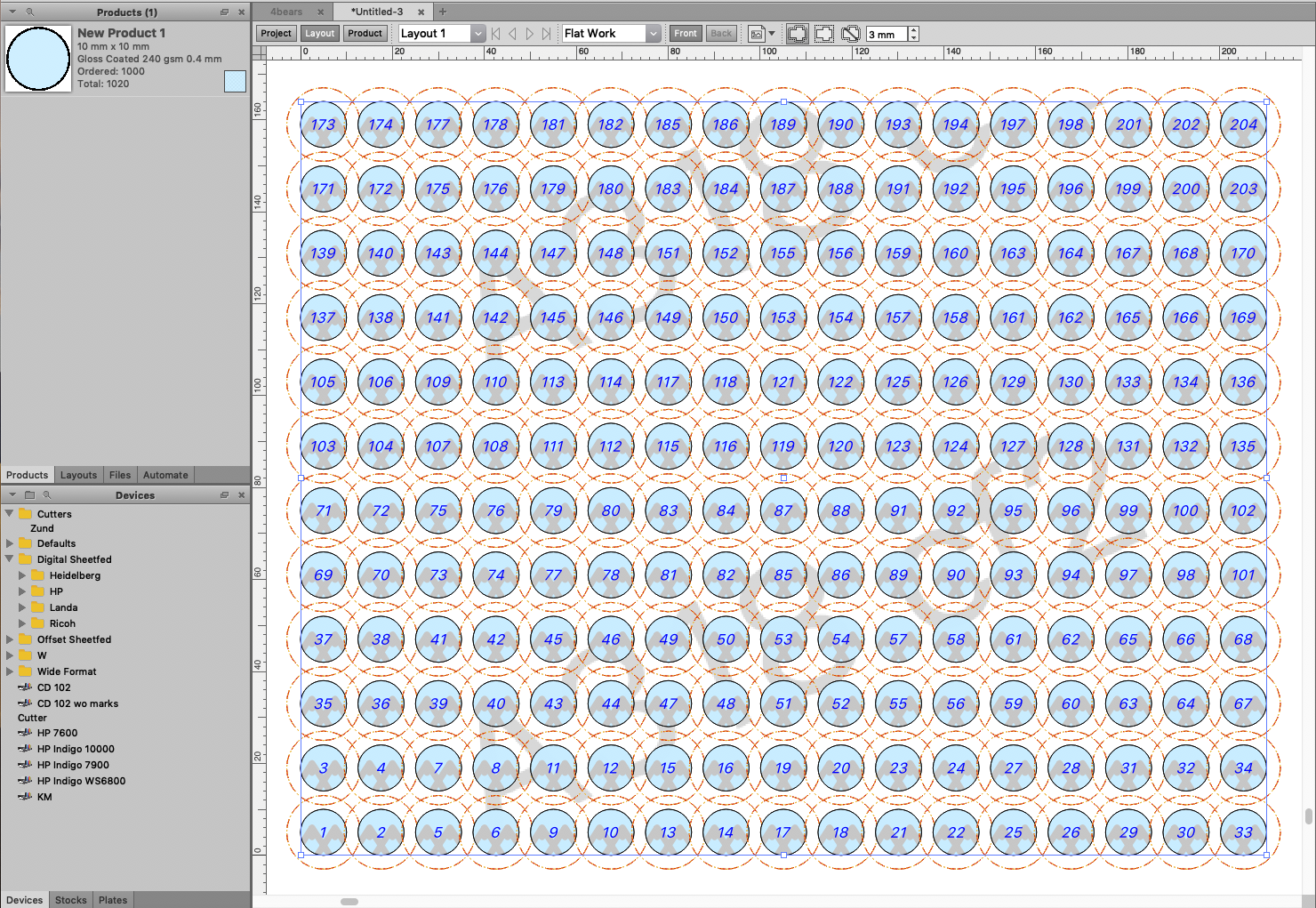

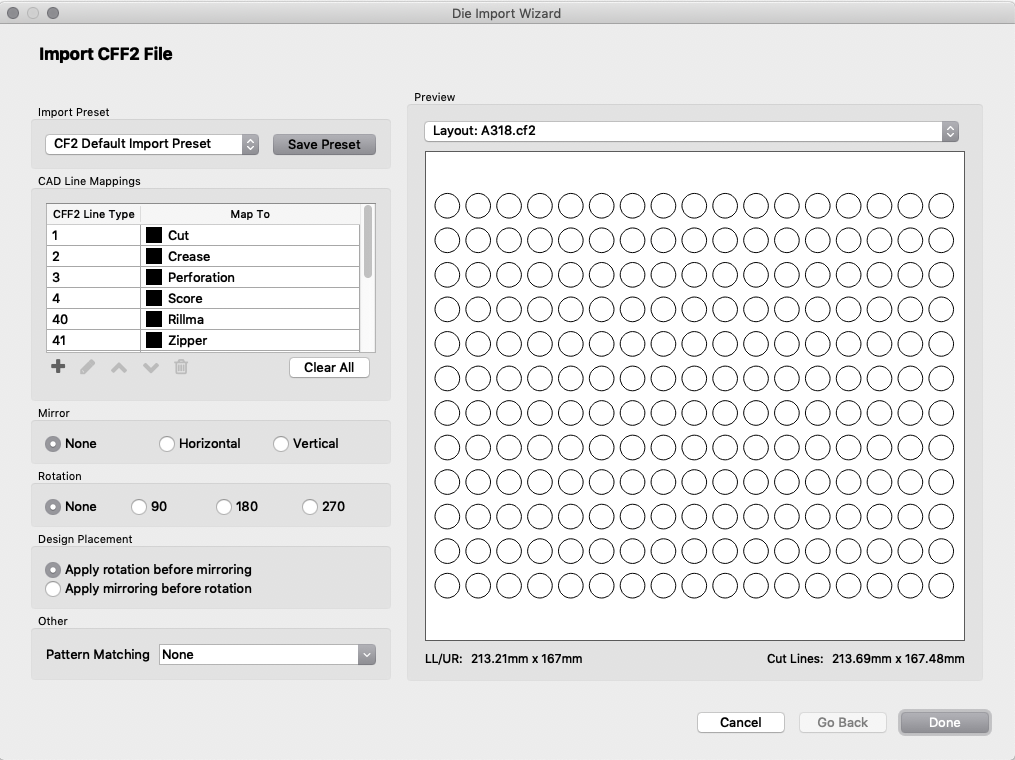

Файл читается и распознаётся (скриншоты 1 и 2), единичка тоже есть (3). Но есть слой design со странной кодировкой в названии (кириллица?)


Вложения

  • Screenshot 2020-10-08 at 17.58.54.png
    Screenshot 2020-10-08 at 17.58.54.png
    1.2 МБ · Просм.: 269
  • Screenshot 2020-10-08 at 18.03.23.png
    Screenshot 2020-10-08 at 18.03.23.png
    284.2 КБ · Просм.: 252
  • Screenshot 2020-10-08 at 18.04.16.png
    Screenshot 2020-10-08 at 18.04.16.png
    208.1 КБ · Просм.: 262
Последнее редактирование:
Так дело в том, что файл открывается и в PLATO и в пекедже
Но АЕ отказывается его брать.
Кирилику видел. На лат. пробовал менять - не помогало

Могу пересохранить у себя для чистоты эксперимента и поиска истины.

Давай попробуем

Уже завтра. Ушёл из офиса.

ACTPOHOM сказал(а):
в этом тикете cf2 будет работать если был создан в AriosCAD, точнее с его стилями
Нажмите, чтобы раскрыть...
Тут ты не прав.
У меня более полусотни CF2 созданных в Package Designer

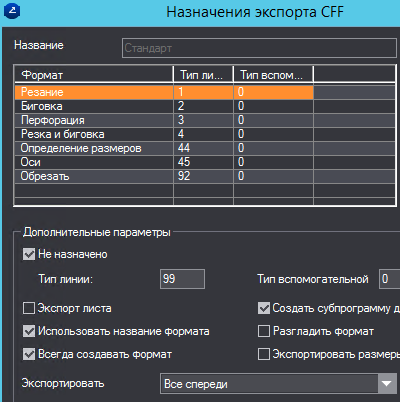

При записи CF2 указываются стили/типы линий. И они в 99.9% случаев - стандартные


Глянь выше на скриншот у AM Labs.

Я более чем уверен - трабл с тикетом АЕ

П.С.

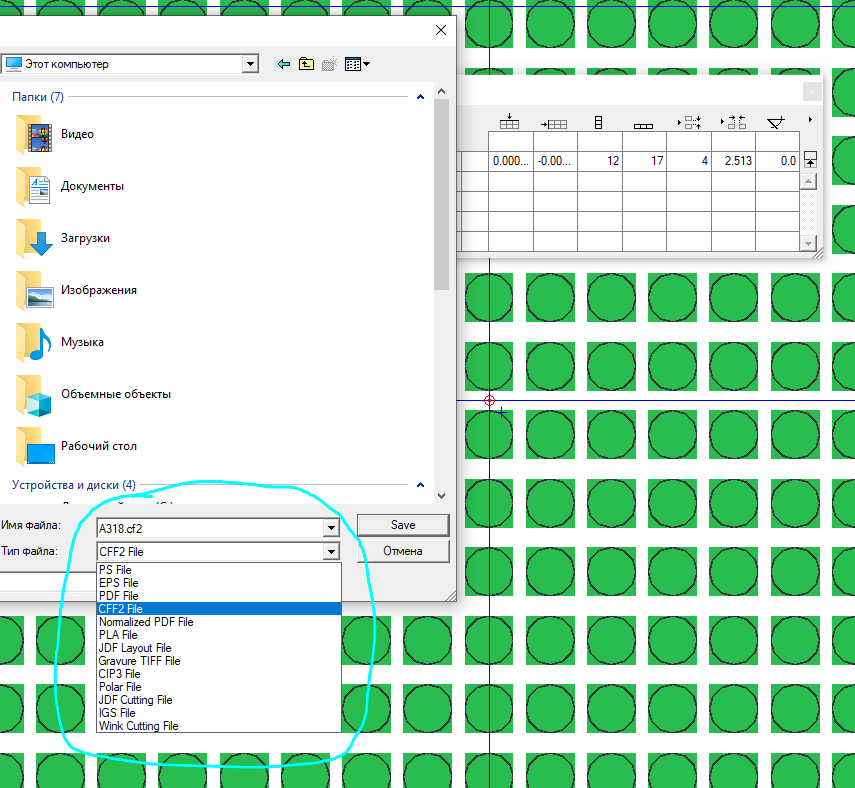

У ESKO CF2 файлы можно сделать в Artios CAD и PLATO

Вроде как ArtPro работает с CF2, но создаёт ли их из layout - не знаю.

romyk сказал(а):
Да, в ArtPro+ Advanced.
Step & Repeat based on an MFG or CF2 file
Нажмите, чтобы раскрыть...
В доках написано что можно использовать для размещения. Но не написано как самому создать MFG/CF2 из артпро. В PLATO это можно сделать.
Смотрю, артпро+ развивается семимильными шагами.
Я изначально имел ввиду старый маковский артпро.

Саша, я файл не открывал, просто подозрение, наверняка типы линий другие, я так понимаю они должны соответствовать ЭСКО стандарту, в твоих 90 процентах случаев так и было, а тут возможно и нет.
